中考专题复习——透镜及其应用
考点一：透镜
1.透镜是用透明物质制成的表面为球面一部分的光学元件，透镜是根据光的折射现象制成的。 2.透镜与面镜区别：面镜利用光的反射现象成像，透镜利用光的折射现象成像；透镜成像遵循光的折射定律，面镜成像遵循光的反射定律。
3.透镜分类：透镜分为 凸透镜 和 凹透镜 。
（1）凸透镜：中间厚、边缘薄的透镜（远视镜镜片，照相机的镜头、投影仪的镜头、放大镜等）。
（2）凹透镜：中间薄、边缘厚的透镜（近视镜等）。
4.透镜光路基本概念：
（1）过透镜两个球面球心的直线叫主光轴（主轴），用“CC/”表示,透镜的几何中心叫光心，用“O”表示。
（2）平行于凸透镜主光轴的光线经凸透镜折射后会聚于主光轴上一点，这点叫凸透镜焦点，用“F”表示，如图（2）a所示；平行于凹透镜主光轴的光线经凹透镜折射后发散，其反向延长线会交于一点，这是凹透镜的焦点（虚焦点），如图（2）b所示。
a.凸透镜光路概念 b.凹透镜光路概念
图（2）透镜光路概念
（3）焦点到光心的距离焦距，焦距用“f”表示，图（1）中就是“OF”之间的距离。凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
（4）物体到光心的距离叫物距，用“u”表示。
（5）像到光心的距离叫像距，用“v”表示。
5.透镜的三条特殊光线
（1）过光心的光线，经透镜折射后传播方向不改变，如图（3）所示。
CCOFFCCOFF CCOFFCCOFF图（3）过光心的光线
（2）平行于主光轴的光线，经凸透镜折射后经过另一侧焦点；经凹透镜折射后向外发散，但其反向延长线过同侧焦点，如图（4）所示。
图（4）
平行于主轴的光线
（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴；射向异侧焦点的光线经凹透镜折射后平行于主光轴，如图（5）所示。
CCOFFCCOFF
图（5）过焦点的光线
龙源期刊网
透镜及其应用
作者：郭勇
来源：《试题与研究·中考物理》2016年第04期
一、考情分析
《透镜及其应用》是较高层次的光学知识。在各地中考试卷中分值为2～7分不等，考查透镜部分常以填空、选择、作图、实验探究题的形式出现。在2016年中考中考查的常见考点有：凸透镜的三条特殊光线作图，透镜的应用，探究凸透镜成像规律，尤其对于该实验进行了多角度多层次的考查、挖掘和拓展；远视眼，近视眼的成因及矫正等。本章知识中，涉及的光学仪器较多，容易混淆和遗忘。特别是凸透镜成像的动态规律的理解，历来是学习的难点和考试的热点。
命题趋势：根据《课程标准》“从生活走向物理，从物理走向社会”的新课程理念，结合生活实际考查凸透镜成像规律的应用，利用透镜进行视力矫正等知识点的理解情况成为考查的热点。
二、考点演练
【基础强化】
如图1所示，在烧杯中漂浮着一个正方体的木块，水面以下的部分看起来比水面以上的部分要大一些，这是因为烧杯和水起到了
（填“凸”或“凹”）透镜的放大作用，从而形成了一个
（填“虚”或“实”）像。
（填“近”或“远”）视眼镜用的就是这种透镜。
人的眼球好像照相机，晶状体和角膜共同作用相当于一个
；小丽的眼睛成像情况如图2所示，为矫正视力应当佩戴眼镜片为
的眼镜（均选填“凸透镜”或“凹透镜”）。
如图3所示是一种视力矫正的模型，其中透镜A是
（填“凸”或“凹”）透镜，该模型是矫正 龙源期刊网
（填“近”或“远”）视眼。
4.形成近视眼的原因是晶状体太厚，折光能力
（填“太弱”或“太强”）。预防近视眼的措施之一，就是读写时眼睛与书本的距离应保持在

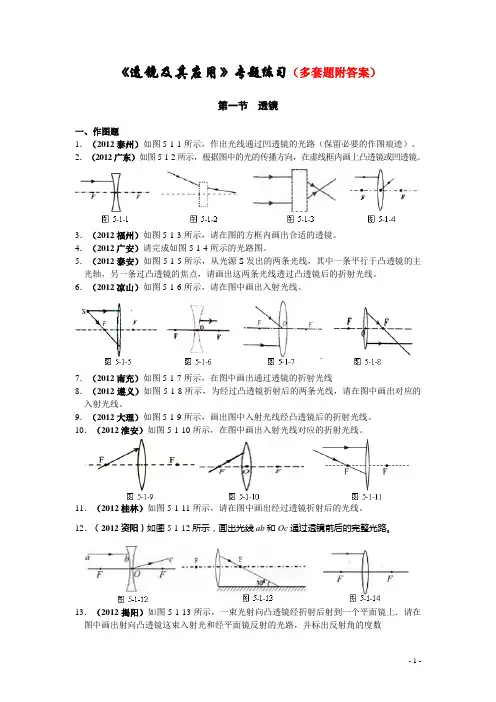

- 1 - 《透镜及其应用》专题练习（多套题附答案）
第一节 透镜
一、作图题
1．（2012泰州）如图5-1-1所示，作出光线通过凹透镜的光路（保留必要的作图痕迹）。
2．（2012广东）如图5-1-2所示，根据图中的光的传播方向，在虚线框内画上凸透镜或凹透镜。
3．（2012福州）如图5-1-3所示，请在图的方框内画出合适的透镜。
4．（2012广安）请完成如图5-1-4所示的光路图。
5．（2012泰安）如图5-1-5所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。
6．（2012凉山）如图5-1-6所示，请在图中画出入射光线。
7．（2012南充）如图5-1-7所示，在图中画出通过透镜的折射光线
8．（2012遵义）如图5-1-8所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线。
9．（2012大理）如图5-1-9所示，画出图中入射光线经凸透镜后的折射光线。
10．（2012淮安）如图5-1-10所示，在图中画出入射光线对应的折射光线。
11．（2012桂林）如图5-1-11所示，请在图中画出经过透镜折射后的光线。
12．（2012资阳）如图5-1-12所示，画出光线ab和Oc通过透镜前后的完整光路。
13．（2012揭阳）如图5-1-13所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数
- 2 -
14．（2012徐州）如图5-1-14所示，一束光平行于凸透镜的主光轴入射．请作出经过凸透镜后的折射光线．
【作图题答案】
二、填空题
1．（2012济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（填小于、等于或大于）。
【答案】 小于
透镜及其应用
一、选择题
1．(2015·广西)下列透镜中，属于凹透镜的是( )
2．(2015·南宁)如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电，此透镜是一个( )
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用 C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用
3．(2015·济南)把一只点燃的蜡烛放在焦距为10 cm的凸透镜前16 cm处，在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像，这个像是下图中的( )
4．(2014·厦门)如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30 cm，则该水球的焦距可能是( )
A．8 cm B．15 cm C．20 cm D．40 cm
5．(2015·泉州)如图是某人眼睛看物体时的成像示意图。则他的眼睛类型及矫正需要选用的透镜分别是( )
A．近视眼 凸透镜 B．近视眼 凹透镜 C．远视眼 凸透镜 D．远视眼 凹透镜
6．(2015·揭阳)如图是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置，在光屏上恰能看到一清晰的像。下列仪器中利用这一成像原理可以制成的是( )
A．照相机 B．放大镜 C．投影仪 D．潜望镜
7．(2015·南京)将一个凸透镜正对太阳，在距凸透镜20 cm处得到一个最小、最亮的光斑。将一个物体放在此透镜前40 cm处，则可在凸透镜的另一侧得到一个( )
A．倒立、放大的实像 B．倒立、缩小的实像 C．倒立、等大的实像 D．正立、放大的虚像
8．(2015·黄石)下列关于平面镜和透镜的应用所对应的解释，正确的是( )
A．近视眼镜是利用凹透镜使光线发散 B．远视眼镜是利用凹透镜使光线发散
