主控项

目

四川省建设厅制一般项目监理（建设）单位验收结论施工单位检查评定结果顶面高程±10（mm）共实测点，其中合格点，不合格点，合格点率 %项目专业质量检查员：项目专业质量（技术）负责人：年月日监理工程师（建设单位项目技术负责人）：年月日注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责）组织项目专业质量（技术）负责人等进行验收。直顺度≤10（mm）相邻块高差≤3（mm）缝宽±3（mm）1、路缘石、路平石应砌筑稳固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅，平缘石不阻水。2、路缘石、路平石的规格尺寸应符合本规范 16.1.3.3 的规定3、路缘石、路平石的外观质量应符合本规范 16.1.3.4 的规定施工执行标准及编号城镇道路工程施工与质量验收规范 CJJ 1-2008质量验收规范的要求施工单位检查评定记录监理（建设）单位验收记录1、混凝土路缘石、路平石强度应符合设计要求分包单位 /项目负责人（分包单位）/施工班组长施工单位项目负责人专业工长工程施工检验批质量验收记录（通用表）工程名称分项工程名称路缘石、路平石验收部位

路缘石施工工艺

一、施工流程

图1 路缘石工艺流程图

二、施工工艺

一般整体施工先安装路缘石后做沥青路面，路缘石安装应先安装平缘石，后安装立缘石。

1、安放平石

本工程采用从市场上专业石材厂家购买商品平石。材料进场前，要求供应商出具相应的质量合格报告和相关试验检测报告。对抗压强度不合格的产品，要求进行退场处理。

（1）放样

根据已砌筑好的立石的顶面高程往下推算平石的顶面高程控制标高。

（2）基底施工

砼平石基底用细石混凝土做垫层进行垫平，若实际基层高程高于设计高程的，应对高出部分的基层进行铲除，并用打夯机进行夯实。

（3）平石砌筑

平石与立石之间的缝宽1cm，同时平石与路面接缝处边线必须顺直。砌筑平石以及勾缝（及灌缝）采用水泥砂浆。砂浆必须饱满嵌实，平石的勾缝应满足图纸上的要求，勾缝以平缝为宜。平石安放稳固，做到线段直顺、曲线圆滑，平石顶面平整无错牙，勾缝饱满严密，整施工准备沟槽开挖砼垫层路缘石安装灌缝及勾缝支模浇筑砼靠背验收洁坚实。

2、立石施工

（1）测量放线

首先按照图纸设计用全站仪测量放出边线，用水准仪测量放出高程线。所打设的桩高度均高于立石顶面高度，直线段桩间距为20米一个，大半径曲线段10米一个，小半径曲线段5米一个。然后用水准仪在边桩上抄出顶面高程，并把高程线用胶布直接划在桩上，最后在桩上高程线处挂上棉线，以作为顶面高程控制的依据。

（2）沟槽开挖

路缘石沟槽开挖采用空压机配合风镐开挖方式进行，开挖过程中不能任意开挖，否则会造成路缘石外侧基层损害，影响道路质量。开挖深度和宽度根据设计要求进行，并清理干净基槽。

（3）浇筑细砼垫层

砼基础浇筑前应全面对道路边缘即行车道外侧高程进行全面测量，确定路缘石纵向顶标高，既要保证路缘石外露高度基本一致，又要保证缘石顶面顺适，从而保证人行道面层的平整度和表面的柔和渐变。基础采用细石砼浇筑，由于厚度不大，采用人工夯实，表面搓毛。

（4）安装调平

根据测量放线的点挂好施工线，开始安装立石。保证线型顺直、曲线圆滑。安装立石，必须用靠尺或水准尺边安装边检测，使之横平竖直，保证圆顺、平直。

路缘石侧平石施工方案

路缘石是指位于道路边缘的石块，主要用于边界标志、车辆行驶指示以及保护道路边缘的功能。在进行路缘石侧平石施工时，需要根据道路的具体情况和要求，制定合理的施工方案。

一、前期准备工作

1.完善设计方案：根据道路的设计要求和实际情况，制定路缘石侧平石的设计方案，包括材料种类、尺寸、颜色、施工方法等。

2.调配材料和设备：根据设计方案，准备好所需的石材、水泥、砂浆等材料，调配好所需要的设备，包括挖掘机、铲车、搅拌机等。

3.清理施工区域：清理施工区域，将道路两侧的杂草、垃圾等清除干净，保证施工区域干净整洁。

二、基础处理

1.测量标线：根据设计方案，在施工区域两侧的道路边缘进行标线测量，确定路缘石的位置和高度。

2.挖掘基础：使用挖掘机将施工区域两侧的土壤挖掘到一定的深度，通常为路缘石的宽度加上基础垫层的厚度。

3.夯实基础：利用铲车或者压路机对挖掘好的基础进行夯实，确保基础的坚实和平整。

三、路缘石安装

1. 铺设基础垫层：在夯实的基础上铺设一层石子，厚度约为5-10cm，作为路缘石的基础垫层。 2.路缘石切割：根据需要，将路缘石进行切割，切割出所需的长度和形状。

3.粘贴路缘石：在基础垫层上涂抹一层砂浆，将切割好的路缘石粘贴到基础上，并用锤子或者橡胶锤轻轻敲击，使其牢固粘结。

4.排布路缘石：根据设计方案，依次排布路缘石，保持路缘石之间的间距一致，并用水平仪进行检测。

5.填充缝隙：将砂浆填充到路缘石之间的缝隙中，使用刮板将砂浆刮平，使路缘石之间的缝隙完全填充。

6.检查质量：在路缘石安装完成后，通过视觉检查和触摸检查路缘石的安装质量，确保路缘石安装牢固、平整、美观。

四、收尾工作

1.清理施工现场：将施工现场的杂物、垃圾等清理干净，保持施工现场的整洁。

2.填平土壤：将施工现场两侧的土壤填平，并进行夯实，使其与路缘石平齐。

3.清洗整理：对路缘石进行清洗和整理，确保其干净整洁。

路缘石和路沿石图解

路缘石是公路两侧路面与路肩之间的条形构造物。结构尺寸通常99cm*15cm*15cm。一般高出路面10cm。

路缘石是设置在路面与其它构造物之间的标石。（或说为，是设置在路面边缘与横断面其它组成部分分界处的标石）

在分隔带和路面之间，人行道与路面之间一般都要设置路缘石，另外在交通岛，安全岛都设置缘石。

其形式有立式，斜式和平式等。

路缘石：道路绿地边缘石的简称

而路沿石是建设材料,许多的模具,道路设施等都是含路沿石的,一般和花岗岩一起用

一、放置方式不同

路缘石：路缘石的放置方式为平式。

路沿石：路沿石的放置方式有斜式、平式和立式等。

二、石块材料不同

路缘石：路缘石的石块材料是混凝土或沥青。

路沿石：路沿石的石块材料是天然石材。

三、作用不同

路缘石：路缘石用于排出路面层内部水、维持路面边缘整齐。

路沿石：路沿石主要是保障行人、车辆交通安全和保证路面边缘整齐。

四、结构外观不同

路缘石：路缘石通常是上下双层复合结构，底部有孔涵。

路沿石：路沿石的色泽均匀，表面无裂纹，棱角完整。

路沿石模具是生产水泥预制路沿石的模具模型。路沿石是指用花岗岩材质或者水泥预制制作的用在路面边缘的界石，路沿石也称道牙石或路边石、路牙石。

路沿石是在路面上区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保障行人、车辆交通安全和保证路面边缘整齐的作用路沿石主要是道路两侧长条形水泥预制块或石材切割而成，路沿石模具主要是以生产预制混凝土路沿石为主，模具的材质一般分为塑料注塑成型还有钣金钢模具成型，生产原理是将混凝土倒入塑料模具或铁模具内，等水泥凝固后在拆模或者脱模成型，路沿石塑料模具主要采用工程聚丙PP注塑成型，材质直接影响模具的使用寿命。

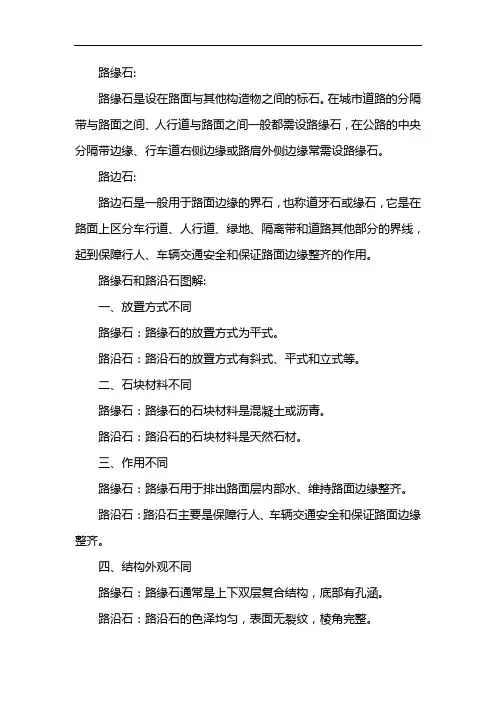

路缘石和路沿石图解 2

路缘石:

路缘石是设在路面与其他构造物之间的标石。在城市道路的分隔带与路面之间、人行道与路面之间一般都需设路缘石，在公路的中央分隔带边缘、行车道右侧边缘或路肩外侧边缘常需设路缘石。

路边石:

路边石是一般用于路面边缘的界石，也称道牙石或缘石，它是在路面上区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保障行人、车辆交通安全和保证路面边缘整齐的作用。

路缘石和路沿石图解:
