电工基础试题及答案(三)

  • 格式：doc
  • 大小：99.00 KB
  • 文档页数：6

１ 电工基础试题（三）

一．填空题：（每题3分、共30分）

1、电路就是 所经过的路径，一般电路是由电源 导线，开关等组成。

2、两电阻R1：R2＝1：5，若将它们并联在电路中，则它们消耗的功率之比为：

PR1：PR2＝ 。

3、如图电路的等效电阻Rab＝ 。

4、4个相同的电池，每个电动势为1.5Ｖ，内阻为0.1Ω，串联后与R＝5.6Ω的负载相连，则R上消耗的功率为 W。

5、某匀强电场，场强大小为100V／m，该场强方向相距20cm有AB两点，它们之间的电压VAB为 V，现将一电荷从A点移动到B点，外力做功102J，则该电荷的带电量为 。

6、如图，当K断开时，B点电位UＢ＝ V。

7、如图所式电路，已知u＝10Sin10tV，

i＝10Sin（10t＋45o）A，则R＝ Ω。

8、对称三相电路如图，设电流表A１，A２，A３的读数分别是I１、I２、I３，当S断开时，I１＝5.77A，则S闭合时I２＝ A。 4Ω4Ω4Ω4Ω4Ωab2KΩB1KΩ12V3KΩ3VR i C +

_ u

２

9、已知JO2-31-4型异步电动机在额定状态下运行，转速为1430r／min，电源频率为50HZ，则额定转差率为 。

10、提高功率因数的意义在于 和 。

二．选择题：（每题3分，共30分）

1．一端导线的电阻与其两端所加的电压：（ ）

A .成正比 B.成反比 C.无关 D.有一定关系

2．如图电路中，要使Ro两端获得U/2的电压，应把滑片P移到：（ ）

A.R的最上端 B. R的中点偏上

C. R的中点偏下 D .R的中点

3．三相异步电动机旋转磁场的旋转方向由三相电源的（ ）决定的。

A.相位 B.频率 C.幅值 D.相序

4．如图交流电路伏特表的读数为：（ ）

A.140V B.50V

C.70V D 10V

5．通电直导体周围磁场的强弱与（ ）有关

A.导体长度 B.导体位置 C.导体的材料 D.电流的大小

6. RLC串联电路发生谐振时，下列说法正确的是（ ）

A. Q值越大，通频带越宽

B. Q值越大，选频性越好

C. 总电压是电感两端电压的Q倍

D. Q值越小，选频性越好

7. 要必变三相交流鼠笼式异步电动机的转速，常采取的方法是（ ） SZ1Z2Z3UVWRPR0U40V65V35V

３ A. 改变三相交流电的频率和电压

B. 改变三相交流电的相序和电动机的磁极对数

C. 改变电动机的磁极对数和电源频率

D. 改变三相交流电的电压和相序

8. 一个电容器的耐压值为250V.把它接入正弦交流电路中使用时，加在电容上的交流电压的有效值可以是（ ）

A. 380V B.250V

C. 200V D. 176V

9. 某电路原功率因数为0.5，并接一个电容后，其功率因数提高到0.9，则线路中的总电流（ ）

A. 增大 B. 减小

D. 不变 D. 不定

10. 下列关于电流的说法正确的是（ ）

A. 电荷的移动形成电流

B. 电流的方向与电子运动方向相同

C. 电流总是从高电位流向低电位

D. 电流方向与正电荷定向移动的方向相同

四．计算题：（每题10分，共40分）

1．如图已知E1=10V，E2=20V，R1=R2=20Ω，R3=5Ω，用电源等效变换法，求R3上的电流。

2．如图为二量程的伏特表内部电路图，已知Rg=1000Ω，Ig=1mA，使用AB接线算时，伏特表的量程是5V，使用AC接线算时，伏特表的量程是15V，求R1、 R2的阻值。

R1 E1

R2 R3 E2

ABR1R2GIgRgC

４

3．图已知 C1=C2=100uF，耐压均为600V，C3=300uF，耐压900V，求电容组的最大工作电压。

4、如图所示，在RL串联电路中，已知；R=300，XL=400，电源电压u=220)2sin(314t+90°)V。求：（1）电路中电流的有效值I；

（2）电阻和电感两端的电压UR、UL;

(3) 有功功率P和无功功率Q。

C3C1C2

５

电工基础试题（三）

参考答案

一、填空题：

1 电流 用电器 2 5：1 3、1.2 4、5.6 5、20 5×10-5

7、–9 8、2 9、10 10、约 4.7%

二、选择题：

1、C 2、B 3、D 4、B 5、D 6、B 7、C 8、D 9、B 10、D

三、计算题

1 解：由题意得

６ R2R3R1IS2IS1

ISR12R3I

IS1=E1/R1=10/20=0.5A

IS2=E2/R2=20/20=1A

IS=IS1+IS2=0.5+1=1.5A

R12=R1//R2=20//20=10Ω

所以I=ISR12/（R12+R30=（1.5×10）/（10+5）=1A

2解：Ug=Ig Rg=1×10-3×1000=1V

（U1-Ug）/Ug=R1/Rg R1=(U1-Ug)Rg/Ug=（5-1）×1000/1=4000Ω

（U2-U1）/Ug=R2/Rg R2=（U2-U1）Rg/Ug=（15-5）×1000/1=10000Ω

3 解：C12=C1+C2=100+100=200uF

Uc12额=600V

q12额=C12 Uc12额=200×10-6×600=0.12C

q3额=C3UC3额=300×10-6×900=0.27C

所以 取 q额=q12额=0.12C

C=C12 C3/C12+C3=200×300/（200+300）=120uF

所以 U额=q额/C=0.12/（120×10-6）=1000V

4、解：

（1）U＝2Um＝22220V＝220V

500)400()300(2222LXRZ

AVZUI44.0500220

（2）UR=IR=0.44A300Ω=132V

UL＝LXL＝0.44A400Ω＝176V

（3）cos6.0500300ZR

P＝UIcos=220V0.44A0.6=58.08W

Q＝UIsin=220V0.44A0.8=77.44W

合集下载

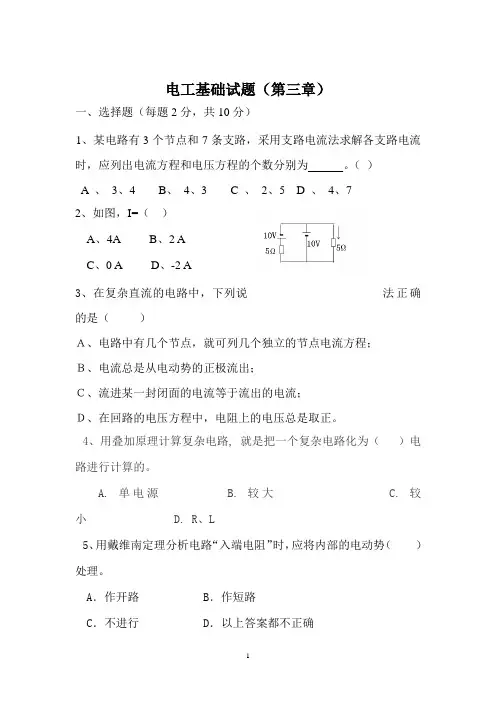

电工基础试题第三章

电工基础试题第三章

1

电工基础试题（第三章）

一、选择题（每题2分，共10分）

1、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为 。（ ）

A 、 3、4 B、 4、3 C 、 2、5 D 、 4、7

2、如图，I=（ ）

A、4A B、2 A

C、0 A D、-2 A

3、在复杂直流的电路中，下列说法正确的是（ ）

Ａ、电路中有几个节点，就可列几个独立的节点电流方程；

Ｂ、电流总是从电动势的正极流出；

Ｃ、流进某一封闭面的电流等于流出的电流；

Ｄ、在回路的电压方程中，电阻上的电压总是取正。

4、用叠加原理计算复杂电路, 就是把一个复杂电路化为（ ）电路进行计算的。

A. 单电源 B. 较大 C. 较小 D. R、L

5、用戴维南定理分析电路“入端电阻”时，应将内部的电动势（ ）处理。

A．作开路 B．作短路

C．不进行 D．以上答案都不正确 2 二、 判断题（每题2分，共20分）

1、任意的闭合路径都是回路。( )

2、电路中的电流、电压和功率均可用叠加定理计算。( )

3、任何一个二端网络都可以用一个等效电源来代替。（ ）

4、用基尔霍夫电流定律列节点电流方程时，当解出的电流为负值时，表示其实际方向与假设方向相反。 （ ）

5、用支路电流法解题时各支路电流参考方向可以任意假定。

（ ）

6、运用支路电流法解复杂直流电路时，不一定以支路电流为未知量。

（ ）

7、基尔霍夫回路电压定律公式中的正负号，只与回路的绕行方向有关，而与电流、电压、电动势的方向无关（ ）

8、一个由若干个电阻组成的无源二端网络，可以把它等效成一个电阻。（ ）

9、叠加定理仅适用于线性电路，对非线性电路不适用

电工基础选择题100题库

电工基础选择题100题库

1 <>100题选择题题库

一、选择题（100题）

1．铁磁材料在反复磁化过程中，磁感应强度的变化始终落后于磁场强度的变化，这种现象称为( )。

(A)磁化；(B)磁滞；(C)剩磁；(D)减磁。

答案:B

2．电容器在充电过程中，其( )。

(A)充电电流不能发生变化；(B)两端电压不能发生突变；(C)储存能量发生突变；(D)储存电场发生突变。

答案:B

3．如果两个同频率正弦交流电的初相角12>0，这种情况为( )。

(A)两个正弦交流电同相；(B)第一个正弦交流电超前第二个；(C)两个正弦交流电反相；(D) 第二个正弦交流电超前第一个。

答案:B

4.在RL串联的变流电路中，阻抗的模Z是( )。

(A)R＋X；(B)(R＋X)2；(C)R2＋X2；(D)22RX。

答案:D

*5.当线圈中磁通减小时，感应电流的磁通方向( )。

(A)与原磁通方向相反；(B)与原磁通方向相同；(C)与原磁通方向无关；(D)与线圈尺寸大小有关。

答案:B

6.已知两正弦量，u1＝20sin(ωt＋π／6)，u2＝40sin(ωt－π／3)，则u1比u2( )。

(A)超前30°；(B)滞后30°；(C)滞后90°；(D)超前90°。

答案:D

7.某线圈有100匝，通过的电流为2A，则该线圈的磁势为( )安匝。

(A)50；(B)400；(C)200；(D)0.02。

答案:C

*8.将一根导线均匀拉长为原长的2倍，则它的阻值为原阻值的( )倍。

(A)2；(B)1；(C)0.5；(D)4。

答案:D

9.电路中( )定律指出：流入任意一节点的电流必定等于流出该节点的电流。

(A)欧姆；(B)基尔霍夫第一；(C)楞次；(D)基尔霍夫第二。

答案:D

10.功率因数cos是表示电气设备的容量发挥能力的一个系数，其大小为( )。

技校电工基础习题及答案(第三章 电容器)

技校电工基础习题及答案(第三章 电容器)

第三章 电容器

3-1 电容器与电容量

一、填空题

1、两个相互绝缘又靠的很近的导体组成一个电容器.这两个导体称为电容器的两个极板，中间的绝缘材料称为电容器的介质。

2、使电容器带电的过程称为充电;充电后电容器失去电荷的过程称为放电。

3、电容的单位是法拉（F)，比它小的单位是微法（μF）和皮法（pF）,它们之间的换算关系为:1F=106μf=1012 pF。

4、电容是电容器的固有属性，它只与电容器的极板正对面积、极板间距离以及极板间电介质的特性有关,而与外加电压大小、电容器带电多少等外部条件无关.

二、判断题

1、只有成品电容元件中才具有电容。(×).

2、平行板电容器的电容与外加电压的大小成正比。（×）

3、平行板电容器相对极板面积增大,其电容也增大。(√)

4、有两个电容器，且C1〉C2，如果它们两端的电压相等，则C1所带的电荷较多。（√）

5、有两个电容器，且C1>C2,若它们所带的电量相等，则C1两端的电压较高。（×）

三、问答题

1、有人说：“电容器带电多电容就大，带电少电容就小，不带电则没有电容。”这种说法对吗？为什么？

答：这种说法不对。因为电容器的电容是它的固有属性，它只与他的结构有关，电容器的结构不改变则电容就不会变。所以以上说法是不正确的。

2、在下列情况下，空气平行板电容器的电容、两极板间电压、电容器的带电荷量各有什么变化？

（1）充电后保持与电源相连，将极板面积增大一倍。

（2）充电后保持与电源相连，将极板间距增大一倍。

（3)充电后与电源断开，再将极板间距增大一倍。

（4）充电后与电源断开，再将极板面积缩小一倍.

(5）充电后与电源断开,再将两极板间插入相对介电常数εr=4的电介质。

答:由错误! 和错误!可得

（1） 空气平行板电容器的电容C增大1倍、两极板间电压不变、电容器的带电荷量增大1倍.

（2） 空气平行板电容器的电容C减小1倍、两极板间电压不变、电容器的带电荷量Q减

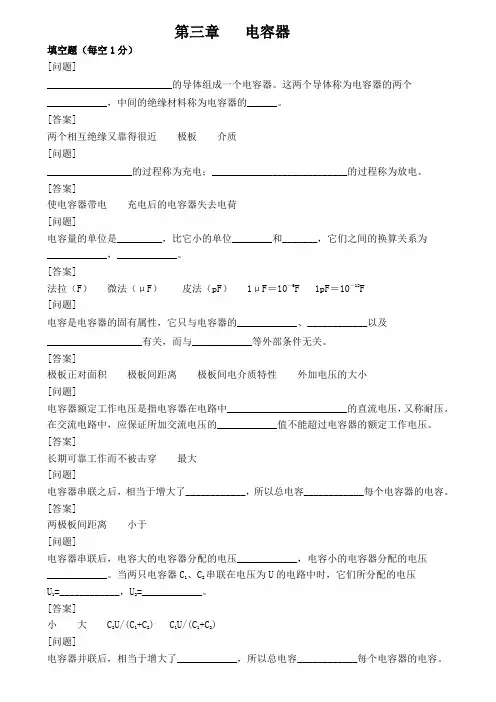

电工基础第3章电工题库

电工基础第3章电工题库

第三章 电容器

填空题（每空1分）

[问题]

_________________________的导体组成一个电容器。这两个导体称为电容器的两个____________，中间的绝缘材料称为电容器的______。

[答案]

两个相互绝缘又靠得很近 极板 介质

[问题]

_________________的过程称为充电；___________________________的过程称为放电。

[答案]

使电容器带电 充电后的电容器失去电荷

[问题]

电容量的单位是_________，比它小的单位________和_______，它们之间的换算关系为____________，____________。

[答案]

法拉（F） 微法（μF） 皮法（pF） 1μF＝10－6F 1pF＝10－12F

[问题]

电容是电容器的固有属性，它只与电容器的____________、____________以及___________________有关，而与____________等外部条件无关。

[答案]

极板正对面积 极板间距离 极板间电介质特性 外加电压的大小

[问题]

电容器额定工作电压是指电容器在电路中________________________的直流电压，又称耐压。在交流电路中，应保证所加交流电压的____________值不能超过电容器的额定工作电压。

[答案]

长期可靠工作而不被击穿 最大

[问题]

电容器串联之后，相当于增大了____________，所以总电容____________每个电容器的电容。

[答案]

两极板间距离 小于

[问题]

电容器串联后，电容大的电容器分配的电压____________，电容小的电容器分配的电压____________。当两只电容器C1、C2串联在电压为U的电路中时，它们所分配的电压U1=____________，U2=____________。
