二阶电路研究实验报告

二阶电路响应的仿真实验报告

一、实验目的

本次实验旨在通过仿真实验的方式，探究二阶电路响应的特性，并且了解其在不同频率下的响应情况。

二、实验原理

1. 二阶电路的基本概念

二阶电路是指带有两个存储元件（电容或电感）的电路，其具有更加复杂的响应特性。其中，常见的二阶电路包括二阶低通滤波器、二阶高通滤波器以及二阶带通滤波器等。

2. 二阶低通滤波器的特性

在二阶低通滤波器中，当输入信号频率很低时，输出信号基本上不会受到影响；而当输入信号频率逐渐升高时，输出信号将会逐渐减小。当输入信号频率等于截止频率时，输出信号将会下降3dB；而当输入信号频率继续升高时，输出信号将会更加明显地下降。

3. 仿真实验步骤

（1） 构建一个RC电路，并且设置初始条件和参数值；

（2） 绘制RC电路的幅度-频率响应曲线；

（3） 绘制RC电路的相位-频率响应曲线；

（4） 分析幅度-频率响应曲线和相位-频率响应曲线的特点。

三、实验步骤

1. 构建RC电路

在Multisim软件中，选择“模拟”选项卡，然后选择“Passive”选项卡，接着选择“R”和“C”元件，并且将它们连接起来。最终得到的电路图如下所示：

2. 设置初始条件和参数值

在Multisim软件中，点击“仿真设置”按钮，在弹出的对话框中，将仿真类型设置为“AC Analysis”，并且设置频率范围为1Hz~10MHz。接着，设置电容C1的值为0.01μF，电阻R1的值为10kΩ。

3. 绘制RC电路的幅度-频率响应曲线

在Multisim软件中，点击“仪表”选项卡，并且选择“AC Analysis”仪表。接着，在弹出的对话框中，将X轴设置为“Frequency”，将Y轴设置为“Magnitude(dB)”，并且勾选上“Decibel Scale”。

最终得到的幅度-频率响应曲线如下图所示：

4. 绘制RC电路的相位-频率响应曲线

在Multisim软件中，点击“仪表”选项卡，并且选择“AC Analysis”仪表。接着，在弹出的对话框中，将X轴设置为“Frequency”，将Y轴设置为“Phase(degree)”。

二阶电路响应实验报告

二阶电路响应实验报告

引言：

二阶电路是电路理论中的重要内容之一，它由两个储能元件（电感和电容）和一个耗能元件（电阻）组成。在实际应用中，二阶电路广泛用于滤波器、振荡器等电子设备中。本次实验旨在通过对二阶电路的响应特性进行实验研究，深入理解二阶电路的工作原理和特性。

实验目的：

1. 了解二阶电路的基本结构和工作原理；

2. 掌握二阶电路的频率响应特性；

3. 通过实验数据分析，验证理论模型的准确性。

实验器材和仪器：

1. 信号发生器；

2. 双踪示波器；

3. 电压表；

4. 电流表；

5. 二阶电路实验箱。

实验步骤：

1. 搭建二阶低通滤波器电路，并连接信号发生器和示波器；

2. 调节信号发生器的频率，记录输入信号和输出信号的幅值；

3. 改变输入信号频率，重复步骤2，记录数据；

4. 换用高通滤波器电路，重复步骤2和3。 实验结果与分析：

在实验中，我们记录了不同频率下输入信号和输出信号的幅值，并绘制了频率响应曲线。通过观察和分析实验数据，我们得出以下结论：

1. 低通滤波器的频率响应特性：在低频段，输出信号的幅值随频率的增加而增加，但增长速率逐渐减慢；在高频段，输出信号的幅值随频率的增加而迅速下降。这表明低通滤波器对低频信号有较好的传递性能，但对高频信号有较强的衰减能力。

2. 高通滤波器的频率响应特性：与低通滤波器相反，高通滤波器在低频段对信号的传递能力较差，输出信号的幅值较小；而在高频段，输出信号的幅值随频率的增加而增加，但增长速率逐渐减慢。这说明高通滤波器对高频信号有较好的传递性能，但对低频信号有较强的衰减能力。

3. 实验数据与理论模型的比较：将实验数据与理论模型进行比较，发现它们之间存在一定的偏差。这可能是由于实验中存在的误差，例如电路元件的参数与理论值之间的差异，以及仪器的测量误差等。然而，总体上实验数据与理论模型仍然具有较好的一致性，验证了理论模型的准确性。

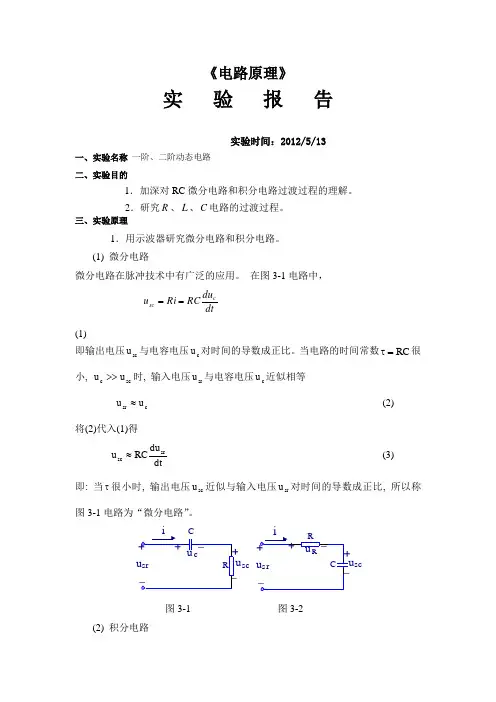

《电路原理》

实 验 报 告

实验时间：2012/5/13

一、实验名称 一阶、二阶动态电路

二、实验目的

1．加深对RC微分电路和积分电路过渡过程的理解。

2．研究R、L、C电路的过渡过程。

三、实验原理

1．用示波器研究微分电路和积分电路。

(1) 微分电路

微分电路在脉冲技术中有广泛的应用。 在图3-1电路中，

dtduRCRiucsc

(1)

即输出电压scu与电容电压cu对时间的导数成正比。当电路的时间常数RC很小, sccuu时, 输入电压sru与电容电压cu近似相等

csruu (2)

将(2)代入(1)得

dtduRCusrsc (3)

即: 当很小时, 输出电压scu近似与输入电压sru对时间的导数成正比, 所以称图3-1电路为“微分电路”。

CCRR+_+_uR+_usrusci+_uc+_+_uscusri▲▲

图3-1 图3-2

(2) 积分电路 将图3-1电路中的R、C位置对调, 就得到图3-2电路。电路中

dtuRC1dtRuC1idtC1uRRsc (4)

即输出电压scu与电阻电压Ru对时间的积分成正比。

当电路的时间常数RC很大、scRuu时, 输入电压sru与电阻电压Ru近似相等,

Rsruu (5)

将(5)代入(4)时

dtuRC1usrsc (6)

即: 当很大时, 输出电压scu近似与输入电压sru对时间的积分成正比, 所以称图3-2电路为“积分电路”。

2．R、L、C电路的过渡过程。

(1)将图3-3电路接至直流电压, 当电路参数不同时,电路的过渡过程有不同的特点:

二阶电路响应的研究实验报告

摘要：

本实验通过对二阶电路的响应进行研究，以深入了解二阶电路的工作原理和性质。实验中通过利用示波器观察RC电路和RLC电路的频率响应曲线、计算共振频率和带宽等参数。数据结果表明，当电路达到共振频率时，电路在谐振时的电压幅度最大，而带宽与电路的阻抗相关。本次实验结论将有助于加深学生对于二阶电路的认识和理解，进一步提高本专业同学对于微电子学科的综合素质。

关键词：二阶电路；共振频率；带宽；频率响应曲线

Introduction:

二阶电路是指电路中包含了两个存储元件的线性电路。存储元件可以是电容、电感或共同组成的电容电感（LC）元件，具有强烈的共振特性。二阶电路在电子工程学科中具有重要意义，可以广泛应用于无线电、通信和信号处理等各种领域。深入了解二阶电路的工作原理和性质是非常重要的。

本实验旨在通过研究二阶电路的响应，通过实验数据结果对二阶电路进行深入的分析，包括共振频率、带宽等参数。实验结果将有助于加深学生对于二阶电路的认识和理解。

Experimental content:

在实验中，我们分别通过示波器对RC电路和RLC电路进行了测量，计算了两个电路的共振频率和带宽。在RC电路中，我们通过更改电阻和电容的数值，观察了频率响应曲线的变化。在RLC电路中，我们将电路带入谐振状态并观测该状态下的电压幅度。详细实验步骤如下：

1. RC电路的实验：

步骤1.1：所需器材：函数发生器、示波器、电阻器、电容器。

步骤1.2：根据电路图连cct，将电路接上函数发生器和示波器，以观察RC电路的响应曲线，并进行录像记录。

步骤1.3：逐渐调整函数发生器的频率，观测并记录RC电路的响应曲线，包括电压和相位。记录下不同电容值对响应曲线的影响。

步骤1.4：通过观察响应曲线，计算出RC电路的共振频率和带宽。
