理想一体机故障代码RZ RV系列系列 B23 723 分类器内无足够的纸条完成分类工作。分类器内无足够的纸条完成分类工作。 B24 724 启动启动“分类纸条”功能后按下起始键，检测到分类纸条阻塞。 B24 725 当群组当群组-A信号启动后（纸条空送故障），分类纸条阻塞检测信号在1200毫秒内为“H”。 B24 726 当群组当群组-A信号启动后（纸条空送故障），而且BUSY（忙）信号由L切换成H（或7秒后仍为“L”），分类纸条阻塞检测信号内为“L”。 B31 916 于机器启动时未连接网络线缆。于机器启动时未连接网络线缆。 B32 917 网络中的连接故障。网络中的连接故障。 B32 920 由网络接口卡（由网络接口卡（NIC）-NAK（接收到否定信息）检测的故障。 B33 931 DHCP启动时未能发现DHCP服务器。 B34 919 由本地连接打印机检测故障。由本地连接打印机检测故障。 C01 512 当执行一特定时限的供墨后，油墨传感器仍未能切换成启动状态。当执行一特定时限的供墨后，油墨传感器仍未能切换成启动状态。 C01 563 油墨剩余量为零。油墨剩余量为零。 C01 574 于同一油墨瓶上连续五次检测到油墨。于同一油墨瓶上连续五次检测到油墨。 C02 200 当传送版纸时，版纸尾于每当传送版纸时，版纸尾于每10毫秒间歇检测中被连续检测到2次。 C02 240 版纸剩余量为零。版纸剩余量为零。 C02 253 于同一版纸卷上连续两次检测到无版纸。于同一版纸卷上连续两次检测到无版纸。 C03 308 当版纸压缩电机启动并向版纸压缩方向运作，在检测到版纸压缩电机编码盘传当版纸压缩电机启动并向版纸压缩方向运作，在检测到版纸压缩电机编码盘传感器脉冲计数达到验证值之前，先检测到废版满。 C03 313 由废版计数器检测到废版盒已满。由废版计数器检测到废版盒已满。 C04 402 纸张检测传感器为关闭状态（进纸盘上无纸）。纸张检测传感器为关闭状态（进纸盘上无纸）。 D01 526 印刷滚筒未置入到机器内（滚筒连接信号、滚筒安全开关和滚筒锁定传感器为印刷滚筒未置入到机器内（滚筒连接信号、滚筒安全开关和滚筒锁定传感器为闭合状态）。 D01 527 当将印刷滚筒置入到机器后，印刷滚筒连接信号为断开状态。当将印刷滚筒置入到机器后，印刷滚筒连接信号为断开状态。 D01 528 当将印刷滚筒置入到机器后，印刷滚筒安全开关为断开状态。当将印刷滚筒置入到机器后，印刷滚筒安全开关为断开状态。 D01 529 当将印刷滚筒置入到机器后，印刷滚筒锁定开关为断开状态（超过当将印刷滚筒置入到机器后，印刷滚筒锁定开关为断开状态（超过5秒）。 D01 530 拉出印刷滚筒时断开印刷滚筒安全开关后，印刷滚筒连接信号未于拉出印刷滚筒时断开印刷滚筒安全开关后，印刷滚筒连接信号未于5秒内切换到断开状态。 D02 532 机器使用规格不符的印刷滚筒。机器使用规格不符的印刷滚筒。 D03 533 油墨瓶设定传感器为断开状态。油墨瓶设定传感器为断开状态。 D04 534 机器使用规格不符的油墨瓶。机器使用规格不符的油墨瓶。 D04 560 油墨瓶上未检测到油墨标记。油墨瓶上未检测到油墨标记。 D04 561 油墨瓶通讯故障（与油墨瓶的通讯被噪声干扰）。油墨瓶通讯故障（与油墨瓶的通讯被噪声干扰）。 D04 562 油墨瓶信息错误。油墨瓶信息错误。 D04 564 油墨瓶信息中检测到不适合的搭配。油墨瓶信息中检测到不适合的搭配。 D05 210 版纸检测传感器为关闭状态。（未检测到版纸）版纸检测传感器为关闭状态。（未检测到版纸） D07 310 废版盒安全开关为断开状态。废版盒安全开关为断开状态。 D08 224 未设定制版单元（安全开关和锁定传感器都为断开状态）。未设定制版单元（安全开关和锁定传感器都为断开状态）。

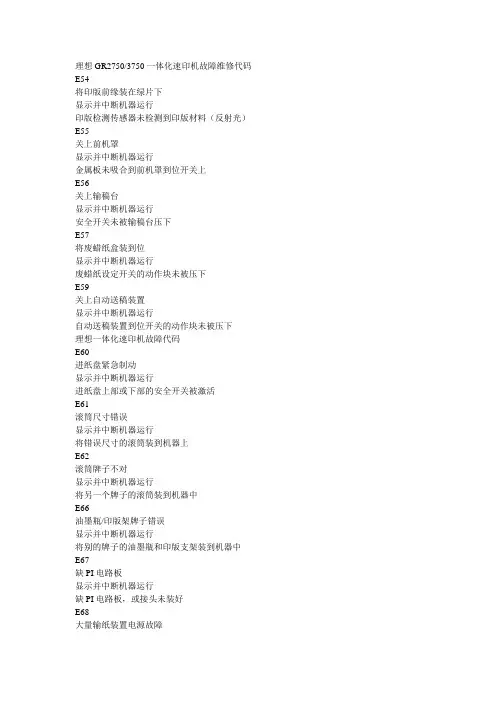

理想GR2750/3750一体化速印机故障维修代码
E54
将印版前缘装在绿片下
显示并中断机器运行
印版检测传感器未检测到印版材料（反射光）
E55
关上前机罩
显示并中断机器运行
金属板未吸合到前机罩到位开关上
E56
关上输稿台
显示并中断机器运行
安全开关未被输稿台压下
E57
将废蜡纸盒装到位
显示并中断机器运行
废蜡纸设定开关的动作块未被压下
E59
关上自动送稿装置
显示并中断机器运行
自动送稿装置到位开关的动作块未被压下
理想一体化速印机故障代码
E60
进纸盘紧急制动
显示并中断机器运行
进纸盘上部或下部的安全开关被激活
E61
滚筒尺寸错误
显示并中断机器运行
将错误尺寸的滚筒装到机器上
E62
滚筒牌子不对
显示并中断机器运行
将另一个牌子的滚筒装到机器中
E66
油墨瓶/印版架牌子错误
显示并中断机器运行
将别的牌子的油墨瓶和印版支架装到机器中
E67
缺PI电路板
显示并中断机器运行
缺PI电路板，或接头未装好
E68
大量输纸装置电源故障 显示并中断机器运行
厚纸输纸装置使电源发生故障
E69
大量输纸装置故障
显示并中断机器运行
厚纸输纸装置发生故障
E71
配页机故障--纸张卡在配页装置
显示并中断机器运行
纸张卡在配页装置上
E72
配页机故障--配页装置机门打开
显机示并中断机器运行
配页装置的机门打开
E73
配页机故障--纸张还在配页装置中
显示并中断机器运行
配页后的纸张还在配页装置格中
E74
配页机故障--配页装置的分页格满了
显示并中断机器运行
配页装置的分页满了
E75
配页机故障--选择的纸张幅面不对
显示并中断机器运行
配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配
E76
配页机故障--纸张尺寸不能用
显示并防止机器运行

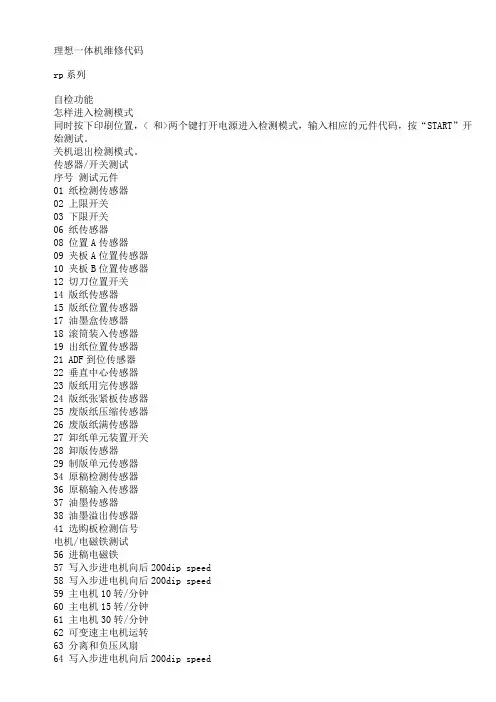

理想一体机维修代码
rp系列
自检功能
怎样进入检测模式
同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。
关机退出检测模式。
传感器/开关测试
序号 测试元件
01 纸检测传感器
02 上限开关
03 下限开关
06 纸传感器
08 位置A传感器
09 夹板A位置传感器
10 夹板B位置传感器
12 切刀位置开关
14 版纸传感器
15 版纸位置传感器
17 油墨盒传感器
18 滚筒装入传感器
19 出纸位置传感器
21 ADF到位传感器
22 垂直中心传感器
23 版纸用完传感器
24 版纸张紧板传感器
25 废版纸压缩传感器
26 废版纸满传感器
27 卸纸单元装置开关
28 卸版传感器
29 制版单元传感器
34 原稿检测传感器
36 原稿输入传感器
37 油墨传感器
38 油墨溢出传感器
41 选购板检测信号
电机/电磁铁测试
56 进稿电磁铁
57 写入步进电机向后200dip speed
58 写入步进电机向后200dip speed
59 主电机10转/分钟
60 主电机15转/分钟
61 主电机30转/分钟
62 可变速主电机运转
63 分离和负压风扇
64 写入步进电机向后200dip speed
65 写入步进电机向后200dip speed
66 装载离合器
67 进纸离合器
68 压力电磁铁
70 夹版复位
71 卸版电机
73 夹版电机
74 读入步进电机
77 打印头的控制信号
79 扫描器发光二极管阵列亮
84 读入步进电机向反转
89 版纸张紧板电磁铁
单元动作检测
101 加墨操作
102 升降电机操作
103 印刷定位电机CW/CCW运转（检测）
104 夹板开/闭操作（按“START”停）
105 原稿进给操作（按“START”停）
106 保密操作
107 进纸用印刷操作（按“START”停）
理想一体机故障代码（RZ、RV）
故障类别 故障号码 描 述
A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版
纸定位传感器仍未能切换到启动状态。 A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向
转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。 A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在
于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状
态。 A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。 A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张
空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三
转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。（纸张过长） A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障
A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为
