气动执行机构维护保养规程

气动打标机的维护及保养

一.机械维护与保养：

⑴ X、Y轴滑杆应保持清洁，不允许有灰尘或铁屑留在上面，以免影响滑轨精度；

⑵ X、Y轴滑杆每周加一次20#以上机油少许，并用手握住打标头沿X、Y方向来回运动几次；

⑶ 定期检查X、Y轴电机与同步带轮联接处是否松动，每三个月检查一次；

⑷ 定期检查X、Y轴的同步带的张紧程度（三个月一次）；

⑸ 定期检查X、Y轴的同步带紧固块是否松动（三个月一次）；

⑹ 保持打标头缸套清洁，不允许灰尘、铁屑等进入气缸或铜套中,每天使用前加润滑油（可从排气孔注油）；

⑺ 气源接通时，二联件自动排水，此时会有气体排出，几分钟后恢复正常，半年检查一次气动二联件是否正常；

⑻ 针头磨损可以进行修复，取出针头的方法是，向左旋下针套，取出橡胶密封垫，便可取出针头和复位弹簧；

⑼ 行程开关上不允许有油污和铁屑等；

⑽ 压缩空气应符合技术要求中提出的指标。

二. 计算机系统的维护与保养：

⑴ 电源应符合技术要求中提出的指标；

⑵ 计算机应由专人操作，不允许运行其它软件；

⑶ 一旦计算机染有病毒，请迅速请软件技术人员处理，或迅速与本公司联系；

⑷ 计算机环境应符合技术要求中所提出的指标；

⑸ 计算机应防潮、防尘和防油污，以免引起进接插元件氧化后造成短路，接触不良等故障。并半年开机箱清扫一次灰尘；

⑹ 键盘操作时，不应用力过大，只需轻轻敲击即可，否则会影响寿命，甚至损坏；

⑺ 严禁摔跌电控箱、计算机、键盘、鼠标器等，以免损坏机内元器件；

/material/9.html

.

.页脚 1 目的

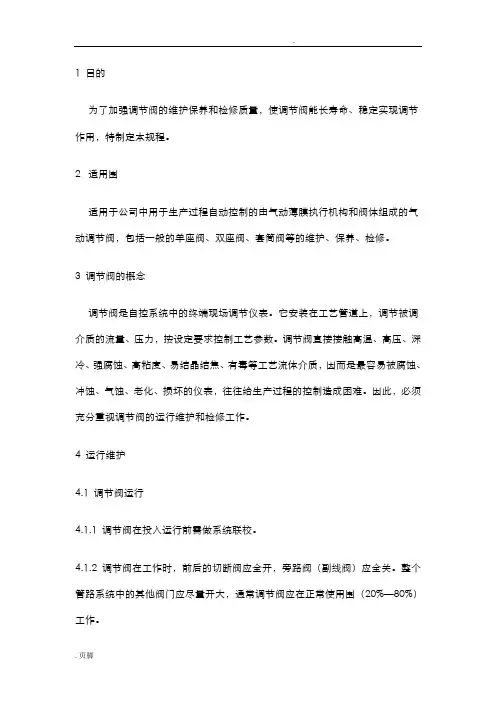

为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。

2 适用围

适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。

3 调节阀的概念

调节阀是自控系统中的终端现场调节仪表。它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。因此，必须充分重视调节阀的运行维护和检修工作。

4 运行维护

4.1 调节阀运行

4.1.1 调节阀在投入运行前需做系统联校。

4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用围（20%—80%）工作。 .

.页脚 4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。

4.1.4 调节阀在运行过程中禁调整阀杆和压缩弹簧的位置。

4.2 日常巡检

4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。

4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有重的摩擦划痕或变形。

4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。

4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。

4.3 专项检查

4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。

气液执行机构

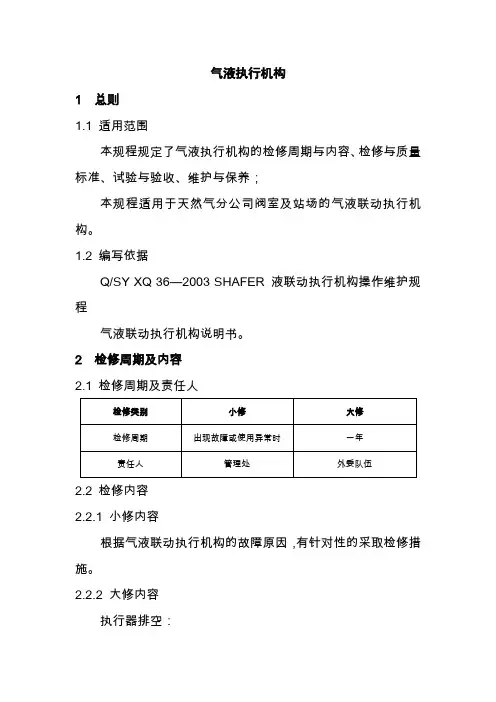

1 总则

1.1 适用范围

本规程规定了气液执行机构的检修周期与内容、检修与质量标准、试验与验收、维护与保养；

本规程适用于天然气分公司阀室及站场的气液联动执行机构。

1.2 编写依据

Q/SY XQ 36—2003 SHAFER 液联动执行机构操作维护规程

气液联动执行机构说明书。

2 检修周期及内容

2.1 检修周期及责任人

检修类别 小修 大修

检修周期 出现故障或使用异常时 一年

责任人 管理处 外委队伍

2.2 检修内容

2.2.1 小修内容

根据气液联动执行机构的故障原因，有针对性的采取检修措施。

2.2.2 大修内容

执行器排空：

在正常情况下，旋转叶片执行器腔体内不应有气体存在。有气体存在时，执行器动作迟缓或运行不稳定。此时就应对执行器进行排空。操作步骤如下：

将执行器上盖的任意两个对顶清污塞卸下，手泵选择器选择至向被卸去清污塞所在腔注油的位置；

用手泵开始打油，当从一个孔中出纯液压油时，将卸下的这个孔的清污塞装上拧紧，继续用手泵打油，当这个对顶扇形腔中所有的气体和泡沫全部排除时，装上并拧紧第二个清污塞；

将另外对顶扇形腔所在的两个清污塞卸下，手泵选择器选择至向该扇形腔注油的位置；

用手泵打油，当从一个孔中出纯液压油时，将卸下的这个孔的清污塞装上拧紧，继续用手泵打油，当这个对顶扇形腔中所有的气体和泡沫全部排除时，装上并拧紧第二个清污塞。

在完成排空操作后，应重新恢复气液罐中的油位，油位正确后方可进行正常的操作。

执行器排污：

执行器应定期排污，以除去沉积的天然气凝液、水、残渣和磨损的铁屑。排污频率取决天然气组分和气候条件，通常在冬季来临前应进行排污。排污时卸下执行器底部的四个排污塞，凝液和污物就会排出。排完积液后，重新建立正确的油位。

正确操作油位：

由于排污、排空或其它原因造成的泄漏会使油量减少，就需要补充。一般气液罐中的油量是执行器充满油量的1.5倍，执行器的容积参数印在其规格型号标签上，标签已贴在了执行器醒目的位置。

气动调节阀气缸执行机构维护检修规程

32.1主题内容与适用范围

32.1.1本规程规定了气动调节阀执行机构的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。

32.1.2本规程适用于化工装置中在线使用气缸式气动调节阀,包括一般的偏心旋转阀、球阀、蝶阀等执行机构。

32. 1.3编写修订依据

中华人民共和国国家标准GB/T4213—92《气动调节阀》；调节阀使用说明书；现场运行技术资料；阀门选型样本。

32.2 骏

调节阀是自控系统中的终端现场调节仪表，气动执行器的执行机构和调节机构是统一的整体，其执行机构有活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；拨叉式气动执行机构具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是外形不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。它们安装在工艺管道上，调节被调参数流量，按设定要求控制工艺参数。调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。因此，在自控系统设计时正确选用之后，必须充分重视调节阀及其执行机构的现场安装、运行维护和检修工作。

32.3 工作原理

当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端（缸盖端）直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用（弹簧复位型）气动执行器A管咀为进气口，B管咀为排气孔（B管咀应安装消声器）。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
