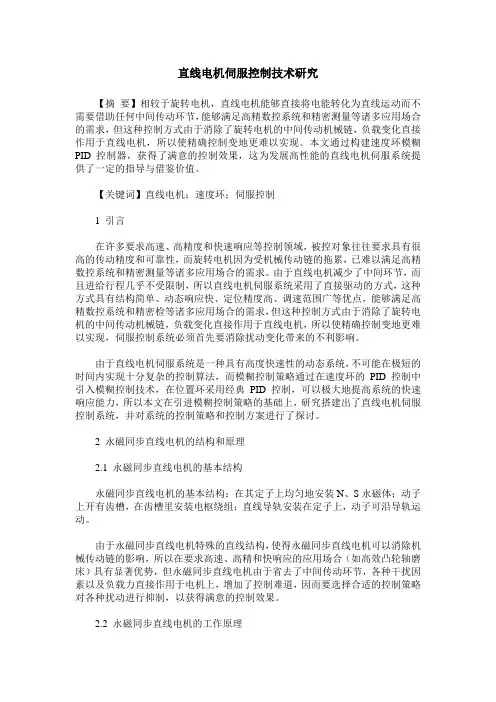

伺服电机控制算法研究与优化

直线电机伺服控制技术研究

【摘 要】相较于旋转电机，直线电机能够直接将电能转化为直线运动而不需要借助任何中间传动环节，能够满足高精数控系统和精密测量等诸多应用场合的需求，但这种控制方式由于消除了旋转电机的中间传动机械链，负载变化直接作用于直线电机，所以使精确控制变地更难以实现。本文通过构建速度环模糊

PID 控制器，获得了满意的控制效果，这为发展高性能的直线电机伺服系统提供了一定的指导与借鉴价值。

【关键词】直线电机；速度环；伺服控制

1 引言

在许多要求高速、高精度和快速响应等控制领域，被控对象往往要求具有很高的传动精度和可靠性，而旋转电机因为受机械传动链的拖累，已难以满足高精数控系统和精密测量等诸多应用场合的需求。由于直线电机减少了中间环节，而且进给行程几乎不受限制，所以直线电机伺服系统采用了直接驱动的方式，这种方式具有结构简单、动态响应快、定位精度高、调速范围广等优点，能够满足高精数控系统和精密检等诸多应用场合的需求，但这种控制方式由于消除了旋转电机的中间传动机械链，负载变化直接作用于直线电机，所以使精确控制变地更难以实现，伺服控制系统必须首先要消除扰动变化带来的不利影响。

由于直线电机伺服系统是一种具有高度快速性的动态系统，不可能在极短的时间内实现十分复杂的控制算法，而模糊控制策略通过在速度环的 PID 控制中引入模糊控制技术，在位置环采用经典 PID 控制，可以极大地提高系统的快速响应能力，所以本文在引进模糊控制策略的基础上，研究搭建出了直线电机伺服控制系统，并对系统的控制策略和控制方案进行了探讨。

2 永磁同步直线电机的结构和原理

2.1 永磁同步直线电机的基本结构

永磁同步直线电机的基本结构：在其定子上均匀地安装N、S永磁体；动子上开有齿槽，在齿槽里安装电枢绕组；直线导轨安装在定子上，动子可沿导轨运动。

由于永磁同步直线电机特殊的直线结构，使得永磁同步直线电机可以消除机械传动链的影响，所以在要求高速、高精和快响应的应用场合（如高效凸轮轴磨床）具有显著优势，但永磁同步直线电机由于省去了中间传动环节，各种干扰因素以及负载力直接作用于电机上，增加了控制难道，因而要选择合适的控制策略对各种扰动进行抑制，以获得满意的控制效果。

２００７年５月　第３５卷第５期　机床与液压　

ＭＡＣＨＩＮＥ　Ｔ００Ｌ＆ＨＹＤＲＡＵＬＩＣＳ　Ｍａｖ　２００７　

Ｖ０１．３５　Ｎ　ｏ．５　

基于粒子群优化算法的液压伺服控制系统ＰＩＤ参数优化　

李勇，段正澄，胡伦骥　

（华中科技大学，湖北武汉４３００７４）　

摘要：ＰＩＤ控制是液压伺服控制系统中广泛应用的一种控制方式，ＰＩＤ参数是否合理直接影响着液压伺服系统的性能。　

本文以并联电液伺服平台的ＰＩＤ参数优化为例，使用粒子群优化算法对ＰＩＤ参数进行优化，结果显示该方法的调节效果良　

好。　关键词：液压伺服；粒子群；ＰＩＤ控制；优化　

中图分类号：ＴＰ２７３　文献标识码：Ａ　文章编号：１００１—３８８１（２００７）５—１２７—３　

Ｏｐｔｉｍｉｚａｔｉｏｎ　ｆｏｒ　ＰＩＤ　Ｃｏｎｔｒｏｌ　Ｍｅｔｈｏｄ　ｏｎ　Ｈｙｄｒａｕｌｉｃ　Ｓｅｒｖｏ　Ｃｏｎｔｒｏｌ　Ｓｙｓｔｅｍ　Ｂａｓｅｄ　ｏｎ　ＰＳｏ　

ＬＩ　Ｙｏｎｇ，ＤＵＡＮ　Ｚｈｅｎｇｃｈｅｎｇ，ＨＵ　Ｌｕｎｊｉ　

（Ｈｕａｎｇｚｈｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ　Ｈｕｂｅｉ　４３００７４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：ＰＩＤ　ｃｏｎｔｒｏｌ　ｉｓ　ｕｓｅｄ　ｗｉｄｅｌｙ　ｉｎ　ｈｙｄｒａｕｌｉｃ　ｓｅｒｖｏ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ．Ｔｈｅｓｅ　ｐａｒａｍｅｔｅｒｓ　ａｒｅ　ｖｅｒｙ　ｉｍｐｏｒｔａｎｔ　ｔｏ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｈｙ・　

ｄｒａｕｌｉｃ　ｓｅｒｖｏ　ｃｏｎｔｒｏｌ　ｓｙｓｔｅｍ．Ｐａｒｔｉｃｌｅ　ｓｗａｒｍ　ｏｐｔｉｍｉｚａｔｉｏｎ（ＰＳＯ）ｗａｓ　ｐｒｅｓｅｎｔｅｄ　ｆｏｒ　ｔｈｅ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｏｆ　ｅｌｅｃｔｒｉｃ・ｈｙｄｒａｕｌｉｃ　ｓｅｒｖｏ　ｏｆ　ｐａｒａｌ・　

ｌｅｌ　ｐｌａｔｆｏｒｍ．Ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ｓｈｏｗｓ　ｔｈａｔ　ｔｈｉｓ　ｍｅｔｈｏｄ　ｈａｓ　ｇｏｏｄ　ｐｅｒｆｏｒｍａｎｃｅ．　

伺服电机自适应控制系统研究

摘要：伺服电机是一种在控制系统中控制元件转动的发动机，其体积小、功率高、重量轻、运行安全可靠、结构简洁。为了满足因科技的迅猛发展，对伺服电机的精度有了相对以往来说更高的要求。而高精度的伺服电机取决于更加精确的模型，但是伺服电机运行过程中会受到受很多不外部条件以及内部因素的影响，使得相应的模型建立更为复杂，导致伺服电机控制系统性能高的特点难以在实际的运行中得以体现。

本文介绍了永磁同步电机直线电机伺服系统的发展，基本原理以及其优缺点，自适应控制系统的一般方法功能以及特点，模型参考自适应控制系统的设计。并利用梯度法设计系统中的MIT自适应规律完成对伺服系统的模型参考自适应控制方法的研究。模型参考自适应控制方法是改变控制增益系数以适应系统运行中的参数变化，利用系统中系统数据的辩识理论，针对伺服电机存在于模型参考自适应控制中时的整体进行了分析，并通过 MATLAB 对本文的方案进行仿真。

关键词：伺服电机；模型参考自适应控制；MIT； MATLAB仿真。

1.引言

从20世纪伺服电机控制系统中自适应控制方案的出现以来，其在工业上一直有着很重要的地位，被广泛应用于工业化生产中，在一些非工业化的应用上也有着较为多的使用。工业中现代民航飞机、邮轮、汽车的自动驾驶就是比较贴合实际的例子，另外在电力系统中还有很多自适应控制的应用，比如锅炉控制中可以通过自适应控制系统对锅炉中水位，温度，压力等一系列数据进行控制以此减少误差。在非工业中，自适应控制系统运用比较多的就是一些管理系统，例如一家企业在企业管理中对每年公司产出，市场需求等方面将数据进行汇总，通过自适应控制系统控制以求达到在市场环境波动下可以增加收益或减少损失。

虽然自适应控制在各个方面都有着非常优越的表现，但是其受制于多种因素，在其应用上仍有许多亟待解决的问题。首先便是在自适应控制系统的设计中要在系统运行中对整个系统在运行时的数据进行采集，在实验室里我们可以通过调整实验环境来调整我们的数据以达到对当前自适应控制系统最理想的工作数据，但在实际的设计中现场环境等因素会时时刻刻影响着系统，尤其是现今这种日新月异的环境下我们对系统的数据测量采集变的愈发的困难。想要更好的测量数据、设计系统便需要更加切实有效的测量方法与更全面更完善的理论依据。

伺服控制器性能测试及优化方法研究

伺服控制器是一个关键的元件，用于控制机械运动的位置、速度和加速度。它被广泛应用于工业、科研和家庭设备中。伺服控制器的性能直接影响到机械系统的运动精度和稳定性。因此，对伺服控制器的性能测试和优化方法进行研究具有重要的意义。

一、伺服控制器性能测试

伺服控制器的性能测试可以分为静态和动态两个方面。静态测试通常包括位置偏差、速度误差、加速度误差等参数的测试。动态测试通常包括频率响应、相位延迟、阻尼比等参数的测试。

1. 静态测试

某品牌伺服控制器静态测试方法如下：

（1）位置偏差测试

在运动状态下，记录实际位置和设定位置之差的平均值和标准差。实现方法：在速度和加速度设定为0的情况下，对机械系统进行位移测试，并计算出位移误差；

（2）速度误差测试 在加速度设定为0的情况下，将速度设定为固定值，记录实际速度和设定速度之差的平均值和标准差。实现方法：通过改变伺服参数，控制系统运动到给定速度并记录实际速度；

（3）加速度误差测试

在速度设定为0的情况下，将加速度设定为固定值，记录实际加速度和设定加速度之差的平均值和标准差。实现方法：通过改变伺服参数，控制系统运动到给定加速度并记录实际加速度。

2. 动态测试

某品牌伺服控制器动态测试方法如下：

（1）频率响应测试

在设定频率下，测量输出和输入信号的幅度比，并将结果绘制为幅频特性曲线。实现方法：通过改变频率和振幅，记录系统的输出和输入，绘制幅频曲线；

（2）相位延迟测试

在设定频率下，测量控制系统输出信号与输入信号之间的相位差，并将结果绘制为相频特性曲线。实现方法：通过改变频率和相位，记录系统的输出和输入，绘制相频曲线；

（3）阻尼比测试 在系统响应一个阶跃信号时，测量过渡时间和阻尼比，并计算系统的反应速度和稳定性。实现方法：通过改变伺服参数，记录系统的过渡时间和阻尼比。

二、伺服控制器性能优化方法

对伺服控制器的性能进行优化可以提高机械系统的响应速度和稳定性。常用的优化方法有：
