工业循环水处理方案

.

. 循环水系统水质处理方案

1 前言

水是人类最宝贵的财富之一，地球上的淡水资源是有限的，可供人类利用的水资源就更少，节约水资源已刻不容缓。为此近年来国家在宪法中又颁发了"水法"这些做法都促进并强迫我们重视节约使用水资源，减少水的污染，以利工农业进一步发展和人类自身的繁衍。

为了使循环冷却水系统正常运行，确保换热设备的长期使用，防止循环水在使用中所生产的腐蚀、结垢及微生物污垢的危害，提高热交换设备的冷却效率，确保生产的正常运行，必须对循环冷却水进行水质稳定化学处理，这不仅能提高冷却效率，延长设备的使用寿命，并且对节约能源（节水、节电），减少大修费用及工作量和保护环境都有非常积极的意义。

根据对循环水处理的经验，再综合系统的特点，建议对循环水系统进行水清洗、化学清洗预膜，然后进入正常运行阶段。正常运行中投加氧化型杀菌剂和非氧化型杀菌灭藻剂来控制循环水系统的细菌、粘泥的大量滋生。

2 系统参数及水质状况

2.1 系统参数

项目 数值 单位 备注

循环水量 12000 立方米

温差 10℃

供水温度 28 ℃

回水温度 38 ℃

保有水量 2500 立方米

浓缩倍数 5 期望值

蒸发水量 200 立方米

排污水量 33 立方米

补充水量 232.5 立方米

系统材质 碳钢、不锈钢、铜

换热器形式 列管式、螺旋板式、板式

2.2 水质状况

根据工厂的实际状况，采用软化水作为冷却塔的补水，补充水水质如下： .

. 项 目 单 位 补充水 备注

PH 7.3

电导率 μs/cm 300

总硬度 （以CaCO3计） Mg/L 50

钙硬度 （以CaCO3计） Mg/L 20

氯离子CL- Mg/L 20

总碱度 （以CaCO3计） Mg/L 300

水质趋势判定

饱和指数 -0.29 腐蚀

稳定指数 7.88 腐蚀

结垢指数 6.82 腐蚀

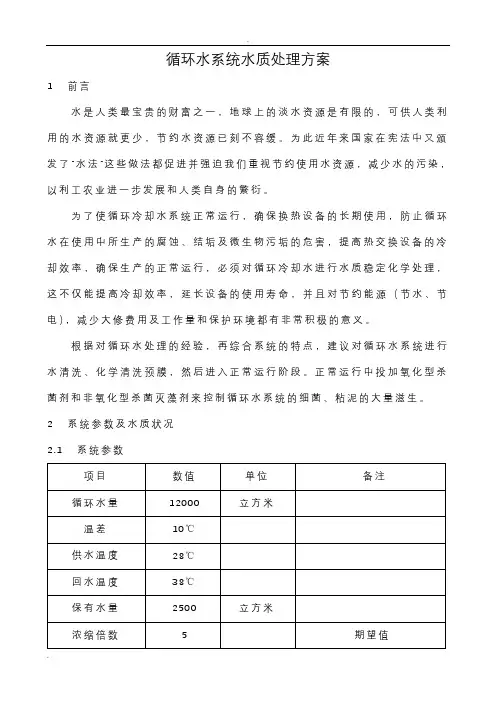

循环水系统水质处理方案

1 前言

水是人类最宝贵的财富之一，地球上的淡水资源是有限的，可供人类利用的水资源就更少，节约水资源已刻不容缓。为此近年来国家在宪法中又颁发了"水法"这些做法都促进并强迫我们重视节约使用水资源，减少水的污染，以利工农业进一步发展和人类自身的繁衍。

为了使循环冷却水系统正常运行，确保换热设备的长期使用，防止循环水在使用中所生产的腐蚀、结垢及微生物污垢的危害，提高热交换设备的冷却效率，确保生产的正常运行，必须对循环冷却水进行水质稳定化学处理，这不仅能提高冷却效率，延长设备的使用寿命，并且对节约能源（节水、节电），减少大修费用及工作量和保护环境都有非常积极的意义。

根据对循环水处理的经验，再综合系统的特点，建议对循环水系统进行水清洗、化学清洗预膜，然后进入正常运行阶段。正常运行中投加氧化型杀菌剂和非氧化型杀菌灭藻剂来控制循环水系统的细菌、粘泥的大量滋生。

2 系统参数及水质状况

2.1 系统参数

项目 数值 单位 备注 循环水量 12000 立方米

温差 10℃

供水温度 28 ℃

回水温度 38 ℃

保有水量 2500 立方米

浓缩倍数 5 期望值

蒸发水量 200 立方米

排污水量 33 立方米

补充水量 232.5 立方米

系统材质 碳钢、不锈钢、铜

换热器形式 列管式、螺旋板式、板式

2.2 水质状况 根据工厂的实际状况，采用软化水作为冷却塔的补水，补充水水质如下：

项 目 单 位 补充水 备注

PH 7.3

电导率 μs/cm 300

总硬度 （以CaCO3计） Mg/L 50

钙硬度 （以CaCO3计） Mg/L 20

氯离子CL- Mg/L 20

总碱度 （以CaCO3计） Mg/L 300

水质趋势判定

饱和指数 -0.29 腐蚀

稳定指数 7.88 腐蚀 结垢指数 6.82 腐蚀

从上表可以看出，如果该补充水未经过浓缩，在40℃的情况下运行，可以看出在供、回水管道、冷却塔中都呈腐蚀性，只有在换热装置表面80℃的情况下，才略呈结垢的特性，所以在此情况下正常运行，只需要用杀菌、缓蚀的化学品。在浓缩5倍40℃的情况下：

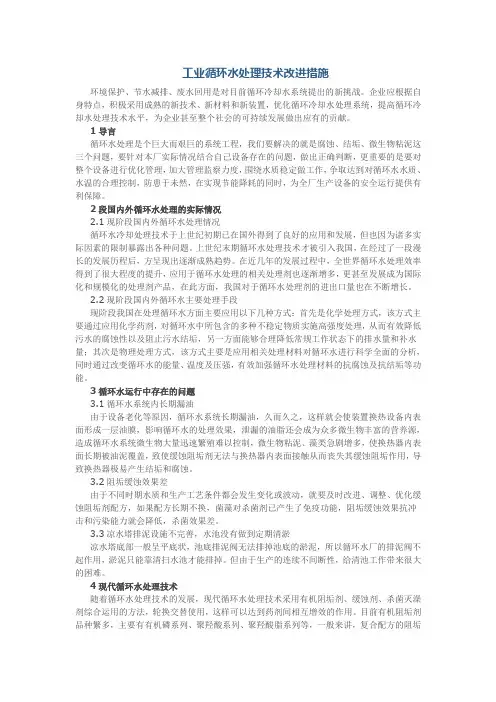

工业循环水处理技术改进措施

环境保护、节水减排、废水回用是对目前循环冷却水系统提出的新挑战。企业应根据自身特点，积极采用成熟的新技术、新材料和新装置，优化循环冷却水处理系统，提高循环冷却水处理技术水平，为企业甚至整个社会的可持续发展做出应有的贡献。

1导言

循环水处理是个巨大而艰巨的系统工程，我们要解决的就是腐蚀、结垢、微生物粘泥这三个问题，要针对本厂实际情况结合自己设备存在的问题，做出正确判断，更重要的是要对整个设备进行优化管理，加大管理监察力度，围绕水质稳定做工作，争取达到对循环水水质、水温的合理控制，防患于未然，在实现节能降耗的同时，为全厂生产设备的安全运行提供有利保障。

2段国内外循环水处理的实际情况

2.1现阶段国内外循环水处理情况

循环水冷却处理技术于上世纪初期已在国外得到了良好的应用和发展，但也因为诸多实际因素的限制暴露出各种问题。上世纪末期循环水处理技术才被引入我国，在经过了一段漫长的发展历程后，方呈现出逐渐成熟趋势。在近几年的发展过程中，全世界循环水处理效率得到了很大程度的提升，应用于循环水处理的相关处理剂也逐渐增多，更甚至发展成为国际化和规模化的处理剂产品，在此方面，我国对于循环水处理剂的进出口量也在不断增长。

2.2现阶段国内外循环水主要处理手段

现阶段我国在处理循环水方面主要应用以下几种方式：首先是化学处理方式，该方式主要通过应用化学药剂，对循环水中所包含的多种不稳定物质实施高强度处理，从而有效降低污水的腐蚀性以及阻止污水结垢，另一方面能够合理降低常规工作状态下的排水量和补水量；其次是物理处理方式，该方式主要是应用相关处理材料对循环水进行科学全面的分析，同时通过改变循环水的能量、温度及压强，有效加强循环水处理材料的抗腐蚀及抗结垢等功能。

3循环水运行中存在的问题

3.1循环水系统内长期漏油

由于设备老化等原因，循环水系统长期漏油，久而久之，这样就会使装置换热设备内表面形成一层油膜，影响循环水的处理效果，泄漏的油脂还会成为众多微生物丰富的营养源，造成循环水系统微生物大量迅速繁殖难以控制，微生物粘泥、藻类急剧增多，使换热器内表面长期被油泥覆盖，致使缓蚀阻垢剂无法与换热器内表面接触从而丧失其缓蚀阻垢作用，导致换热器极易产生结垢和腐蚀。

北京东方君悦大酒店

循环冷却水处理方案

诚信绿洲

2016年12月4.3 技术介绍

A）、不含重金属（Cr等），不以磷为基础的阻垢剂，排污水不造成公害，符合环境保护法规，可节省排污处理费用，并免除处理之麻烦。

B）、媲美铬酸盐法的防蚀效果。

C）、药品中所含之专用分散剂，克服了传统冷却水处理所常发生之结垢问题，碳酸钙阻垢能力达1200ppm。

D）、适合于循环水高倍浓缩操作，因此可节省水费及总操作费用。

我司处理方案分三部份，兹分别说明于后：

a． 结垢抑制

b． 腐蚀抑制

c． 微生物抑制

（A）结垢抑制

我司最新专用分散剂，可防止冷却水系统产生结垢物，甚至水中钙硬度高达1200ppm，亦有优异之分散作用，保持热传金属表面无结垢之虞，高浓缩情况排污水量减少，并产生下列优点：

a. 降低成本：1、用水量减少。 2、用药量节省。

减废功能：水资源充分利用。

附带效益：因本处理方案可适应极差的水质，当补充水质较差时，本处理方案亦能有效因应，从而避免因水质变差导致停机或减量生产。

（B）腐蚀抑制

碳钢腐蚀抑制通常以无机磷酸盐作为阳极及阴极保护，形成坚韧之r-Fe2O3钝化保护膜，避免铁金属游离失去电子，有效抑制铁

材质腐蚀

Fe Fe2++2e-

另外，冷却水中磷酸钙及碳酸钙在阴极高pH位置形成覆盖性保护膜，避免水中O2来接受电子，阻止阴极半反应的发生，腐蚀问题将可彻底抑制

1/2O2+H2O+2e- 2OH-

如图所示

第1页 Fe + o-PO4(p-PO4)  r-Fe2O3

ANODIC PASSVATION

Ca + p-PO4  Ca-p-PO4 

Ca + o-PO4  Ca-o-PO4

Ca + CO32-  CaCO3 
