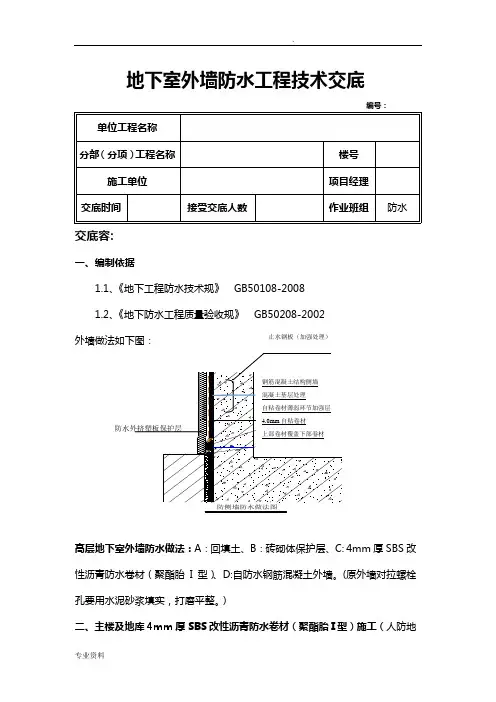

地下室防水工程技术交底

.

专业资料 地下室外墙防水工程技术交底

编号：

单位工程名称

分部（分项）工程名称 楼号

施工单位 项目经理

交底时间 接受交底人数 作业班组 防水

交底容:

一、编制依据

1.1、《地下工程防水技术规》 GB50108-2008

1.2、《地下防水工程质量验收规》 GB50208-2002

外墙做法如下图：

钢筋混凝土结构侧墙BPS-201混凝土基层处理砖砌永久保护墙防侧墙防水做法图沥青密封膏密封1.5mm自粘卷材上部卷材覆盖下部卷材外层卷材覆盖延伸至保护墙顶2.0mm自粘卷材

高层地下室外墙防水做法：A：回填土、B：砖砌体保护层、C: 4mm厚SBS改性沥青防水卷材（聚酯胎I型）、D:自防水钢筋混凝土外墙。(原外墙对拉螺栓孔要用水泥砂浆填实，打磨平整。）

二、主楼及地库4mm厚SBS改性沥青防水卷材（聚酯胎I型）施工（人防地防水外挤塑板保护层 钢筋混凝土结构侧墙

混凝土基层处理

自粘卷材薄弱环节加强层

4.0mm自粘卷材

上部卷材覆盖下部卷材 止水钢板（加强处理）

.

专业资料 下室细部做法同主楼）

1、施工条件

1.1、材料准备：

1.1.1、防水主材：4mm厚SBS改性沥青防水卷材（聚酯胎I型）

1.1.2、防水辅材：基层处理剂、沥青基密封膏、附加层卷材、镀锌收口压条及固定螺钉

1.2、施工机具准备：

包括清理基层用工具，卷材铺贴用施工机具和辅助加热专用机具，必须配备的机具。

机具名称 用途

吹风机 清除基层灰尘

电热风焊枪 卷材搭接处受灰尘污染后处理用

或特殊部位加强粘合用

手持压辊 卷材使压粘结

手持压轮 特殊部位密闭粘合

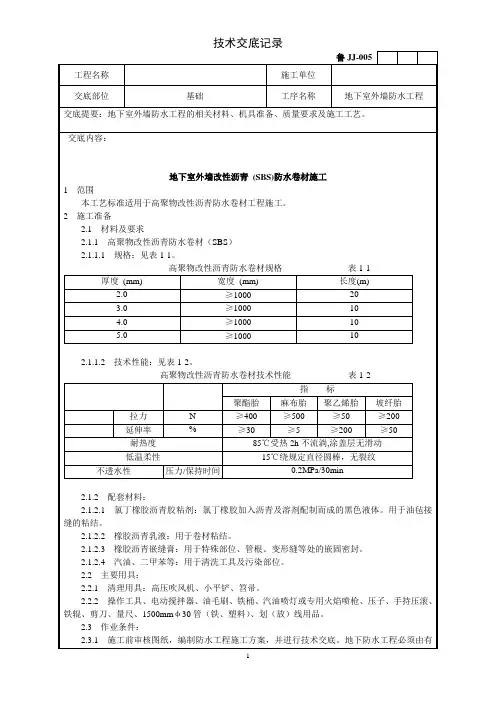

技术交底记录

1 鲁JJ-005

工程名称 施工单位

交底部位 基础 工序名称 地下室外墙防水工程

交底提要：地下室外墙防水工程的相关材料、机具准备、质量要求及施工工艺。

交底内容：

地下室外墙改性沥青 (SBS)防水卷材施工

1 范围

本工艺标准适用于高聚物改性沥青防水卷材工程施工。

2 施工准备

2.1 材料及要求

2.1.1 高聚物改性沥青防水卷材（SBS）

2.1.1.1 规格：见表1-1。

高聚物改性沥青防水卷材规格 表1-1

厚度 (mm) 宽度 (mm) 长度(m)

2.0 ≥1000 20

3.0 ≥1000 10

4.0 ≥1000 10

5.0 ≥1000 10

2.1.1.2 技术性能：见表1-2。

高聚物改性沥青防水卷材技术性能 表1-2

指 标

聚酯胎 麻布胎 聚乙烯胎 坡纤胎

拉力 N ≥400 ≥500 ≥50 ≥200

延伸率 % ≥30 ≥5 ≥200 ≥50

耐热度 85℃受热2h不流淌,涂盖层无滑动

低温柔性 -15℃绕规定直径圆棒，无裂纹

不透水性 压力/保持时间 0.2MPa/30min

2.1.2 配套材料：

2.1.2.1 氯丁橡胶沥青胶粘剂：氯丁橡胶加入沥青及溶剂配制而成的黑色液体。用于油毡接缝的粘结。

2.1.2.2 橡胶沥青乳液：用于卷材粘结。

2.1.2.3 橡胶沥青嵌缝膏：用于特殊部位、管根、变形缝等处的嵌固密封。

2.1.2.4 汽油、二甲苯等：用于清洗工具及污染部位。

2.2 主要用具：

2.2.1 清理用具：高压吹风机、小平铲、笤帚。

1 防水工程施工技术交底

工程名称 广电兰亭盛荟B4地块项目 分部工程 基础、主体

分项工程名称：地下室、卫生间、屋面防水

交底内容：

一、总体要求

1、防水分项工程必须实行样板先行制度，经验收合格后方能进入大面积施工。

2、防水分项工程必须实行工序交接制度，经验收合格后方能进入下道工序施工。

3、本工程地下室底板、集水井、电梯井、承台均采用1.5厚JS防水；地下室外墙采用2厚自粘聚合物改性沥青防水卷材（无胎、PE、I型）；地下室顶板二层防水，分别是4厚SBS自粘改性沥青耐根穿刺防水卷材，4厚弹性体SBS改性沥青防水卷材；卫生间采用1.5厚JS防水；屋面二层防水，底层是1.5厚双组份聚氨酯涂料，面层为2厚SBS自粘改性沥青防水卷材（聚酯胎I型）。

4、所有类型防水材料均应有出厂合格证、一检报告，复检合格后方能使用。

二、JS防水涂料施工技术交底

1、施工准备

（1）主要材料

聚合物水泥防水涂料（又称JS复合涂料）。

（2）主要机具

① 基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚等。

② 取料配料工具：台秤、搅拌器、材料筒等。

③ 涂料涂覆工具：滚刷、刮板、刷子等。 2 （3）作业条件

① 基面清理完毕后经项目部人员验收合格方能进行施工。

② 卫生间泛水坡度：与地漏距离小于2m，坡度为2cm，与地漏距离大于2m，坡度为1%，不得积水。

③ 遇转角处等部位，水泥砂浆应抹成小圆角。

④ 与相连接的管件、卫生洁具、地漏、排水口等应在防水层施工前先将预留管道安装牢固。预留管道未安装完不得进行防水层施工。转角处水泥砂浆收头圆滑，管根处按设计要求用密封石膏嵌填密实。

⑤ 房间光线不足时，应有低压照明和通风设施，施工现场严禁烟火。

2、施工工艺

清理基层→配制防水涂料→基层处理剂→底面防水层→细部附加层→涂刷中间防水层→涂刷表面防水层→点粘油毡（底板）→保护层（底板）→自检、清扫→第一次试水→饰面施工→第二次试水→工程质量验收（卫生间需试水）

技术交底记录

表C2-1 编号 003

工程名称 长沙“星湖湾”二期一标建设工程 交底日期 2015年6 月8日

施工单位 中国水利水电第二工程局有限公司 分项工程名称 防水工程

交底提要 地下室防水及保护层技术交底

交底内容：

一、 作业条件

防水基层（基础垫层）检查验收，应达到如下要求（防水基层验收合格，办理隐检后，方可进行下道工序）：

1、基层坚实、有足够强度，表面清洁干燥，无浮土、砂粒等污物；

2、基层表面应平整、光滑、无松动，对于残留的砂浆或突起物应以铲刀削平，不允许有凹凸不平及起砂现象，阴阳角抹成圆弧形，圆弧半径为50mm, 管道等细部基层应抹成圆台状高处基层至少20mm。基层表面平整度检查：2m靠尺检查，与靠尺最大空隙≤5mm。

3、基层应干燥，含水率应小于9%，具体检测方法为（参考）：用1m2见方的防水卷材覆盖在基层上3-4小时，揭开卷材后基层表面和卷材覆盖面干燥、无水印则可视基层干燥，可以进行卷材的铺贴。

4、防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工分包单位资质齐备，现场管理人员和操作人员持证上岗。

5、防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好足够干粉灭火器，严防火灾发生。

6、做好安全防护：基坑边已用钢管做好围护，并通过验收。

二、 材料要求

1、地下室底板、外墙、顶板采用一道4mm厚SBS改性沥青防水卷材（聚酯胎），0.3mm厚塑料膜保护层，50mm厚细石混凝土保护层，钢筋混凝土自防水地下室底板（P6抗渗）。

防水材料应具有产品合格证，性能检测报告、材料品种规格性能等应符合现行国家产品标准和设计要求。

2、SBS改性沥青防水卷材质量应符合下表要求：（依据《地下工程防水技术规范》GB50018-2008。 卷材各项技术指标及要求

序 号 项 目 技术指标及要求

1 厚度 4mm

2 不透水性 0.3Mpa 30Min不透水
