双调谐回路放大器实验报告

  • 格式：doc
  • 大小：35.50 KB
  • 文档页数：19

---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 1 双调谐回路放大器实验报告

篇一：实验一 调谐放大器 实验报告

实验一 调谐放大器 实验报告

一、实验目的

1.熟悉电子元器件和高频电路实验箱。

2.练习使用示波器、信号发生器和万用表。

3.熟悉谐振电路的幅频特性分析——通频带与选择性。

4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。

5.熟悉和了解放大器的动态范围及其测试方法。

二、实验仪器

1.双踪示波器2.高频信号发生器3.万用表4.实验板G1

三、实验内容及步骤 ---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 2 单调谐回路谐振放大器

1.实验电路见图1-1

L1

图 1-1 单调谐回路谐振放大器原理图

（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）

（2）接线后仔细检查，确认无误后接通电源。

2.静态测量

实验电路中选Re=1K，

测量各静态工作点，并计算完成表1-1

表1-1

*Vb,Ve是三极管的基极和发射极对地电压。

3.动态研究

（1）测量放大器的动态范围Vi ~ Vo（在谐振点上）

a.选R=10K ，Re=1K 。把高频信号---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 3 发生器接到电路输入端，电路输出端接示波器。选择正常放大区的输入电压Vi，调节频率f使其为，调节Ct，使回路“谐振”，此时调节Vi由变到，逐点记录Vo电压，完成表1-2的第二行。（Vi的各点测量值也可根据情况自己选定）

b.当Re分别为500Ω，2KΩ 时，重复上述过程，完成表1-2的第

三、四行。在同一坐标纸上画出Ic不同时的动态范围曲线Vo—Vi,并进行比较与分析。

*Vi , Vo可视为峰峰值

（2）测量放大器的频率特性 a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为

，调节Ct使回路谐振，使输出电压幅度为最大，此时的

回路谐振频率f0=为中心频率，然后保持输入电压 Vi不

变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注 ---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 4 意测量Vo变化快的点），测得在不同频率f时对应的输出电压Vo，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确

定，即信号的幅值为信号最大幅值的倍的两个频率之差为

放大器的3dB带宽）。

b.改变回路电阻R=2K 、470Ω，重复上述操作，完成表1-3 的第

三、四行。画出不同谐振回路电阻对应的幅频特性曲线，比较通

频带。

计算 f0=时的电压放大倍数及回路的通频带和Q值

A=vo/vi=/=

BW=fmax-fmin=fo/Q=

Q=R/=

四、实验总结

本实验的关键是谐振点的调节。

动态测量过程中，应保持在同一谐振点上。另外值得注意的是不

同的Re值对输入信号的影响。对于---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 5 不同的Re值在增大过程中出现

不同程度的失真的现象，是由于经三极管放大后相对谐振回路输入过大造成的。

测放大器频率特性时，应注意选择谐振点附近的频率下的输出，找出Vo的突变点，以便确定不同的R对应的同频带，以判断频率选择性，确定最佳匹配负载。

篇二：单调谐回路谐振放大器实验报告

—、实验准备

1．做本实验时应具备的知识点： ?

放大器静态工作点 ? LC并联谐振回路 ?

单调谐放大器幅频特性 2．做本实验时所用到的仪器： ? 单调谐回路谐振放大器模块 ? 双踪示波器 ? 万用表 ? 频率计 ? 高频信号源

二、实验目的

1．熟悉电子元器件和高频电子线路实验系统； 2．掌握单调谐回路谐振放大器的基本工作原理； 3. 熟悉放大器静---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 6 态工作点的测量方法；

4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通

频带、Q值）的影响；

5．掌握测量放大器幅频特性的方法。

三、实验内容

1．用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点； 2．用示波器测量单调谐放大器的幅频特性；

3．用示波器观察静态工作点对单调谐放大器幅频特性的影响； 4．用示波器观察集电极负载对单调谐放大器幅频特性的影响。

四、基本原理

1．单调谐回路谐振放大器原理

小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。单调谐回路谐振放大器原理电路如图1-1所示。图中，---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 7 RB1、RB2、RE用以保证晶体管工作于放大区域，从而放大器工作于甲类。CE是RE的旁路电容，CB、CC是输入、输出耦合电容，L、C是谐振回路，RC是集电极（交流）电阻，它决定了回路Q值、带宽。为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。

高频电路实验报告

图1-2 单调谐回路谐振放大器实验电路图

第 3 页 共 5 页

2．单调谐回路谐振放大器实验电路

单调谐回路谐振放大器实验电路如图1-2所示。其基本部分与图1-1相同。图中，1C2用来调谐，1K02用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q值）的影响。1W01用以改变基极偏置电压，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q值）的影响。1Q02为射极跟随器，主要用于提高---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 8 带负载能力。

五、实验步骤

1．实验准备

（1）插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关1K01。 （2）接通电源，此时电源指示灯亮。 2．单调谐回路谐振放大器幅频特性测量

测量幅频特性通常有两种方法，即扫频法和点测法。扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

（1）扫频法，即用扫频仪直接测量放大器的幅频特性曲线。用扫频仪测出的单调谐放大器幅频特性曲线如下图：

图1-3 扫频仪测量的幅频特性

（2）点测发，其步骤如下： ---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 9 ① 1K02置“off“位，即断开集电极电阻1R3，调整1W01使1Q01的基极直流电压为左右（用三用表直流电压档测量1R1下端），这样放大器工作于放大状态。高频信号源输出连接到单调谐放大器的输入端（1P01）。示波器CH1接放大器的输入端1TP01，示波器CH2

接单

调谐放大器的输出端1TP02，调整高频信号源频率为 （用频率计测量），高频信号源输出幅度（峰-峰值）为200mv（示波器CH1监测）。调整单调谐放大器的电容1C2，使放大器的输出为最大值（示波器CH2监测）。此时回路谐振于。比较此时输入输出幅度大小，并算出放大倍数。

②按照表1-2改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-2。 ---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 10 表1-2

③以横轴为频率，纵轴为电压幅值，按照表1-2，画出单调谐放大器的幅频特性曲线。

篇三：高频小信号调谐放大器实验报告

高频小信号调谐放大器

实验报告

姓名： 学号： 班级： 日期：

高频小信号调谐放大器实验

一、实验目的

1. 掌握小信号调谐放大器的基本工作原理；

2. 掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算； 3. 了解高频小信号放大器动态范围的测试方法；

二、实验仪器与设备

高频电子线路综合实验箱；扫频仪；

高频信号发生器；双踪示波器

三、实验原理

（一）单调谐放大器

合集下载

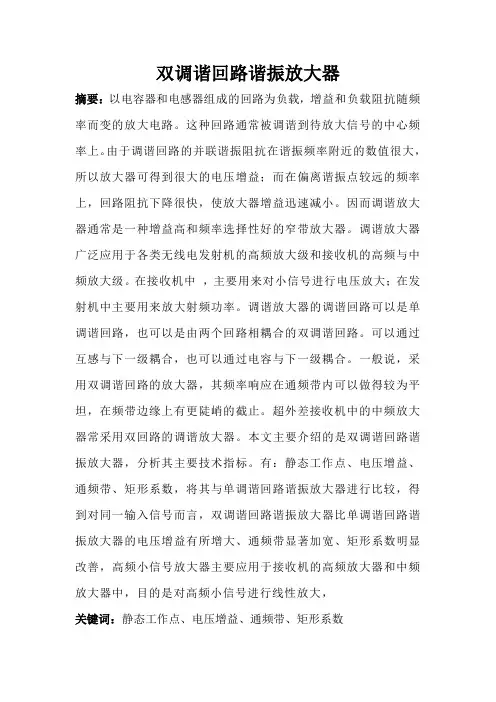

双调谐回路谐振放大器

双调谐回路谐振放大器

双调谐回路谐振放大器

摘要：以电容器和电感器组成的回路为负载，增益和负载阻抗随频率而变的放大电路。这种回路通常被调谐到待放大信号的中心频率上。由于调谐回路的并联谐振阻抗在谐振频率附近的数值很大，所以放大器可得到很大的电压增益；而在偏离谐振点较远的频率上，回路阻抗下降很快，使放大器增益迅速减小。因而调谐放大器通常是一种增益高和频率选择性好的窄带放大器。调谐放大器广泛应用于各类无线电发射机的高频放大级和接收机的高频与中频放大级。在接收机中 ，主要用来对小信号进行电压放大；在发射机中主要用来放大射频功率。调谐放大器的调谐回路可以是单调谐回路，也可以是由两个回路相耦合的双调谐回路。可以通过互感与下一级耦合，也可以通过电容与下一级耦合。一般说，采用双调谐回路的放大器，其频率响应在通频带内可以做得较为平坦，在频带边缘上有更陡峭的截止。超外差接收机中的中频放大器常采用双回路的调谐放大器。本文主要介绍的是双调谐回路谐振放大器，分析其主要技术指标。有：静态工作点、电压增益、通频带、矩形系数，将其与单调谐回路谐振放大器进行比较，得到对同一输入信号而言，双调谐回路谐振放大器比单调谐回路谐振放大器的电压增益有所增大、通频带显著加宽、矩形系数明显改善，高频小信号放大器主要应用于接收机的高频放大器和中频放大器中，目的是对高频小信号进行线性放大，

关键词：静态工作点、电压增益、通频带、矩形系数 正文：

一、任务要求

1、 三极管输入、输出特性的测试，作为设置静态工作点的依据；

2、 调整合适的静态工作点，测出各级静态工作点，并尝试将R1改为可变电阻，观察其波形的变化并描述相关失真情况；

3、 进行双调谐回路谐振放大器的特性分析：电压增益（放大倍数）、通频带分析；

4、 双调谐回路谐振放大器的RF（射频电流）特性如何？并与单调谐回路放大器相比较；

5、 测量谐振频率0f,并将电源频率改变为00ffff、时，并观察其输出波形的变化，其输出特性；

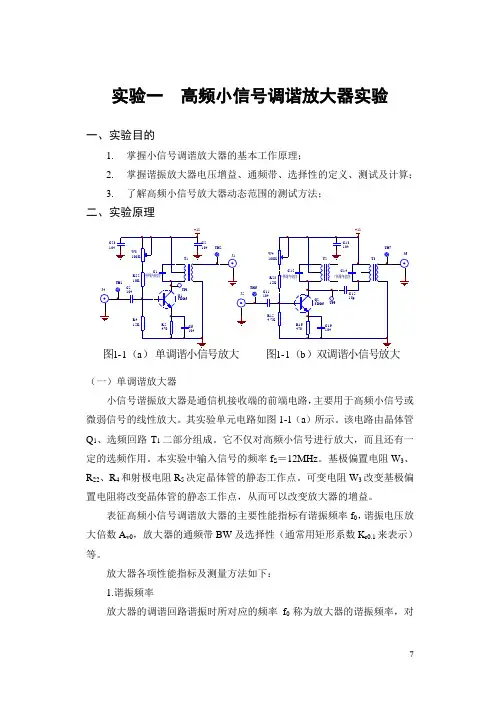

实验一 小信号调谐(单、双调谐)放大器实验2012

实验一 小信号调谐(单、双调谐)放大器实验2012

7 实验一 高频小信号调谐放大器实验

一、实验目的

1. 掌握小信号调谐放大器的基本工作原理；

2. 掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；

3. 了解高频小信号放大器动态范围的测试方法；

二、实验原理

J6J5J4J1+12+12图1-1（a） 单调谐小信号放大图1-1（b）双调谐小信号放大 R415KR5470R154.7KR16470C2104C6104C1中周内电容C5104C11104C19104C12中周内电容C1510pC13104C14中周内电容Q13DG6Q23DG6TH1TH2TH6TH7T3T2T1TP6TP3C23104W3100KW4100KR2210KR2315K

（一）单调谐放大器

小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。其实验单元电路如图1-1（a）所示。该电路由晶体管Q1、选频回路T1二部分组成。它不仅对高频小信号进行放大，而且还有一定的选频作用。本实验中输入信号的频率fS＝12MHz。基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数Av0，放大器的通频带BW及选择性（通常用矩形系数Kr0.1来表示）等。

放大器各项性能指标及测量方法如下：

1.谐振频率

放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对 8 于图1-1（a）所示电路（也是以下各项指标所对应电路），f0的表达式为

LCf210

式中，L为调谐回路电感线圈的电感量；

C为调谐回路的总电容，C的表达式为

ieoeCPCPCC2221

式中， Coe为晶体管的输出电容；Cie为晶体管的输入电容；P1为初级线圈抽头系数；P2为次级线圈抽头系数。

双调谐回路谐振放大器实验报告

双调谐回路谐振放大器实验报告

双调谐回路谐振放大器实验报告

一、实验目的

本实验旨在掌握双调谐回路谐振放大器的基本原理和工作特性，熟悉其电路结构和参数调节方法。

二、实验原理

1. 双调谐回路谐振放大器的基本原理

双调谐回路谐振放大器是一种利用共振电路进行信号放大的电路。其基本原理是利用共振电路对输入信号进行滤波和增强，从而达到放大信号的目的。

2. 双调谐回路谐振放大器的电路结构

双调谐回路谐振放大器由两个并联的LC串联共振回路组成，其中一个LC串联共振回路用于输入端滤波，另一个LC串联共振回路用于输出端滤波。两个共振回路之间通过一个晶体管进行耦合。

3. 双调谐回路谐振放大器的参数调节方法

双调谐回路谐振放大器需要根据具体情况进行参数调节，以达到最佳工作状态。常见的参数包括输入电容、输出电容、输入感抗、输出感抗等。

三、实验步骤

1. 按照图1所示连接电路，并将信号发生器连接到输入端。

2. 调节信号发生器输出频率为100kHz，同时调节电位器，使得输入端的电压达到最大值。

3. 测量输出端的电压大小，记录下来。

4. 逐步改变信号发生器输出频率，重复步骤2和步骤3，记录下不同频率下的输出电压值。

5. 根据实验数据绘制出输入频率与输出电压之间的关系曲线，并分析其特性。

四、实验结果与分析

经过实验测量和数据处理，得到了如下的输入频率与输出电压之间的关系曲线：

从图中可以看出，在谐振频率附近，输出电压达到了最大值。这是因为此时双调谐回路处于共振状态，能够对输入信号进行滤波和增强。而在谐振频率两侧，输出电压逐渐降低。这是因为此时双调谐回路对输入信号的滤波效果不佳，无法将其有效放大。

五、实验总结

通过本次实验，我们深入了解了双调谐回路谐振放大器的基本原理和工作特性，并掌握了其参数调节方法。同时，在实验过程中我们也学会了如何使用信号发生器和示波器进行电路测试和数据处理。这些都为我们今后的学习和研究提供了重要的基础。

实验报告

实验报告

实验讲义

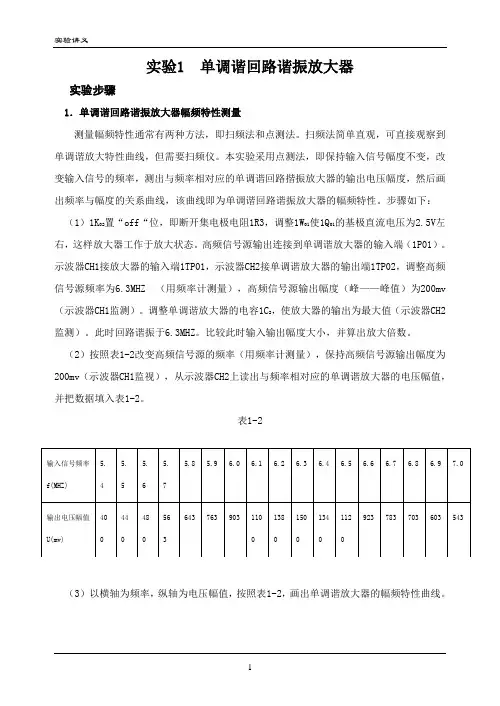

1 实验1 单调谐回路谐振放大器

实验步骤

1．单调谐回路谐振放大器幅频特性测量

测量幅频特性通常有两种方法，即扫频法和点测法。扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。步骤如下：

（1）1K02置“off“位，即断开集电极电阻1R3，调整1W01使1Q01的基极直流电压为2.5V左右，这样放大器工作于放大状态。高频信号源输出连接到单调谐放大器的输入端（1P01）。示波器CH1接放大器的输入端1TP01，示波器CH2接单调谐放大器的输出端1TP02，调整高频信号源频率为6.3MHZ （用频率计测量），高频信号源输出幅度（峰——峰值）为200mv（示波器CH1监测）。调整单调谐放大器的电容1C2，使放大器的输出为最大值（示波器CH2监测）。此时回路谐振于6.3MHZ。比较此时输入输出幅度大小，并算出放大倍数。

（2）按照表1-2改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-2。

表1-2

（3）以横轴为频率，纵轴为电压幅值，按照表1-2，画出单调谐放大器的幅频特性曲线。 输入信号频率f(MHZ) 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0

输出电压幅值U(mv) 400 440 480 563 643 763 903 1100 1380 1500 1340 1120 923 783 703 603 543 实验讲义

2

3．观察静态工作点对单调谐放大器幅频特性的影响。
