泡沫灭火系统的组成和分类

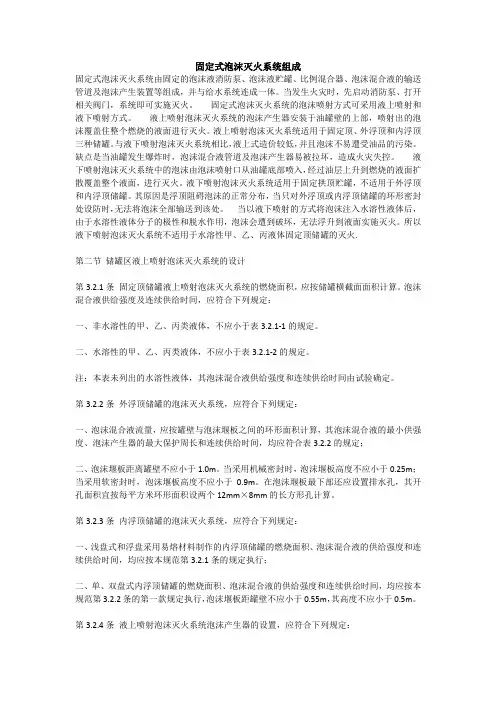

固定式泡沫灭火系统组成

固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。 固定式泡沫灭火系统的泡沫喷射方式可采用液上喷射和液下喷射方式。 液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。缺点是当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。 液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。 当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火.

第二节 储罐区液上喷射泡沫灭火系统的设计

第3.2.1条 固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。泡沫混合液供给强度及连续供给时间，应符合下列规定：

一、非水溶性的甲、乙、丙类液体，不应小于表3.2.1-1的规定。

二、水溶性的甲、乙、丙类液体，不应小于表3.2.1-2的规定。

注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间由试验确定。

第3.2.2条 外浮顶储罐的泡沫灭火系统，应符合下列规定：

一、泡沫混合液流量，应按罐壁与泡沫堰板之间的环形面积计算，其泡沫混合液的最小供强度、泡沫产生器的最大保护周长和连续供给时间，均应符合表3.2.2的规定；

一级消防工程师备考必背考点

《技术实务》消防工程师考试备考资料

第 1 页，共 3 页

第三篇建筑消防设施

第七章泡沫灭火系统

第一节系统的灭火机理

隔氧窒息作用、辐射热阻隔作用、吸热冷却作用。

第二节系统的组成和分类

一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器（装置）、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。第二节系统的组成和分类

二、系统的分类（一）按喷射方式划分液上喷射系统、液下喷射系统、半液下喷射系统（二）按系统结构划分固定式系统、半固定式系统、移动式系统（三）按发泡倍数划分类型倍数系统特点低倍数＜20甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统中倍数20～200在实际工程中应用较少，且多用作辅助灭火设施。高倍数＞200

液上喷射系统泡沫不易受油的污染、可以使用廉价的普通蛋白泡沫等优点。它有固定式、半固定式、移动式三种应用形式。液下系统通常设计为固定式和半固定式。

水溶性液体火灾必须选用抗溶性泡沫液。扑救水溶性液体火灾应采用液上喷射或半液下喷射泡沫，不能采用液下喷射泡沫。对于非水溶性液体火灾，当采用液上喷射泡沫灭火时，选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液均可；当采用液下喷射泡沫灭火时，必须选用氟蛋白、成膜氟蛋白或水成膜泡沫液。消防工程师考试备考资料

第 2 页，共 3 页第三节系统形式的选择

一、系统选择基本要求

（1）甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统。（2）甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：油罐中倍数泡沫灭火系统宜为固定式，应选用液上喷射系统。（3）储罐区泡沫灭火系统的选择，应符合下列规定：烃类液体固定顶储罐，可选用液上喷射、液下喷射或半液下喷射系统；水溶性甲、乙、丙类液体的固定顶储罐，应选用液上喷射或半液下喷射系统；外浮顶和内浮顶储罐应选用液上喷射系统；烃类液体外浮顶储罐、内浮顶储罐、直径大于18m的固定顶储罐以及水溶性液体的立式储罐，不得选用泡沫炮作为主要灭火设施；高度大于7m或直径大于9m的固定顶储罐，不得选用泡沫枪作为主要灭火设施。

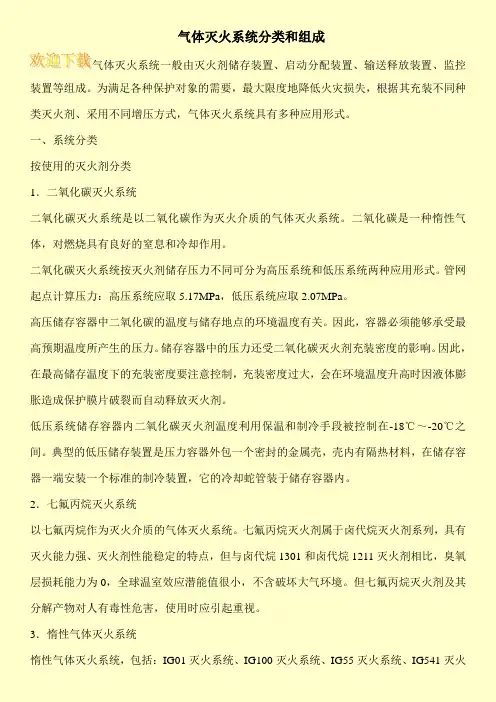

气体灭火系统分类和组成

气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类

按使用的灭火剂分类

1．二氧化碳灭火系统

二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统和低压系统两种应用形式。管网起点计算压力：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。因此，容器必须能够承受最高预期温度所产生的压力。储存容器中的压力还受二氧化碳灭火剂充装密度的影响。因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统

以七氟丙烷作为灭火介质的气体灭火系统。七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力为0，全球温室效应潜能值很小，不含破坏大气环境。但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统

惰性气体灭火系统，包括：IG01灭火系统、IG100灭火系统、IG55灭火系统、IG541灭火

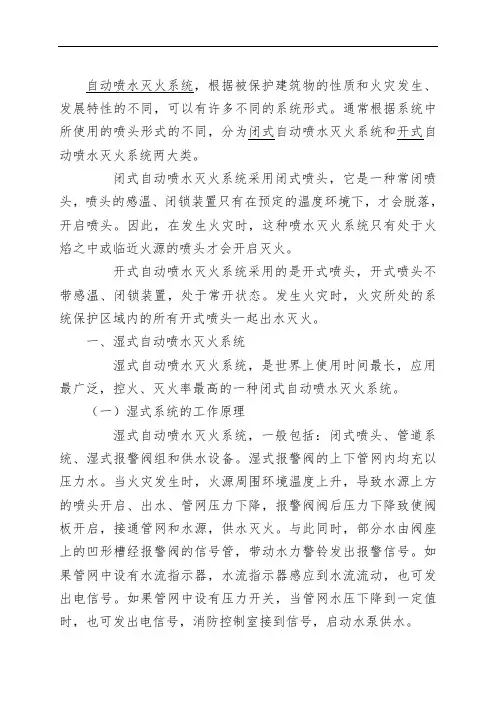

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

一、湿式自动喷水灭火系统

湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统。

（一）湿式系统的工作原理

湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。湿式报警阀的上下管网内均充以压力水。当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。

(二)系统的适用范围和使用要求

1．适应范围

在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。

2．系统特点

湿式自动喷水灭火系统主要有以下一些特点：

(1)结构简单，使用可靠

(2)系统施工简单

(3)灭火速度快、控火效率

(4)系统投资省，比较经济。

(5)适用范围广。
