alphacam使用教程(1)

alphacam使用教程

alphacam使用教程

第一章档案操作命令

1．1．1功能设置绘图环境，创建一个新的图形文件。

2．输出方法

（1）下拉菜单档案开新档案

（2）工具栏标准

按钮

1．1．2当起旧档

1．功能打开一个已存在的图形文件。2．输入方法

（1）下拉菜单档案开旧档案

（2）工具栏标准

按钮

1．1．3插入图档

1．功能填入一个已经存有的图形2．输出方法

（1）下拉菜单档案插入档案

（2）工具栏标准按钮

3．命令及提示执行该命令后，屏幕上弹出“打开”对话框，如下图所示。可以

从中挑选恰当的路径和文件名，关上一张旧有的图形展开操作方式。

1．1．4保存档案

1．存储档案

（1）功能保存当前的图形文件（2）输入方法

1）下拉菜单档案存储档案 2）工具栏标准按钮

2．contacts新档

1．1．5插入cad

1．功能从其他软件中输出一些图形（autocad,coreldraw,mastercam,pro-e等）

此版本适用教学，不得用于商业用途，违者追究法律责任！请购买正版软件

alphacam采用教程

2．输入方法

（1）下拉菜单档案存储档案（2）工具栏标准

按钮

3．命令及提示信息继续执行该命令后，屏幕装弹出来“输出cad”对话框，如下图右图。

首先要确定好输入图形的格式（*），再去查找文件

1．1．6输入cad

1．功能从当前的档案中以所选择的格式输出2．输入命令

（1）下拉菜单档案输入cad

3．命令及提示执行该命令后，屏幕上弹出“输入cad”对话框，如下图所示。

首先挑选格式，再定义文件名。

1．1．7选择后处理器

1．功能挑选后处理（针对多个后处理器而言）2．输出命令

（1）下拉菜单档案选择后处理器

（2）工具栏标准

按钮

3．命令及提示信息继续执行该命令后，屏幕装弹出来“挑选后处理器，如下图右图。

不同后处理器所产生的nc代码是不一样。路径选择：安装目录alphacam此版本适用教学，不得用于商业用途，违者追究法律责任！请购买正版软件 alphacam采用教程

1．1．8列出nc程式

1．功能通过它可以看见所分解成nc代码

2．输入方法

（1）下拉菜单档案列举nc程式

（2）工具栏标准

按钮

3．命令及提示执行该命令后，屏幕上弹出“列出nc程式”，如下图所示。

1．1．9去除记忆体

1．功能有选择的删除屏幕上不想要的全部图形2．输入方法

（1）下拉菜单档案去除记忆体

（2）工具栏标准按钮

此版本适用于教学，严禁用作商业用途，违者追责法律责任！恳请出售正版软件

alphacam使用教程

3．命令及提示信息继续执行该命令后，屏幕装弹出来“去除记忆体”，如下图右图。

第二章

几何图形

2．1线段

1．功能绘制一段或多段相连接直线段。其中的每一段就是单一制的图形对象。2．输出方法

（1）下拉菜单几何图形线段

（2）工具栏标准

按钮

2．2弧

1．功能绘制圆弧2．输入方法 （1）下拉菜单几何图形弧

（2）工具栏标准

按钮

3．提示：指定弧的起点和终点

4．表明alphacam提供更多多种绘制圆弧的方式，存有以下几种：

2．3圆

1．功能绘制圆2．输出方法

（1）下拉菜单几何图形圆

（2）工具栏标准

按钮

3．提示信息：选定圆的半径

4．说明alphacam提供多种绘制圆的方式，有以下几种：

此版本适用于教学，严禁用作商业用途，违者追责法律责任！恳请出售正版软件

alphacam使用教程

2．4矩形

1．功能绘制矩形2．输入方法

（1）下拉菜单几何图形矩形矩形

（2）工具栏标准

按钮

3．提示：选择第一角落点和第二角落点

2．5文字

1．功能在屏幕上输入文字2．输入方法

（1）下拉菜单几何图形文字

（2）工具栏标准

按钮 3．出现以下对话框，选择所要的文字格式大小等，如下图所示：

2．6椭圆

1．功能绘制椭圆2．输入方法

（1）下拉菜单几何图形椭圆

（2）工具栏标准

按钮

此版本适用教学，不得用于商业用途，违者追究法律责任！请购买正版软件

合集下载

ALPHACAM中文利用手册

ALPHACAM中文利用手册

第一章 简介

关于利用本手册

本手册系提供程序的利用及操作的详细说明。通常您可在程工主画面的辅助说明中寻觅相关的利用说明。而本手册那么是更详细，依照章节的画面说明。此手册应在利用软件以后，有所疑问，再来查询之用。

本手的适应用法

应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ],

[Spacebar ] , [F4 ] , [A ] , [B ] , [S] 等。而二键同时按时，那么以：[Ctrl ] + [S]表示。而键须依序而按，那么以：[Atl ] , [F ], [O]表示。在程序操作时，而鼠标最经常使用到。在手册中，按鼠标系以“按”及符号Θ表示。按鼠标右键那么为R-Θ。按鼠标2次，那么以“按二次”说明，而以符号2Θ表示按鼠标左键二次。而按左键一次选取，那么以Θ符号表示。

指令及选项的利历时，那么以粗黑大字表示。主菜单及次选项是以阶级表示。例如：几何图形|弧 |二点+半径。黑三角表示主菜单下，它会再开一个次选项视图。假设是同一主菜单下，有多个指令要利用，全阶级表示那么代繁锁，那么次选项那么以|拷贝|来表示。

指令选用能够用滑或键。假设用键躩，先按Atl，再依序按下标线的字母。例如：Atl,F,O,表示 档案|开始旧文件…指令。

另一个指令选取法，是所谓的“热键”。其法表示在选项屏幕中，以“Ctrl+键”表示，例如：档案|贮存档案Ctrl+S。利历时，即先按Ctrl键。手册以Ctrl+Spacebar表示。

大部份指令有一更快速，直接的选用法：“图像”按钮。假设此指令有图像钮可供选用，那么会在指令到列的最后以其图像显示出来，例如：

几何图形|APS快速几何图形|线到弧熔接

假设该指令还有“热键”，那么会在它的指令列及图像以后，再把热键列出，例如：

档案|开启档案 Ctrl+O.

开/关的指令，表示“开”或“关”那么是在指令的前面打上一个勾勾表示。例如：

ALPHACAM中文使用手册

ALPHACAM中文使用手册

第一章 简介

关于使用本手册

本手册系提供程序的使用及操作的详细说明。通常您可在程工主画面的辅助说明中寻找相关的使用说明。而本手册则是更详细，依照章节的画面说明。此手册应在使用软件之后，有所疑问，再来查询之用。

本手的习惯用法

应按何键，系统以完整符号表示，如：[Enter] , [Esc] , [Tab ], [Ctrl ] , [Shift ],

[Spacebar ] , [F4 ] , [A ] , [B ] , [S] 等。而二键同时按时，则以：[Ctrl ] + [S]表示。而键须依序而按，则以：[Atl ] , [F ], [O]表示。在程序操作时，而鼠标最常用到。在手册中，按鼠标系以“按”及符号Θ表示。按鼠标右键则为R-Θ。按鼠标2次，则以“按二次”说明，而以符号2Θ表示按鼠标左键二次。而按左键一次选取，则以Θ符号表示。

指令及选项的使用时，则以粗黑大字表示。主菜单及次选项是以阶层表示。例如：几何图形|弧 |二点+半径。黑三角表示主菜单下，它会再开一个次选项视图。若是同一主菜单下，有多个指令要使用，全阶层表示则代繁锁，则次选项则以|拷贝|来表示。

指令选用可以用滑或键。若用键躩，先按Atl，再依序按下标线的字母。例如：Atl,F,O,表示 档案|开始旧文件…指令。

另一个指令选取法，是所谓的“热键”。其法表示在选项屏幕中，以“Ctrl+键”表示，例如：档案|储存档案Ctrl+S。使用时，即先按Ctrl键。手册以Ctrl+Spacebar表示。

）

大部份指令有一更快速，直接的选用法：“图像”按钮。若此指令有图像钮可供选用，则会在指令到列的最后以其图像显示出来，例如：

几何图形|APS快速几何图形|线到弧熔接

若该指令还有“热键”，则会在它的指令列及图像之后，再把热键列出，例如：

档案|开启档案 Ctrl+O.

开/关的指令，表示“开”或“关”则是在指令的前面打上一个勾勾表示。例如：

alphacam编程-曲面（一）

alphacam编程-曲面（一）

alphacam编程-曲⾯（⼀）

說明: 以斷⾯線(1)延⼀引導線(2)產⽣曲⾯，引導線的⽅向會影響曲⾯的⽅向 下拉式指令:幾何圖形》3D 曲⾯》掃略曲⾯(兩條曲線)

圖像式指令:

輔助說明: 引導線的⽅向可使⽤顯⽰⼑具⽅向 來看，若須更改⽅向可使

⽤⼑具⽅向 來更改

步驟:1.開啟範例圖檔 C:\LICOMDIR\3DTUTOR\ 3d swept surfaces.amd2.執⾏3D 曲⾯ 選擇

3. 在如下之對話框中選擇

4. 選擇圖形

(1) 5. 選擇圖形(2)

說明: 以斷⾯線(1)延⼀引導線(2)逐漸變化到斷⾯線(3)，兩斷⾯線⽅向須⼀

致否則曲⾯會扭曲，若須更改⽅向可使⽤⼑具⽅向指令來更改下拉式指令:幾何圖形》3D曲⾯》掃略曲⾯(三條曲線)

圖像式指令:

步驟: 1.開啟範例圖檔C:\LICOMDIR\3DTUTOR\3d swept surfaces.amd

2. 執⾏3D曲⾯選擇

3. 在右側之對話框中選擇

4. 選擇圖形(1)

5. 選擇圖形(2)

6. 選擇圖形(3)

Alpha Cam 3D辅助教材

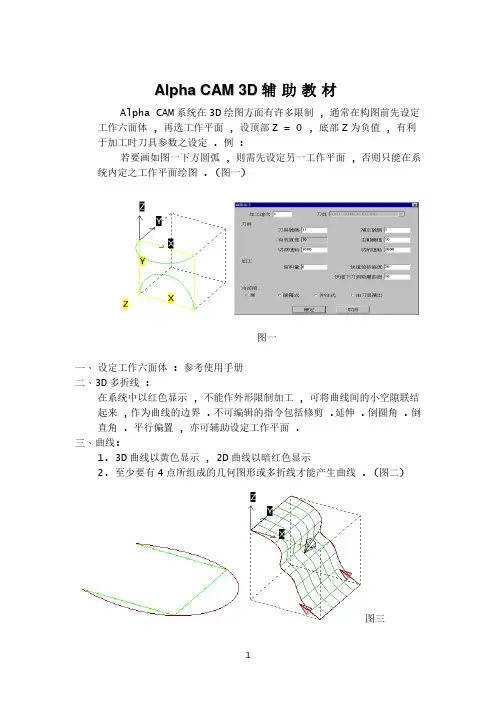

Alpha Cam 3D辅助教材

1

Alpha CAM 3D辅助教材

Alpha CAM系统在3D绘图方面有许多限制 , 通常在构图前先设定工作六面体 , 再选工作平面 , 设顶部Z = 0 , 底部Z为负值 , 有利于加工时刀具参数之设定 . 例 :

若要画如图一下方圆弧 , 则需先设定另一工作平面 , 否则只能在系统内定之工作平面绘图 . (图一)

图一

一、 设定工作六面体 : 参考使用手册

二、 3D多折线 :

在系统中以红色显示 , 不能作外形限制加工 , 可将曲线间的小空隙联结起来 , 作为曲线的边界 . 不可编辑的指令包括修剪 .延伸 . 倒圆角 . 倒直角 . 平行偏置 , 亦可辅助设定工作平面 .

三、 曲线:

1. 3D曲线以黄色显示 , 2D曲线以暗红色显示

2. 至少要有4点所组成的几何图形或多折线才能产生曲线 . (图二)

图三 2

3 曲线反向指令用在改变曲线方向 , 刀具方向反向指令用在改变曲面方向 . (图三)

四、 3D曲面 :

1. 建构3D曲面时 ,曲线方向甚为重要 , 如扫掠曲面 ; 先以快速键

或显示下拉菜单_显示选择_显示刀具方向,将曲线方向显示,曲线方向须相同 , 否则曲面即扭曲 . 调整曲线方向可用加工_刀具方向调整 . 调整曲面方向可用3D刀具方向反向 .

2. 曲面不可使用之编辑指令 :

数组 、 拉伸 、 截断 、修剪 、 分解 、 连结 、 延伸 、 倒圆角 、倒直角.

五、 3D曲面指令 :

1. 扫掠曲面(2曲线)

以一断面线延一引导曲线产生一曲面 .(图四)

图四

2. 扫掠曲面(3曲线)

与(2曲线)扫掠曲面不同的是起始断面线和结束断面线的图形可以不相同 . (图五)

图五 3

3. 昆式曲面(4曲线)

任意四条线 , 可在不同平面 , 选取边的顺序不重要 , 但必须为封闭之轮廓 . (图六)

图六

4. 昆式曲面(3曲线)

图七
