土工击实试验报告

土工击实试验报告 编号 ×××

试验编号 2005—736

委托编号 2005—1237

工程名称及部位 ××工程基槽回填 试样编号 002

委托单位 ××建筑工程公司 试验委托人 ×××

结构类型 框架 填土部位 ①～○12/○A～○F轴基槽

要求压实系数（λc) 0.85 土样种类 灰土

来样日期 ××××年××月××日 试验日期 ××××年××月××日

试验结果 最优含水量（Wop)=18.9%

最大干密度（ρdmax)=1.78g/cm3

控制指标（控制干密度）

最大干密度×要求压实系数=1.51g/cm3

结论：

依据《土工试验方法标准》（GB/T 50123—1999）标准，最佳含水率为18.9%，最大干密度为1.78g/cm3，现场控制指标最小干密度为1.51g/cm3。

批准 ××× 审核 ××× 试验 ×××

试验单位 ××试验室

报告日期 ××××年××月××日

击 实 试 验 报 告

委托单位： 合同号： 试验编号：

工程名称 委托（取样）编号

工程用途 报告日期

代表范围 见 证 人

土的鉴别分类 土的代号

主要设备编号 试验方法

试 验 结 果

试验次数 1 2 3 4 5

干密度g/cm3

含水量%

击

实

曲

线

备 注

结 论

监理工程师

意 见

签名：

单位（公章）： 负责人： 复核： 试验： 液 塑 限 试 验 报 告

委托单位： 合同号： 试验编号：

工程名称 委托（取样）编号

工程用途 报告日期

代表范围 见 证 人

土的鉴别分类 土的代号

主要设备编号 试验方法

试 验 结 果

序号 试验项目 试验结果

1 液限WL(%)

2 塑限WP(%)

3 塑限指数IP

备 注

结 论

监理工程师

意 见

签名：

单位（公章）： 负责人： 复核： 试验： CBR试 验 报 告

委托单位： 合同号： 试验编号：

工程名称 样品规格 委托（取样）编号

工程用途 最佳含水量 报告日期

代表范围 最大干密度 见 证 人

样品名称 主要设备编号 试验方法

试 验 结 果

试验项目 击实次数 含水量（%） 干密度（g/cm3） 吸水量（g） 膨胀量（%） CBR（%）

试验结果

单位压力与贯入量关系曲线图

备 注

土工击实试验报告

试验目的：

本试验旨在研究土工击实试验中关键因素对土壤击实效果的影响，为工程设计提供科学依据。

试验设备与材料：

1. 土工击实试验装置：包括击实器、土工模型、水分控制装置等。

2. 土工材料：选择常见的黏土土壤作为试验材料。

试验方法：

1. 准备土工模型：将黏土土壤按照一定比例加水混合均匀，然后在试验装置中铺设土工模型。

2. 调整水分含量：根据需要调整土工模型的初始水分含量，确保试验过程中土壤的含水率符合要求。

3. 开始击实试验：将击实器按照一定频率和力度对土工模型进行击打，连续进行一定次数的击实。

4. 测量土工模型变化：在击实之前和之后，测量土工模型的体积、密度、含水率等变化情况。

5. 数据处理与分析：通过对实验数据的统计和分析，评价击实效果，并比较不同因素对击实效果的影响。

试验结果与讨论：

在本次试验中，我们选取了不同频率和力度的击实条件，对黏土土壤进行击实试验。试验结果显示，击实条件越高，土工模型的体积减小、密度增加、含水率降低的变化越明显。这表明频率和力度是影响土壤击实效果的重要因素。

此外，试验中还发现，初始土壤含水率对击实效果也有影响。在一定范围内，含水率越高，土壤的击实效果越好。这是因为水分可以润滑土壤颗粒之间的接触面，使得土壤更容易被击实。

综上所述，在土工击实试验中，击实条件和初始水分含量是影响土壤击实效果的重要因素。在实际工程中，应根据土壤性质和工程要求，合理调整击实条件和控制水分含量，以达到最佳的击实效果。

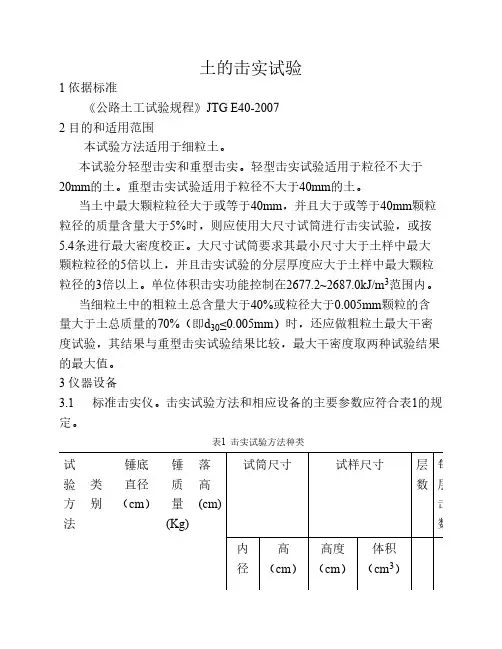

土的击实试验

1 依据标准

《公路土工试验规程》JTG E40-2007

2 目的和适用范围

本试验方法适用于细粒土。

本试验分轻型击实和重型击实。轻型击实试验适用于粒径不大于

20mm的土。重型击实试验适用于粒径不大于40mm的土。

当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒

粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按

5.4条进行最大密度校正。大尺寸试筒要求其最小尺寸大于土样中最大

颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒

粒径的3倍以上。单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。

当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含

量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密

度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果

的最大值。

3 仪器设备

3.1 标准击实仪。击实试验方法和相应设备的主要参数应符合表1的规

定。

表1 击实试验方法种类

试

验

方

法

类

别锤底

直径

（cm）锤

质

量

(Kg)落

高

(cm)试筒尺寸试样尺寸层

数每

层

击

数

内

径高

（cm）高度

（cm）体积

（cm3） (cm)

轻

型I-1

I-25

52.5

2.530

3010

15.212.7

1712.7

12997

21773

327

59

重

型Ⅱ-1

Ⅱ-25

54.5

4.545

4510

15.212.7

1712.7

12997

21775

327

98

3.2 烘箱及干燥器。

3.3 天平：感量0.01g。

3.4 台秤：称量10kg，感量5g。

3.5 圆孔筛：孔径40mm、20mm和5mm各1个。

3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。

3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土

刀、平直尺等。

4 试样

4.1 本试验可分别采用不同的方法准备试样。各方法可按表2准备试料。

表2 试料用量

使用方法类别试筒内径

（cm）最大粒径
