课程设计-篮球24秒计时器设计

1. 引言

篮球是一项流行的运动项目，而篮球比赛中的24秒计时器被广泛应用。24秒计时器的作用是规定进攻球队必须在24秒内射门。本文将详细介绍篮球24秒计时器的设计思路和实现方法。

2. 设计目标

本课程设计的目标是设计一个实时计时的24秒计时器，要求能够准确地显示剩余时间，并提供简单的控制功能。

3. 设计思路

3.1 硬件部分

为了实现一个可靠的24秒计时器，我们需要选用合适的硬件组件。以下是主要的硬件组件和功能设计： - 显示屏：用于显示计时器的剩余时间。 - 开始/停止按钮：用于开始或停止计时器。 - 复位按钮：用于将计时器复位为24秒。 - 蜂鸣器：用于发出警报声，提醒比赛方双方。 未知驱动探索，专注成就专业

2

3.2 软件部分

在硬件部分的基础上，我们需要编写相应的软件代码来实现计时器的功能。以下是主要的软件设计思路： - 初始化：启动计时器时，显示屏显示24秒，计时器停止。 - 开始计时：按下开始按钮后，计时器开始倒数计时，显示屏实时更新倒计时的剩余时间。 - 停止计时：按下停止按钮后，计时器停止计时，显示屏停止更新。 - 复位计时：按下复位按钮后，计时器复位为24秒，显示屏重新显示24秒。 - 警报：当计时器倒计时为0秒时，蜂鸣器发出警报声，提醒比赛方双方。

4. 实现方法

4.1 硬件实现

硬件实现主要包括连接各个硬件组件，以及编写相应的硬件控制代码。以下是硬件实现的步骤： 1. 连接显示屏和主板，确保显示屏能够正常工作。 2. 连接开始/停止按钮和主板，通过按下按钮来控制计时器的启动和停止。 3. 连接复位按钮和主板，通过按下复位按钮来复位计时器。 4. 连接蜂鸣器和主板，确保能够正常发出警报声。 未知驱动探索，专注成就专业

3

4.2 软件实现

软件实现主要包括编写相应的代码来控制硬件组件的工作。以下是软件实现的步骤： 1. 初始化计时器，设置剩余时间为24秒，并停止计时。 2. 监听开始/停止按钮的按下事件，根据按钮状态来控制计时器的启动和停止。 3. 监听复位按钮的按下事件，将计时器复位为24秒。 4. 监听计时器的剩余时间，实时更新显示屏上的倒计时。 5. 当计时器倒计时为0秒时，发出警报声。

5. 结论

通过本课程设计，我们成功地设计和实现了一个篮球24秒计时器。该计时器可准确地显示剩余时间，并提供简单的控制功能。这对于篮球比赛的进行具有重要意义，能够确保比赛的公平和秩序。在今后的工程实践中，我们可以进一步完善该设计，并适应不同比赛场景的需求。

合集下载

课程设计--篮球竞赛24秒计时器

课程设计--篮球竞赛24秒计时器

课程设计--篮球竞赛24秒计时器

一、 课题名称

二、内容摘要

本设计主要是完成篮球竞赛24秒计时器，显示24秒倒计时功能，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器全部显示为“0”；计时器为24秒递减计时，其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。

整个电路的设计借助于Multisim 10.0.1仿真软件和数字逻辑电路相关理论知识，并在Multisim 10.0.1下设计和进行仿真，得到了预期的结果。

关键字：计时器；数码显示器；Multisim

随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就犯规了。本课程设计的“篮球竞赛24秒计时器”，可用于篮球比赛中，用于对球员持球时间24秒限制。一旦球员的持球时间超过了24秒，它自动的报警从而判定此球员的犯规。

本设计主要能完成：显示24秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为24秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。

三、设计内容及要求

1.2.1基本要求

(1）显示24秒计时功能。

（2）控制计时器直接清零、启动、暂停/连续功能。

（3）计时器为24秒递减计时器。

（4）递减计时到零时，显示器不能灭灯，同时发出光电报警信号。

1.2.2 设计任务及目标

（1） 根据原理图分析各单元电路的功能；

（2） 熟悉电路中所用到的各集成块的管脚及其功能；

（3） 进行电路的装接、调试，直到电路能达到规定的设计要求；

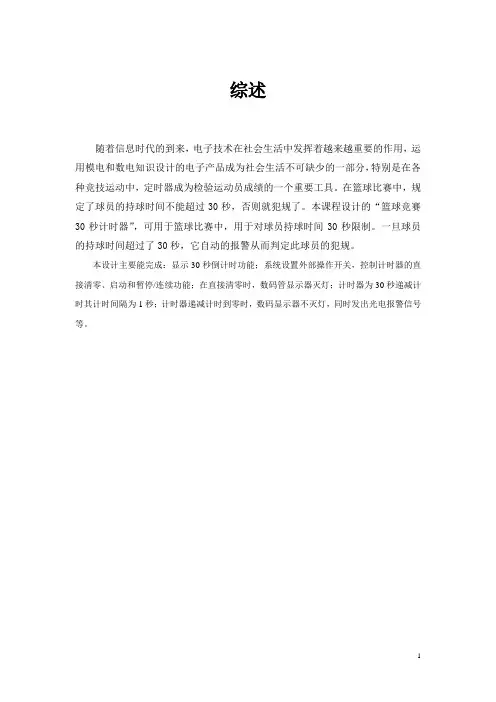

数字电子技术课程设计篮球30S计时器
