测绘标准规范

根据《工程测量规范》GB50026—2007第8.3.11条规定

建筑物施工放样充许偏差

项 目 内 容 充许偏差（mm）

基础桩位放样 单排桩或群桩中的边桩 ±10

群桩 ±20

各施工层上放线 外轮主轴线长度L（m） L≤30 ±5

30＜L≤60 ±10

60＜L≤90 ±15

L＜90 ±20

细部轴线 ±2

承重墙、梁、柱边线 ±3

非承重墙边线 ±3

门窗洞口线 ±3

轴线竖向投测 每层 3

总高

H（m） H≤30 5

30＜L≤60 10

60＜L≤90 15

90＜L≤120 20

120＜L≤150 25

150＜H 30

标高竖向传递 每层 ±3

总高

H（m） H≤30 ±5

30＜L≤60 ±10

60＜L≤90 ±15

90＜L≤120 ±20

120＜L≤150 ±25

150＜H ±30

注意：

1、施工层标高的传递，宜采用悬挂钢尺代替水准尺的水准测量方法并应进行温度、尺长和拉力改正。

传递点的数目，应根据建筑物的大小和高度确定。规模较小的工业建筑或多层民用建筑宜从2处向上传递，规模较大的工业建筑或高层民用建筑宜从3处向上传递。

传递的标高差小于3mm时，可取其平均值作为施工层的标高基准，否则，应重新传递。

2、施工层的轴线投测，宜使用2秒级激光经纬仪或激光铅直仪进行，控制轴线投测至施工层后，应在结构平面上按闭合图形对投测轴线进行校核。合格后，才能进行本施工层上的其他测设工作；否则，应重新进行投测。

国家测绘标准与规范介绍

测绘是人类社会发展中不可或缺的一项重要工作，它为国家的建设和管理提供了精确的空间数据和地理信息。为了保证测绘工作的准确性、可靠性和统一性，国家制定了一系列测绘标准与规范。本文将介绍国家测绘标准与规范的基本原则、体系结构以及其在测绘工作中的应用。

一、国家测绘标准与规范的基本原则

国家测绘标准与规范的制定遵循一些基本原则，以确保测绘工作的科学性和统一性。首先是科学性原则，即制定标准和规范应基于科学原理和技术要求，确保测绘数据的准确性和可靠性。其次是权威性原则，即标准和规范的制定应由具有权威性的测绘机构或部门负责，以确保其具有一定的权威性和可操作性。第三是适用性原则，即标准和规范应适应不同测绘工作的需求，具有一定的灵活性和针对性。最后是可推广性原则，即标准和规范应具有一定的推广和普适性，以便于在全国范围内推广应用。

二、国家测绘标准与规范的体系结构

国家测绘标准与规范的体系结构包括测绘基准与控制、测量与制图、地理信息和遥感等多个领域。其中，测绘基准与控制领域主要涉及测绘坐标系、高程坐标系等基本框架的统一规范。测量与制图领域主要包括测量方法、测量精度要求和制图规范等。地理信息领域主要涉及地理信息数据格式、元数据交换、GIS数据模型等。遥感领域主要包括遥感数据获取、处理和解译等方面的标准与规范。这些领域相互关联，构成了完整的国家测绘标准与规范体系。

三、国家测绘标准与规范在测绘工作中的应用

国家测绘标准与规范在测绘工作中扮演着重要的角色。首先，标准与规范确保了测绘数据的准确性和可比性。通过规定统一的测量方法和精度要求，不同地区和不同时间的测绘数据可以进行比较和融合，提高了数据的可靠性和可用性。其次，标准与规范推动了测绘技术的发展和创新。规范的不断更新与完善，激励着测绘领域的研究人员不断探索新的测绘方法和技术，提高测绘工作的效率和精度。此外，标准与规范还对测绘人员的素质和职业道德提出了要求，并加强了对测绘机构和个人的监督和管理，确保了测绘工作的公正性和可信度。

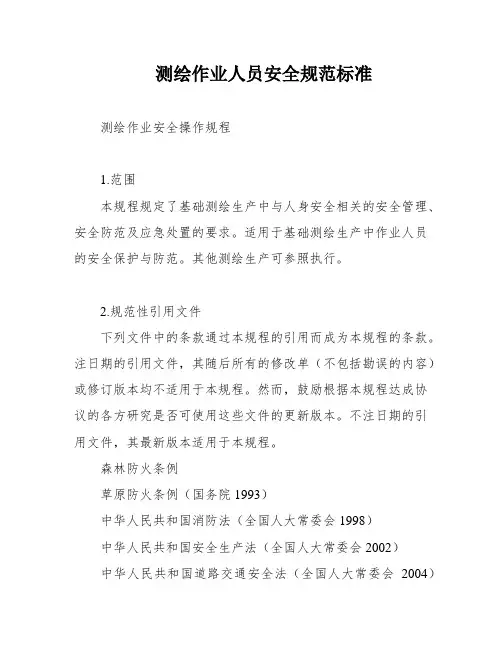

测绘作业人员安全规范标准

测绘作业安全操作规程

1.范围

本规程规定了基础测绘生产中与人身安全相关的安全管理、安全防范及应急处置的要求。适用于基础测绘生产中作业人员的安全保护与防范。其他测绘生产可参照执行。

2.规范性引用文件

下列文件中的条款通过本规程的引用而成为本规程的条款。注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本规程。然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的更新版本。不注日期的引用文件，其最新版本适用于本规程。

森林防火条例

草原防火条例（国务院1993）

中华人民共和国消防法（全国人大常委会1998）

中华人民共和国安全生产法（全国人大常委会2002）

中华人民共和国道路交通安全法（全国人大常委会2004）

3.术语

基础测绘：公益性事业，指建立全国统一的测绘基准和测绘系统，进行基础航空摄影，获取基础地理信息的遥感资料，测制和更新国家基本比例尺地图、影像图和数字化产品，建立、更新基础地理信息系统。

安全：没有危害，不受威胁，不出意外。

测绘生产单位：测绘生产法人单位。

作业单位：承担测绘生产的部门、中队、分院等。

4.总则

4.1 测绘生产单位应坚持安全第一、预防为主、综合治理的方针，遵守《中华人民共和国安全生产法》等有关安全生产的法律、法规，建立、健全安全生产管理机构、安全生产责任制度和安全保障及应急救援预案，配备相应的安全管理人员，完善安全生产条件，强化安全生产教育培训，加强安全生产管理，确保安全生产。

4.2测绘作业单位应根据实际情况制定安全生产操作细则，以指导和规范职工的安全生产作业。同时，测绘作业单位应设立安全员，并对其进行安全生产知识和安全管理能力的培训，确保其具备与所从事的测绘专业活动相应的安全生产知识和管理能力。

4.3作业人员（组）应遵守本单位的安全生产管理制度和操作细则，保护和正确使用仪器、设备、工具及安全防护装备，服从安全管理，并了解其作业场所、工作岗位存在的危险因素及防范措施。对于外业人员，还应掌握必要的野外生存、避险和相关应急技能。

测绘相关规范

随着现代化建设的不断发展，测绘技术应用的范围也在不断扩大，因此测绘质量也越来越受到重视。而测绘质量的保障离不开一系列严格的测绘规范。

一、国家测绘规范

国家测绘规范是中国测绘界具有法律效力的行业标准，也是测绘工作的基本法规。它由国家测绘局制定，始终贯穿测绘活动的全过程，包括测绘技术、标准化管理、工程测量、地形测量、摄影测量、测绘基准等方面规范。

国家测绘规范的制定和修订，是为了保证测绘技术工作的标准化、规范化，进一步提高测绘产品的质量和精度，促进行业的健康发展。

二、测绘工程标准

测绘工程标准是指各种测绘工程监理、验收、审核、评估等方面的标准规范。它是涉及工程输出标准、工程管理等方面提出要求和规范化要求的文件。

测绘工程标准的制定和贯彻，对规范工程质量监督和管理、提高测绘工程质量、确保测绘工程质量等方面都具有十分重要的意义。

三、测绘产品标准

测绘产品标准是指各种测绘产品的规范化指导文件，包括地图、影像图、地形图、机动测量数据等。测绘产品标准的制定和贯彻，有助于进一步提高测绘产品的工艺水平和质量。

测绘产品标准中的内容包括产品的性质和特征、产品的技术指标、制图规范、图式规范等内容。通过严格的测绘产品标准实施，可以使得测绘数据得到更为准确的表达和处理，从而保证了测绘质量。

四、行业自律规范

行业自律规范是依据法律、法规和行业规范，由测绘企业、相关行业协会和组织等自愿制定、实施并加以监督和约束的行为规范。这种规范是衡量企业正常工作、标准化管理水平的一个标志。

其中的特点在于它能够对测绘行业内部拥有很好的监督和约束力，同时能够提高整个行业的公信力。

总之，各种测绘规范的制定和实施，有利于促进测绘工作的规范、标准化和正常化，从而提高工作效率和工作质量。针对不同的具体实际工作，应该参照规范文件，严格执行，确保规范、科学、合理完成工作任务。
