第二章建筑制图的基本知识

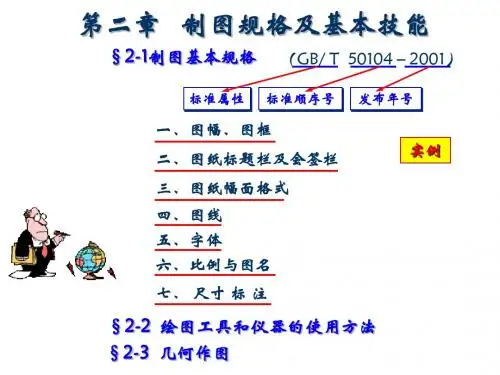

第二章制图规格及基本技能一、图幅、图框三、图纸幅面格式七、尺寸标注五、字体

§2-2 绘图工具和仪器的使用方法二、图纸标题栏及会签栏

六、比例与图名四、图线实例标准属性标准顺序号发布年号（GB/ T 50104－2001）§2-1制图基本规格

§2-3 几何作图为了使房屋建筑制图规格基本统一，图

面清晰、简明，有利于提高制图效率，保证

图面质量，符合设计、施工、存档的要求，

以适应国家工程建设的需要，由中华人民共

和国原建设部会同有关部门，共同修编和发

布了有关建筑制图的六项国家标准：《房屋

建筑制图统一标准》GB/T 50001—2001、

《总图制图标准》GB/T 50103—2001、《建

筑制图标准》GB/T 50104—2001、《建筑结

构制图标准》GB/T 50105—2001、《给水排

水制图标准》GB/T 50106—2001 和《暖通

空调制图标准》GB/T 50114—2001，自2002

年3 月1 日起施行。六项建筑制图国家标准（本书统一简称

为“

国标”）是一项所有土建工程人员在设

计、施工、管理中必须严格执行的国家条例。

我们从学习制图的第一天起，就应该严格地

遵守国标中每一项规定，养成一切遵守国家

条例的优良品质。

25

10一、图幅及其图框尺寸（mm）

宽度×长度

b×l幅面

代号幅面

尺寸图幅即图纸大小。§2-1制图基本规格工程图纸的幅面及图框尺寸应符合下表：幅面代号：A0、A1、A2、A3、A4

A0A1A2A3A4

841×1189594×841420×594297×420210×297

c

a5A0

1189841A

1

A2A3

A4594

420297

210标准图纸幅面形成示意

A0号幅面的面积为1m2,所有幅面的图纸长宽的比例为：2:1图框格式

每张图样均需有粗实线的图框和标题栏，需要装订的图样，应留装订边。

图纸的标题栏（简称图标）、会签栏及装订边的位臵应按规定布臵。

会

签栏

标题栏二、图纸标题栏及会签栏

lb

装

订

边对中标志（0.35b）对中标志对中标志

第二章制图基本知识

§2－1 图纸幅面、线型、字体、尺寸标注

§2－2 几何作图

§2－3 平面图形画法

§2－4 徒手作图§2－1 图纸幅面、线型、字体、尺寸标注

为了使房屋建筑制图规格基本统一，图

面清晰、简明，有利于提高制图效率，保证

图面质量，符合设计、施工、存档的要求，

以适应国家工程建设的需要，由中华人民共

和国原建设部会同有关部门，共同修编和发

布了有关建筑制图的六项国家标准：《房屋

建筑制图统一标准》GB/T 50001—2001、

《总图制图标准》GB/T 50103—2001、《建

筑制图标准》GB/T 50104—2001、《建筑结

构制图标准》GB/T 50105—2001、《给水排

水制图标准》GB/T 50106—2001 和《暖通

空调制图标准》GB/T 50114—2001，自2002

年3 月1 日起施行。

六项建筑制图国家标准（本书统一简称

为“国标”）是一项所有土建工程人员在设

计、施工、管理中必须严格执行的国家条例。

我们从学习制图的第一天起，就应该严格地

遵守国标中每一项规定，养成一切遵守国家

条例的优良品质。一、图幅二、图线三、字体四、尺寸标注§2－2 几何作图几何作图在建筑制图中应用甚广，下面介绍几种常用的几何作图方法。§2－2 几何作图§2－2 几何作图§2－2 几何作图§2－2 几何作图§2－2 几何作图§2－2 几何作图§2－3 平面图形画法

平面图形由直线线段、或曲线线段、或直线线段和曲线线段共同构成

。曲线线段大多是圆弧。画图之前，要对图形各线段进行分析，明确每一

段的形状、大小（长短）和相对位置，然后分段画出，连接成一图形。各

线段的大小和位置，可根据图中所注尺寸确定。用来确定几何元素大小的

尺寸，称为定形尺寸。用来确定几何元素与基准之间或各元素之间相对位

置的尺寸，称为定位尺寸。有些定形尺寸，可同时起定位作用。

作平面图形的步骤一般如下：

１. 选定比例，布置图面，使图形在图纸上位置适中。

２. 选定基准线，如溢流坝断面图以坝底线作为基准。对称图形一般以

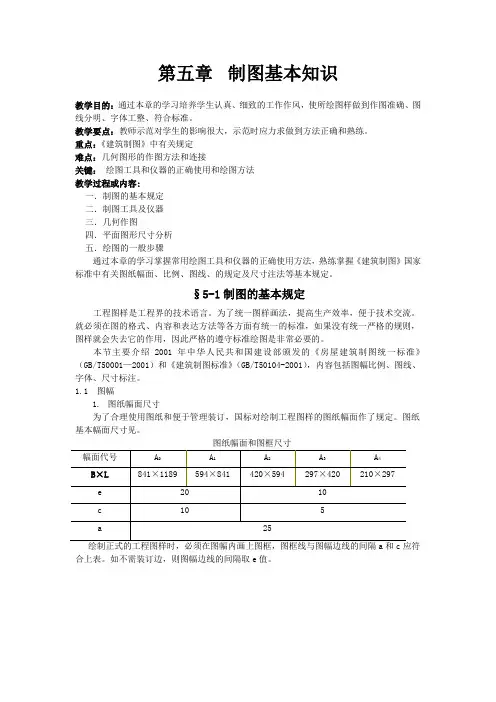

第五章 制图基本知识

教学目的：通过本章的学习培养学生认真、细致的工作作风，使所绘图样做到作图准确、图线分明、字体工整、符合标准。

教学要点：教师示范对学生的影响很大，示范时应力求做到方法正确和熟练。

重点：《建筑制图》中有关规定

难点：几何图形的作图方法和连接

关键： 绘图工具和仪器的正确使用和绘图方法

教学过程或内容:

一．制图的基本规定

二．制图工具及仪器

三．几何作图

四．平面图形尺寸分析

五．绘图的一般步骤

通过本章的学习掌握常用绘图工具和仪器的正确使用方法，熟练掌握《建筑制图》国家标准中有关图纸幅面、比例、图线、的规定及尺寸注法等基本规定。

§5-1制图的基本规定

工程图样是工程界的技术语言。为了统一图样画法，提高生产效率，便于技术交流。就必须在图的格式、内容和表达方法等各方面有统一的标准，如果没有统一严格的规则，图样就会失去它的作用，因此严格的遵守标准绘图是非常必要的。

本节主要介绍2001年中华人民共和国建设部颁发的《房屋建筑制图统一标准》（GB/T50001—2001）和《建筑制图标准》（GB/T50104-2001），内容包括图幅比例、图线、字体、尺寸标注。

1.1 图幅

1. 图纸幅面尺寸

为了合理使用图纸和便于管理装订，国标对绘制工程图样的图纸幅面作了规定。图纸基本幅面尺寸见。

图纸幅面和图框尺寸

幅面代号 A0 A1 A2 A3 A4

B×L 841×1189 594×841 420×594 297×420 210×297

e 20 10

c 10 5

a 25

绘制正式的工程图样时，必须在图幅内画上图框，图框线与图幅边线的间隔a和c应符合上表。如不需装订边，则图幅边线的间隔取e值。 标题栏图框线会签栏装订边 图幅边线标题栏会签栏标题栏（通栏）

从上图中看出，各号基本幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。

（二）

华北电力大学

2006年7月

图纸边框：在画图之前需要用粗实线画出图框，成套图纸需要装订，一般采用A4幅面竖装或A3幅面横装，左边应留出装订边。图框尺寸为：a=25,c依图纸幅面大小而不同，0~A2:c=10,A3、A4:c=5。左上角画会签栏

会签栏

. 比例

比例的标注：一般注在图标中。必要时注在视图下方：

其他规定同机械制图标准。

. 工程字体

规定与机械制图国标相同，但最小号字为3.5号字。

用AutoCAD 写字包括汉字、字母和

数字必须先设置文字样式和尺寸样式。

.图线

图线分14种。线宽分

粗、中、细三种，粗线的宽度为b，b的值根据图样大

小和复杂程度在0.5~2mm

之间选取，中线线宽0.5b，

细线线宽~35b。图线的规定与机械制图的区别较大。

中线细线线宽比线宽组(mm)b0.5b0.35b210.71.40.70.51.00.50.350.70.350.250.50.250.180.350.18

幅面代号图框线图标外框线图标分格线

A0、A1A2、A3、A41.41.00.70.70.350.35图框、图标线的宽度(mm)

一、建筑平面图上一般需要标注三道尺寸：

１、最外层为建筑物的总长、总宽，即总外包尺寸；

２、中间一层标注房间的开间和进深尺寸，即定位轴线间的尺寸，也叫标志尺寸；

３、最内层则根据实际情况标注，主要标注内

外墙厚、柱的断面、门窗洞口的宽度尺寸和位

置、预留洞口的位置、大小和洞底标高、窗垛的尺寸等细部尺寸。

因此建筑图标注的是封闭尺寸。

１、标注房间的开间和进深尺寸，即定位轴线间的尺寸

２、标注内外墙厚、柱的断面、门窗洞口的

宽度尺寸和位置、预留洞口的位置、大小和洞底标高、窗垛的尺寸等细部尺寸。

结构施工图不注总体尺寸。

三、尺寸单位为mm，注法与机械图相同；标

高单位为m，高于0m时可不注“+”号，低于0m时应注出负号，但不注尺寸单位。

尺寸一般由四部分构成：

尺寸界线：为细实线，也可以是轮廓线。

尺寸线：用细实线绘制，一般两端画出起止符号。
