氧化铝生产工艺流程

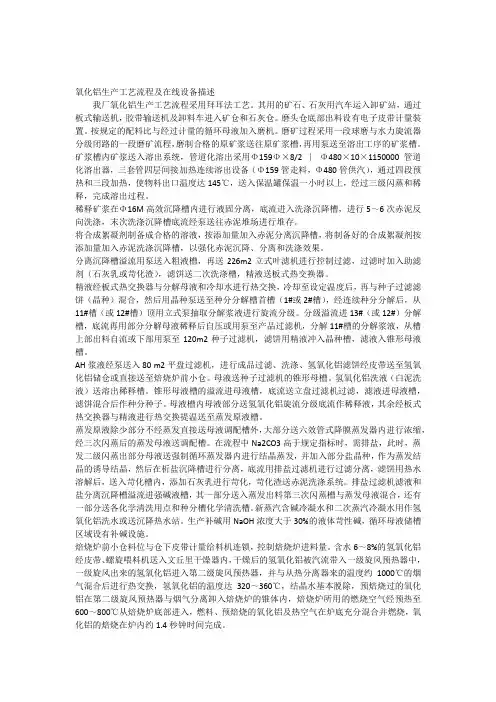

氧化铝生产工艺流程及在线设备描述

我厂氧化铝生产工艺流程采用拜耳法工艺。其用的矿石、石灰用汽车运入卸矿站，通过板式输送机，胶带输送机及卸料车进入矿仓和石灰仓。磨头仓底部出料设有电子皮带计量装置。按规定的配料比与经过计量的循环母液加入磨机。磨矿过程采用一段球磨与水力旋流器分级闭路的一段磨矿流程，磨制合格的原矿浆送往原矿浆槽，再用泵送至溶出工序的矿浆槽。

矿浆槽内矿浆送入溶出系统，管道化溶出采用Φ159Φ×8/2 ∣ Φ480×10×1150000管道化溶出器，三套管四层间接加热连续溶出设备（Φ159管走料，Φ480管供汽），通过四段预热和三段加热，使物料出口温度达145℃，送入保温罐保温一小时以上，经过三级闪蒸和稀释，完成溶出过程。

稀释矿浆在Φ16M高效沉降槽内进行液固分离，底流进入洗涤沉降槽，进行5～6次赤泥反向洗涤，末次洗涤沉降槽底流经泵送往赤泥堆场进行堆存。

将合成絮凝剂制备成合格的溶液，按添加量加入赤泥分离沉降槽，将制备好的合成絮凝剂按添加量加入赤泥洗涤沉降槽，以强化赤泥沉降、分离和洗涤效果。

分离沉降槽溢流用泵送入粗液槽，再送226m2立式叶滤机进行控制过滤，过滤时加入助滤剂（石灰乳或苛化渣），滤饼送二次洗涤槽，精液送板式热交换器。

精液经板式热交换器与分解母液和冷却水进行热交换，冷却至设定温度后，再与种子过滤滤饼（晶种）混合，然后用晶种泵送至种分分解槽首槽（1#或2#槽），经连续种分分解后，从11#槽（或12#槽）顶用立式泵抽取分解浆液进行旋流分级。分级溢流进13#（或12#）分解槽，底流再用部分分解母液稀释后自压或用泵至产品过滤机，分解11#槽的分解浆液，从槽上部出料自流或下部用泵至120m2种子过滤机，滤饼用精液冲入晶种槽，滤液入锥形母液槽。

AH浆液经泵送入80 m2平盘过滤机，进行成品过滤、洗涤、氢氧化铝滤饼经皮带送至氢氧化铝储仓或直接送至焙烧炉前小仓。母液送种子过滤机的锥形母槽。氢氧化铝洗液（白泥洗液）送溶出稀释槽。锥形母液槽的溢流进母液槽，底流送立盘过滤机过滤，滤液进母液槽，滤饼混合后作种分种子。母液槽内母液部分送氢氧化铝旋流分级底流作稀释液，其余经板式热交换器与精液进行热交换提温送至蒸发原液槽。

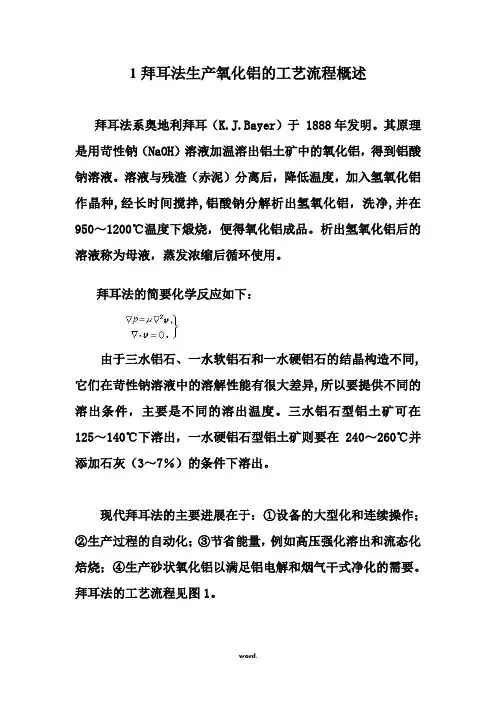

word. 1拜耳法生产氧化铝的工艺流程概述

拜耳法系奥地利拜耳（K.J.Bayer）于 1888年发明。其原理是用苛性钠（NaOH）溶液加温溶出铝土矿中的氧化铝，得到铝酸钠溶液。溶液与残渣（赤泥）分离后，降低温度，加入氢氧化铝作晶种,经长时间搅拌,铝酸钠分解析出氢氧化铝，洗净,并在950～1200℃温度下煅烧，便得氧化铝成品。析出氢氧化铝后的溶液称为母液，蒸发浓缩后循环使用。

拜耳法的简要化学反应如下：

由于三水铝石、一水软铝石和一水硬铝石的结晶构造不同,它们在苛性钠溶液中的溶解性能有很大差异,所以要提供不同的溶出条件，主要是不同的溶出温度。三水铝石型铝土矿可在125～140℃下溶出，一水硬铝石型铝土矿则要在240～260℃并添加石灰（3～7％）的条件下溶出。

现代拜耳法的主要进展在于：①设备的大型化和连续操作；②生产过程的自动化；③节省能量，例如高压强化溶出和流态化焙烧；④生产砂状氧化铝以满足铝电解和烟气干式净化的需要。拜耳法的工艺流程见图1。

word.

拜耳法的优点主要是流程简单、投资省和能耗较低，最低者每吨氧化铝的能耗仅3×106千卡左右，碱耗一般为100公斤左右（以Na2CO3计）。

拜耳法生产的经济效果决定于铝土矿的质量，主要是矿石中的SiO2含量，通常以矿石的铝硅比，即矿石中的Al2O3与SiO2含量的重量比来表示。因为在拜耳法的溶出过程中，SiO2转变成方钠石型的水合铝硅酸钠(Na2O·Al2O3·1.7SiO2·nH2O)，随同赤泥排出。矿石中每公斤SiO2大约要造成1公斤Al2O3和0.8公斤NaOH的损失。铝土矿的铝硅比越低，拜耳法的经济效果越差。

2 主要生产原理及过程

2.1 预脱硅与铝硅比的提高

拜耳法生产的经济效果决定于铝土矿的质量，主要是矿石中的SiO2含量，通常以矿石的铝硅比，即矿石中的Al2O3与SiO2

word. 含量的重量比来表示。通常采用预脱硅的方法来降低SiO2的含量，进而提高铝硅比。预脱硅是在95一100℃的温度工况条件下，使铝土矿与苛性碱配成的原矿浆在脱硅槽中停留8--10小时，使铝土矿中高岭石溶解并生成铝硅酸钠，最终降低Si02的含量。主要方程式有：AL203.2Sioz.2H20+6NaOH+aq ->2NaAL (OH) 4+2Na2[HZSi04l+aq

氧化铝工艺流程简介

一、生产工艺简介

公司采用国际先进的拜耳法生产工艺，主要设备从德国、法国、荷兰、澳大利亚等国进口；生产指挥系统采用美国Rockwell公司的DCS控制系统。公司还建有庞大的生产ERP系统及信息管理系统，集生产调度、控制、信息采集、管理于一体。

二、生产工艺流程图

三、工艺流程简述

1、原料工序 原料矿石堆场在建厂初期，为方便装卸矿石及避免大量杂质在倒运过程进入生产流程，堆场使用原矿石将地基提升50cm压实后用于储存铝土矿。原矿石由汽车运进厂的铝土矿经地磅站称重后和原矿堆场的铝土矿经破碎后一起倒入卸矿站，经胶带输送机送往均化堆场堆存，为避免斗轮取料机将杂质当做矿石取走，取料机斗轮离地面30cm，其间用矿石进行填充，再由胶带输送机将铝土矿送往原料磨的磨头仓。 外购石灰由汽车运进厂，卸入石灰卸矿站，经胶带输送机送往石灰仓，一部分石灰通过胶带输送机送往原料磨磨头仓，另一部分石灰送往石灰消化工段。 在石灰消化工段，石灰与热水一同加入化灰机中，制备的石灰乳流进石灰乳槽，石灰乳用泵送往蒸发车间苛化工序和沉降车间控制过滤工序。 在原料磨工段，铝土矿、石灰及循环母液按比例加入原料磨中磨制原矿浆，原矿浆用水力漩流器进行分级，分级机溢流为合格的原矿浆，送入原矿浆槽，分级机底流返回原料磨。为应对磨机突发故障及流程稳定，矿浆槽必须保持一定液位。

2、溶出工序 来自原料磨已研磨好的原矿浆首先进入溶出预脱硅槽，矿浆通过预脱硅槽的压差进行自溢流至末槽，同时为消除矿浆中的SiO2对溶出过程的影响，根据车间操作规程，矿浆在预脱硅槽首槽加热至100℃，且原矿浆在脱硅槽中停留8h以上，以达到预脱硅的目的。在预脱硅末槽通过出料泵进入高压隔膜泵，再由高压隔膜泵注入溶出机组。矿浆首先经过六级单管预热器被来自相应闪蒸槽的二次蒸汽间接加热到160℃左右，后进入六级带机械搅拌间接加热的预热压煮器，由来自相应级别的闪蒸槽的二次蒸汽预热到200℃左右，再进入带机械搅拌间接加热反应压煮器内，用来自热电的6.0Mpa新蒸汽加热到溶出温度256℃左右，最后经过反应停留压煮器停留反应45～60分钟，溶出后料浆经过十一级闪蒸槽降压降温后，进入稀释槽。在稀释槽内，根据料浆的密度和浓度，确定一次洗液的加入量，在稀释槽内混成合格的稀释浆液，送往溶出后槽储存，并停留4小时以上，保持高液位运行，以进一步脱除溶液中的硅、铁、锌等杂质，再送往沉降作业区。 各级矿浆自蒸发器产生的二次蒸汽用于相对应的套管预热器中预热原矿浆，二次汽冷凝后从预热器排出进冷凝水罐，冷凝水经逐级闪蒸降压后，汇总到末级冷凝水罐，送往热水站制备热水。

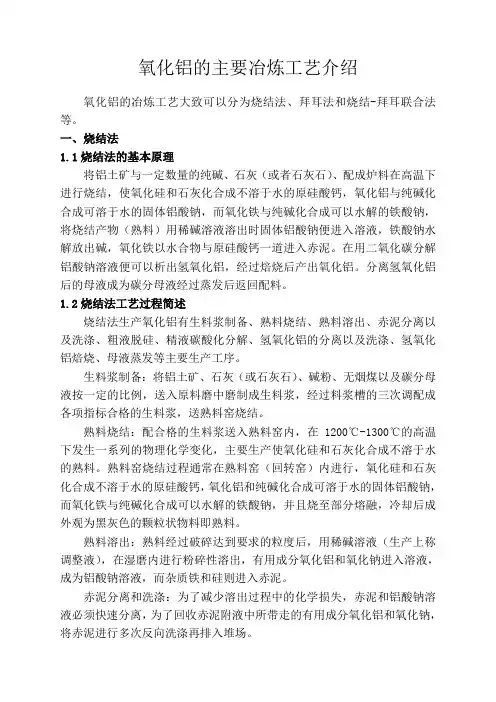

氧化铝的主要冶炼工艺介绍

氧化铝的冶炼工艺大致可以分为烧结法、拜耳法和烧结-拜耳联合法等。

一、烧结法

1.1烧结法的基本原理

将铝土矿与一定数量的纯碱、石灰（或者石灰石）、配成炉料在高温下进行烧结，使氧化硅和石灰化合成不溶于水的原硅酸钙，氧化铝与纯碱化合成可溶于水的固体铝酸钠，而氧化铁与纯碱化合成可以水解的铁酸钠，将烧结产物（熟料）用稀碱溶液溶出时固体铝酸钠便进入溶液，铁酸钠水解放出碱，氧化铁以水合物与原硅酸钙一道进入赤泥。在用二氧化碳分解铝酸钠溶液便可以析出氢氧化铝，经过焙烧后产出氧化铝。分离氢氧化铝后的母液成为碳分母液经过蒸发后返回配料。

1.2烧结法工艺过程简述

烧结法生产氧化铝有生料浆制备、熟料烧结、熟料溶出、赤泥分离以及洗涤、粗液脱硅、精液碳酸化分解、氢氧化铝的分离以及洗涤、氢氧化铝焙烧、母液蒸发等主要生产工序。

生料浆制备：将铝土矿、石灰（或石灰石）、碱粉、无烟煤以及碳分母液按一定的比例，送入原料磨中磨制成生料浆，经过料浆槽的三次调配成各项指标合格的生料浆，送熟料窑烧结。

熟料烧结：配合格的生料浆送入熟料窑内，在1200℃-1300℃的高温下发生一系列的物理化学变化，主要生产使氧化硅和石灰化合成不溶于水的熟料。熟料窑烧结过程通常在熟料窑（回转窑）内进行，氧化硅和石灰化合成不溶于水的原硅酸钙，氧化铝和纯碱化合成可溶于水的固体铝酸钠，而氧化铁与纯碱化合成可以水解的铁酸钠，并且烧至部分熔融，冷却后成外观为黑灰色的颗粒状物料即熟料。

熟料溶出：熟料经过破碎达到要求的粒度后，用稀碱溶液（生产上称调整液），在湿磨内进行粉碎性溶出，有用成分氧化铝和氧化钠进入溶液，成为铝酸钠溶液，而杂质铁和硅则进入赤泥。

赤泥分离和洗涤：为了减少溶出过程中的化学损失，赤泥和铝酸钠溶液必须快速分离，为了回收赤泥附液中所带走的有用成分氧化铝和氧化钠，将赤泥进行多次反向洗涤再排入堆场。 粗液脱硅：熟料溶出过程中，原硅酸钙不可避免的与溶液发生反应，造成粗液中会有5-6g/l的二氧化硅，这部分杂质将影响成品氧化铝的质量。为了保证产品质量，粗液必须进行专门的脱硅处理，制成精液，使其中的二氧化硅含量降到0.2以下。脱硅后的固体产物称为硅渣。硅渣及其附液中含有相当数量的有用成分，所以要返回配料加以回收。
