夏普打印机复印机常用代码故障解决大全2

夏普复印机打印机常用代码故障解决大全 2

2008-10-20 23:13

SHARP Z-60自诊码及维修代码

SHARP Z-60

模拟操作及故障

按清除键-重复键-加法键-减法键-数字键-复印键

自诊代码

U记忆电池不佳电压低下 L原稿台未回到规定位置

H 定影器故障，热敏电阻，加热器 F 暴光灯或定影灯温度保险断掉

自动诊断U.L.H.F.在修理完成后模拟1来解除

代码

1 解除故障 2 读出主计数器内容

3 读出总计数器内容 4读出维修计数器内容

5 维修计数器复位

关于AR-255、F5-02/L1-00D故障的处理办法

对象机种：AR-255/275

原 因：近期市场上发生“F5-02”和“L1-00”故障，经工厂确认判断原因为CCD线束位置不良，与选购件基板的焊锡脚接触，运输过程中摩擦造成CCD线束表面破损，同时与选购件中基板的焊锡脚接触后造成短路，出现以上故障。

处理方法：

先打开后盖确认CCD线束位置是否良好，如位置不良则进行校正，再确定线束表面是否有损伤，如有可用胶带把损伤部份贴住。

注 意：

（1）在接通电源前确认以上问题是否存在，否则可能造成CCD损坏。

（2）AR-M276/AR-255/AR275的结构类似，安装前应进行同样确认。

AR-158出现代码L1处理方法

机型：AR-158

现象： 故障代码L1

原因：

1、扫描组件可能无动作

2、扫描固定螺钉被锁定

3、数据线可能破损或CCD板坏了

处理方法：

1、首先用63-1消，如不能的话就再用1-1检查扫描架是否能运转

2、如扫描架不能运转的话，再检查扫描固定螺钉是否锁定扫描架，锁定的话就开启

3、测试数据线是否好的，如还是不能解决，就再测试CCD板是否好的。

以上测试，按步测试，L1就彻底清楚

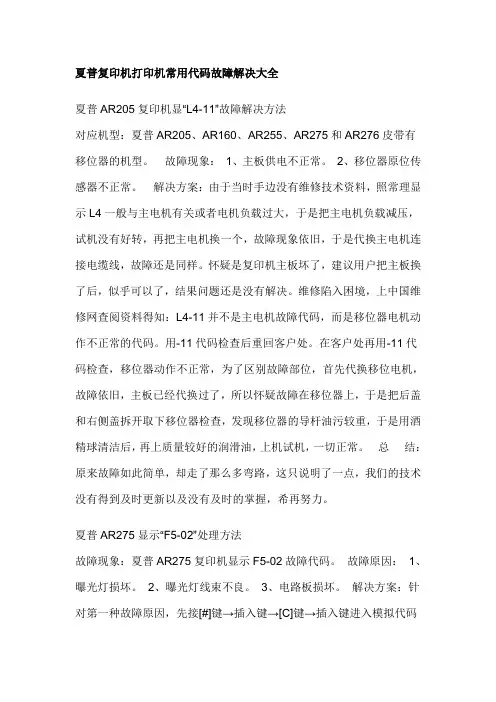

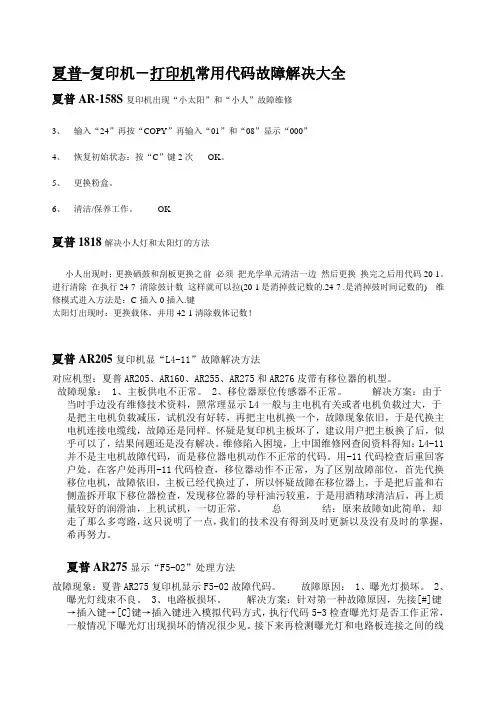

夏普AR205复印机显“L4-11”故障解决方法

对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。 故障现象： 1、主板供电不正常。 2、移位器原位传感器不正常。 解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。用-11代码检查后重回客户处。在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。 总 结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

夏普2030代码

夏普2030代码

自诊码

U3-20反光镜电机锁定 U3-21 反光镜电机MHPS故障

L4-01 主电机故障 L5-03 第4/5反光镜电机故障

L5-04 第4/5反光镜电机MHPS故障 L5-05 镜头电机故障

L5-06 镜头电机LHPS故障 L8 电源频率故障

H2 定影器热敏电阻故障 H3 定影器高温故障

H4 定影器低温故障 U2 总计数器故障

U4-02 ADU校直板故障 U4-04 ADU后端板故障

U5-00 ADU通讯故障 U5-01 A电机故障

U5-02 B电机故障 U5-03 阻挡传感器故障

U5-04 排除传感器故障 EE-EL 自动显影剂调整过量

EE-EU 自动显影剂调整不足 F3-12 上纸盒升起电机故障

F3-22 下纸盒升起电机故障 U6 底座故障

F1 分页器故障 F2-02 墨粉电机故障

维修代码

进入模拟操作

C键-插入键-0键-插入键，用数字键输入主代码-复印键-子代码-复印键-按C

解除

1-01 本测试指令用于测试光学系统，反光镜架自动开始扫描。

1-02 本测试指令用于检测光学系统传感器，进行ON/OFF作用的测试

1-03 用于检测无级变倍镜头位移

1-04 用于再测试方式中测试无级变倍镜头

2-01 用于测试ADF和RADF的动作，当用手动使传感器接通（ON）时，再次测试开始

2-02本测试指令用于测试ADF/RADF传感器，传感器的ON/OFF状态可用手动测试

3-02本代码是用于测试分页器传感器的测试指令，其ON/OFF状态能用手动测试

4-02本测试指令用于测试底座传感器，传感器的通/断状态可用手测试 5-01操作面板上的全部LED点亮5秒钟

5-02本代码是用于测试定影灯的测试指令，定影灯通/断5次

5-03本代码是用于测试曝光灯的测试指令，曝光灯在下列指令被接通ON：

5-04本代码是用于检查消电灯（DL）和空白灯（BL）有效性的测试指令

6-02分离电磁铁的有效性

7-01卡纸灵敏性变质检查

7-02对卡纸不灵敏时的变质测试

7-03无卡纸或不定影的变质测试

7-04不能予热

7-06中断的变质测试

8-01显影偏压输出 显影偏压接通30秒，标准显影偏压为-215V

8-02主充电输出 标准手动曝光方式主充电电压为-730V正负15V

8-03主电晕输出 标准图象方式主电晕电压为-450V正负15V

8-04主电晕输出 标准TSM主电晕电压为-610V正负15V

8-06转印电晕输出 标准转印电晕输出为-31V正负5V

8-07分离电晕输出 标准分离电晕输出为-10— +10V

9-02 ADU传感器检查测试指令

9-05门电磁铁启动

10墨粉电机启动

14故障消除 本代码是用于消除U2外的故障（H2，H3，H4）的测试指令，在故障排除后，测试指令结束。

16 U2故障的消除 本代码是用于消除U2故障的测试指令。故障排除后，测试指令结束

20保养用计数的清除 在维护保养完成后，用于将保养用予置计数器复位到零，在保养周期超过后，清除计数器是必须遵循的指令。

21-01 保养周期的设置 用于予置保养周期

0=80000张 1=5000张 2=10000张 3=20000张 4=40000张 5=不用

21-02黑显影器小修设置 0=80000张 1=5000张 2=10000张

21-03彩色显影器小修设置 0=10000张 1=5000张

22-01保养计数器的显示

22-02保养予置计数器显示

22-03卡纸显示

22-04总卡纸计数器显示

22-05总计数器显示

22-06显影计数器显示

22-07显影予置计数器显示

24-01卡纸与总卡纸计数器的清除

25-01主电机动作

25-02自动显影剂基准值设定

26-07鼓灵敏度设置 在数字键输入1 2 3 按复印键

42 显影计数器清除

43 定影温度设置

46-01曝光量调整

47 AE传感器调整 50-01前端空白区调整

51-02阻挡辊调整

51-05边框删除程度调整（纵向）

测试指令14用于清楚存入存储器中的内容（H2，H3，H4），在执行测试指令14后，诊断将自动终止

除了H U2 码以外，在门开关动作ON—OFF—ON后，诊断会自动停止

关于AR1818显示H4故障的维修心得

对象机种：AR1818

原 因：

现在市场上的夏普AR1818复印机较为容易出现H4-00的故障，引起的原因主要是因为定影灯不亮，热敏电阻故障，控制电源板故障，热保险故障。

内 容：

前不久我修过一台AR1818复印机显示H4故障，起初我以为问题不大，执行维修代码5-2，发现定影灯不亮，取下定影器，然后用万用表分别检查了定影热保险。定影灯之后，发现以上两个部件都是完好的，于是我怀疑热敏电阻故障，我取下热敏电阻进行了较为彻底的清洁，上机后仍不正常，经过测试发现热敏电阻也是正常的，定影组件应该没问题。

此时只好一步一步的沿输出检查，用万用表一检查，问题出来了，直流电流控制板到定影灯的输出电压为零，此时便可确定是控制电路有问题，那么究竟是主板还是直流电源板的故障呢？经过分析一是复印机有显示，开机时工作显示正常，然后取下主板到另外的机器上去测试，结果也正常，那么又是那条线路不通呢？在查阅了电路图后，发现电源板上过定影前必先过电源开关，而电源开关上有两组线，使用万用表进行测试，果然问题出来了，电源开关有一个触头连接有问题，取来电源开关换上后，机器恢复正常。

通过以上维修使我明白，看似很小的问题也有不小的时候，也使我明白了做维修必须要有耐心、要细心，就以上问题，我当时若让用户更换一整块直流电源板的话，那可就闹笑话了。

关于夏普SF1116/SF1118显F2故障

故障现象：SF1116/SF1118复印过程中或在开机时出现代号F2的故障。

原 因：

1）主板引起

2）鼓标传感器和色粉浓度传感器引起

处理方法：

对于第一种原因引起的F2故障，须交由夏普专业的维修人员对主板进行专业维修，进而解决故障。由鼓标传感器和色粉浓度传感器引起的故障，处理起来就相对简单一些了，具体解决方法是：取下复印机感充鼓，清洁鼓标传感器和色粉浓度传感器。然后将废粉倒掉，上好鼓感和看看是否显示。F2：如果要想解决彻底，就预值下载体看是否显示EL，如果显示EL就说明载体仓内的粉含量过多，这也是引起SF1116/SF1118复印机显示F2故障的原因之一，对于各种原因引起的F2故障，处理方法也较方便：先将粉仓内的粉墨用复印全黑的方法把多余墨分跑完，然后再预置载体一次，看看预置的数值是否正确，要是正确就OK。

夏普数码机器维修代码
