牵引变压器差动保护调试方法

完整的变压器差动保护调试和验证方法变压器差动保护是一种常用的保护装置，用于保护变压器免受内部故障以及外部短路故障的影响。

为了确保差动保护能够可靠地工作，需要对其进行调试和验证。

下面将详细介绍完整的变压器差动保护调试和验证方法。

一、调试方法：1.检查保护装置的接线是否正确。

检查差动保护装置与变压器的CT （电流互感器）接线是否正确，确保保护装置能够准确测量输入和输出电流。

2.对CT进行检定。

使用专业的CT测试仪对CT进行检定，测量CT的变比、二次回路电阻等参数，确保CT工作正常。

3.调整差动保护装置的参数。

根据变压器的参数和保护装置的要求，设置合适的差动电流定值和时间延迟等参数。

4.模拟故障事件进行测试。

通过人工模拟变压器的内部短路故障或外部短路故障，观察差动保护装置的动作情况。

同时，还可以利用保护回路测试仪模拟故障事件，测试保护装置的灵敏度和可靠性。

二、验证方法：1.进行整套装置的一次性测试。

通过对整个差动保护装置进行一次性测试，包括保护装置的所有功能和功能组合的验证，确保差动保护装置能够正常工作。

2.进行稳态和动态特性测试。

测试差动保护装置的稳态特性，包括固定和变化的负荷电流等情况下的响应速度和误动作情况。

同时，还需要测试差动保护装置的动态特性，包括起动和闭锁时的动作时间和误动作情况。

3.进行电流差动特性测试。

通过让一定量的故障电流流过变压器的输入和输出侧CT，并观察差动保护装置的动作情况，验证其能够可靠地检测和保护变压器。

4.进行接地故障测试。

在变压器的输入或输出线路中引入接地故障，并观察差动保护装置的动作情况，以验证其对接地故障的保护能力。

5.进行保护可靠性测试。

通过长时间的持续运行和重复测试，验证差动保护装置的稳定性和可靠性。

同时，进行周期性的差动保护装置的校验和定期的维护，确保其长期可靠工作。

总结：变压器差动保护调试和验证方法包括接线检查、CT检定、参数调整、故障模拟测试等步骤，通过这些步骤可以确保差动保护装置能够可靠地保护变压器。

变压器差动保护试验方法第一，绕组电压比差动试验。

该试验是通过加载不同的变压器绕组，在不同测点进行电压测量，然后计算电压差值来验证绕组之间的电压比差动。

具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。

2.进行变压器空载试验，记录各测点的电压值。

3.按照试验参数设置电流，对绕组进行加载试验。

4.在各测点测量电压，计算电压差值。

5.比较计算得到的电压差值与设定的差动值，如差值在允许范围内，则差动保护正常。

第二，同侧相位关系试验。

该试验是通过对变压器同侧绕组的相位关系进行检查，以保证差动保护系统的相位一致。

具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。

2.进行变压器空载试验，记录各测点的相位关系。

3.按照试验参数设置电流，对绕组进行加载试验。

4.在各测点测量电压和相位，检查相位关系是否一致。

5.如相位关系一致，则差动保护正常。

第三，误差变换试验。

该试验是通过对差动保护变压器继电器进行误差变换试验，以验证差动保护系统的测量误差是否满足要求。

具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置以及变比等。

2.进行变压器空载试验，记录各测点的电压和相位值。

3.按照试验参数设置电流，对绕组进行加载试验。

4.在继电器的输出端口测量电流，计算误差。

5.比较计算得到的误差与设定的误差范围，如误差在合理范围内，则差动保护正常。

第四，保护性校验试验。

该试验是通过在差动保护系统感应线圈内引入额外的故障源，观察差动保护系统的动作情况，以确保差动保护装置对变压器故障进行准确快速的切除。

1.在差动保护系统的感应线圈内接入故障源。

2.设置故障源的类型和参数，例如短路故障。

3.观察差动保护系统的动作情况，包括动作时间、动作电流等。

4.比较观察结果与设定的保护动作要求，如满足要求，则差动保护正常。

总结起来，变压器差动保护试验方法主要包括绕组电压比差动试验、同侧相位关系试验、误差变换试验以及保护性校验试验等。

牵引变电所变压器差动保护误动作分析及建议发布时间：2022-06-30T07:44:26.116Z 来源：《新型城镇化》2022年13期作者：牛宣宁[导读] 次文章引出实际案例，通过对实际案例的分析出牵引变电所差动保护动作原理及分析差动保护动作可能，通过分析指出差动保护误动作判定依据以及如何避免差动保护误动作为避免差动保护提出合理建议。

中国铁路上海局集团有限公司南京供电段江苏南京 210000摘要：次文章引出实际案例，通过对实际案例的分析出牵引变电所差动保护动作原理及分析差动保护动作可能，通过分析指出差动保护误动作判定依据以及如何避免差动保护误动作为避免差动保护提出合理建议。

1、事故情况简介1.1牵引变电所供电方式介绍：弋江牵引变电所采用独立的电源进线且互为备用，主变保护投入备自投。

牵引所采用4台主变压器，变压器接线采用VX接线，两台运行、两台备用。

1.2事故详细分析：4月27日23时51分08秒，南京供电段芜湖检修车间在宁安高铁弋江牵引所执行04-28号工作票（调度命令58680），利用模拟2#主变重瓦斯动作进行主变倒换（2#、4#主变倒换至1#、3#主变）。

主变倒换过程中，1、3#主变保护装置差动保护动作。

保护报文：23时51分08秒713毫秒，弋江牵引所1#主变差动保护动作，高压侧电流IH1:0.810A，高压侧公共相电流IH2：0.810A，本主变低压侧电流IL1：0.000A，另一主变低压侧电流IL2：0.000A，差动电流二次谐波ICD2：0.110A，公共相差动电流二次谐波ICDG2：0.110A，差动电流0.810A，制动电流0.400A，公共相差动电流ICDG：0.810A，公共相制动电流IZDG：0.400A。

保护定值：平衡系数1.6，独立相的比率差动电流定值0.14A，差动制动电流1为0.29A，比率制动系数1为0.4，差动制动电流2为0.86A,比率制动系数2为0.6；公共相的比率差动电流定值0.28A，公共相差动制动电流1为0.56A，公共相比率制动系数1为0.4，公共相差动制动电流2为1.69A，公共相比率制动系数2为0.6。

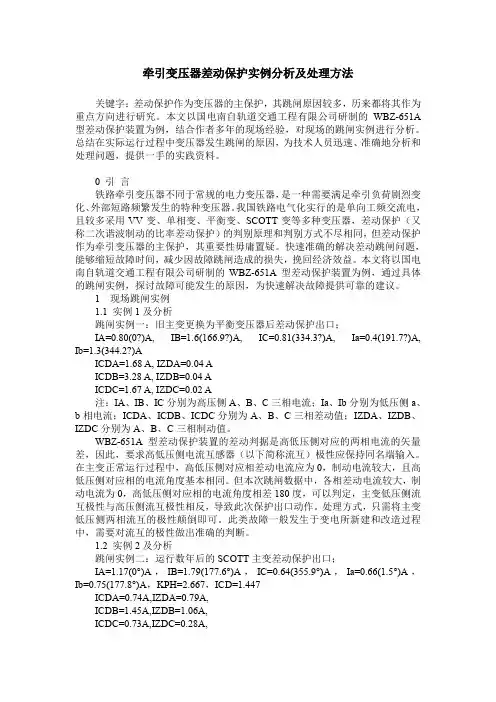

牵引变压器差动保护实例分析及处理方法关键字：差动保护作为变压器的主保护，其跳闸原因较多，历来都将其作为重点方向进行研究。

本文以国电南自轨道交通工程有限公司研制的WBZ-651A 型差动保护装置为例，结合作者多年的现场经验，对现场的跳闸实例进行分析。

总结在实际运行过程中变压器发生跳闸的原因，为技术人员迅速、准确地分析和处理问题，提供一手的实践资料。

0 引言铁路牵引变压器不同于常规的电力变压器，是一种需要满足牵引负荷剧烈变化、外部短路频繁发生的特种变压器。

我国铁路电气化实行的是单向工频交流电，且较多采用VV变、单相变、平衡变、SCOTT变等多种变压器，差动保护（又称二次谐波制动的比率差动保护）的判别原理和判别方式不尽相同，但差动保护作为牵引变压器的主保护，其重要性毋庸置疑。

快速准确的解决差动跳闸问题，能够缩短故障时间，减少因故障跳闸造成的损失，挽回经济效益。

本文将以国电南自轨道交通工程有限公司研制的WBZ-651A型差动保护装置为例，通过具体的跳闸实例，探讨故障可能发生的原因，为快速解决故障提供可靠的建议。

1 现场跳闸实例1.1 实例1及分析跳闸实例一：旧主变更换为平衡变压器后差动保护出口；IA=0.80(0?)A, IB=1.6(166.9?)A, IC=0.81(334.3?)A, Ia=0.4(191.7?)A, Ib=1.3(344.2?)AICDA=1.68 A, IZDA=0.04 AICDB=3.28 A, IZDB=0.04 AICDC=1.67 A, IZDC=0.02 A注：IA、IB、IC分别为高压侧A、B、C三相电流；Ia、Ib分别为低压侧a、b相电流；ICDA、ICDB、ICDC分别为A、B、C三相差动值；IZDA、IZDB、IZDC分别为A、B、C三相制动值。

WBZ-651A型差动保护装置的差动判据是高低压侧对应的两相电流的矢量差，因此，要求高低压侧电流互感器（以下简称流互）极性应保持同名端输入。

变压器差动保护校验方法变压器差动保护是变压器保护中常用的一种保护方式，它能够有效地检测变压器内部的故障，并及时采取措施，保护变压器的安全运行。

而差动保护的准确性和可靠性则需要通过校验方法进行验证。

变压器差动保护校验方法主要包括以下几个方面：一、校验差动保护系统的接线是否正确。

差动保护系统由变压器主绕组、变压器副绕组和差动保护装置组成，其接线的准确性对于保护系统的正常运行至关重要。

在校验中，需要检查差动保护装置与主、副绕组的连接是否正确，保证信号的准确传递。

二、校验差动保护装置的参数设置是否合理。

差动保护装置中包含了多个参数，如差动电流定值、时间定值等，这些参数的设置对于差动保护的灵敏度和可靠性有着重要影响。

在校验中，需要根据变压器的实际情况，结合差动保护装置的技术要求，合理设置差动保护装置的参数。

三、校验差动保护系统的测试功能是否正常。

差动保护装置通常具备自检功能和定期测试功能，通过这些功能可以检测差动保护系统是否正常工作。

在校验中，需要对差动保护装置进行自检，并定期进行测试，确保差动保护系统的测试功能正常。

四、校验差动保护系统的可靠性和稳定性。

差动保护系统的可靠性和稳定性是保证变压器正常运行的关键因素。

在校验中，需要进行一系列的实验和测试，如故障模拟测试、动作试验等，以验证差动保护系统的可靠性和稳定性。

通过以上校验方法，可以有效地验证变压器差动保护的准确性和可靠性。

在实际应用中，校验工作应该与差动保护装置的选型、安装和调试配合进行，确保差动保护系统的正常运行。

变压器差动保护校验方法是保证差动保护系统正常运行的重要环节。

通过正确的接线、合理的参数设置、正常的测试功能以及可靠的可靠性和稳定性测试，可以保证差动保护系统的准确性和可靠性。

在实际应用中，需要严格按照校验方法进行操作，并不断总结和改进，提高差动保护系统的性能和可靠性，以确保变压器的安全运行。

变压器差动保护调试方案及流程变压器差动保护调试。

接线得查仔细。

调试变压器差动保护，首先得查接线。

电流互感器、差动继电器，这些都得接得稳稳当当，不能出一点差错。

极性、端子，都得一一确认，才能确保后面的调试顺利。

参数得算精确。

整定参数这步也很关键。

变压器电流、电压，还有制动电阻，都得考虑进去。

动作电流、返回电流，得算得一分不差。

这样，差动保护才能在关键时刻起作用，不会误判也不会漏判。

模拟得搞一搞。

模拟试验也得搞一搞。

模拟变压器出故障，看看差动保护能不能正常工作。

这边断电源，那边加电流，看差动继电器动不动。

动了，就说明调试差不多对了。

数据得记清楚。

平时还得记录数据，比如电流、电压啥的。

这些数据关键时刻
能派上大用场。

跟故障时的数据对比一下，就能知道问题出在哪儿了。

操作面板得熟练。

操作面板也得熟练。

切换到差动保护模式，得轻车熟路。

面板
上的显示、指示，都得看仔细，确保设备状态良好。

人工确认得小心。

最后，人工确认也得小心翼翼。

差动保护动作了，得看看是不
是真故障，别搞出乌龙。

这可得靠经验和专业知识，判断得准准的。

总之，调试变压器差动保护这事儿，得仔细、得精确、得模拟、得记录、得熟练、得小心。

都做到了，差动保护才能靠谱，电力系
统的安全才能有保障。

牵引变压器差动保护调试方法变压器差动保护是变压器保护中非常重要的一种保护方式，它可以有效地保护变压器不受内部故障影响。

在变压器差动保护的调试中，需要根据具体的变压器差动保护设备的型号和特点进行调试，但是在一般情况下，可以按照以下步骤进行调试：1. 系统参数设置检查在进行变压器差动保护调试之前，首先需要对系统参数进行检查。

包括变压器参数、差动继电器参数、CT（电流互感器）参数等信息是否正确，这些参数的设置对于差动保护的准确性非常重要。

2. 动态特性检查在进行差动保护调试时，需要检查差动继电器的动态特性。

可以通过向差动保护继电器注入模拟信号的方式检查其动态特性，通过对比注入信号和继电器响应的波形来检查动态特性是否符合要求。

3. 校验差动继电器的基本参数差动继电器中有许多基本参数需要进行校验，包括对外部输入信号的增益校验、对保护动作的响应时间校验、对接地故障的检测能力校验等。

4. 校验CT互感器的性能电流互感器是差动保护的重要部分，需要对CT互感器的性能进行校验，确保其输出信号与实际电流变化一致。

5. 进行模拟故障测试在调试差动保护时，可以通过人工模拟故障的方式进行测试，包括对差动保护的动作时间、对不同类型故障的检测准确性等进行测试。

6. 对差动保护的联锁功能进行测试差动保护通常具有联锁功能，需要对其进行测试，确保在保护动作时能够自动进行相关的联锁操作，防止对系统造成进一步的损坏。

7. 定期校验和维护完成差动保护的调试后，需要定期对差动保护进行校验和维护，确保其性能始终处于良好状态。

在进行差动保护的调试时，需要注意以下几点：- 在调试过程中需要确保安全，避免对现场设备产生影响。

- 对于不熟悉的设备，需要仔细阅读设备的操作手册，并按照要求进行调试。

- 在人工模拟故障时需要确保故障的幅值和类型符合实际情况，以保证测试结果的准确性。

变压器差动保护的调试是一个复杂的过程，需要对设备的各项参数和性能进行全面的检查和测试，才能确保差动保护能够有效地保护变压器。

变压器差动保护校验方法变压器差动保护是一种常用的电力系统保护方式，用于检测变压器的内部故障并及时采取保护措施，避免故障扩大导致设备损坏甚至事故发生。

为了确保差动保护的准确性和可靠性，需要进行校验。

变压器差动保护的校验方法主要包括以下几个方面：1. 参数设置校验：差动保护系统的参数设置是保证其正常运行的基础。

在校验过程中，应对差动保护装置的参数进行检查和确认，包括变压器的额定电压、额定容量、变比等参数，确保与实际情况相符。

同时，还需要校验差动保护装置的动作电流、动作时间等设置参数，确保其与设备的故障特性相匹配。

2. 运行情况监测：差动保护装置应能实时监测变压器的运行情况，包括电流、电压、温度等参数。

校验时，需要检查差动保护系统的监测功能是否正常，监测数据是否准确可靠。

此外，还需要检查差动保护装置与变压器之间的连接线路是否良好，是否存在接触不良或线路故障等情况。

3. 动作特性校验：差动保护是通过检测电流差值来判断设备是否发生故障的。

在校验过程中，需要模拟不同类型的故障，如短路、接地故障等，观察差动保护装置的动作情况是否符合预期。

同时，还需要校验差动保护装置的灵敏度和可靠性，确保在故障发生时能及时动作，保护设备安全。

4. 报警和保护功能校验：差动保护装置应具备报警和保护的功能，当设备发生故障时能及时报警并采取保护措施。

在校验过程中，需要检查差动保护装置的报警和保护功能是否正常，是否能准确判断故障类型，并能发出相应的报警信号或动作指令。

5. 联锁功能校验：差动保护装置通常需要与其他保护装置进行联锁，以实现全面的保护。

在校验过程中，需要检查差动保护装置的联锁功能是否正常，是否与其他保护装置实现了正确的联锁逻辑。

同时，还需要校验差动保护装置的自检功能和自动复归功能，确保系统能够及时发现故障并自动进行恢复。

变压器差动保护的校验方法是一个多方面的工作，从参数设置到运行情况监测，再到动作特性、报警保护以及联锁功能的校验，需要全面而系统地检查差动保护装置的各项功能和性能。

变压器保护整定中的差动保护的整定与校验方法在变压器保护装置中，差动保护是一种常见且重要的保护方式。

为了确保差动保护能够发挥其应有的保护作用，需要对差动保护进行整定和校验。

本文将从整定和校验两个方面介绍变压器差动保护的相关方法。

一、差动保护的整定方法差动保护的整定是为了确保在变压器正常运行时不发生误动作，同时能够在发生故障时能够准确可靠地动作。

以下是差动保护整定的一般步骤：1. 确定保护区域：根据变压器的接线图和实际情况，确定差动保护所要覆盖的保护区域。

通常情况下，保护区域应包括变压器的高压侧和低压侧。

2. 确定整定电流：根据变压器的额定电流和负载情况，确定差动保护的整定电流。

整定电流一般设置为变压器额定电流的百分之几，具体数值根据实际情况而定。

3. 确定动作特性：根据差动保护的动作特性曲线，确定差动保护的整定参数。

常见的动作特性曲线有梯形曲线、平板曲线等，具体选择应考虑变压器的性能和运行要求。

4. 确定整定参数：根据变压器的特性、接线方式和运行要求，确定差动保护的整定参数。

整定参数包括时间定值、灵敏系数等，可以根据经验值或者故障模拟等方法确定。

二、差动保护的校验方法差动保护的校验是为了验证整定参数的准确性和保护装置的可靠性。

以下是差动保护校验的一般步骤：1. 检查接线：首先，检查差动保护装置的接线情况，确保连接正确可靠。

同时，还应检查变压器主绕组和各侧绕组之间的连接，确保变压器内部电路的连通性。

2. 模拟故障：通过模拟故障的方式进行校验，例如在变压器的高压侧或低压侧接入故障电阻、故障电容等。

模拟故障时，需要记录差动保护的动作时间和动作电流，与整定参数进行对比。

3. 调整整定参数：如果校验结果与整定参数存在较大偏差，需要进行整定参数的调整。

可以通过调整灵敏系数、时间定值等参数来准确匹配差动保护的整定与校验结果。

4. 验证保护可靠性：校验完成后，需要进行保护可靠性的验证。

可以通过变压器的正常运行和模拟故障实验等方式来验证差动保护的可靠性和准确性。

差动保护调试方法差动保护是电力系统中常用的一种保护系统，差动保护的调试是保证系统正常运行的重要环节。

下面将针对差动保护的调试方法进行详细介绍。

一、差动保护原理和结构差动保护是根据电流的差别来判断设备的状态，一般应用于变压器、发电机、母线等高压设备的保护中。

其原理是通过对电流进行比较分析，当差动电流大于设定的阈值时，判定为设备出现故障，并发送三相或单相的跳闸信号。

差动保护装置一般由主保护和备用保护两部分组成，主要结构包括对比单元、校验单元和逻辑单元。

二、差动保护调试前的准备工作1.确定差动保护的接线方式，包括差动保护的测量和接地电流的装置类型，以及差动保护装置和测量装置的通信方式。

2.确定差动保护装置的上下游设备，并分析设备的电压、电流、变比等参数。

3.检查差动保护装置的设置参数和对应的逻辑方程式，确保保护装置设置正确。

4.检查差动保护装置的接线情况和通信连接是否正常。

1.确定差动保护装置的接线和通信连接是否正确，检查差动保护装置的接线图和接线端口是否与实际相符。

2.进行差动保护装置的初始设置，包括差动定值、差动比率和变比等参数的设置，确保保护装置的设定值与实际值相符。

3.进行零序电流接地的测试，检查差动保护装置对接地故障的检测和动作是否正常。

4.进行差动保护装置的动作试验，通过人工模拟故障或实际设备故障，观察保护装置的保护动作是否准确、迅速。

5.进行差动保护装置的远方故障试验，通过在远方电流开关或电压开关处引入人工故障，观察保护装置的保护动作是否准确、迅速。

6.进行差动保护的灵敏度试验，设置合适的故障电流，检测保护装置的灵敏度，确保能够准确检测到故障。

7.进行差动保护装置的稳定性试验，检测保护装置对过电流、过压和短路等突发故障的响应能力。

8.进行差动保护装置的通信测试，检查保护装置与其他设备的通信是否正常，包括采样装置和终端设备等。

9.进行差动保护装置的整定和调整，根据实际情况对保护装置进行定值和参数的调整。

变压器保护调试方法变压器作为电力系统中重要的电气设备，其正常运行对于电力系统的稳定运行具有重要意义。

为了保证变压器的运行安全性和可靠性，需要进行相应的保护调试工作。

本文将介绍变压器保护调试的方法，并在此基础上进行详细阐述。

相对电流差动保护是变压器的主要保护手段之一，其调试方法如下：(1)首先，确保差动保护装置的接线正确，差动电流互感器的极性一致。

(2)检查接线柜的接线，确保接线准确可靠。

(3)进行差动保护测试，检测保护装置的工作性能。

通过注入一定的电流，检验保护装置的动作时间和可靠性。

(4)调整差动保护的灵敏度和动作时间，确保保护装置的可靠性和正确性。

过电压保护用于检测变压器周围的电源系统中的过电压情况，以防止变压器损坏。

其调试方法如下：(1)检查过电压保护装置的接线是否正确，保护装置的动作值设置是否准确。

(2)通过人工注入过电压信号，测试保护装置的动作时间和可靠性。

注入的信号应符合电源系统的实际过电压情况，可以使用特定的测试设备进行测试。

(3)调整过电压保护的动作值和延时时间，使其符合变压器的额定工作条件。

低油压保护是保护变压器油箱内的绝缘油，防止因为油位过低而导致变压器内部绝缘故障。

其调试方法如下：(1)检查低油压保护回路的接线，确保接线准确可靠。

(2)检查低油压保护装置的工作值设置是否准确。

(3)通过人工降低变压器油位或注入特定的低油压信号，测试保护装置的动作时间和可靠性。

(4)根据测试结果，调整低油压保护装置的动作值和延时时间，以确保其对于变压器的保护性能。

电流保护是变压器常用的一种保护手段，用于检测变压器的额定电流以防止变压器因为电流过载而损坏。

其调试方法如下：(1)检查电流保护装置的接线是否准确，电流互感器的极性是否正确。

(2)进行电流保护测试，人工注入一定的电流，测试保护装置的动作时间和可靠性。

(3)调整电流保护的灵敏度和动作时间，确保保护装置的可靠工作和正确性。

总结起来，变压器保护调试的方法主要包括相对电流差动保护、过电压保护、低油压保护和电流保护等。

牵引变压器差动保护调试方法作者：王成斌来源：《科学导报·科学工程与电力》2019年第40期【摘; 要】采用低压通电的方法，通过形成牵引变压器高、低压侧电流的大小、相位以及差动保护装置计算的差动电流值、制动电流值来检验差动保护装置参数配置、差动电流回路及極性是否正确，从而确保牵引变压器的正常运行。

【关键词】低压通电;差动保护前言牵引变压器是铁路牵引供电系统的核心设备，其运行的稳定性关系到整个牵引供电系统能否可靠运行。

电铁五相差动保护作为牵引变压器的主保护，具有自身的特殊性，故差动保护调试尤其重要。

在新建和改造牵引变电所电气交接试验中，可以采用低压通电的方法，通过形成牵引变压器高、低压侧电流的大小、相位关系以及差动保护装置计算的差动电流值、制动电流值来检验差动保护装置参数配置、差动电流回路及极性是否正确，从而确保牵引变压器的正常运行。

利用两台单相变压器组成V/V0或V/V6的联结组别，此联结组别具有容量利用率高、能耗低、并且在超大容量时不会给变电所设计带来困难等优点，在高速铁路牵引变电所中广泛运用;YN/A平衡变压器具有较好的抑制负序电流对电力系统的影响，容量利用率较高的特点，在普通电气化铁路变电所中广泛运用。

本文以国内某新建牵引变电所V/V0接线方式变压器的双套保护装置——国电南自和天津凯发，以及某改造牵引变电所南自平衡变压器保护装置为例，结合作者多年的现场电气试验经验，解析牵引变压器差动保护试验的方法和应注意的事项。

一、牵引变压器差动电流相位关系根据国家电网发展（2014）510号文件，牵引变和电力变保护均应双重化配置，其他配置要求应满足《继电保护和安全自动装置技术规程》（GB/T 14285-2006）的相关规定。

根据此原则，目前高铁新建牵引变电所都采用双重化配置，即在同一个变电所分别采用两个厂家的牵引变压器保护装置。

在现场交接试验时，不仅仅要检查主变高、低压侧CT回路的完整性，更要的是要根据不同厂家保护装置的特性，把整体系统的CT回路做适应的调整，以适应差动保护电流计算逻辑的需要。

变压器差动保护调试方法微机变压器差动保护中电流互感器二次电流的相位校正问题，有两种解决方法。

第一种方法是采用电流互感器二次接线进行相位补偿。

具体做法是将变压器星形侧的电流互感器接成三角形，将变压器三角形侧的电流互感器接成星形。

这样做可以消除不平衡电流，使得差回路中的电流相位一致。

第二种方法是采用保护内部算法进行相位补偿。

当变压器各侧电流互感器二次均采用星型接线时，其二次电流直接接入保护装置，从而简化了TA二次接线，增加了电流回路的可靠性。

但是在变压器为Y/△-11连接时，高、低两侧TA二次电流之间将存在30°的角度差。

为了消除这种角度差，保护软件通过算法进行调整，使得差动回路两侧电流之间的相位一致。

常见的校正方法包括Y→△变化调整差流平衡等。

本文介绍了RCS-978微机变压器保护装置的相位校正方法和差动电流计算公式。

对于三绕组变压器采用Y/Y/△-11接线方式，Y侧的相位校正方法都是相同的。

通过软件校正后，差动回路两侧电流之间的相位一致。

差动电流的计算方法为校正后的低压侧二次电流乘以高压侧平衡系数加上校正后的高压侧二次电流。

在微机变压器保护试验中，可以通过加补偿电流的方式进行单相测试，或者改变平衡系数和接线方式，用三圈变外转角方式测试。

以Y/Y/D-11接线变压器A相比例制动特性扫描为例，相关保护参数定值为差动速断值5A、差动电流1A、比例制动拐点3A、比例制动斜率0.5、高、中、低压侧额定电流分别为1A、1A、1.5A。

相关保护设置为差流=│I1+I2+I3│，制动电流={│I1│，│I2│，│I3│}。

三相测试仪：在保护控制字为0000内转角方式时，采用三相测试仪进行测试，同时对三侧进行测试。

测试对象选择3圈变，采用Y/Y/D-11接线方式，CT外转角。

电流接线方法为：测试仪Ia→高压侧（Y侧），电流从A相极性端进入，非极性端流出；测试仪Ic→中压侧（Y侧），电流从A相极性端进入，非极性端流出；测试仪Ib→低压侧（D侧），电流从A相极性端进入，非极性端流出后进入C相非极性端，由C相极性端流回测试仪。

变压器差动保护原理及其调试方法变压器作为发电厂和变电所的主要运行设备，能够将发电廠发出的高压电转变成用户所需的各级低压电，实现了不同行业和人群的用电需要。

因此，保证电力变压器各项工作的正常运行，不仅有助于提升供电和用电质量，而且对于输电线路的整体安全也有重要影响。

但是在实际过程中，由于人为工作疏忽或设备本身的原因，时常发生差动保护误动，导致变压器的自动保护功能失效，因此必须根据差动保护原因，探寻科学正确的调试方法。

标签：电力变压器；差动保护；误动原因；调试方法1 变压器差动保护的概述常见的变压器保护方式有差动保护、气体保护、过负荷保护以及单相接地保护等，其中差动保护是变压器的主保护，保护范围是变压器各侧电流互感器之间的一次电气设备，它能迅速而有选择地切除保护范围内的故障，从而保证了输配电线路的安全。

但是在实际工作过程中，变压器常常会出现各种问题，其中较为常见的故障有以下几种：第一种是变压器在长期使用后，内部线圈会因为受热出现绝缘漆损坏、脱落等问题，导致线圈之间的绝缘性能降低，出现短路现象。

第二种是在用电高峰期或当有大容量用电设备启动时，瞬时电压往往超出变压器额定电压的几十倍甚至上百倍，导致变压器线路烧毁。

第三种是变压器系统线路接地，导致电流增大，严重情况下还会出现变压器爆裂问题。

而变压器差动保护的作用原理就是当出现上述线路故障时，能够根据实际故障情况有选择性地切断线路，从而保证变压器本身不受到损坏。

2 差动保护误动实例分析及处理2.1 差动保护实例分析某厂变压器为三卷变压器，极限组别Y 0/Y/d-11，为大电流接地系统。

其中中压侧由于长期负荷低，在投运时未做带负荷六角图，变压器运行正常。

随着电力市场的发展和农网改造，110kV侧的负荷增加较多。

一段时间以来，主变差动保护时有误动，在其动作后对保护装置进行了检验，均满足比例制动特性要求，装置正常之后，在变压器中压侧差动TA间有一段母线距离山体较近，怀疑变压器差动保护误动是由于山体树枝接地所致，未引起高度重视，后来利用110kV 设备增容改造的机会，对中压侧TA进行了详细检查，发现其中B相TA的极性接反，改接后恢复了正常运行，经作六角图，接线正确，此后，差动保护误动得以根本消除。

牵引变压器差动保护调试方法牵引变压器差动保护是保护牵引变压器安全稳定运行的重要装置，它能有效地检测牵引变压器中出现的故障并及时切除故障。

对牵引变压器差动保护进行调试是非常重要的工作，下面将介绍一下牵引变压器差动保护调试的方法。

一、前期准备工作1. 对设备进行全面检查：在进行牵引变压器差动保护调试之前，首先需要对相关设备进行全面检查，确保设备运行正常。

2. 准备调试工具：包括万用表、测试连接线、计算机等工具。

3. 安全措施：在进行差动保护调试时，一定要注意安全，遵守相关的操作规程和标准，确保人身安全和设备的完好。

二、差动保护参数设置2. 参数调整：针对参数设置不合理或者需要调整的情况，可以通过计算机或者设备本身进行相应的调整。

三、差动保护调试步骤1. 连接测试线：需要将测试线连接到差动保护设备上，确保连接正确，避免因连接错误而导致的测量误差。

2. 定值测量：进行差动保护定值测量，包括CT一次二次侧的测量、差动保护整定值等。

3. 动作试验：进行差动保护的动作试验，包括正常动作试验和异常动作试验，验证差动保护的动作性能。

4. 稳定性试验：进行差动保护的稳定性试验，包括稳定性曲线的绘制和稳定性测试。

5. 整定值调整：根据试验结果，对差动保护的整定值进行相应的调整，确保其满足实际的保护要求。

四、记录和分析在进行差动保护调试的过程中，需要及时记录相关的测试数据和试验结果，并进行相应的分析。

包括差动保护的动作情况、稳定性情况、整定值调整情况等，以便为后续的操作提供参考依据。

五、调试后处理在差动保护调试结束之后，需要对设备进行相应的处理。

包括清理测试现场、恢复设备的正常运行状态、核对测试数据等工作。

以上就是关于牵引变压器差动保护调试方法的介绍，希望能对相关工程技术人员有所帮助。

在进行差动保护调试时，一定要注意安全，遵守相关的操作规程和标准，确保人身安全和设备的完好。

也要注重测试数据的准确性和可靠性，确保差动保护能够正常运行并有效地保护设备的安全稳定运行。

完整的变压器差动保护调试和验证方法变压器差动保护是保护变压器正常运行和防止故障的重要措施之一、它通过比较发往变压器和变压器的输出之间的差异来判断变压器是否发生故障。

下面将详细介绍变压器差动保护的调试和验证方法。

一、调试方法1.检查安装位置：首先需要检查变压器差动保护的安装位置，确保安装位置正确，设备与变压器之间的连接线路正确牢固。

2.检查接线：仔细检查变压器差动保护设备的接线是否正确，包括数字量输入和输出模块、变压器接线柜中的CT（电流互感器）接线等。

3.测试连接：将模拟量和数字量的连接进行测试，确保变压器差动保护设备可以正常接收和处理来自CT和PT（电压互感器）的模拟量信号。

4.参数设置：根据实际情况，设置变压器差动保护设备的参数，包括差动保护动作电流、动作时间等参数。

5.检查稳态运行：确认变压器正常运行后，记录各相电流、相电压、接地电流等参数，以便日后与故障时的参数进行对比分析。

6.切换至差动模式：通过操作变压器差动保护设备的面板，将其切换至差动保护模式。

7.测试差动保护：模拟一次变压器内部故障，注入差动电流，观察差动保护设备是否能够及时动作，并通过信号输出模块输出信号。

8.人工确认：在差动保护动作后，需要手动确认是否为真实故障，避免误动作。

二、验证方法1.发电机保护功能测试：通过模拟发电机运行现场的实际运行条件，注入不同频率和不同相位的模拟量信号，检查差动保护设备的保护功能是否正常。

2.发电机保护动作测试：通过模拟故障信号，注入差动保护设备，观察差动保护设备是否能够及时动作，并且是否正确地输出保护信号。

3.发电机保护恢复测试：在发电机保护动作后，检查差动保护设备的复位功能是否正常，保护信号是否正确地恢复至正常状态。

4.防误动能力测试：通过模拟故障信号注入，检查差动保护设备的防误动能力，确保在正常工作状态下不会误动作。

5.与其他保护设备协调运行测试：检查差动保护设备与其他保护设备的协调运行情况，包括过电流保护、过温保护等。

变压器比率差动保护的校验方法一、一次侧和二次侧线圈变比校验一、变压器一次侧和二次侧线圈的变比校验是差动保护校验的基础，通过检查变压器的一次侧和二次侧线圈的额定变比是否一致，可以确定差动保护的校验结果。

1.校验仪器准备：需要准备一个变比表或变比测试仪，这个仪器可以测量一次侧和二次侧的变比是否一致。

2.操作步骤：(1)将一次侧的一个线圈与测试仪连接，将另一个线圈与二次侧的变比表或变比测试仪连接。

(2)将测试仪或变比测试仪的探头放在一次侧的一个线圈上，观察到的变比应该是变压器一次侧的额定变比。

(3)将变比表或变比测试仪的探头放在二次侧的一个线圈上，观察到的变比应该是变压器二次侧的额定变比。

(4)将测试结果与变压器铭牌上的额定变比进行比较，如果误差在允许范围内，说明差动保护线圈的变比校验合格。

(5)如果测试结果不在允许范围内，说明差动保护线圈的变比存在问题，需要进一步检查和修复。

二、差动流保护测试方法差动流保护是变压器差动保护的核心部分，通过对差动电流进行监测和比较，来判断变压器是否存在故障或事故。

差动流保护测试的目的是验证差动保护的准确性和可靠性。

1.测试仪器准备：需要准备一个差动流模拟器和一个差动保护测试仪。

2.操作步骤：(1)首先检查差动保护测试仪的工作状态和参数设置，确保测试仪能正常工作。

(2)将差动流模拟器的模拟电流线圈与变压器的一次侧和二次侧线圈连接。

(3)根据变压器的额定容量和负载情况，设置差动流模拟器输出的模拟差动电流。

(4)观察差动保护测试仪的显示结果，如果差动电流的值与设置的模拟值相等或非常接近，并且没有误差报警，说明差动保护的测试合格。

(5)如果测试结果不符合要求，说明差动保护的测试不合格，需要进一步检查和调整。

三、变压器有载分接开关检查变压器有载分接开关是变压器调整电压比例的重要设备，也会影响差动保护的工作方式和准确性。

因此，对有载分接开关进行定期检查和校验是一种有效的差动保护校验方法。
