PET高分子材料介绍

PET基本资料：英文全名：Polyethyleneterephthalate中文名称：聚对苯二甲二乙酯结构：颜色：白色特性：1.具有良好的透明性及光泽度，符合食品安全性标准，并可回收处理。

2.可抽丝加工作成聚酯丝，应用于纺纤工业。

3.刚性佳、强度高，但高热若有水气会产生水解作用，使物性及机械下降、表面产生雾化现象。

4.二氧化碳(碳酸饮料瓶)、氧气的阻隔性佳。

5.耐有机溶剂、油、弱酸，但不耐碱。

机械特性密度：1.4 g/cm3拉伸强度：45MPa抗裂伸长率：350%硬度：130(Rockwell M)吸水率：90%PET：聚对苯二甲酸乙二醇酯对苯二甲酸与乙二醇的聚合物。

英文缩写为PET，主要用于制造聚对苯二甲酸乙二酯纤维(中国商品名为涤纶)。

这种纤维强度高，其织物穿著性能良好，目前是合成纤维中产量最高的一个品种，1980年世界产量约510万吨，占世界合成纤维总产量的49％性质分子结构的高度对称性和对亚链的刚性，使此聚合物具有高结晶度、高熔融温度和不溶于一般有机溶剂的特点，熔融温度为257～265℃；它的密度随着结晶度的增加而增加，非晶态的密度为1.33克/厘米^3，拉伸后由于提高了结晶度，纤维的密度为1.38～1.41克/厘米^3，从X射线研究，计算出完整结晶体的密度为1.463克/厘米^3。

非晶态聚合物的玻璃化温度为67℃；结晶聚合物为81℃。

聚合物的熔化热为113～122焦/克，比热容为1.1～1.4焦/(克.开)，介电常数为3.0～3.8，比电阻为10^11 10^14欧.厘米。

PET不溶于普通溶剂，只溶于某些腐蚀性较强的有机溶剂如苯酚、邻酚、间甲酚、三的混合溶剂，PET纤维对弱酸、弱碱稳定。

应用主要做合成纤维的原料。

短纤维可与棉花、羊毛、麻混纺，制成服装用纺织品或室内装饰用布；长丝可做服装用丝或工业用丝，如用于滤布、轮胎帘子线、降落伞、输送带、安全带等。

薄膜可作片基，用于感光胶片、录音磁带。

PET高分子材料介绍一、主要原料制备PET的主要原料是对苯二甲酸和对苯二甲酸二甲酯、乙二醇，这三种原料主要是以石脑油为原料制得的，其工艺过程如下：二、聚合方法PET树脂的合成方法主要有：酯交换法、直接酯化法、缩聚法、吉玛法和固相缩聚法。

（1）酯交换法酯交换法是将对苯二甲酸二甲酯（DMT）和乙二醇按照一定配比加入酯交换反应器内，在催化剂存在下生成对苯二甲酸羟乙酯，然后再进行缩聚反应，生成PET树脂。

该法的反应过程可以用下式表示：（2）直接酯化法首先将对苯二甲酸在乙二醇中配成淤浆料，然后再在220℃-250℃、加压的条件下进行反应。

直接酯化法需要较多的乙二醇，并且在高温下生成的二乙二醇的量也比较多，容易使聚合产物的熔点降低。

为此，可以在反应体系中添加弱碱性物质和控制对苯二甲酸的粒度，以减少乙二醇的用量和抑制二乙二醇的生成。

采用这些措施后，可以使对苯二甲酸和乙二醇的摩尔比达到接近于1:1的程度。

（3）缩聚法经过精制的对苯二甲酸双羟乙酯在高真空和熔融状态下，在缩聚釜中进行缩聚反应。

釜内压力应控制在266Pa以下，反应温度应该严格控制在270-280℃。

如果低于270℃，则反应不易进行；而高于280℃，聚合物将会发生热分解。

该反应必须在强烈搅拌下进行。

为了提高熔融聚合产物的热稳定性，可以在反应体系中加入少量稳定剂，如亚磷酸三苯酯、磷酸三苯酯等。

该缩聚反应的反应程度会随着乙二醇的不断蒸出而增大，体系的粘度也不断提高，一般经4-6h后，不再有乙二醇蒸出，反应结束。

（4）吉玛法PET的现代化生产方法是吉玛（Zimmer）,TPA连续直接缩聚工艺。

该法从浆料配制到最终缩聚为止，整个过程按照所发生的化学反应，一般可分为三个工艺段：酯化段、预缩聚段和后缩聚段，下图是整个工艺流程的示意图：（5）固相缩聚法由于吉玛法到后缩聚时体系的粘度已经非常大了，传热和传质效果都不好，反应速度越来越慢。

为了解决后缩聚的技术困难及满足生产高粘度PET的需要，固相聚合技术应运而生。

PET标签简介PET标签纸是一种高分子材料，具有比较好的硬脆性，其常见颜色有亚银、亚白、亮白等。

厚度分有25番(1 番=1um)、5番、75番、100番、200番等规格，这与厂家的实际要求有关。

由于PET优良的介质性能，具有良好的防污、防刮、耐高温等性能，它被广泛应用于多种特殊场合，如手机电池、电脑显示器、空调压缩机等。

另外，PET纸具有较好的天然可降解性，已日益引起生产厂家的重视。

为客户提供大量的条码标签,铜板纸标签，PET/PVC标签，服装吊牌，洗水唛，特殊标签/耐高温标签……PET标签分类型号特性使用范围50um亚银聚酯薄膜表面有均匀特殊涂层的亚银聚酯薄膜，基本克重70g/平米，标签整体厚度150um。

使用温度范围-40~+150度，最低贴标签温度-4度。

此产品具有优异的抗撕裂、耐高温、尺寸稳定、不透光及耐化学腐蚀性能，良好的防污、防刮性能，广泛应用于多种特殊场合，如手机电池、电脑显示器、空调压缩机等。

PET纸具有较好的天然可降解性，适合制成各种耐久性标签。

50um白色聚酯薄膜表面有均匀特殊涂层的高光白色聚酯薄膜，基本克重72g/平米，标签整体厚度150um。

使用温度范围-40~+150，最低贴标温度-4度。

此产品具有优异的抗撕裂、耐高温、尺寸稳定、不透光及耐化学腐蚀性能，良好的防污、防刮性能，广泛应用于多种特殊场合，如手机电池、电脑显示器、空调压缩机等。

PET 纸具有较好的天然可降解性，适合制成各种耐久性标签。

信息来源：中国商业信息网原文地址：/detail/81-1720.html。

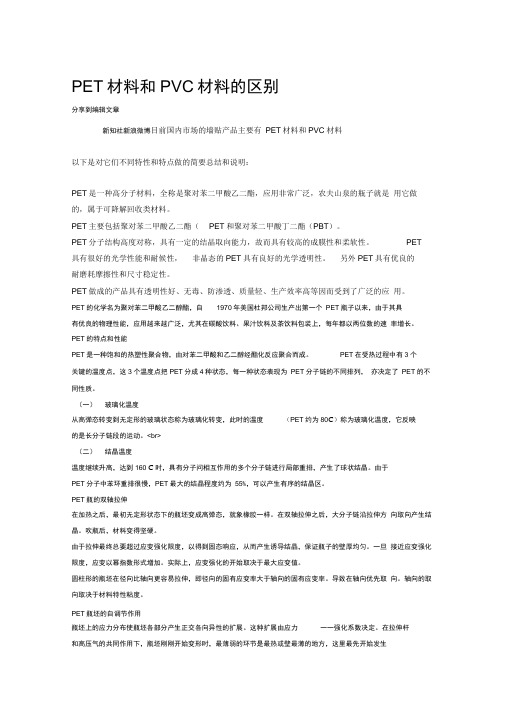

PET材料和PVC材料的区别分享到编辑文章新知社新浪微博目前国内市场的墙贴产品主要有PET材料和PVC材料以下是对它们不同特性和特点做的简要总结和说明：PET是一种高分子材料，全称是聚对苯二甲酸乙二酯，应用非常广泛，农夫山泉的瓶子就是用它做的，属于可降解回收类材料。

PET主要包括聚对苯二甲酸乙二酯（PET和聚对苯二甲酸丁二酯（PBT）。

PET分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和柔软性。

PET具有很好的光学性能和耐候性，非晶态的PET具有良好的光学透明性。

另外PET具有优良的耐磨耗摩擦性和尺寸稳定性。

PET做成的产品具有透明性好、无毒、防渗透、质量轻、生产效率高等因而受到了广泛的应用。

PET的化学名为聚对苯二甲酸乙二醇酯，自1970年美国杜邦公司生产出第一个PET瓶子以来，由于其具有优良的物理性能，应用越来越广泛，尤其在碳酸饮料、果汁饮料及茶饮料包装上，每年都以两位数的速率增长。

PET的特点和性能PET是一种饱和的热塑性聚合物，由对苯二甲酸和乙二醇经酯化反应聚合而成。

PET在受热过程中有3个关键的温度点，这3个温度点把PET分成4种状态，每一种状态表现为PET分子链的不同排列，亦决定了PET的不同性质。

（一）玻璃化温度从高弹态转变到无定形的玻璃状态称为玻璃化转变，此时的温度（PET约为80C）称为玻璃化温度，它反映的是长分子链段的运动。

<br>（二）结晶温度温度继续升高，达到160 C时，具有分子问相互作用的多个分子链进行局部重排，产生了球状结晶。

由于PET分子中苯环重排很慢，PET最大的结晶程度约为55%，可以产生有序的结晶区。

PET瓶的双轴拉伸在加热之后，最初无定形状态下的瓶坯变成高弹态，就象橡胶一样。

在双轴拉伸之后，大分子链沿拉伸方向取向产生结晶。

吹瓶后，材料变得坚硬。

由于拉伸最终总要超过应变强化限度，以得到固态响应，从而产生诱导结晶，保证瓶子的壁厚均匀。

pet屈服强度
Pet屈服强度是指在受到外力作用下，Pet材料开始发生塑性变形的最小应力值。

Pet是一种高分子材料，具有优异的物理性能和化学稳定性，因此在工业生产和日常生活中得到了广泛应用。

Pet屈服强度是Pet材料的重要性能指标之一，对于Pet制品的使用寿命和安全性具有重要意义。

Pet屈服强度的测试方法一般采用拉伸试验。

在拉伸试验中，将Pet试样固定在拉伸机上，施加逐渐增大的拉伸力，记录下试样的应力-应变曲线。

当试样开始发生塑性变形时，应力-应变曲线出现明显的弯曲，此时的应力值即为Pet的屈服强度。

Pet屈服强度的大小受到多种因素的影响，如Pet材料的分子结构、加工工艺、温度和湿度等。

一般来说，Pet的屈服强度随着温度的升高而降低，因为高温会使Pet分子链的运动加剧，从而降低材料的强度。

此外，Pet的屈服强度还受到材料的形状和尺寸的影响，通常情况下，Pet的屈服强度随着试样的截面积的减小而增加。

Pet屈服强度的大小对于Pet制品的使用寿命和安全性具有重要意义。

如果Pet制品的屈服强度过低，容易在使用过程中发生塑性变形和破裂，从而影响其使用寿命和安全性。

因此，在Pet制品的设计和生产过程中，需要充分考虑Pet的屈服强度，采取合适的材料和加工工艺，以确保Pet制品的质量和安全性。

Pet屈服强度是Pet材料的重要性能指标之一，对于Pet制品的使用寿命和安全性具有重要意义。

在Pet制品的设计和生产过程中，需要充分考虑Pet的屈服强度，采取合适的材料和加工工艺，以确保Pet制品的质量和安全性。

介绍：热塑性聚酯是由饱和二元酸和二元醇通过缩聚反应制得的线性聚合物。

根据二元酸和二元醇的不同，可以合成多种热塑性聚酯。

目前已经工业化生产应用的品种主要有：聚对苯二甲酸丁二醇酯(PBT)、聚对苯二甲酸乙二醇酯(PET)、聚对苯二甲酸环己撑二甲醇酯(PCT)、聚萘二甲酸乙二醇酯(PEN)、聚萘二甲酸丁二醇酯(PBN)和聚对苯二甲酸丙二醇酯(PTTr)等。

在这几个品种中，应用范围最广的是PET和PBT。

尤其是PET。

国外早在20世纪30～40年代就开始了PET的研究，英国于1946年发表了第一个制备PET的专利。

美国Dupont公司于1978年首先研制出解决PET作为工程塑料低温快速结晶的技术。

我国将PET作为工程塑料开发利用的研究起步相对较晚，与国外相比，还有相当大的差距。

并且国内很多研究大多还只是停留在书本或实验室研究阶段，真正工业化的产品很少，这也是国内PET工程塑料开发中的致命弱点。

因此，国内市场急需开发综合性能优良的PET工程塑料的工业化产品，以满足不断增长的市场需求。

聚对苯二甲酸乙二醇酯的合成原料是对苯二甲酸(肌～)或对苯二甲酸二甲酯(DMT)和乙二醇(EG)。

PET单体的生产工艺路线主要有两条：DMT与EG的酯交换法；P7rA与EG的直接酯化法。

在聚酯生产工艺研究方面取得的进展包括以下几方面：对于直接酯化法生产工艺的改进工艺、条件的优化嘲、PTA法反应精馏工艺模拟以及DMT酯交换法的改进。

用于聚对苯二甲酸乙二醇酯缩聚反应的催化剂种类繁多，元素周期表中除卤族元素和惰性元素外的大部分主副族元素化合物均可选用作催化剂原料。

目前工业上应用、研究较多的催化剂是锑、锗、钛系催化剂。

近年来乙二醇锑、乙二醇钛催化剂引起人们的重视。

锑系催化剂由于活性适中、价格低廉的特性在聚酯工业中普遍使用；锗系催化剂价高，应用较少；钛系催化剂活性高，缺点是催化副反应明显。

合成：PET树脂的合成方法主要有：酯交换法、直接酯化法、缩聚法和固相缩聚法。

什么是pet材料PET材料，全称聚对苯二甲酸乙二醇酯，是一种常见的塑料材料，具有优异的机械性能、透明度和耐化学性能，被广泛应用于包装、纺织、电子、医疗等领域。

下面我们就来了解一下PET材料的相关知识。

首先，PET材料的特性是什么？PET材料具有良好的透明度和光泽度，可用于制作透明的包装瓶、食品容器等；同时，PET材料具有较高的机械强度和刚性，可以满足包装容器对于抗压、抗冲击的要求；此外，PET材料还具有良好的耐化学性能，能够抵抗酸、碱等化学物质的侵蚀，保障包装物品的安全。

另外，PET材料还具有良好的加工性能，可以通过吹塑、注塑等工艺制成各种形状的制品。

其次，PET材料的应用领域有哪些？PET材料在包装领域应用广泛，可以制作饮料瓶、食品包装瓶、化妆品瓶等各种透明的包装容器；在纺织领域，PET材料可以制成涤纶纤维，用于制作衣服、床上用品、工业用绳索等；在电子领域，PET材料可用于制作电子产品的外壳、显示屏保护膜等；在医疗领域，PET材料可用于制作医用透明塑料瓶、输液瓶等医疗器械。

由于PET材料的优异性能和广泛应用，其市场需求量一直保持增长态势。

再者，PET材料的生产工艺是怎样的？PET材料通常是通过聚酯化反应制得的，首先是对苯二甲酸与乙二醇发生酯交换反应，生成对苯二甲酸乙二醇酯，然后通过聚合反应得到PET树脂，最后再通过挤出、注塑、吹塑等加工工艺制成成型制品。

在生产过程中，需要控制好反应温度、压力、催化剂的使用量等参数，以保证PET材料的质量和性能。

最后，PET材料的环保性能如何？PET材料是一种可回收利用的塑料材料，可以通过再生PET颗粒再次加工成新的制品，符合环保可持续发展的要求。

此外，PET材料在燃烧时不会产生有毒气体，对环境不会造成污染，因此被认为是一种环保型的塑料材料。

综上所述，PET材料具有良好的物理、化学性能，广泛应用于包装、纺织、电子、医疗等领域，其生产工艺成熟，具有良好的环保性能，是一种理想的塑料材料。

聚氨酯 pet 成分
聚氨酯（PET）是一种常见的高分子化合物，具有广泛的应用领域。

它是由对苯二甲酸与乙二醇通过酯化反应合成而成，具有优异的物理性质和化学稳定性。

聚氨酯材料可以通过改变合成原料的比例和条件来调整其性能，以满足不同的需求。

聚氨酯的硬度、强度、耐磨性、耐腐蚀性和耐高温性能都可以通过调整配方来改善。

因此，聚氨酯被广泛应用于各个领域。

在建筑领域，聚氨酯被用作保温材料，可以有效降低能耗。

它具有优异的隔热性能，可以有效地阻止热量的传导和散失。

此外，聚氨酯还可以用于制作屋顶防水材料，具有良好的耐候性和耐久性。

在汽车工业中，聚氨酯常用于制作车身零部件和内饰件。

它具有良好的强度和刚度，能够提供车身结构的稳定性和安全性。

此外，聚氨酯还可以用于制作座椅和方向盘等内饰件，具有舒适性和耐用性。

在纺织行业，聚氨酯被广泛应用于制作弹性纤维和合成革。

它具有优异的弹性和柔软性，可以用于制作服装、鞋子和家居用品等。

聚氨酯合成革具有类似真皮的质感和外观，同时具有更好的耐磨性和耐久性。

聚氨酯还可以用于制作涂料、胶粘剂、密封剂和填充材料等。

它具有优异的黏附性和耐化学性，可以提供良好的保护和封闭效果。

总的来说，聚氨酯是一种非常重要的高分子材料，具有广泛的应用前景。

它的优良性能和多样化的应用使其在各个领域都起到了重要作用。

随着科技的不断进步和创新，聚氨酯的应用领域还将不断扩展和深化。

聚酯Polyethylene terephthalate (PET)属于高分子化合物。

是由对苯二甲酸（PTA）和乙二醇（EG）经过缩聚产生聚对苯二甲酸乙二醇酯（PET），其中的部分PET再过过水下切粒而最终生成。

纤维级聚酯切片用于制造涤纶短纤维和涤纶长丝。

软化点238-240℃，熔点255-260℃。

特性粘数（0.63-0.66）。

湿切片＜0.4%干燥后＜30ppm （mg／kg）。

295摄氏度时熔体密度1.117g／㎝³。

特性粘数：单体质量的高分子在溶液中所占体积的大小。

熔点：物质的熔点，即在一定压力下，纯物质的固态和液态呈平衡时的温度，也就是说在该压力和熔点温度下，纯物质呈固态的化学势和呈液态的化学势相等。

（≥250℃）含水率：材料所含水的质量占材料干燥时质量的百分率称为材料的含水率。

干燥湿切片水分包括两部分：一是沾附在物料表面的非结合水，这种水分的存在使物料表面上的蒸汽压等于水的饱和蒸汽压；另一是与PET 大分子上极少量的端羟基及羰基等以氢键结合的结合水，其在切片表面上的平衡蒸汽压小于同温度下的饱和蒸汽压。

在干燥过程中，通常非结合水较易除去，而结合水则较难除去。

PET条带在冷却水槽进行急剧冷却时，因很快形成无定形玻璃态结构，在条带内存有一些“空穴”。

PET内部的羰基与水产生氢键，进入切片内部的水分则残留在空穴中，形成结合水。

切片干燥包含两个基本过程：一是加热介质传热给切片，使水分吸热并从切片表面蒸发；二是水分从切片内部迁移至切片表面，再进入干燥介质中。

这两个过程同时进行，因此切片干燥实质是一个同时进行的传质和传热过程。

结晶:对切片干燥速率有很大影响。

一方面，结晶时由于体积收缩的挤压和空穴的消失，把一部分水分挤压到切片表面，有利于提高干燥速率；另一方面，又将一部分水分挤压到切片内部，加大了扩散距离，且由于外加热式（170℃以下）干燥时，切片表面温度往往高于内部温度，因切片表面结晶度较大而形成的致密层使水分扩散阻力大增。

pet注塑工艺和解决方案《PET注塑工艺及解决方案》一、PET注塑工艺介绍PET（聚对苯二甲酸乙二醇酯）是一种高分子合成材料，通常用于制造塑料容器以及电子零件等，可以反映出简单而优美的外形。

PET 注塑工艺是一种将PET塑料熔融、压力成型的工艺，主要用于制造食品容器、医药容器、电子电器、汽车零部件等；使用PET制造的塑料产品具有耐高温、耐冲击、耐磨损、耐腐蚀、耐老化的优点，是一种表面光滑的工艺。

二、PET注塑工艺步骤1、塑料熔融：将塑料块或粒状容器通过熔融容器熔融，熔融的塑料以合适的流量和温度进行容器的融化处理。

一般情况下，PET塑料的熔点为245°C左右，容器的温度一般控制在280-320°C。

2、注塑：在熔融的塑料容器中，首先将塑料压入模具，然后在模具中均匀分布，形成模具中的容器，模具中的容器可以根据客户的要求进行不同的开口形式，以达到不同的容器设计要求。

3、冷却：将容器的温度从熔点降至室温，使容器完全冷却。

4、取出：将容器从模具中取出，检查容器的品质，比如熔合线、表面结构等；如果满足要求，则完成容器的注塑工艺。

三、PET注塑工艺中的解决方案1、模具选择：在进行PET注塑工艺时，模具的选择非常重要，因为模具的性能会影响塑料容器的形状、尺寸和外观。

模具的选择要根据容器的尺寸、形状和容量等因素来考虑，合理选择模具可以有效减少容器的裂纹和缩水现象，同时有效提高容器的品质。

2、塑料熔点：在进行PET注塑工艺时，需要合理控制塑料的熔点，因为熔点过高，可能导致塑料容器的表面变黑，而熔点过低，可能导致塑料容器出现缩水现象。

因此，在进行PET注塑工艺时，需要合理控制塑料的熔点，以期获得更优质的塑料容器。

3、塑料流量：在进行PET注塑工艺时，需要合理控制塑料的流量，因为流量过小可能导致塑料容器的表面出现缺口，而流量过大可能导致塑料容器的表面出现毛刺和突起。

因此，在进行PET注塑工艺时，应该合理控制塑料的流量，以获得更优质的塑料容器。

PET的合成及生产工艺高分子09-2摘要：聚对苯二甲酸乙二醇酯化学式为-[OCH-CH2OCOC6H4CO]-，简称PET，为高分子聚合2物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。

对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。

聚对苯二甲酸二乙酯作为纤维原料已有50多年的历史，本文对PET 的研究，生产和应用进行了详细的概述，阐述了其在化学工业中的作用和地位,并介绍了PET的制备方法和工艺流程。

关键词:聚对苯二甲酸乙二醇酯 对苯二甲酸 乙二醇 直接酯化法PET的结构及性能聚对苯二甲酸乙二醇酯 化学式为-[OCH2-CH2OCOC6H4CO]-，简称PET，为高分子聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。

对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。

PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。

在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。

PET塑料分子结构高度对称，具有一定的结晶取向能力，故而具有较高的成膜性和成性。

PET塑料具有很好的光学性能和耐候性，非晶态的PET塑料具有良好的光学透明性。

另外PET塑料具有优良的耐磨耗摩擦性和尺寸稳定性及电绝缘性。

PET做成的瓶具有强度大、透明性好、无毒、防渗透质量轻、生产效率高等因而受到了广泛的应用。

PET的应用玻璃纤维增强PET适用于电子电气和汽车行业，用于各种线圈骨架、变压器、电视机录音机零部件和外壳、汽车灯座、灯罩、白热灯座、继电器、硒整流器等。

PET工程塑料目前几个应用领域的耗用比例为：电器电子26%，汽车22%，机械19%，用具10%，消费品10%，其他为13%。

目前PET工程塑料的总消耗量还不大，仅占PET 总量的1.6%。

1.薄膜片材方面：各类食品、药品、无毒无菌的包装材料；纺织品、精密仪器、电器元件的高档包装材料；录音带、录象带、电影胶片、计算机软盘、金属镀膜及感光胶片等的基材；电气绝缘材料、电容器膜、柔性印刷电路板及薄膜开关等电子领域和机械领域。

有机高分子材料有哪些
有机高分子材料是一类由碳、氢、氧、氮等元素组成的大分子化合物，具有较
高的分子量和多样的结构形式。

它们在工业、医药、农业、日常生活等领域发挥着重要作用，广泛应用于塑料、橡胶、纤维、涂料、胶粘剂等领域。

在有机高分子材料中，常见的包括聚乙烯、聚丙烯、聚氯乙烯、聚苯乙烯、聚对苯二甲酸乙二醇酯（PET）、聚醚酮等。

以下将对其中几种常见的有机高分子材料进行介绍。

首先，聚乙烯是一种由乙烯单体聚合而成的塑料，具有优良的物理力学性能和
化学稳定性，可用于制作塑料袋、塑料瓶、塑料桶等包装材料，也可用于制作管材、绝缘材料等。

其次，聚丙烯是另一种常见的塑料材料，具有较高的熔融温度和优异的耐磨性、耐腐蚀性，广泛应用于汽车零部件、家居用品、医疗器械等领域。

此外，聚氯乙烯是一种常见的塑料材料，具有良好的耐候性和耐化学腐蚀性，
可用于制作建筑材料、电线电缆、塑料地板等。

另外，聚苯乙烯是一种质地坚硬、透明的塑料材料，常用于制作食品包装盒、
保鲜膜、泡沫塑料等。

此外，PET是一种耐热、耐候、透明的塑料材料，可用于制作饮料瓶、食品包装、纤维等。

最后，聚醚酮是一种高性能工程塑料，具有优异的耐高温、耐腐蚀、机械性能
和绝缘性能，广泛应用于航空航天、汽车、电子电器等领域。

综上所述，有机高分子材料种类繁多，具有广泛的应用前景。

随着科学技术的
不断发展，有机高分子材料将在更多领域发挥重要作用，为人类社会的发展进步做出更大的贡献。

PET材料聚对苯二甲酸乙二醇酯 英文名:polyethylene terephthalate,简称PET 。

PET 是乳白色或浅黄色、高度结晶的聚合物， 表面平滑有光泽。

在较宽的温度物理机械性能，长期使用温度120°C ,电绝缘性 优良，甚至在高温高频下，其电性能仍较好，但耐 电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺 寸稳定性都很好 X XX X 仁PETX 世界不同地区和国家具体消费结构为：欧洲，无机系33%,〉臭系28 % ,有机磷系25%,氯系4%,其他10% ;美国，渙系35%,有机磷系26%, 无机系24%,氯系8%,其他7%;亚洲，渓系60%,无机系25%,氯系8%, 有机磷系7%；日本，漂系40%,无机系30%,有机磷系20%,氯系2%,其他8%o今后10年阻燃剂发展的主要趋势是：卤系阻燃剂（包括含卤磷酸酯）将会继续使用，且用量可能仍会略有增加，但产品结构会有所调整，人们对多渓二苯瞇等将审慎对待；磷氮系的膨胀型阻燃剂及氮基阻燃剂将进一步得到发展和受人青睐；无毒、抑烟的无卤无机阻燃剂，如改性的氢氧化铝、氢氧化镁、硼酸锌等，特别是可用于较高温度的氢氧化镁，将进一步得到开发；抑烟剂的市场前景看好；阻燃剂领域呼唤更多的法规和标准闻世。

300.00250.00200.00150.00100.0050.000.00卜，消费星（万吨）Y_同比増长|2009 ------ 2013年全球阻燃剂消费量及增长趋势预测图6.80% 6.60% 6.40% 6.20% 6.00% 5.80% 5.60% 5.40% 5.20% 5.00%2009 ------ 2013 2013年全球阻燃剂市场规模及增长趋势预测图70.0060.0050.0040.0030.0020.0010.00 0.00X PET历史X 于1941年首先由英国J・tt・Whinfield与J. T・Dickon研制成功。

rpet材质成分rPET材质成分分析rPET是一种常用于制造纤维和塑料制品的材料，它具有一系列独特的特性和成分。

本文将对rPET材质的主要成分进行分析和解释。

1. PETrPET的主要成分是聚对苯二甲酸乙二醇酯（Polyethylene terephthalate），简称PET。

PET是一种高分子聚合物，由对苯二甲酸和乙二醇经过聚合反应而成。

PET具有良好的透明度、耐热性和机械性能，广泛应用于瓶装饮料、纤维和塑料制品等领域。

2. 可回收材料rPET是一种可回收材料，它是由废弃的PET制品经过再生处理而得到的。

这意味着废弃的PET瓶子和其他PET制品可以通过回收再利用，减少对自然资源的消耗。

rPET的再生过程包括破碎、清洗、熔融和再生粒子制备等步骤。

3. 添加剂rPET材质中还可能含有一些添加剂，以改善其性能和加工过程。

常见的添加剂包括增塑剂、稳定剂、着色剂等。

增塑剂可以增加rPET 的柔韧性和可塑性，使其更易于加工成各种形状的产品。

稳定剂可以提高rPET的耐热性和耐候性，延长其使用寿命。

着色剂可以给rPET材质赋予各种颜色，增加其装饰性和识别性。

4. 助剂为了提高rPET材质的性能和加工过程的效率，还可以添加一些助剂。

助剂可以改善rPET的流动性、降低粘度，使其更易于注塑、吹塑、挤出等加工过程。

常见的助剂包括增粘剂、流变剂、润滑剂等。

5. 可溶性物质rPET材质中可能还含有一些可溶性物质，如残留的添加剂和助剂、水分等。

这些可溶性物质对rPET材质的性能和加工过程可能产生一定影响。

因此，在使用rPET材质时，需要考虑对可溶性物质的控制和处理。

6. 其他材料除了上述成分外，rPET材质中可能还含有一些其他材料。

例如，在某些特殊应用中，为了提高rPET的导电性能，可以添加导电填料，如碳纳米管、金属纳米颗粒等。

这些材料的添加可以使rPET具有导电、防静电等特性。

总结起来，rPET材质的主要成分是PET，它是由聚对苯二甲酸乙二醇酯经过聚合反应得到的。
