预制梁箱梁制梁和架设监理旁站记录表20200104

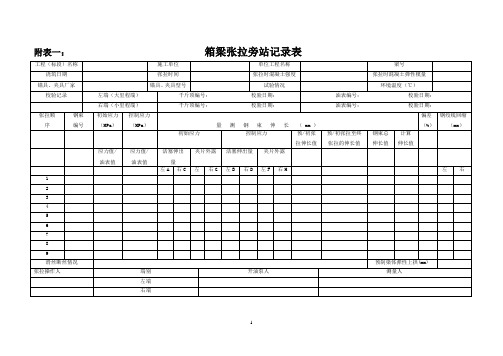

附表一：箱梁张拉旁站记录表
工程（标段）名称施工单位单位工程名称梁号浇筑日期张拉时间张拉时混凝土强度张拉时混凝土弹性模量
锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：
张拉顺序钢束
编号
初始应力
（MPa）
控制应力
（MPa）量测钢束伸长（ mm ）
偏差
（%）
钢绞线回缩
（mm）
初始应力控制应力预/初张
拉伸长值
预/初张拉至终
张拉的伸长值
钢束总
伸长值
计算
伸长值应力值/
油表值
应力值/
油表值
活塞伸出
量
夹片外露活塞伸出量夹片外露
左A 右C 左右G 左B 右D 左F 右H 左右
1
2
3
4
5
6
7
8
9
滑丝断丝情况预制梁体弹性上拱(mm) 张拉操作人端别开油泵人测量人
左端
右端
1。

旁站监理记录表编号工程名称日期及气候施工工序：旁站监理的部位：钢结构安装旁站监理开始时间：旁站监理结束时间：施工情况：1．钢构件是否已报验，是否有合格证，吊装单元主要尺寸是否与施工方案一致。

是否2．施工机械设备、机具是否完好。

（以检验单为依据）是否3．钢构件吊装前是否进行小拼装（连接板、安装焊接是否检查合格）。

是否4．吊装位置脚手架是否搭设完成并通过验收。

是否5．安装螺栓定位销钉是否准备齐全，其材料是否已经报验。

是否6．吊装钢构件编号及安装位置是否正确。

是否7．质检员、安全员、工长、技术管理人员是否到岗。

是否8．安全、环保措施是否落实。

落实未落实9．安装操作人员共计人，其中持证人员人，焊工姓名及岗位证书监理情况：1．检查钢结构支座是否弹出轴线，安装线、标高是否符合设计要求。

是否2．吊装构件时，是否有临时支撑以加强吊装单元的稳定性。

是否3．构件吊装就位后，是否及时校正，检查构件的轴线、垂直度是否符合要求。

是否4．检查钢柱上下是否对齐，其偏差值是否在允许偏差范围之内。

是否5．检查钢梁与牛腿是否对齐，其偏差值是否在允许偏差范围之内。

是否6．水平结构（网架、大梁），挠度值是否符合设计规定，偏差是否在规定范围内。

是否7．垂直构件安装完后，临时支撑是否到位。

是否8．螺栓节点的安装质量是否符合相关规定。

是否9．焊接节点的焊缝质量是否符合设计和施工规范的相关规定。

是否发现问题：处理意见：备注：承包单位名称：监理单位名称：质检员（签字）：旁站监理人员（签字）：年月日年月日旁站监理记录表编号工程名称日期及气候施工工序：现场预应力钢筋张拉施工旁站监理的部位：旁站监理开始时间：旁站监理结束时间：施工情况：1．张拉时混凝土的抗压强度是否达到设计要求数值或不低于混凝土设计强度的75%。

是否2．构件张拉端是否达到设计要求和施工规范相关要求。

是否3．构件张拉时，工作面是否达到安全要求，安全措施是否到位。

是否4．预应力筋或预应力钢丝束的品种、规格与数量、安装位置是否符合设计要求。

TB2 旁站记录表(现浇连续梁混凝土灌注) HDJLPZ-2-04
工程项目名称：施工合同段：编号：
TB2 旁站记录表(现浇连续梁张拉) HDJLPZ-2-05
工程项目名称：施工合同段：编号：
TB2 旁站记录表(现浇连续梁管道压浆) HDJLPZ-2-06
工程项目名称：施工合同段：编号：
TB2 旁站记录表(预制箱梁混凝土灌注) HDJLPZ-2-07
工程项目名称：施工合同段：编号：
TB2 旁站记录表(预制箱梁张拉) HDJLPZ-2-08
工程项目名称：施工合同段：编号：
6
TB2 旁站记录表(预制箱梁孔道压浆) HDJLPZ-2-09
工程项目名称：施工合同段：编号：
TB2 旁站记录表(框架桥涵混凝土灌注) HDJLPZ-2-10
工程项目名称：施工合同段：编号：。

旁站监理记录表
（混凝土浇筑分项工程）
工程名称：编号：注：本表一式一份，工程监理机构留存。

旁站监理记录表
（梁、柱节点钢筋分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（土方回填分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（卷材防水及细部构造分项工程）
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（土钉墙支护分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（预应力筋张拉分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（砼灌注桩浇筑分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（装配式结构安装分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表
（钢构件安装分项工程）
注：本表一式一份，工程监理机构留存。

站监理记录表
（现场预应力张拉施工分项工程）
工程名称：编号：
注：本表一式一份，工程监理机构留存。

旁站监理记录表

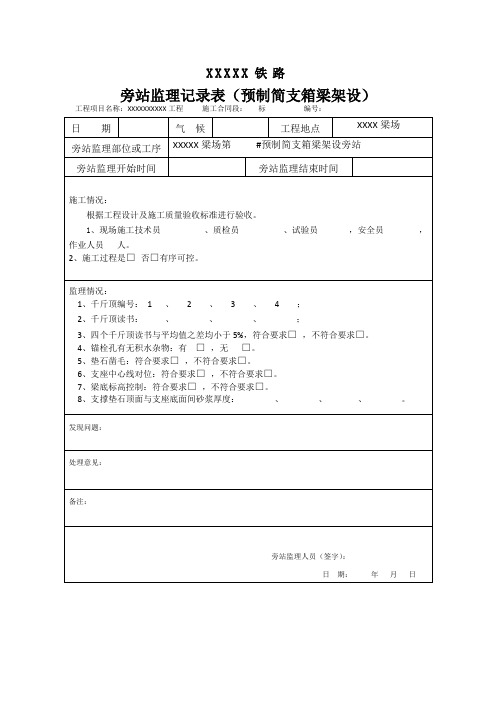

工程名称：二环路西段工程项目编号：
日期及气候：2012.XX. XX 阴工程地点：二环路
旁站监理的部位或工序：箱梁吊装作业
旁站监理开始时间：旁站监理结束时间：
施工情况：
施工单位组织相关的材料、人员和机械到场对 ----- 跨间的箱梁进行吊装作业，现场共有260T 汽车吊2台，专业指挥人员4名，施工单位管理人员及安全员在场督促施工。

吊装顺序未从中间向两侧对称吊装，每吊装2片后，转移吊车，再进行后2片箱梁的吊装作业共吊装箱梁片，吊装结束时间为。

施工期间无异常。

监理情况：
1、检查现场的吊车的安全运行情况及现场的安全防护措施；
2、检查施工单位相关安全管理人员到岗情况
3、检查成品的预制箱梁的粱体全长、跨度、梁高等外观尺寸及吊装孔位置、孔径、垂直度。

4、检查支座、
垫石的轴线位置及高程，并对垫石进行试压合格；5、对箱梁的吊装过程进行全程旁站
发现问题：
1、有无违反工程建设强制性标准行为
2、有无其他影响施工质量行为
处理意见：
备注：
施工企业：
项目负责人部：
质检员（签字）：
年月日监理企业：
项目监理机构：
旁站监理人员（签字）：
年月日
注：本表一式两份，施工、监理单位各留一份。
