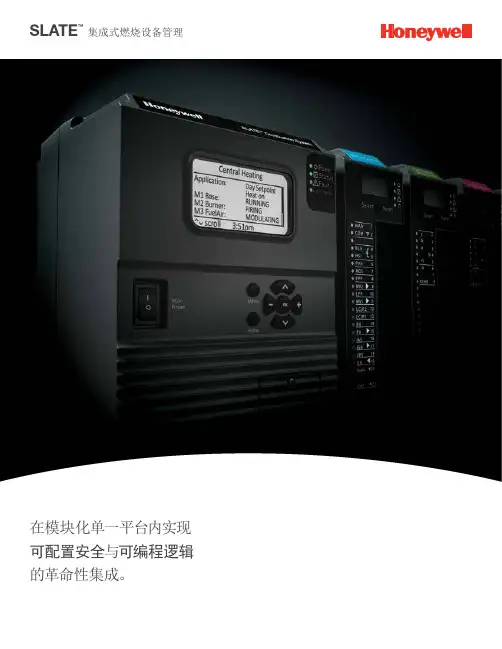

SLATE™集成式燃烧设备管理在模块化单一平台内实现可配置安全与可编程逻辑的革命性集成。

错综复杂当今的局面是：出自多家厂商的不同部件，形形色色的平台与协议，眼花缭乱的配线图纸。

难怪每个开发周期都需要数月甚至几年的时间。

简洁明快霍尼韦尔公司的SLATE™ 系统有史以来首次将可配置的安全与可编程的逻辑合为一体。

这是来自一家厂商的单一平台，并且能够用较短的时间更加简便地针对几乎任何应用而量身打造。

现在是时候重新思考您应该如何将燃烧设备管理解决方案推向市场。

变革已经到來。

缩短上市周期，获得竞争优势脱颖而出是每个人的梦寐以求，但这需要时间和金钱。

SLATE ™ 让产品开发流程更加简单合理，因而帮助您在几周——而不是数月或若干年——内征服更多的行业和应用。

编程更快灵活的编程工具助您更快捷地实施独家拥有的应用。

缩短工程设计时间消除错综复杂且耗时费力的配线与编程。

加速生产用电脑来装载您量身打造的应用套包，复制更快。

简化库存来自一家厂商的单一平台意味着需要采购、存放及管理的产品种类会少很多。

基础单元制模块比控制模块放大器模块模块块输出模块输出模块用单一平台服务更多的全球行业扩张进入新的市场有一个昂贵的产品、协议及编程新学习曲线。

利用SLATE平台，您的团队就能够为形形色色的世界市场量身定制解决方案，而且根本无需回头去找制造商。

无与伦比的应用灵活性SLATE平台可轻易地配置为应用于几乎任何场合，包括商业、工业、单或多燃烧器、锅炉、工业工艺等等。

通用的输入输出方案只购买应用需要的模块，然后用简便的配线命令来选择如何利用这些模块。

可自定的高清显示器7英寸彩色触屏显示器能够利用基本的网页技术进行编程，从而提供量身定制的最终用户体验。

全球安全性认可用机构认证服务更广大的全球客户群。

SLATE平台持有美国和加拿大的UL证书，并且是FM与CSD-1合格。

SIL-3指日可待。

通用电源交直流24伏～交流230伏50/60赫电源让SLATE平台与几乎所有的全球商业与工业要求兼容。

可燃气体报警仪使用手册1. 简介本使用手册旨在帮助用户正确使用可燃气体报警仪，确保安全操作并及时发现可燃气体泄漏。

2. 产品概述可燃气体报警仪是一种用于检测室内空气中可燃气体浓度的设备。

该报警仪可监测多种可燃气体，如天然气、液化石油气等，并在浓度超过设定阈值时发出声光报警信号。

3. 使用须知在开始使用可燃气体报警仪之前，请仔细阅读以下使用须知，并按照所述操作步骤进行操作。

3.1 安装和布置- 报警仪应安装在室内靠近潜在泄漏源的位置，例如燃气热水器附近。

- 确保报警仪处于垂直位置，不要将其倾斜或挂在墙上。

- 在安装之前，请关闭燃气和电源。

3.2 供电和维护- 报警仪通常使用电池供电，请定期检查电池电量并及时更换。

- 定期检测报警仪是否正常工作，以确保其敏感度和准确性。

- 注意保持报警仪的清洁和干燥，避免灰尘或水分进入设备。

3.3 报警信号和处理- 当报警仪检测到可燃气体浓度超过设定阈值时，将发出声光报警信号。

- 在听到报警信号时，应立即采取下列措施：- 关闭附近的燃气源或停止使用燃气设备。

- 打开窗户通风，确保室内空气流通。

- 尽快离开泄漏区域，并通知相关部门进行处理。

4. 故障排除在使用报警仪过程中，可能会遇到一些故障情况。

以下是常见故障及解决方法：- 报警仪无法启动：检查电池是否放置正确或电池电量是否耗尽；如需要更换电池，请确保使用相同型号的电池。

- 报警仪误报警或无报警信号：检查报警仪的敏感度设置是否正确，如有需要，请重新校准报警仪。

5. 安全注意事项- 本报警仪仅用于检测可燃气体浓度，请勿将其用于其他用途。

- 在使用过程中，注意防止水、火或其他物质进入报警仪内部。

- 如报警仪出现故障或不准确，应停止使用，并联系专业技术人员进行维修。

- 在进行维护、更换电池或校准时，请按照相关说明书进行操作。

6. 售后服务如遇到报警仪使用或故障方面的问题，请联系我们的售后服务部门，我们将竭诚为您解答和提供支持。

可燃气体报警控制器说明书可燃气体报警控制器说明书1：产品概述1.1 产品简介本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。

1.2 产品特点- 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。

- 高准确度：采用先进的传感器技术，保证了测量准确度的提高。

- 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。

- 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。

1.3 适用范围本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。

2：安装与维护2.1 安装前准备2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。

2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。

2.2 安装指导2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。

2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。

2.3 维护与保养2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。

2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。

3：使用说明3.1 开机与关机3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。

3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。

3.2 参数设置3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。

3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。

3.3 报警处理3.3.1 报警信号：当可燃气体浓度超过设置的报警阈值时，报警控制器会发出警报信号。

燃气报警器使用说明书全文共四篇示例，供读者参考第一篇示例：燃气报警器使用说明书一、产品简介燃气报警器是一种用于检测室内有毒有害气体浓度的设备，主要用于检测燃气泄漏，保护家庭和工作场所的安全。

它能及时发现危险气体泄漏并发出警报提示，提醒人们采取相应措施避免事故发生。

二、产品功能1.检测功能：燃气报警器能够检测到室内的燃气浓度，如天然气、液化气等，并在浓度超过安全范围时发出声光报警信号。

2.报警功能：当燃气浓度超过设定值时，燃气报警器会发出高频响声，并闪烁警示灯，提醒用户及时采取安全措施。

3.自检功能：燃气报警器具有自检功能，可以定期检测探测器、报警器和电池是否正常运行，确保设备的正常使用。

4.报警静音功能：在确认燃气浓度不是真的危险时，可以通过按下消音按钮将报警器静音，以免误报警情况。

三、产品安装及使用1.安装位置：燃气报警器应该安装在离燃气源相对较近的地方，比如厨房、浴室等，且距离燃气源垂直上方一米之内。

同时应该避免阳光、潮湿、振动和尘埃的影响。

2.安装高度：一般建议燃气报警器安装高度不低于1.5米，离地面不低于1米。

3.电源供应：燃气报警器一般使用电池供电，安装时请查看产品说明书，使用相应规格的电池。

4.注意事项：请勿将燃气报警器安装在易燃易爆物品附近，也不要将它安装在通风不良的地方。

使用前请确认设备是否有损坏，并定期进行自检。

5.使用方法：使用时请按照产品说明书操作，正确打开或关闭开关，以确保设备正常运行。

在报警时请立即采取安全措施，开窗通风、切勿使用明火等，直至确定安全。

四、产品维护及保养1. 定期维护：请定期对燃气报警器进行清洁和维护，保持设备的敏感性能。

可用干净的湿布擦拭设备表面，确保传感器的敏感度。

2.更换电池：若燃气报警器在使用过程中出现电池电量不足的情况，应及时更换新电池，确保设备正常运行，避免因电源问题导致设备失效。

3. 报警测试：请按照产品说明书进行定期报警测试，确认设备功能正常。

可燃气体报警器使用说明1、接通220V电源，此时主电指示灯亮，浓度显示为“88”；2、开机报警器初始化，发出报警，预热60秒左右，仪器进入正常监视状态；3、当仪器发出浓度报警时，红色指示灯显示该路报警，并以数字显示该路浓度及发出报警声，可按机箱的“消音”键消除报警声，待报警事故处理完毕后，重新进入工作状态；当仪器发生通讯故障时，故障指示灯黄灯亮，并发出故障报警声，线路故障处理完毕后，可按机箱“消音”消除报警声，重新进入工作状态；4、按面板“自检”键，主机进入自己状态，指示灯全亮，数码管显示“88”，蜂鸣器发出声音。

5、按面板“复位”键，主机进入复位状态重新工作。

6、报警值及时间设定，按面板“设置”①第一次显示浓度值，再按（▲）键或（▼）键进行浓度加减设置到适当的浓度即可。

②按面板“设置”键第二次显示时间年的数值“y09”字样，再按（▲）键或（▼）键对年进行加减设置到适当的数值即可。

③按面板“设置”键第三次显示时间月的数值“U07”字样，再按（▲）键或（▼）键对月进行加减设置到适当的数值即可。

④按面板“设置”键第四次显示时间日的数值“d06”字样，再按（▲）键或（▼）键对日进行加减设置到适当的数值即可。

⑤按面板“设置”键第五次显示时间小时的数值“H06”字样，再按（▲）键或（▼）键对小时进行加减设置到适当的数值即可。

⑥按面板“设置”键第六次显示时间小时的数值“F06”字样，再按（▲）键或（▼）键对分钟进行加减设置到适当的数值即可。

7、“查询”键查询报警事件：进入按键操作后按面板“查询”键，数码管依次显示的为：“Y＊＊”代表年，如“Y10”代表10年“U＊＊”代表月，如“U07”代表07月“d＊＊”代表日，如“d12”代表12日“H＊＊”代表小时，如“H11”代表11时“F＊＊”代表分，如“F27”代表27分全部代表报警时间就是2010年07月12日11时27分共依次显示最近的三次报警时间。

8、复位键：按此键系统复位。

燃气报警器使用说明书燃气报警器使用说明书如下：1. 安装位置：应安装在无显著摇动，无冲击振动和没有雨雪侵袭的地方，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，更无爆炸危险。

2. 电源连接：采用系统12V供电时，外接端子红线接正极和黑线接负极。

3. 联网信号输出：白线：公共端；绿线：常闭触点；黄线：常开触点。

4. 排气扇和电磁阀的联接：将白线和黄线串联于排气扇开关的火线上；专用对接插头对接（输出12V脉冲电压，紧急切断电磁阀）。

5. 机械手的联接：报警器在检测状态下（阀门打开时），按一下按键，报警器就会关闭阀门，这种状态会有30秒延时。

延时过后，按一下按键，报警器会驱动机械手打开阀门，这种状态维持30秒后自动回到检测状态，这种状态是循环操作的（即按第一次是关阀，按第二次是开阀）。

6. 工作状态指示：电源指示灯长亮；报警指示灯亮一下；运行状态指示灯一闪一闪（此时设备在自检）大约1分钟后熄灭表示正常工作，如果长亮表示感应头出错，请等20分钟后重新上电。

探测器周围燃气浓度达到预设值时或短按测试按键注浸警指示灯长亮，并伴随发出报警声（自检时按测试键无效）。

7. 退出网关网络：在燃气报警器与网关正常连接的情况下，长按燃气报警器的退网键5秒，即可自动脱离Zigbee网络脂示灯由闪变为常亮。

8. 测试状态：黄色灯和红闪灯闪亮，表示报警器进入检测状态。

9. 预热状态：壁挂式接通AC220V或AC110V电源，绿色灯常亮，黄色灯灭，红色等闪亮，表明报警器处于预热状态。

10. 监视状态：预热约3分钟后，绿色指示灯常亮，表明报警器处于监视状态。

使用燃气报警器时应严格遵守使用说明书的要求，以确保安全。

如遇到问题或故障，建议联系专业人员或厂家进行维修和检查。

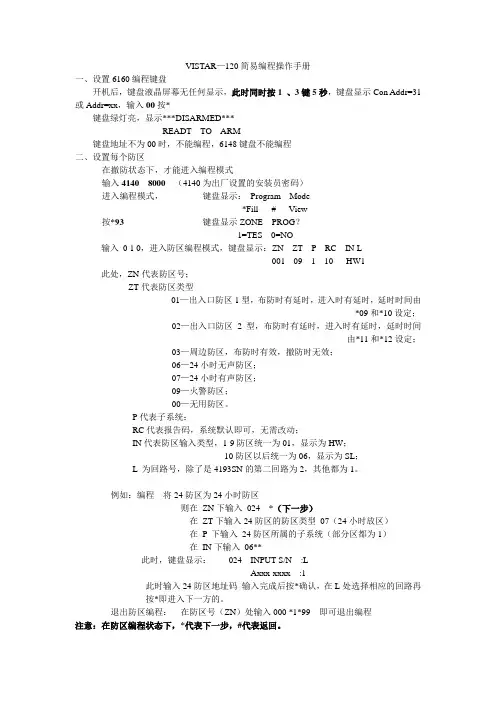

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。

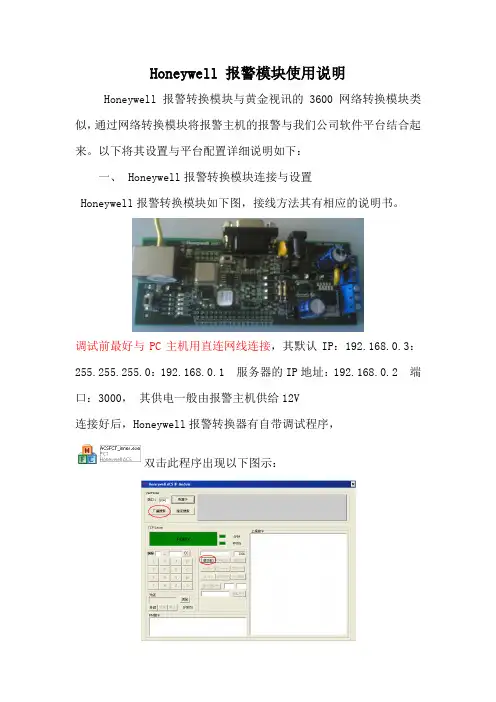

Honeywell 报警模块使用说明
Honeywell报警转换模块与黄金视讯的3600网络转换模块类似，通过网络转换模块将报警主机的报警与我们公司软件平台结合起来。

以下将其设置与平台配置详细说明如下：
一、 Honeywell报警转换模块连接与设置
Honeywell报警转换模块如下图，接线方法其有相应的说明书。

调试前最好与PC主机用直连网线连接，其默认IP：192.168.0.3：255.255.255.0：192.168.0.1 服务器的IP地址：192.168.0.2 端口：3000，其供电一般由报警主机供给12V
连接好后，Honeywell报警转换器有自带调试程序，
双击此程序出现以下图示：
点击“广播搜索”和“启动”后此程序会找到与PC机器相连的IP模块，这个时候可以更改其IP地址与服务器地址。

注意：服务器地址一定要改成最终接收数据的主机地址，比如CMS，NVS等地址。

二：软件配置
在所需接收IP模块信息的监控单元里面添加此设备，下面以三级结构网络分控为例：
在认证中心的配置中心里面添加好网络分控单元（NVS）后，在其监控设备里面添加ELID报警器。

如下图
NVS
监控设备
添加ELID报警器
只要更改IP模块的IP地址和输入路数，一般没有输出路数添加好后，在报警输入里面加入相应的路数，如下图：
批量增加
最后，在用户里面添加上
这样配置就完成了
三注册
把IPModule.dll和注册两个文件放到C:\ 根目录下，双击进行注册，注册后会有提示注册成功
到此，全部完成，将报警主机与IP转换模块连接后即可在软件中对其进行操作。

可燃气体检测报警器使用说明书可燃气体检测报警器使用说明书一、产品介绍可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。

它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。

二、产品特点1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。

2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。

3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。

4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。

三、使用方法1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。

2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。

3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。

请注意，过低的灵敏度可能会导致漏报，而过高的灵敏度可能会导致误报。

4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。

若正常工作，则表示报警器已经准备就绪。

5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。

一旦浓度超过设定的阈值，报警器将发出声光报警信号。

此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。

同时，必要时可以自行进行排气处理，并确保事态安全。

四、注意事项1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。

2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。

3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。

4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。

霍尼韦尔VISTA报警系统说明书VISTA-120＋6160简易编程指南一、设置6160编程键盘地址为01 开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按# 键盘绿灯亮，显示***DISARMED*** READT TO ARM 键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode *Fill # View 按*93 键盘显示ZONE PROG 1=TES 0=NO[按1进入防区编程键盘显示SET TO CONFIRM? 1=YES 0=NO 输入1 键盘显示ENTER ZONE NO. 000=QUIT 001 输入01（以001防区为例），按* 键盘显示001 ZT P RC IN ：L 09 1 ———目前显示的是001防区的信息，按* 键盘显示001ZONE RESPONSE Fire 09 目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

霍尼韦尔honeywell VISTA120中文说明书(上)1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：· 对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和 4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区•防区2-8可选末端电阻监测，支持NO或 NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区 8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区 973无线接收机防区988, 990总线回路防区 997 外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
