工业无线传感器网络的设计与实现随着工业自动化程度不断提高，工业无线传感器网络（Industrial Wireless Sensor Network，简称IWSN）在实际应用中得到了广泛的推广和应用。

对于工业环境中的大规模数据采集和处理来说，IWSN具有成本低、可靠性高、易于部署等优点。

本文将介绍IWSN的设计与实现，包括系统架构、网络拓扑结构、协议栈、节点设计等。

一、系统架构IWSN的系统架构分为三层：应用层、传输层和物理层。

其中，应用层负责数据采集、存储和处理；传输层负责网络的通信；物理层负责无线信号的传输和接收。

这三层之间的接口和协议需要进行详细的设计和规划，以确保整个系统的稳定性和可靠性。

二、网络拓扑结构IWSN的网络拓扑结构通常分为星形、树形和网状三种结构。

其中，星形网络结构是最简单的结构，每个传感器节点都直接连接到一个中心节点。

树形网络结构是一种组合型拓扑结构，以单个节点为根，实现向下架构的无线传输。

网状网络结构是一种比较复杂的结构，节点之间不仅可以相互通信，还可以通过多条路径进行数据传输。

针对不同的应用场景，可以根据实际需求选取相应的网络拓扑结构。

三、协议栈IWSN的协议栈通常分为应用层协议、传输层协议、网络层协议、数据链路层协议和物理层协议五层。

应用层协议负责数据采集、存储和处理；传输层协议实现全网络数据传输和路由选择；网络层协议负责节点的管理和组网；数据链路层协议实现同步传输、差错检测和纠错；物理层协议负责传输和接收无线信号等。

在协议栈中，各层之间需要进行协议协商和参数配置，以保证整个系统的运转。

四、节点设计IWSN的节点设计涉及到硬件和软件两个方面。

硬件方面，需要选择适合的传感器和通信模块，保证数据采集和无线传输的功能。

软件方面，需要选择相应的嵌入式操作系统和驱动程序，实现系统稳定运行和数据的管理与处理。

同时，节点的电源管理和自愈能力也是设计过程中需要考虑的问题。

总而言之，工业无线传感器网络的设计与实现涉及到多个方面，需要全面考虑系统的可靠性、稳定性和成本效益等因素。

工业物联网架构设计与部署指南工业物联网（Industrial Internet of Things，简称IIoT）是将物理设备、传感器和其他技术连接到互联网上，实现设备之间的数据共享和远程监控的概念。

随着技术的不断发展，工业物联网在制造业、能源、交通、医疗等领域都得到了广泛应用。

本文将介绍工业物联网的架构设计和部署指南，帮助企业快速搭建自己的工业物联网系统。

一、架构设计1. 设备接入层：设备接入层是工业物联网的基础，通过各种传感器、PLC、机器人等设备将实时数据收集到系统中。

在设计设备接入层时，需要考虑设备数量、设备类型、通信技术等因素。

可以使用支持各种通信协议的网关设备，将不同类型的设备连接到云平台。

2. 通信传输层：通信传输层负责将设备接入层收集到的数据传输到云平台。

传输方式可以选择有线或无线通信，根据实际情况选择合适的通信技术，如以太网、Wi-Fi、蓝牙、LoRa等。

同时需要考虑数据的传输安全性和稳定性，确保数据不被窃取或篡改。

3. 云平台层：云平台层是工业物联网系统的核心部分，负责存储、处理和分析从设备接入层传输过来的数据。

在设计云平台时，需要考虑数据的实时性、可扩展性、安全性和性能。

云平台可以使用开源的物联网平台，如Eclipse IoT、Azure IoT等，也可以使用私有云平台搭建自己的工业物联网系统。

4. 应用层：应用层是工业物联网系统的最上层，提供各种应用和服务，如远程监控、数据分析、设备管理、预测维护等。

在设计应用层时，需要根据企业的实际需求选择合适的应用和服务，并考虑用户界面的友好性和易用性。

二、部署指南1. 确定需求：在部署工业物联网系统之前，首先需要明确企业的需求和目标。

根据不同的行业和应用场景，确定需要监控的设备、采集的数据类型、数据分析的需求等。

2. 设备选型：根据需求确定合适的设备，包括传感器、PLC、网关等。

在选择设备时，需要考虑设备的稳定性、通信协议的兼容性、供应商的可靠性等因素。

工业互联网体系架构介绍工业互联网：解开未来工业之谜在我们迈向智能制造的新时代，工业互联网扮演着至关重要的角色。

它不仅将机器、设备、传感器、人和产品等元素连接起来，形成了一个庞大的工业网络，更在推动工业领域的创新和生产力提升方面发挥着重要作用。

为了更好地理解和利用工业互联网，我们需要先了解其体系架构。

工业互联网体系架构概述工业互联网体系架构将各种硬件和软件资源整合到一个统一的框架中，为数据交换、通信和互操作提供支持。

该架构由三个主要部分组成：核心层、网络层和应用层。

核心层核心层是工业互联网体系架构的最底层，主要包括设备、传感器和执行器等硬件元素。

这些设备通过工业总线、以太网、无线局域网等通信技术相互连接，实现数据采集和设备控制。

网络层网络层位于核心层之上，主要负责数据传输和通信。

它可以将来自不同设备的数据整合到一个统一的网络中，实现数据共享和远程控制。

网络层还提供安全和可靠的数据传输机制，确保数据在传输过程中的完整性和机密性。

应用层应用层是工业互联网体系架构的最顶层，主要负责数据处理和分析。

通过使用大数据、云计算和人工智能等技术，应用层可以对海量的数据进行挖掘和分析，提供决策支持和优化方案。

此外，应用层还可以为用户提供友好的人机界面，实现远程监控和操作。

工业互联网核心技术工业互联网的核心技术包括物联网、云计算、大数据和人工智能等。

这些技术是工业互联网体系架构实现的基础。

物联网物联网技术将各种设备、传感器和执行器连接起来，形成一个统一的工业网络。

通过物联网技术，我们可以实现设备的远程监控和控制，提高生产效率。

云计算云计算技术为工业互联网提供了强大的计算和存储能力。

通过将数据存储在云端，我们可以随时随地访问和分析数据，提高了数据利用的灵活性和效率。

大数据大数据技术帮助我们处理和分析海量的工业数据。

通过对这些数据的挖掘和分析，我们可以发现隐藏在数据中的价值，为决策提供支持。

人工智能人工智能技术为工业互联网提供了强大的智能化能力。

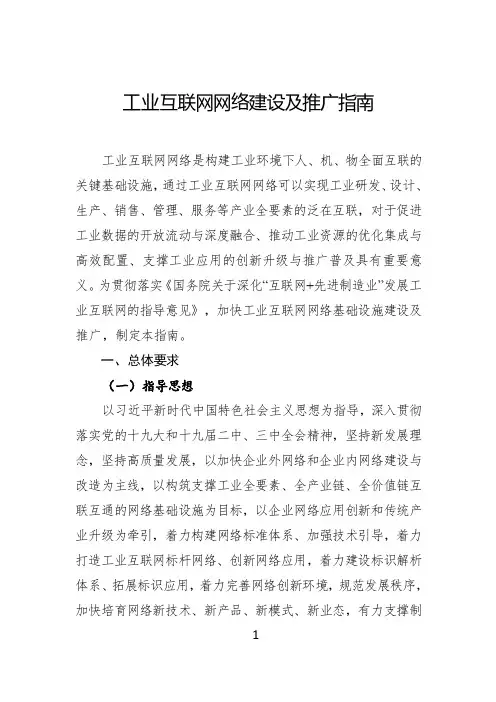

工业互联网网络建设及推广指南工业互联网网络是构建工业环境下人、机、物全面互联的关键基础设施，通过工业互联网网络可以实现工业研发、设计、生产、销售、管理、服务等产业全要素的泛在互联，对于促进工业数据的开放流动与深度融合、推动工业资源的优化集成与高效配置、支撑工业应用的创新升级与推广普及具有重要意义。

为贯彻落实《国务院关于深化“互联网+先进制造业”发展工业互联网的指导意见》，加快工业互联网网络基础设施建设及推广，制定本指南。

一、总体要求（一）指导思想以习近平新时代中国特色社会主义思想为指导，深入贯彻落实党的十九大和十九届二中、三中全会精神，坚持新发展理念，坚持高质量发展，以加快企业外网络和企业内网络建设与改造为主线，以构筑支撑工业全要素、全产业链、全价值链互联互通的网络基础设施为目标，以企业网络应用创新和传统产业升级为牵引，着力构建网络标准体系、加强技术引导，着力打造工业互联网标杆网络、创新网络应用，着力建设标识解析体系、拓展标识应用，着力完善网络创新环境，规范发展秩序，加快培育网络新技术、新产品、新模式、新业态，有力支撑制1造强国和网络强国建设。

（二）工作目标到2020年，形成相对完善的工业互联网网络顶层设计，初步建成工业互联网基础设施和技术产业体系。

一是建设满足试验和商用需求的工业互联网企业外网标杆网络，初步建成适用于工业互联网高可靠、广覆盖、大带宽、可定制的支持互联网协议第六版（IPv6）的企业外网络基础设施；建设一批工业互联网企业内网标杆网络，形成企业内网络建设和改造的典型模式，完成100个以上企业内网络建设和升级。

二是建成集成网络技术创新、标准研制、测试认证、应用示范、产业促进、国际合作等功能的开放公共服务平台；建成一批关键技术和重点行业的工业互联网网络实验环境，建设20个以上网络技术创新和行业应用测试床，初步形成工业互联网网络创新基地。

三是形成先进、系统的工业互联网网络技术体系和标准体系，在网络领域建成一批工业互联网应用创新示范项目，建立工业互联网网络改造评估认证机制，构建适应工业互联网发展的网络技术产业生态。

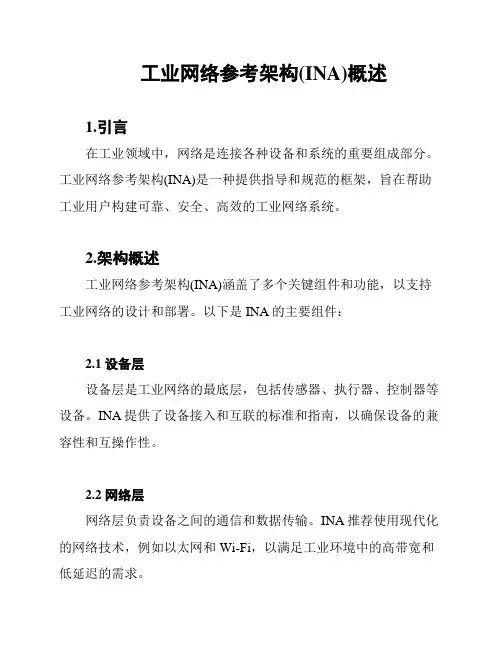

工业网络参考架构(INA)概述1.引言在工业领域中，网络是连接各种设备和系统的重要组成部分。

工业网络参考架构(INA)是一种提供指导和规范的框架，旨在帮助工业用户构建可靠、安全、高效的工业网络系统。

2.架构概述工业网络参考架构(INA)涵盖了多个关键组件和功能，以支持工业网络的设计和部署。

以下是INA的主要组件：2.1 设备层设备层是工业网络的最底层，包括传感器、执行器、控制器等设备。

INA提供了设备接入和互联的标准和指南，以确保设备的兼容性和互操作性。

2.2 网络层网络层负责设备之间的通信和数据传输。

INA推荐使用现代化的网络技术，例如以太网和Wi-Fi，以满足工业环境中的高带宽和低延迟的需求。

2.3 控制层控制层是工业网络的核心，负责实时控制和协调各个设备。

INA提供了控制层的架构和标准，以支持实时性、可靠性和安全性。

2.4 数据层数据层负责采集、存储和处理设备生成的数据。

INA推荐使用高效的数据采集和处理技术，例如物联网、大数据分析和云计算。

2.5 安全层安全层是工业网络的重要组成部分，用于保护网络和设备免受恶意攻击和不良影响。

INA提供了安全策略和机制的指导，以确保工业网络的安全和可靠性。

3.___的优势和应用工业网络参考架构(INA)具有以下优势和应用：3.1 提高生产效率INA通过实现标准化和集成化，帮助企业优化生产过程，提高生产效率和质量。

3.2 降低成本INA提供了一种经济高效的网络设计方案，可以减少设备和系统的部署成本，并降低维护和运营成本。

3.3 提升安全性INA强调网络和设备的安全性，通过合适的安全策略和机制，保护工业网络免受各种威胁和攻击。

3.4 促进创新INA鼓励标准和开放的技术，为企业和供应商提供更多的创新空间，推动工业网络的发展和演进。

4.总结工业网络参考架构(INA)是一个重要的指导框架，为工业用户提供了构建可靠、安全、高效的工业网络的规范。

通过遵循INA，企业可以提高生产效率，降低成本，提升安全性，促进创新，实现业务的可持续发展。

工业互联网体系架构介绍在当今数字化、智能化的时代浪潮中，工业互联网作为推动工业转型升级的关键力量，正日益受到广泛关注。

要深入理解工业互联网，首先需要了解其体系架构。

工业互联网体系架构就像是一座精心设计的大厦，由多个关键部分共同构建而成。

它涵盖了从设备层到云端的各个层面，实现了数据的采集、传输、分析和应用，从而为工业生产带来了前所未有的效率提升和创新可能。

在最底层的是设备层，这就好比是大厦的根基。

设备层包括了各种工业生产设备，如传感器、机器人、数控机床等等。

这些设备通过安装传感器和智能模块，能够实时采集生产过程中的各种数据，比如温度、压力、转速等物理参数。

这些数据就像是设备的“语言”，向我们诉说着它们的工作状态和性能表现。

往上一层是网络层，它相当于大厦中的通道和桥梁。

网络层负责将设备层采集到的数据快速、准确地传输到更高的层级。

这其中涉及到各种通信技术，如 5G、WiFi、蓝牙等，以及工业以太网等专用网络。

通过这些技术，数据能够在不同的设备和系统之间流畅地传递，确保信息的及时性和完整性。

再往上是平台层，这可以看作是大厦的中枢大脑。

平台层承担着数据存储、管理和分析的重要任务。

它能够对海量的数据进行筛选、清洗和整合，将杂乱无章的数据转化为有价值的信息。

同时，平台层还提供了各种数据分析工具和算法，帮助企业挖掘数据背后的潜在规律和趋势，为决策提供有力支持。

在平台层之上是应用层，它是大厦的顶层建筑，直接面向用户和业务需求。

应用层包含了各种各样的工业应用程序，如生产管理、设备维护、质量控制、供应链管理等。

这些应用程序基于平台层提供的数据和分析结果，为企业提供了具体的解决方案和服务，帮助企业实现智能化生产、精细化管理和高效的协同运作。

为了让这座“大厦”能够稳定、高效地运行，还需要一系列的支撑技术和保障措施。

比如安全技术，要确保数据的安全性和隐私性，防止数据泄露和恶意攻击。

此外，标准规范的制定也至关重要，它能够确保不同的设备、系统和应用之间能够相互兼容和协同工作，避免出现“各自为政”的混乱局面。

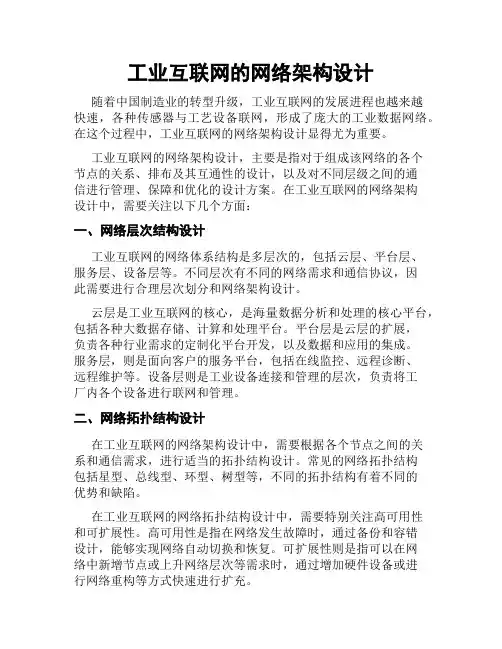

工业互联网的网络架构设计随着中国制造业的转型升级，工业互联网的发展进程也越来越快速，各种传感器与工艺设备联网，形成了庞大的工业数据网络。

在这个过程中，工业互联网的网络架构设计显得尤为重要。

工业互联网的网络架构设计，主要是指对于组成该网络的各个节点的关系、排布及其互通性的设计，以及对不同层级之间的通信进行管理、保障和优化的设计方案。

在工业互联网的网络架构设计中，需要关注以下几个方面：一、网络层次结构设计工业互联网的网络体系结构是多层次的，包括云层、平台层、服务层、设备层等。

不同层次有不同的网络需求和通信协议，因此需要进行合理层次划分和网络架构设计。

云层是工业互联网的核心，是海量数据分析和处理的核心平台，包括各种大数据存储、计算和处理平台。

平台层是云层的扩展，负责各种行业需求的定制化平台开发，以及数据和应用的集成。

服务层，则是面向客户的服务平台，包括在线监控、远程诊断、远程维护等。

设备层则是工业设备连接和管理的层次，负责将工厂内各个设备进行联网和管理。

二、网络拓扑结构设计在工业互联网的网络架构设计中，需要根据各个节点之间的关系和通信需求，进行适当的拓扑结构设计。

常见的网络拓扑结构包括星型、总线型、环型、树型等，不同的拓扑结构有着不同的优势和缺陷。

在工业互联网的网络拓扑结构设计中，需要特别关注高可用性和可扩展性。

高可用性是指在网络发生故障时，通过备份和容错设计，能够实现网络自动切换和恢复。

可扩展性则是指可以在网络中新增节点或上升网络层次等需求时，通过增加硬件设备或进行网络重构等方式快速进行扩充。

三、安全性防护设计工业互联网的网络安全是设计中不可或缺的一部分。

由于工业互联网面临的风险和攻击手段比较复杂和高级，因此在网络架构设计中需要预见和预防各种风险和安全隐患，保障工业生产的安全运行。

工业互联网安全防护的措施包括网络边界防护、访问控制、加密通信、数据备份、安全审计等，还需要结合业务需求，进行完整的网络安全架构设计和系统实施。

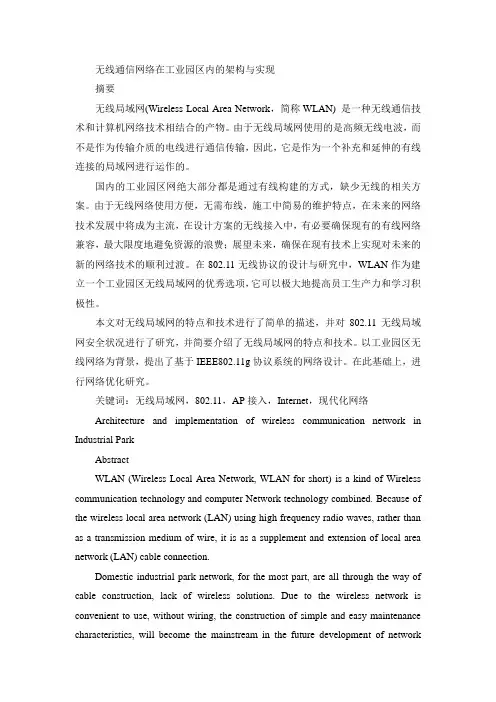

无线通信网络在工业园区内的架构与实现摘要无线局域网(Wireless Local Area Network，简称WLAN) 是一种无线通信技术和计算机网络技术相结合的产物。

由于无线局域网使用的是高频无线电波，而不是作为传输介质的电线进行通信传输，因此，它是作为一个补充和延伸的有线连接的局域网进行运作的。

国内的工业园区网绝大部分都是通过有线构建的方式，缺少无线的相关方案。

由于无线网络使用方便，无需布线，施工中简易的维护特点，在未来的网络技术发展中将成为主流，在设计方案的无线接入中，有必要确保现有的有线网络兼容，最大限度地避免资源的浪费；展望未来，确保在现有技术上实现对未来的新的网络技术的顺利过渡。

在802.11无线协议的设计与研究中，WLAN作为建立一个工业园区无线局域网的优秀选项，它可以极大地提高员工生产力和学习积极性。

本文对无线局域网的特点和技术进行了简单的描述，并对802.11无线局域网安全状况进行了研究，并简要介绍了无线局域网的特点和技术。

以工业园区无线网络为背景，提出了基于IEEE802.11g协议系统的网络设计。

在此基础上，进行网络优化研究。

关键词：无线局域网，802.11，AP接入，Internet，现代化网络Architecture and implementation of wireless communication network in Industrial ParkAbstractWLAN (Wireless Local Area Network, WLAN for short) is a kind of Wireless communication technology and computer Network technology combined. Because of the wireless local area network (LAN) using high frequency radio waves, rather than as a transmission medium of wire, it is as a supplement and extension of local area network (LAN) cable connection.Domestic industrial park network, for the most part, are all through the way of cable construction, lack of wireless solutions. Due to the wireless network is convenient to use, without wiring, the construction of simple and easy maintenance characteristics, will become the mainstream in the future development of networktechnology, the design scheme of wireless access, it is necessary to ensure that the existing cable network compatibility, utmost ground to avoid waste of resources; Looking forward to the future, make sure on the existing technology to achieve the smooth transition of new network technology for the future. In 802.11 wireless protocol design and research, the WLAN wireless local area network (WLAN) as a industrial park good options, it can greatly improve employee productivity and learning motivation.In this paper, the characteristics of the wireless local area network (wlan) and technology are described, and studied the 802.11 wireless LAN security situation, and briefly introduces the characteristics of the wireless local area network (wlan) and technology. Wireless network to industrial park as the background, was proposed based on IEEE802.11 g protocol network design of the system. On this basis, the research for network optimization.Key words：wireless local area network,wlan 802.11, ap access, Internet, Modern network第一章无线局域网（WLAN）的概述1.1 无线局域网的简述及发展史1.1.1 无线局域网的基本概念无线局域网的定义：无线局域网（Wireless local Area Net，WLAN）即在本地区无线（No Wire or Wireless）媒体或介质（Medium）无线网络通信[1]。

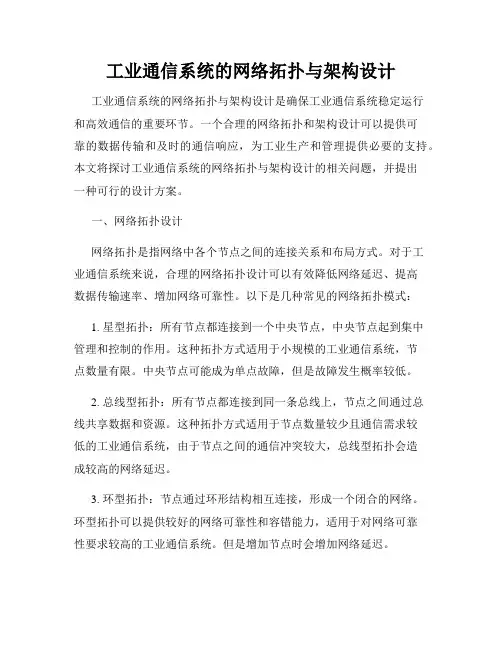

工业通信系统的网络拓扑与架构设计工业通信系统的网络拓扑与架构设计是确保工业通信系统稳定运行和高效通信的重要环节。

一个合理的网络拓扑和架构设计可以提供可靠的数据传输和及时的通信响应，为工业生产和管理提供必要的支持。

本文将探讨工业通信系统的网络拓扑与架构设计的相关问题，并提出一种可行的设计方案。

一、网络拓扑设计网络拓扑是指网络中各个节点之间的连接关系和布局方式。

对于工业通信系统来说，合理的网络拓扑设计可以有效降低网络延迟、提高数据传输速率、增加网络可靠性。

以下是几种常见的网络拓扑模式：1. 星型拓扑：所有节点都连接到一个中央节点，中央节点起到集中管理和控制的作用。

这种拓扑方式适用于小规模的工业通信系统，节点数量有限。

中央节点可能成为单点故障，但是故障发生概率较低。

2. 总线型拓扑：所有节点都连接到同一条总线上，节点之间通过总线共享数据和资源。

这种拓扑方式适用于节点数量较少且通信需求较低的工业通信系统，由于节点之间的通信冲突较大，总线型拓扑会造成较高的网络延迟。

3. 环型拓扑：节点通过环形结构相互连接，形成一个闭合的网络。

环型拓扑可以提供较好的网络可靠性和容错能力，适用于对网络可靠性要求较高的工业通信系统。

但是增加节点时会增加网络延迟。

4. 树型拓扑：节点按照树形结构连接，形成一个层次化的网络。

树型拓扑可以有效降低网络延迟和通信冲突，并提供较好的可靠性和扩展性。

但是节点增加时会增加网络复杂度。

综合考虑网络延迟、可靠性、容错性和扩展性等因素，对于大规模的工业通信系统，常采用层次化的网络拓扑结构，例如将星型和树型拓扑结合起来，构建一个高可靠性和高扩展性的网络架构。

二、架构设计网络架构是指整个工业通信系统的结构和组织方式，包括网络协议、数据传输机制和分布式系统等方面。

以下是几个关键的架构设计问题：1. 协议选择：选择适合工业通信的协议是关键的一步。

现有的一些常用协议包括Modbus、Profibus、Ethernet/IP等。
