数电实验考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，一个触发器的状态由其输入端的信号决定，而不受输出端的影响。
这个触发器是（）。
A. RS触发器B. D触发器C. JK触发器D. T触发器答案：B2. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出与输入之间没有记忆功能D. 输出状态随输入状态的变化而变化答案：B3. 在一个4位二进制计数器中，当计数器从0计数到15时，输出端Q3Q2Q1Q0的状态变化顺序是（）。
A. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111 -> 0000B. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1111 -> 1110 -> 1101 -> 0000C. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 ->0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1110 -> 1101 -> 1111 -> 0000D. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111答案：A4. 以下哪个逻辑门电路可以实现异或（XOR）功能？（）A. 与非门B. 或非门C. 与门D. 异或门答案：D5. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。
可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。
2、将160个字符用二进制编码，至少需要（ ）位二进制码。
3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。
（直接用对偶规则和反演规则）。
4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。
5、连续异或1999个“1”的结果是（ ）。
6、如图D.1所示电路的输出函数F 为（ ）。
（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。
图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。
一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。
9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。
10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。
二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。
A、-29B、+13C、-13D、-32、下列说法正确的是（）。
A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。
第8章自测题8.1解：可编程逻辑器件主要有：PROM、PLA、PAL、GAL、CPLD、FPGA。
可编程逻辑器件是可由用户编程、配置的一类逻辑器件的泛称。
可编程逻辑器件实际上是一种将不具有特定逻辑功能的基本逻辑单元集成的通用大规模集成电路，用户可以根据需要对其编程，进而实现所需的逻辑功能。
8.2解：PAL相对于PROM而言，使用更灵活，且易于完成多种逻辑功能，同时又比PLA 工艺简单，易于实现。
它采用双极型工艺制作，熔丝编程方式，工作速度较高。
它由可编程的与逻辑阵列、固定的或逻辑阵列和输出电路三部分组成。
通过对与逻辑阵列编程，可以获得不同形式的组合逻辑函数。
另外，在有些型号的PAL器件中，输出电路中设置有触发器和从触发器输出到与逻辑阵列的反馈线，利用这种PAL器件还可以很方便地构成各种时序逻辑电路。
PAL器件的输出电路结构有：专用输出结构、可编程输入/输出结构、寄存器输出结构、异或输出结构、运算选通反馈结构等五种类型。
8.3解：PAL采用双极型工艺制作，熔丝编程方式，工作速度较高。
它由可编程的与逻辑阵列、固定的或逻辑阵列和输出电路三部分组成。
通过对与逻辑阵列编程，可以获得不同形式的组合逻辑函数。
另外，在有些型号的PAL器件中，输出电路中设置有触发器和从触发器输出到与逻辑阵列的反馈线，利用这种PAL器件还可以很方便地构成各种时序逻辑电路。
GAL是在PAL的基础上发展起来的，它继承了PAL的与-或阵列结构，不同的是它采用了电擦除可编程的E2CMOS工艺制作，有电擦写反复编程的特性。
GAL器件具有灵活的输出结构，它的输出端设置了可编程的输出逻辑宏单元(OLMC,Output Logic Macro Cell)，通过编程可以将OLMC设置成不同的输出方式，具有很强的通用性。
8.4解：GAL采用了电擦除可编程的E2CMOS工艺制作，有电擦写反复编程的特性。
GAL的输出逻辑宏单元能实现专用输入、专用组合、输出反馈组合、输出时序电路组合输出、寄存器输出等逻辑功能。
大学数字电子技术试题答案一、选择题1. 数字电路中，逻辑变量“1”通常代表什么含义？A. 低电平B. 高电平C. 地线D. 电源线答案：B. 高电平2. 在二进制数系统中，最小的非零数是几？A. 0B. 1C. 2D. 4答案：B. 13. 触发器的主要用途是什么？A. 计数B. 存储C. 放大D. 滤波答案：B. 存储4. 以下哪种逻辑门可以实现两个输入的异或功能？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：D. 异或门（XOR）5. 在数字电路中，一个4位二进制计数器的最大计数值是多少？A. 8B. 16C. 32D. 64答案：C. 32二、填空题1. 在数字电子技术中，__________是一种能够存储一位二进制信息的基本单元电路。
答案：触发器2. 二进制数1011转换为十进制数是__________。
答案：113. 逻辑门电路中的“与非”门是将输入的逻辑与结果再取__________。
答案：非4. 在数字电路设计中，__________是一种常用的简化和优化逻辑表达式的方法。
答案：卡诺图5. 一个3线到8线译码器的输出是__________。
答案：8三、简答题1. 请简述数字电路与模拟电路的区别。
答：数字电路处理的是离散的信号，通常只有高电平或低电平两种状态，而模拟电路处理的是连续变化的信号。
数字电路具有更强的抗干扰能力，易于实现大规模集成，而模拟电路则在处理连续信号如声音和光线等方面更为有效。
2. 什么是组合逻辑和时序逻辑？请举例说明。
答：组合逻辑是指其输出仅取决于当前输入状态的逻辑电路，不包含存储元件，如加法器和编码器。
时序逻辑则包含存储元件（如触发器），其输出不仅取决于当前的输入状态，还与历史状态有关，如计数器和寄存器。
3. 什么是同步计数器和异步计数器？答：同步计数器是指所有的触发器都在同一个时钟脉冲下进行状态转换的计数器，而异步计数器中，触发器的状态转换不是同时发生的，它们之间存在一定的时序差异。
数字电子技术实验报告实验一门电路逻辑功能及测试 (1)实验二数据选择器与应用 (4)实验三触发器及其应用 (8)实验四计数器及其应用 (11)实验五数码管显示控制电路设计 (17)实验六交通信号控制电路 (19)实验七汽车尾灯电路设计 (25)班级：08030801学号：2008301787 2008301949姓名：纪敏于潇实验一门电路逻辑功能及测试一、实验目的：1.加深了解TTL逻辑门电路的参数意义。
2.掌握各种TTL门电路的逻辑功能。
3.掌握验证逻辑门电路功能的方法。
4.掌握空闲输入端的处理方法。
二、实验设备：THD—4数字电路实验箱，数字双踪示波器，函数信号发射器，74LS00二输入端四与非门，导线若干。
三、实验步骤及内容：1.测试门电路逻辑功能。
选用双四输入与非门74LS00一只，按图接线，将输入电平按表置位，测输出电平用与非门实现与逻辑、或逻辑和异或逻辑。
用74LS00实现与逻辑。
用74LS00实现或逻辑。
用74LS00实现异或逻辑。
2.按实验要求画出逻辑图，记录实验结果。
3.实验数据与结果将74LS00二输入端输入信号分别设为信号A 、B用74LS00实现与逻辑1A B A B =∙逻辑电路如下： 12374LS00AN45674LS00ANA BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：1、 用74LS00实现或逻辑11A B A B A B +=∙=∙∙∙逻辑电路如下12374LS00AN45674LS00AN910874LS00ANcU1A BA 端输入TTL 门信号，B 端输入高电平，输出波形如下：A 端输入TTL 门信号，B 端输入低电平，输出波形如下：2、用74LS00实现异或逻辑⊕=+=∙=∙A B AB BA AB BA ABB ABA逻辑电路如下：A端输入TTL门信号，B端输入高电平，输出波形如下：A端输入TTL门信号，B端输入低电平，输出波形如下：实验二数据选择器及其应用一、实验目的1.通过实验的方法学习数据选择器的电路结构和特点。

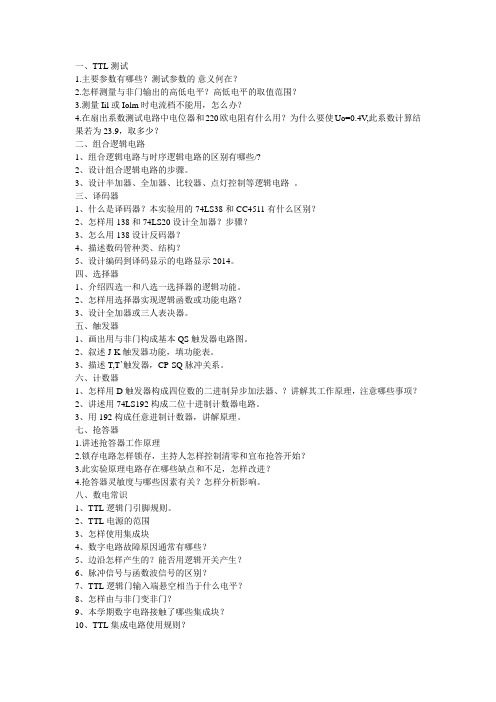

一、TTL测试1.主要参数有哪些？测试参数的意义何在？2.怎样测量与非门输出的高低电平？高低电平的取值范围？3.测量Iil或Iolm时电流档不能用，怎么办？4.在扇出系数测试电路中电位器和220欧电阻有什么用？为什么要使Uo=0.4V,此系数计算结果若为23.9，取多少？二、组合逻辑电路1、组合逻辑电路与时序逻辑电路的区别有哪些/?2、设计组合逻辑电路的步骤。
3、设计半加器、全加器、比较器、点灯控制等逻辑电路。
三、译码器1、什么是译码器？本实验用的74LS38和CC4511有什么区别？2、怎样用138和74LS20设计全加器？步骤？3、怎么用138设计反码器？4、描述数码管种类、结构？5、设计编码到译码显示的电路显示2014。
四、选择器1、介绍四选一和八选一选择器的逻辑功能。
2、怎样用选择器实现逻辑函数或功能电路？3、设计全加器或三人表决器。
五、触发器1、画出用与非门构成基本QS触发器电路图。
2、叙述J-K触发器功能，填功能表。
3、描述T,T’触发器，CP-SQ脉冲关系。
六、计数器1、怎样用D触发器构成四位数的二进制异步加法器、？讲解其工作原理，注意哪些事项？2、讲述用74LS192构成二位十进制计数器电路。
3、用192构成任意进制计数器，讲解原理。
七、抢答器1.讲述抢答器工作原理2.锁存电路怎样锁存，主持人怎样控制清零和宣布抢答开始？3.此实验原理电路存在哪些缺点和不足，怎样改进？4.抢答器灵敏度与哪些因素有关？怎样分析影响。
八、数电常识1、TTL逻辑门引脚规则。
2、TTL电源的范围3、怎样使用集成块4、数字电路故障原因通常有哪些？5、边沿怎样产生的？能否用逻辑开关产生？6、脉冲信号与函数波信号的区别？7、TTL逻辑门输入端悬空相当于什么电平？8、怎样由与非门变非门？9、本学期数字电路接触了哪些集成块？10、TTL集成电路使用规则？数电实验答案一、TTL测试：1、主要参数有：（1）导通电源电流Iccl与截止电源电流Icch，它们的大小标志着与非门在静态情况下的功耗大小；（2）低电平输入电流Iil与高电平输入电流Iih，它的大小关系到前级门的灌电流负载能力；（3）扇出系数No，它的大小是指门电路能驱动同类门的个数；（4）电压传输特性，通过电压传输特性可知道与非门的一些重要参数，如输出高电平，输出低电平，关门电平，开门电平，阀值电平及抗干扰容限等；（5）平均传输延迟时间tpd，衡量电路开关速度。
实验名称：数字电路基础实验实验目的：1. 熟悉数字电路的基本原理和基本分析方法。
2. 掌握数字电路实验设备的使用方法。
3. 培养动手实践能力和分析问题、解决问题的能力。
实验时间：2023年X月X日实验地点：实验室XX室实验仪器：1. 数字电路实验箱2. 万用表3. 双踪示波器4. 数字信号发生器5. 短路线实验内容：一、实验一：基本逻辑门电路实验1. 实验目的- 熟悉与门、或门、非门的基本原理和特性。
- 学习逻辑门电路的测试方法。
2. 实验步骤- 连接实验箱，设置输入端。
- 使用万用表测量输出端电压。
- 记录不同输入组合下的输出结果。
- 分析实验结果，验证逻辑门电路的特性。
3. 实验结果与分析- 实验结果与理论预期一致，验证了与门、或门、非门的基本原理。
- 通过实验，加深了对逻辑门电路特性的理解。
二、实验二：组合逻辑电路实验1. 实验目的- 理解组合逻辑电路的设计方法。
- 学习使用逻辑门电路实现组合逻辑电路。
2. 实验步骤- 根据设计要求，绘制组合逻辑电路图。
- 连接实验箱，设置输入端。
- 测量输出端电压。
- 记录不同输入组合下的输出结果。
- 分析实验结果，验证组合逻辑电路的功能。
3. 实验结果与分析- 实验结果符合设计要求，验证了组合逻辑电路的功能。
- 通过实验，掌握了组合逻辑电路的设计方法。
三、实验三：时序逻辑电路实验1. 实验目的- 理解时序逻辑电路的基本原理和特性。
- 学习使用触发器实现时序逻辑电路。
2. 实验步骤- 根据设计要求，绘制时序逻辑电路图。
- 连接实验箱，设置输入端和时钟信号。
- 使用示波器观察输出波形。
- 记录不同输入组合和时钟信号下的输出结果。
- 分析实验结果，验证时序逻辑电路的功能。
3. 实验结果与分析- 实验结果符合设计要求，验证了时序逻辑电路的功能。
- 通过实验，加深了对时序逻辑电路特性的理解。
四、实验四：数字电路仿真实验1. 实验目的- 学习使用数字电路仿真软件进行电路设计。
数字电子技术实验试题（B卷）班级：学号：姓名：台号：成绩：说明：1 ．本卷请在90分钟内完成，包括整理仪器、设备。
2 ．实验数据、波形、结论和问题解答等请直接写在试卷上，否则无效。
一、判断题：请在你认为陈述正确的题目前圆括号内打“√”认为错误的打“×”（每题 1 分，共 10 分）1.（） CMOS 电路比 TTL 电路功耗大。
2.（）数字示波器TDS－2002垂直灵敏度设置过高时，峰峰值测量结果带“？”。
3.（）寄存器、计数器都属于组合电路；编码器、译码器属于时序电路。
4.（）单稳态触发器无需外加触发脉冲就能产生周期性脉冲信号。
5.（） EPROM 存储器属于只读存储器，当掉电后其存储的信息不会消失。
6.（）模拟示波器具有平均值采样功能7.（）二进制计数器既可实现计数也可用于分频。
8. （）同步计数器的计数速度比异步计数器快。
9. （）数码管有共阳和共阴两种，选用要根据译码器的类型而定。
10. （）将几个 D 触发器进行串接，前一级触发器的输出与后一级触发器的输入连接起来，就构成了移位寄存器。
二、解答下列问题（共 20 分）1．简述扫描测试法测量TTL与非门V TH的步骤（7分）2．右下图电路具备什么功能？用于何处？S为单刀双掷开关，Q为电路输出端。
（6分）3．四位二进制同步计数器74LS161 “同步”的含义是指什么？计数器的连接如下图，当工作稳定后，请画出输出端QA 、QB 、QC 、QD 的波形。
三、实验设计（70分）用JK 触发器设计一个计数器输出4位2进制数Q4 Q3 Q2 Q1按以下规律变化：设计一控制电路，将计数器的输出作为输入，当Q4Q3Q1Q1为1001、1010时 输出Y 为0；其余六个状态输出Y 为1，要求器件数量最少。
1．计数器、控制电路完整地理论推导，画出实验电路原理图。
（25分）可用器材包括：四位二进制计数器74LS161一片，双 J-K 触发器74LS73两片、四2输入与非门74LS00两片；四2输入与非门CD4011一片、四2输入或非门74LS02一片、四2输入与门74LS08一片、四2输入或门74LS32一片、异或门74LS86一片。
数电考试题及答案大学一、选择题（每题3分，共30分）1. 在数字电路中，最基本的逻辑关系不包括以下哪一项？A. 与（AND）B. 或（OR）C. 非（NOT）D. 异或（XOR）答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 11C. 13D. 15答案：D3. 下列哪个触发器可以实现边沿触发？A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C4. 在CMOS技术中，一个N型MOSFET在其栅极施加（）时导通。
A. 低电平B. 高电平C. 任意电平D. 不确定答案：B5. 一个4位二进制计数器的最大计数范围是多少？A. 4B. 8C. 16D. 32答案：C6. 以下哪个是数字电路的优点？A. 高速度B. 低功耗C. 高稳定性D. 所有以上答案：D7. 在数字电路中，逻辑0通常对应于哪个电压范围？A. 0VB. 接近0VC. 接近电源电压D. 任意电压答案：B8. 一个简单的RAM存储单元通常由多少个晶体管组成？A. 4B. 6C. 8D. 16答案：A9. 在数字电路设计中，布尔代数主要用于实现什么？A. 逻辑简化B. 信号放大C. 电源管理D. 时钟分配答案：A10. 以下哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D二、填空题（每题4分，共20分）11. 在数字电路中，一个基本的逻辑门至少需要________个输入端。
答案：212. 一个8位的寄存器可以存储的最大十进制数是________。
答案：25513. 在TTL电路中，逻辑1的最小输出电压是________V。
答案：2.014. CMOS门电路的功耗主要取决于________。
答案：开关频率15. 一个3-8线译码器可以将3位二进制信号转换为________个独立信号。
答案：8三、简答题（每题10分，共30分）16. 解释什么是同步计数器和异步计数器，并说明它们的区别。
数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。
3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
