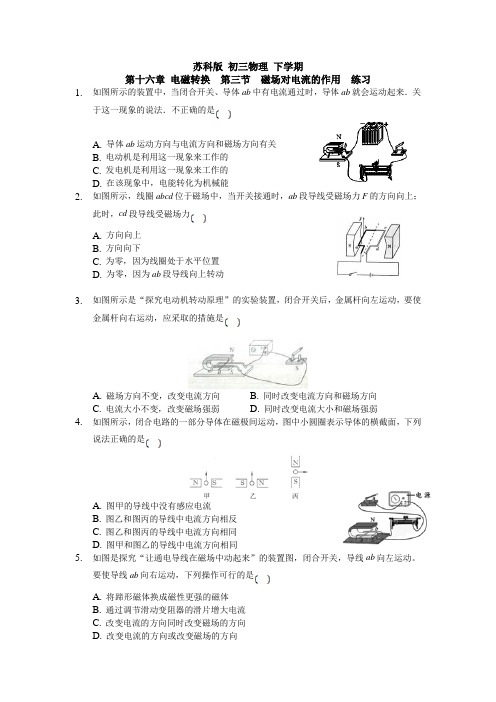

苏科版初三物理下学期第十六章电磁转换第三节磁场对电流的作用练习1.如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来．关于这一现象的说法．不正确的是A. 导体ab运动方向与电流方向和磁场方向有关B. 电动机是利用这一现象来工作的C. 发电机是利用这一现象来工作的D. 在该现象中，电能转化为机械能2.如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力A. 方向向上B. 方向向下C. 为零，因为线圈处于水平位置D. 为零，因为ab段导线向上转动3.如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是A. 磁场方向不变，改变电流方向B. 同时改变电流方向和磁场方向C. 电流大小不变，改变磁场强弱D. 同时改变电流大小和磁场强弱4.如图所示，闭合电路的一部分导体在磁极间运动，图中小圆圈表示导体的横截面，下列说法正确的是A. 图甲的导线中没有感应电流B. 图乙和图丙的导线中电流方向相反C. 图乙和图丙的导线中电流方向相同D. 图甲和图乙的导线中电流方向相同5.如图是探究“让通电导线在磁场中动起来”的装置图，闭合开关，导线ab向左运动。

要使导线ab向右运动，下列操作可行的是A. 将蹄形磁体换成磁性更强的磁体B. 通过调节滑动变阻器的滑片增大电流C. 改变电流的方向同时改变磁场的方向D. 改变电流的方向或改变磁场的方向6.一个能够自由转动的矩形线圈悬挂在磁场中，通电后线圈不动，这可能是因为。

A. 线圈中是交流电B. 线圈中的电流方向接反了C. 线圈此时正好处于平衡位置D. 以上说法都不对7.下列设备中，利用“通电导体在磁场中受力运动”原理工作的是A. 电磁起重机B. 话筒C. 小小电动机D. 手摇发电机8.小华安装好直流电动机模型，通电后电动机正常运转，她还想使电动机的转速加快，可采用的方法是A. 增大电流B. 减小电流C. 对调电源正负两极D. 对调磁体南北两极9.如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a至b通过导线ab时，导线ab向左运动，下列说法正确的是A. 只改变电流方向时，导线ab向右运动，机械能转化为电能B. 只改变磁场方向时，导线ab向左运动，电能转化为机械能C. 电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能D. 电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能10.如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是A. 换用更细的铜棒B. 将电源的正、负极对调C. 向左移动滑动变阻器的滑片D. 将电源正、负极和磁体N、S同时对调11.如图把导体棒ab放在磁场中，闭合开关导体棒ab中有电流通过，ab受到向右的力F.使ab受力方向向左可行的办法是A. 改变电流的大小B. 改变磁场的强弱C. 使电流的方向反向D. 使电流和磁场的方向同时反向12.用如图所示的装置探究通电导线在磁场中的受力情况。

给我一个支点，可以撬起整个地球。

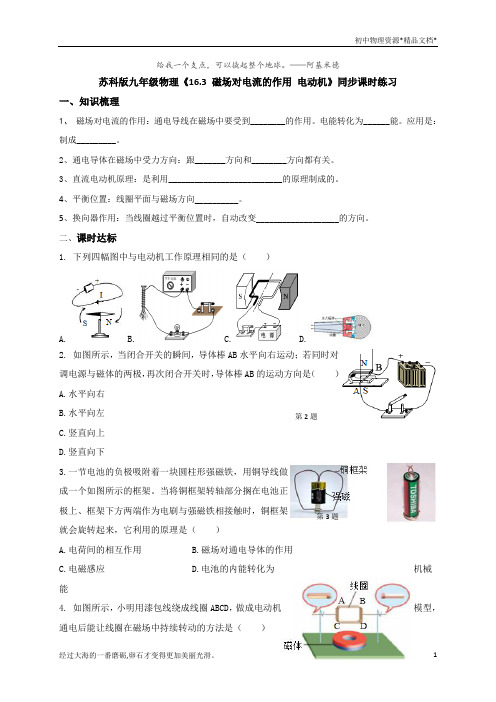

——阿基米德苏科版九年级物理《16.3 磁场对电流的作用 电动机》同步课时练习一、知识梳理1、 磁场对电流的作用：通电导线在磁场中要受到________的作用。

电能转化为______能。

应用是：制成_________。

2、通电导体在磁场中受力方向：跟_______方向和________方向都有关。

3、直流电动机原理：是利用__________________________的原理制成的。

4、平衡位置：线圈平面与磁场方向__________。

5、换向器作用：当线圈越过平衡位置时，自动改变___________________的方向。

二、课时达标1. 下列四幅图中与电动机工作原理相同的是（ ）A. B. C. D. 2. 如图所示，当闭合开关的瞬间，导体棒AB 水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB 的运动方向是（ ）A.水平向右B.水平向左C.竖直向上D.竖直向下3.一节电池的负极吸附着一块圆柱形强磁铁，用铜导线做成一个如图所示的框架。

当将铜框架转轴部分搁在电池正极上、框架下方两端作为电刷与强磁铁相接触时，铜框架就会旋转起来，它利用的原理是（ ）A.电荷间的相互作用B.磁场对通电导体的作用C.电磁感应D.电池的内能转化为机械能4. 如图所示，小明用漆包线绕成线圈ABCD ，做成电动机模型，通电后能让线圈在磁场中持续转动的方法是（ ）第2题 第3题A.将线圈两端的漆全部刮去B.将线圈一端的漆全部刮去，另一端的漆不刮C.将线圈两端的漆各刮去一半，两端刮去的漆在同侧D.将线圈两端的漆各刮去一半，两端刮去的漆在异侧第4题5.如图为直流电动机的工作原理图，分析正确的是（）A.直流电动机的原理是电磁感应B.电动机通电后不转，可能是线圈刚好处在平衡位置C.电动机工作过程中，消耗的电能全部转化为机械能D.线圈刚转到平衡位置时，换向器自动改变电路中电流方向6.小杰同学安装了一台如图所示的直流电动机模型。

三、磁场对电流的作用电动机一、单选题（共9题；共18分）1.扬声器发出悠扬的声音是将（）A.声信号转化为电信号B.电信号转化为声信号C.电信号进行放大D.声信号进行放大2.电风扇通电时扇叶会飞速转动，下列各图与之工作原理相同的是（）A.B.C.D.3.小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，闭合开关S 后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是（）A.换用电压更大的电源B.换用磁性更强的磁体C.重新制作匝数更多的线圈，将线圈两端的漆全部刮去D.在线圈的一端重抹油漆，干后在适当位置刮去半圈4.在制作简易电动机的过程中，若要改变电动机的转动方向，可以（）A.改变通电电流的大小B.将电源的正负极对调C.换用磁性更强的磁铁D.增加电动机的线圈匝数5.如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。

地球仪悬空静止的原因是（）A.只受到磁力的作用B.由于惯性的作用C.没有受到重力的作用D.磁场的磁力和重力相互平衡6.如图所示，在研究磁场对电流作用的实验装置中，导体棒ab不可能选用下列哪种材料制成（）A.铜B.铁C.铝 D.锡7.下列用电器中，根据磁场对通电导体受力的作用的原理制成的是（）A.电烙铁B.电饭煲C.电动机 D.电磁铁8.如图所示四个实验现象中，揭示了电动机工作原理的是（）A. B.C. D.9.下列四幅图中，用来研究磁场对电流作用的是（）A.图甲中，风车转动时电流表指针偏转B.图乙中，闭合开关后线圈转动C.图丙中，旋转启动钥匙后用电器工作D.图丁中，闭合开关后铁钉吸引大头针二、填空题（共5题；共14分）10.实验小组的同学进行电磁学实验．（1）在如图1所示的实验中，当闭合开关后，可观察到磁场中金属棒ab在导轨上运动，这说明磁场对通电导体________。

九年级物理下册同步练习16.3磁场对电流的作用电动机一、选择题1.计划下列设备中，利用“通电导体在磁场中受力运动”原理工作的是（）A. 电磁起重机B. 奥斯特实验C. 小小电动机D. 手摇发电机2.如图所示是“探究电动机转动原理”的实验装置，闭合开关后，金属杆向左运动，要使金属杆向右运动，应采取的措施是（）A.磁场方向不变，改变电流方向B. 同时改变电流方向和磁场方向C. 电流大小不变，改变磁场强弱D. 同时改变电流大小和磁场强弱3.关于磁场对电流作用的相关知识，下列说法正确的是（）A．通电导体在磁场中的受力方向与磁场方向无关B．通电导体在磁场中的受力方向只与磁场方向有关C．通电导体在磁场中的受力方向与磁场方向和电流方向有关D．要改变通电导体在磁场中的受力方向，必须同时改变电流方向和磁场方向4.如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动(仪器、电路都完好)，要想使金属棒运动起来，下列措施不可行的是（）A．将蹄形磁体的N、S极对调B．换用磁性强一些的蹄形磁体C．换用能提供较大电流的直流电源D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力5.关于电磁现象，下列说法正确的是（）A．电流周围一定存在磁场B．通电导体在磁场中受力的方向与电流大小有关C．磁场是由磁感线组成的D．电动机工作时，把机械能转化为电能6.电动机是一种高效率、低污染的动力设备，在下面的实验装置图中，对电动机的发明有直接影响的是（）7.如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A. 方向向上B. 方向向下C. 为零，因为线圈处于水平位置D. 为零，因为ab段导线向上转动8.小明安装好的直流电动机模型，可接通电源，线圈中有电流时，电动机不转动，不可能造成这一现象的原因是( )A．线圈刚好在平衡位置B．轴受到的摩擦力太大了C．电源的正、负极接所反了D．电源电压太大了9.如图所示,把线圈放在磁场里,接通电源,让电流通过,发现线圈发生扭转。

16.3磁场对电流的作用电动机课时作业知识梳理1．磁场对电流的作用：(1)通电导体在磁场中要受到力的作用。

(2)磁场力的方向：不仅跟导体中的方向有关，还跟有关。

如果这两者其中之一的方向改变，则力的方向；如果这两者的方向同时改变，则力的方向______。

(3)当导体中的电流和磁感性平行时，磁场对导体(有、没有)力的作用。

2．通电导体在磁场中受力而发生运动的过程就是转化为的过程。

3．直流电动机就是根据磁场对通电线圈产生的作用而使它转动的原理制造而成。

4．直流电动机工作时，线圈转到位置的瞬间，线圈中无电流，但由于线圈的，线圈还可以继续转动，转过此位置后，线圈中电流的方向靠的作用而发生改变，使线圈连续转动下去。

5．直流电动机换向器作用是当通电线圈就自动改变线圈中的，使线圈连续转动。

课时作业1.利用磁场对通电导体产生力的作用来制造的电器是( )A. 电风扇B. 发电机C. 电铃D. 电话2.如图的实验中，闭合开关后，导体棒ab向右运动，若要使ab向左运动，你的方法是________．上述整个过程是将________能转化为________能．3.（1）如图甲所示，把一根直导线ab支起来，放在蹄形磁体的磁场里，闭合开关后，直导线就水平向右运动起来，根据力和运动的关系，导线运动状态改变，这说明导线必定受到________ 的作用，且可确定它的方向________ ．（选填“水平向左”或“水平向右”）（2）假如把蹄形磁体竖起来，在导线ab末端再连上另一条导线cd，这样就组成了线圈，如图乙所示，通电后，图乙中cd段导线的电流方向是________ ．（选填“由c到d”或“由d到c”）（3）图乙中，闭合开关后，ab段导线受磁场力的方向向上，则此时cd段导线受到磁场力的方向________ ，请你在图乙中把这个力画出来．由于这两个力不在同一直线上，所以线圈不能保持平衡，结果使线圈abcd转动起来．4．（2020•常州）某校刚刷完地坪漆的地下室内。

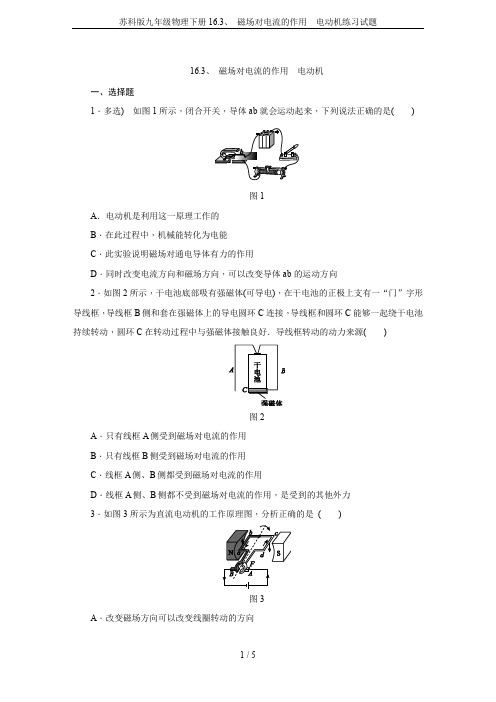

16.3、磁场对电流的作用电动机一、选择题1．多选) 如图1所示，闭合开关，导体ab就会运动起来，下列说法正确的是()图1A．电动机是利用这一原理工作的B．在此过程中，机械能转化为电能C．此实验说明磁场对通电导体有力的作用D．同时改变电流方向和磁场方向，可以改变导体ab的运动方向2．如图2所示，干电池底部吸有强磁体(可导电)，在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁体上的导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁体接触良好．导线框转动的动力来源()图2A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力3．如图3所示为直流电动机的工作原理图，分析正确的是()图3A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的4．如图4所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型，连接干电池后链接例2实验点拨()图4A．线圈持续来回摆动B．线圈沿固定方向持续转动C．AB边中电流方向交替变化D．CD边始终受到磁场力作用，且是动力二、填空题5．如图5所示，给直导线通电，直导线周围产生了______，蹄形磁体对通电直导线有________的作用，根据这个原理可以制成________机．图56．电动机是利用通电线圈在________中受力而转动的原理制成的．电动机工作时，将________能主要转化为________能．7．如图6所示是检验磁场对通电导体作用的实验装置．当导体ab中有某方向电流通过时，它受到磁场的作用力向上．图6(1)如果仅将两磁极对调位置，导体ab受力方向向________．(2)如果磁极位置不变，只改变ab中的电流方向，导体ab受力方向向________.(3)如果同时对调磁极位置和改变电流方向，导体ab受力方向向________．8．如图7所示，对比甲、乙两个装置，它们的共同点：都能说明通电线圈能在磁场中受力而转动，都是把________能转化为机械能；不同点：________装置因为缺少了____________而不能实现连续转动．图79．如图8所示，在直流电动机的工作过程中，换向器起到了关键作用，它能在线圈刚转过平衡位置时就自动改变线圈中的______________，从而实现通电线圈在磁场中的连续转动．而线圈在平衡位置时所受磁场力相互平衡，它是靠其________转过平衡位置的.图810．如图9所示为实验室所用电流表的内部结构示意图．当将其接入电路，有电流通过线圈时，线圈带动指针偏转．该电流表的工作原理是________________________________________________________________________.图9三、作图题11．如图10所示，图甲表示通电导体的电流方向垂直纸面向里时，导体在磁场中的受力方向向左．试根据这一关系标出图乙中通电导体的受力方向、图丙中通电导体的电流方向、图丁中磁体的磁极(用点表示通电导体的电流方向垂直纸面向外).链接例1实验点拨图10四、实验探究题12．如图11所示的实验装置中悬挂磁体的两根线是导线，图中“＋”“－”表示分别接电源的正、负极，给直导线通电．没有通电时直导线在U形磁体产生的磁场中静止，通电后直导线________，这说明：__________________________________．从能量的观点看，该现象实现了电能向________能的转化．将电源两极对调，改变直导线中电流的方向，观察到直导线运动的方向改变，这说明：________________________________________________ ________________________________________________________________________.保持电流的方向不变，将磁体的两极对调，改变磁场的方向，也观察到直导线运动的方向改变，这说明：_____________________________________________.图1113．如图12所示，使线圈位于两磁极间．图12(1)通电后，图甲中ab段导线的电流方向是________(选填“由a到b”或“由b到a”)．图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向．(2)线圈转过如图乙所示位置，用安装__________的办法可使线圈靠磁场力继续顺时针转动．答案1．AC2．B3．A4．B5．磁场力电动6．磁场电机械7．(1)下(2)下(3)上8．电甲换向器9．电流方向惯性10．通电导线在磁场中受到力的作用(或磁场对电流有力的作用)11．如图所示12．运动通电导体在磁场中受到力的作用机械通电导体在磁场中受力的方向与电流的方向有关通电导体在磁场中受力的方向与磁场的方向有关13．(1)由a到b图略(2)换向器。

苏科版九年级物理下册：“磁场对电流的作用电动机”质量检测练习题一、单项选择题1.如下图的实验装置中，以下说法正确的选项是〔〕A. 甲图说明电流对磁场有力的作用B. 发电机是应用乙图原理制成的C. 丙图说明异名磁极相互排挤D. 丁图可以探求磁性强弱与电流大小的关系2.现代武器中有一种新型电磁炮，它是应用电磁技术支持的一种先进武器，具有速度快、命中率初等特点，其原理是应用磁场对通电导体的作用．以下图中与此原理相反的是〔〕A. B. C. D.3.以下装置中，依据〝通电导体在磁场中遭到力的作用〞原理制成的是〔〕A. 电动机B. 电铃C. 电饭煲D. 发电机4.以下图中说法错误的选项是〔〕A.如图是发电机原理装置图B.如图是电动机原理装置图C.如图中动圈式话筒是电流磁效应原理D.如图是安培定那么判别通电螺线管的极性5.如下图的四个情形中，属于电磁感应现象的是〔〕A. B. C. D.6.如下图是直线电动机的模型，闭合开关后线圈顺时针转动．现要线圈逆时针转动，以下说法中可行的是〔〕A. 只改动电流大小B. 只改动电流方向C. 对换磁极同时改动电流方向D. 换用磁性更强的磁铁可让线圈逆时针转动7.当扬声器的线圈经过的电流方向如下图时，线圈向左运动，那么当电流方向改动时，线圈将向右运动；如此重复，线圈带动纸盆发声，与扬声器原理相似的是〔〕A. 发电机B. 电动机C. 电磁继电器D. 电熨斗8.以下四幅图对应的说法正确的选项是〔〕A.通电导线周围存在磁场，将小磁针移走，磁场消逝B.电流一定时，电磁铁磁性的强弱与线圈的匝数有关C.改动电流方向并对调N，S极，导体棒摆动方向随之改动D.只需导体棒在磁场中运动，就一定会发生感应电流9.以下关于电磁实验装置的说法中错误的选项是〔〕A. 图甲装置能探求电磁铁磁性强弱与线圈匝数多少和电流大小的关系B. 图乙装置当电流到达限定电流，电磁铁将衔铁吸过去，弾簧拉力使开关断开，自动切断电路C. 图丙装置中，ab能运动，应用到磁场的基本性质D. 图丁装置中，ab左右移动时，灵敏电流计的指针发作偏转10.以下关于电与磁的说法正确的选项是〔〕A. 磁场中某点的磁场方向是由放在该点的小磁针决议的B. 改动通电螺线管中电流的方向，可以改动通电螺线管的N、S极C. 发电机是应用电磁感应原理制成的，任务时将电能转化为机械能D. 只改动直流电动机的电流方向，直流电动机外线圈的转向不会发作改动11.关于以下四幅图的说法不正确的选项是〔〕A. 甲图的实验说明电荷间的相互作用B. 乙图中麦克风运用了电磁感应原理C. 丙图是演示电磁感应现象的实验装置D. 丁图的实验说明通电导线在磁场中会遭到力的作用12.如下图的装置中，反映电动机任务原理的是〔〕A. B. C. D.13.如下图的四个装置，关于它们区分用来演示哪个物理现象的描画，正确的选项是〔〕A. 图a可用来演示磁场对通电导线的作用B. 图b可用来演示电流的磁效应C. 图c可用来判别导体和绝缘体D. 图d可用来演示电磁感应现象14.有关电与磁间相互联络的一些观念，说法正确的选项是〔〕A. 奥斯特实验证明磁能生电B. 发电机应用磁场对电流的作用C. 电动机应用电磁感应现象D. 电磁继电器应用电流的磁效应15.如今，刷卡机普遍运用于银行、超市．当人们将带有磁条的信誉卡在刷卡机指定位置刷一下，刷卡机的检测头就能发生感应电流，便可读出磁条上的信息．图中能反映刷卡机读出信息原理的是〔〕A. B. C. D.二、填空题16.1821年，世界上第一台电动机雏形由英国物理学家法拉第制成，其任务原理是________；10年后，法拉第又发现了________现象，依据这一现象他又制成了世界上第一台发电机模型。

第三节《磁场对电流的作用电动机》同步练习（苏科版初三下）课堂巩固1 •通电导体在磁场中受到力的作用，受力的方向跟_____________ 和 _________ 有关。

假如这两者其中之一的方向改变，那么力的方向_________ ，假如这两者的方向同时改变，那么力的方向_________ 。

2.直流电动机是依照___________________ 原理制成的，在输入电流时采纳____________ 来改变线圈中的电流方向，从而使它能连续转动。

3•电动机工作时是把__________ 能转化为__________ 能，它与热机相比，一个最显著的优点4 •要使一台直流电动机的转速增大一些，以下方法中不可行的是（）A. 增大线圈中的电流 B •换用输出电压较多的电源C.将磁体的磁极对调 D .换用磁性更强的磁体5 •关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，以下讲法中错误的选项是（）A. 改变电流方向，导体受力方向也会改变B. 改变磁场方向，导体受力方向也会改变C. 同时改变电流方向和磁场方向，导体受力方向也会改变D. 同时改变电流方向和磁场方向，导体受力方向可不能改变6. 以下装置中利用磁场对通电导线的作用的原理制成的是（A.全自动洗衣机的进水阀门 B .电风扇中的电动机C.电饭锅 D .电铃7. 如下图，进行通电导线在磁场中受力运动实验，回答以下咨询题：〔1〕把导线放在磁场里，接通电源，让电流通过导线ab，会发觉导线〔2〕把电源的正负极对调后接入电路，使通过导线的电流方向与原先相反，这时导线ab〔3〕保持电源的正负极不变，对调磁体的磁极，使磁场的方向与原先相反，这时导线ab _______ 。

由此能够得出通电导线在磁场中要受到力的作用，而且受力的方向跟____________的方向和_______ 的方向都有关系。

&如下图，从一个不能打开的盒子（内有电池组等电路元件的长导线，试在不断开该导线的情形下，设计两种不同的方法以判定该导线中是否有电流，要求写出所用器材、要紧实验步骤及判定导线中是否有电流的方法。

《三、磁场对电流的作用电动机》同步练习题型归结这两节中主要是研究磁场对电流的作用，并且这个作用方向与电流方向和磁场方向有关。

涉及到的题型有选择题(题1，2，3，4，5，8，9)；填空题(题7)；作图题(题10)；实验探究题(题6)等。

例1 A要改变直流电动机的转向，以下方法哪些不可行( )A．改变线圈中的电流方向B．改变磁场方向C．将电源的正负极和两个磁极同时对换D．电源的正负极和两个磁极不能同时对换命题意图本题围绕磁场对电流的作用这一知识点中磁场方向、电流方向的改变对受力方向的影响.思路点拨电动机的原理是通电导线在磁场中受到力的作用，这个力的方向与通电的电流方向和磁感线的方向有关，电动机的转向与线圈的受力有关，因而转向与电流方向和磁感线的方向有关.所以选(A)(B)和(D)，而(C)项因为两个方向同时对换等于不对换，所以不能够改变直流电动机的转向，故可行的是(A)(B)(D)三项.全程精解 C误区分析电动机的转向与电流和磁场方向有关，改变其中一个，则转向变化，如果同时变，则转向不变。

变形 B (2005年湖北省宜昌市)如图所示是小华同学探究“让线圈转起来”的实验装置图.线圈能够转动的原因是，在实验中为了使线圈能持续转动，采取的办法是；要想使线圈的转动方向与原来的相反，采用_______________________或者_____________________的方法.思路点拨磁场对放入其中的通电导线有力的作用，线圈不能在磁场中持续转动，解决方法是在线圈到达平衡位置时，改变线圈中电流方向。

线圈转动方向与电流方向和磁场方向有关，要改变转向，只要改变其中一个量即可。

全程精解磁场对通电导体有力的作用在线圈转到平衡位置时，改变线圈中电流方向改变磁场方向改变导线中电流的方向误区分析改变转向只能改变磁场方向或电流方向中的一个。

例2 B 一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下线圈(转子)后，线圈转子就正常转动起来，则该电动机模型开始时不转的原因可能是( )A．线圈内部断路B．电刷与换向器接触不良C．磁体的磁性不强，或线圈中电流不够大D．线圈正好处于平衡位置点拨：电动机开始不转，但拨动一下后又转了，说明线圈本身没有问题，所以线圈内部没有断路。

16.3 磁场对电流的作用电动机习题知识点一磁场对通电导体的作用1．如图所示，在研究磁场对电流作用的实验装置中，导体棒ab不可能选用下列哪种材料制成（）A.铜B.铁C.铝D.锡2．如图3所示,将线圈放入磁场中,闭合开关S,下列说法正确的是()A.线圈不能转动B.线圈转动90°后停止C.线圈会不停地转动下去D.线圈转动90°后左右摆动几下,最后慢慢停下来3．探究“通电导体在磁场中的受力方向与哪些因素有关”时，小明同学做了如图所示的实验，图中AB表示闭合电路中的直导线，导线上的箭头方向表示电流方向，F表示导线的受力方向，N、S表示蹄形磁铁的两极．以下是小明通过实验得出的判断：①甲、乙实验表明，通电导体在磁场中受力方向与电流方向有关；②甲、丙实验表明，通电导体在磁场中受力方向与磁场方向有关；③乙、丙实验表明，通电导体在磁场中受力方向与磁场方向有关．则上述判断中( )A．只有①正确B．只有②正确C．①②正确D．①③正确4．如图2所示是探究“通电导线在磁场中受力”的实验装置。

接通电路瞬间,原来静止的导线ab向右运动。

要使导线ab向左运动,可行的措施是()A.将磁体的N、S极对调B.增大电源电压C.换用磁性更强的磁体D.将磁体的N、S极对调,同时改变电流的方向5．白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝，说明，由此原理可以制成。
