物理九年级北师大版14.6磁场对电流的作用力同步练习2

北师大版九年级物理第十四章《电磁现象》同步练习（附答案）一、磁现象1．物体能够吸引铁、钴、镍等物质，说明该物体具有_____,该物体称为_______. 2．磁性材料按其磁化后保持磁性情况的不同，可分为________和________。

3．磁体上________的部分叫做磁极，任何磁体都有_____个磁极；当磁体能够自由转动时， 最终总会有一个磁极指向北方，这个磁极称为____极，另一个磁极指向南方，称为____极. 4．把钢条的一端移近小磁针，小磁针被吸引过来，说明( )。

A. 钢条一定具有磁性 B. 钢条一定没有磁性 C ．钢条可能有磁性 D ．以上说法都不对5．用钢棒的一端去接近磁针时，两者互相排斥，则( )． A ．它们原来都具有磁性 B ．它们原来都没有磁性c ．铜棒有磁性，磁针没有磁性 D ．铜棒可能有磁性，也可能没有 6．将条形磁铁从中间断开，两段将( )A.都消失 B ．各有两个磁极 C ．各有一个磁极 D ．都有可能7．有两根大头针被磁铁一端吸引，悬在磁铁下方，如下图所示的四幅图中能正确反映实 际情况的是( )。

8．下列几种物质中，不能被磁化的是( )。

A ．铝 B ．铁 C ．钴 D ．镍9．某科技馆展出的磁动轮是根据异名磁极相互_______的原理制成的。

如图所示，每个轮的边缘装有12个侧放的柱形磁体，当推动A 轮转动时，其他3个轮会随之转动。

若A轮磁体外侧是N 极。

则c 轮磁体外侧是______；如果A 轮顺时针转动，则C 轮将 ______时针转动，D 轮将______时针转动(填“顺”或“逆”)。

10.如图所示，ab 、cd 均是铁片，一永磁体P 从它的正前方摆过，当永磁体吊线摆到中线OO 1位置时，b 是______极，c 是_____极，b 与c______，永磁体摆动一个来回，灯泡亮 ______ 次。

11．如右图所示，弹簧测力计下吊着一个小铁球，在磁体水平向右移动过程中，弹簧测力计的示数将( )。

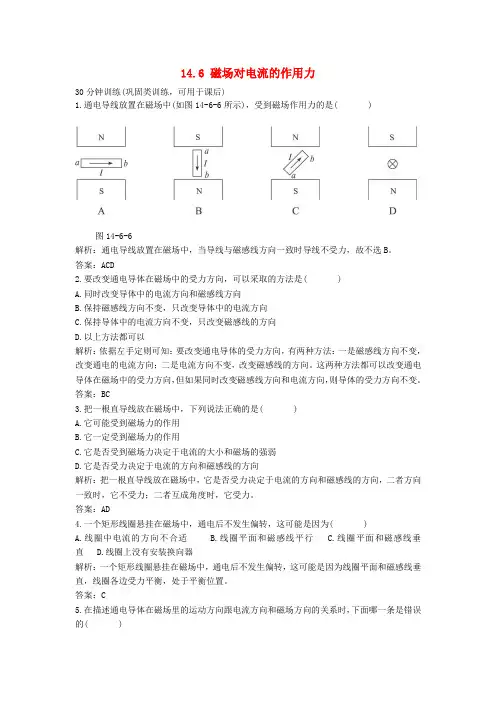

14.6 磁场对电流的作用力30分钟训练(巩固类训练，可用于课后)1.通电导线放置在磁场中(如图14-6-6所示)，受到磁场作用力的是( )图14-6-6解析：通电导线放置在磁场中，当导线与磁感线方向一致时导线不受力，故不选B。

答案：ACD2.要改变通电导体在磁场中的受力方向，可以采取的方法是( )A.同时改变导体中的电流方向和磁感线方向B.保持磁感线方向不变，只改变导体中的电流方向C.保持导体中的电流方向不变，只改变磁感线的方向D.以上方法都可以解析：依据左手定则可知：要改变通电导体的受力方向，有两种方法：一是磁感线方向不变，改变通电的电流方向；二是电流方向不变，改变磁感线的方向。

这两种方法都可以改变通电导体在磁场中的受力方向，但如果同时改变磁感线方向和电流方向，则导体的受力方向不变。

答案：BC3.把一根直导线放在磁场中，下列说法正确的是( )A.它可能受到磁场力的作用B.它一定受到磁场力的作用C.它是否受到磁场力决定于电流的大小和磁场的强弱D.它是否受力决定于电流的方向和磁感线的方向解析：把一根直导线放在磁场中，它是否受力决定于电流的方向和磁感线的方向，二者方向一致时，它不受力；二者互成角度时，它受力。

答案：AD4.一个矩形线圈悬挂在磁场中，通电后不发生偏转，这可能是因为( )A.线圈中电流的方向不合适B.线圈平面和磁感线平行C.线圈平面和磁感线垂直D.线圈上没有安装换向器解析：一个矩形线圈悬挂在磁场中，通电后不发生偏转，这可能是因为线圈平面和磁感线垂直，线圈各边受力平衡，处于平衡位置。

答案：C5.在描述通电导体在磁场里的运动方向跟电流方向和磁场方向的关系时，下面哪一条是错误的( )A.电流方向改变，导体运动方向也改变B.磁场方向改变，导体运动方向也改变C.电流方向和磁场方向同时改变时，运动方向也随之改变D.电流方向不变，导体运动方向也不变解析：通电导体在磁场里受力运动与电流方向和磁感线方向有关，当其中之一发生改变时导体受力方向改变，若同时改变则受力方向不变。

六、磁场对电流的作用力1．通电导体在磁场中受到力的作用，受力的方向跟 和 有关。

如果这两者其中之一的方向改变，则力的方向 ，如果这两者的方向同时改变，则力的方向 。

2．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是 ( )A ．改变电流方向，导体受力方向也会改变B ．改变磁场方向，导体受力方向也会改变C ．同时改变电流方向和磁场方向，导体受力方向也会改变D ．同时改变电流方向和磁场方向，导体受力方向不会改变3．如图所示，进行通电导线在磁场中受力运动实验，回答下列问题：（1）把导线放在磁场里，接通电源，让电流通过导线ab ，会发现导线ab ；（2）把电源的正负极对调后接入电路， 使通过导线的电流方向与原来相反，这时导线ab ； （3）保持电源的正负极不变，对调磁 体的磁极，使磁场的方向与原来相反， 这时导线ab 。

由此可以得出 通电导线在磁场中要受到力的作用， 而且受力的方向跟 的方向和 的方向都有关系。

4．如图所示，从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一段细软的长导线，试在不断开该导线的情况下，设计两种5．如图所示，悬挂在金属丝上的金属棒AB 处在磁场中，(1)当C 、D 两个线头没有接到电池组的正、负极上时，AB 棒保持静止不动，而一但使C 、 D 两个线头接触到电池组的正、负时，AB 棒立即 摆动起来，这一现象说明了 ；(2)留心的同学还会注意到，当两个线头分别接触 C 、D 两极时，金属棒相对蹄形磁铁向里摆动，这一现象说明了 ；(3)如果两个线头像图示那样接触C 、D ，而把蹄形磁铁上下翻转一下(S 极在上)，则金属棒相对蹄形磁铁向外摆动，这一现象说明了。

6．如图所示是检验磁场对通电导体作用的实验装置。

当导体ab 中有某方向电流通过时，它受到磁场的作用力向上。

(1)如果仅将两磁极对调位置， 导线ab 受力方向向 ；(2)如果磁极位置不变，只改变ab 中的电流方向，导线ab 受力方 向向 ； (3)如果同时对调磁极位置和改 变电流方向，导线ab 受力方向向 。

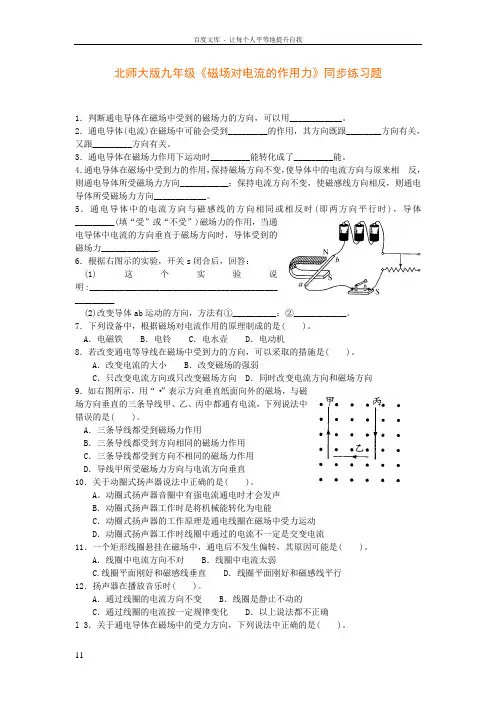

北师大版九年级《磁场对电流的作用力》同步练习题1．判断通电导体在磁场中受到的磁场力的方向，可以用____________。

2．通电导体(电流)在磁场中可能会受到_________的作用，其方向既跟________方向有关，又跟_________方向有关。

3．通电导体在磁场力作用下运动时_________能转化成了_________能。

4．通电导体在磁场中受到力的作用，保持磁场方向不变，使导体中的电流方向与原来相反，则通电导体所受磁场力方向___________；保持电流方向不变，使磁感线方向相反，则通电导体所受磁场力方向____________。

5．通电导体中的电流方向与磁感线的方向相同或相反时(即两方向平行时)，导体_________(填“受”或“不受”)磁场力的作用，当通电导体中电流的方向垂直于磁场方向时，导体受到的磁场力_____________.6．根据右图示的实验，开关s闭合后，回答：(1)这个实验说明:____________________________________________________(2)改变导体ab运动的方向，方法有①__________；②____________。

7．下列设备中，根据磁场对电流作用的原理制成的是( )。

A．电磁铁 B．电铃 C．电水壶 D．电动机8．若改变通电等导线在磁场中受到力的方向，可以采取的措施是( )。

A．改变电流的大小 B．改变磁场的强弱C．只改变电流方向或只改变磁场方向 D．同时改变电流方向和磁场方向9．如右图所示，用“·”表示方向垂直纸面向外的磁场，与磁场方向垂直的三条导线甲、乙、丙中都通有电流，下列说法中错误的是( )。

A．三条导线都受到磁场力作用B．三条导线都受到方向相同的磁场力作用C．三条导线都受到方向不相同的磁场力作用D．导线甲所受磁场力方向与电流方向垂直10．关于动圈式扬声器说法中正确的是( )。

A。

动圈式扬声器音圈中有强电流通电时才会发声B．动圈式扬声器工作时是将机械能转化为电能C．动圈式扬声器的工作原理是通电线圈在磁场中受力运动D．动圈式扬声器工作时线圈中通过的电流不一定是交变电流11．一个矩形线圈悬挂在磁场中，通电后不发生偏转，其原因可能是( )。

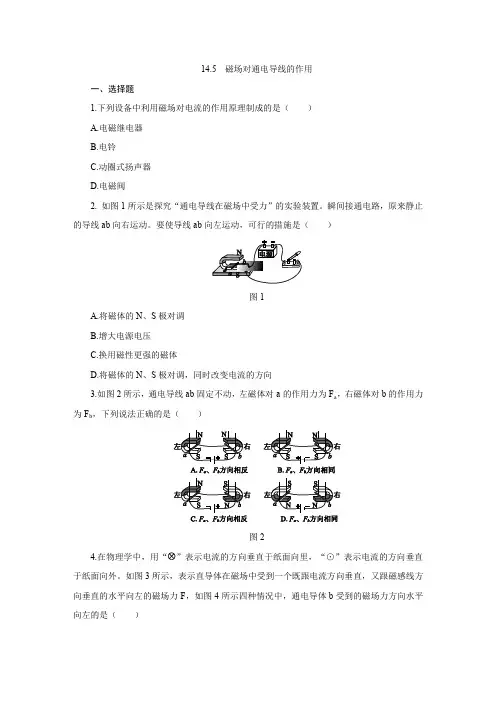

14.5 磁场对通电导线的作用一、选择题1.下列设备中利用磁场对电流的作用原理制成的是（）A.电磁继电器B.电铃C.动圈式扬声器D.电磁阀2. 如图1所示是探究“通电导线在磁场中受力”的实验装置。

瞬间接通电路，原来静止的导线ab向右运动。

要使导线ab向左运动，可行的措施是（）图1A.将磁体的N、S极对调B.增大电源电压C.换用磁性更强的磁体D.将磁体的N、S极对调，同时改变电流的方向3.如图2所示，通电导线ab固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）图24.于纸面向外。

如图3所示，表示直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，如图4所示四种情况中，通电导体b受到的磁场力方向水平向左的是（）图3图45.如图5所示，用“·”表示方向垂直纸面向外的磁场，与磁场方向垂直的三条导线甲、乙、丙中都通有电流，下列说法中错误的是（）图5A.三条导线都受到磁场力作用B.三条导线受到方向相同的磁场力作用C.三条导线受到方向不相同的磁场力作用D.导线甲所受磁场力方向与电流方向垂直二、填空题6.如图6所示是探究“通电导体在磁场中是否受到了作用”的实验装置。

（1）给直导线（铝棒）通电时，同学们根据观察到的的现象，说明磁场对通电导体有力的作用。

（2）为探究“通电导体在磁场中受力方向是否与电流方向有关”，正确的操作是，观察直导线的运动情况。

图67.如图7，闭合开关后，轨道上的金属杆ab将向（选填“左”或“右”）移动，通电后金属杆运动起来，此过程中能量的转化是________________________________________________________________________。

图78.如图8所示是扬声器的构造示意图，当音圈中有电流通过时，音圈受力的作用而运动，由于通过音圈的电流是电流，音圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

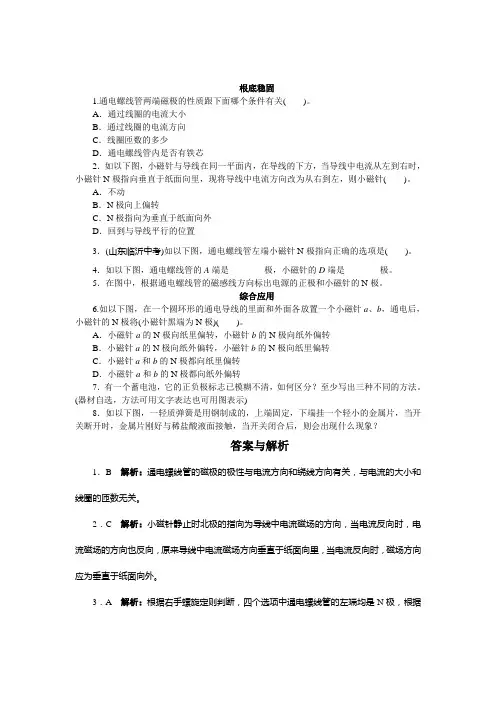

根底稳固1.通电螺线管两端磁极的性质跟下面哪个条件有关()。

A．通过线圈的电流大小B．通过线圈的电流方向C．线圈匝数的多少D．通电螺线管内是否有铁芯2．如以下图，小磁针与导线在同一平面内，在导线的下方，当导线中电流从左到右时，小磁针N极指向垂直于纸面向里，现将导线中电流方向改为从右到左，则小磁针()。

A．不动B．N极向上偏转C．N极指向为垂直于纸面向外D．回到与导线平行的位置3．(山东临沂中考)如以下图，通电螺线管左端小磁针N极指向正确的选项是()。

4．如以下图，通电螺线管的A端是________极，小磁针的D端是________极。

5．在图中，根据通电螺线管的磁感线方向标出电源的正极和小磁针的N极。

综合应用6.如以下图，在一个圆环形的通电导线的里面和外面各放置一个小磁针a、b，通电后，小磁针的N极将(小磁针黑端为N极)()。

A．小磁针a的N极向纸里偏转，小磁针b的N极向纸外偏转B．小磁针a的N极向纸外偏转，小磁针b的N极向纸里偏转C．小磁针a和b的N极都向纸里偏转D．小磁针a和b的N极都向纸外偏转7．有一个蓄电池，它的正负极标志已模糊不清，如何区分？至少写出三种不同的方法。

(器材自选，方法可用文字表达也可用图表示)8．如以下图，一轻质弹簧是用钢制成的，上端固定，下端挂一个轻小的金属片，当开关断开时，金属片刚好与稀盐酸液面接触，当开关闭合后，则会出现什么现象？答案与解析1．B解析：通电螺线管的磁极的极性与电流方向和绕线方向有关，与电流的大小和线圈的匝数无关。

2．C解析：小磁针静止时北极的指向为导线中电流磁场的方向，当电流反向时，电流磁场的方向也反向，原来导线中电流磁场方向垂直于纸面向里，当电流反向时，磁场方向应为垂直于纸面向外。

3．A解析：根据右手螺旋定则判断，四个选项中通电螺线管的左端均是N极，根据磁极间的相互作用及磁场方向，可知只有A中小磁针的指向是正确的。

4．N S解析：电源的正负极，可确定通电螺线管中的电流方向，然后根据右手螺旋定则判断出通电螺线管的N、S极，从而确定小磁针的N、S极。

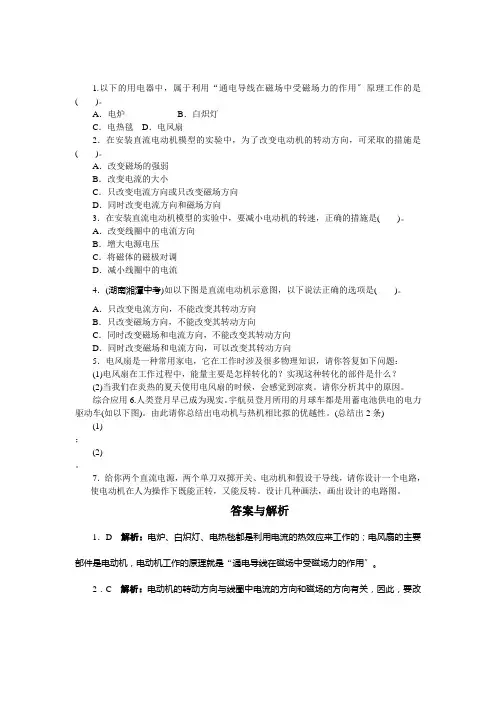

1.以下的用电器中，属于利用“通电导线在磁场中受磁场力的作用〞原理工作的是()。

A．电炉B．白炽灯C．电热毯D．电风扇2．在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是()。

A．改变磁场的强弱B．改变电流的大小C．只改变电流方向或只改变磁场方向D．同时改变电流方向和磁场方向3．在安装直流电动机模型的实验中，要减小电动机的转速，正确的措施是()。

A．改变线圈中的电流方向B．增大电源电压C．将磁体的磁极对调D．减小线圈中的电流4．(湖南湘潭中考)如以下图是直流电动机示意图，以下说法正确的选项是()。

A．只改变电流方向，不能改变其转动方向B．只改变磁场方向，不能改变其转动方向C．同时改变磁场和电流方向，不能改变其转动方向D．同时改变磁场和电流方向，可以改变其转动方向5．电风扇是一种常用家电，它在工作时涉及很多物理知识，请你答复如下问题：(1)电风扇在工作过程中，能量主要是怎样转化的？实现这种转化的部件是什么？(2)当我们在炎热的夏天使用电风扇的时候，会感觉到凉爽。

请你分析其中的原因。

综合应用6.人类登月早已成为现实。

宇航员登月所用的月球车都是用蓄电池供电的电力驱动车(如以下图)。

由此请你总结出电动机与热机相比拟的优越性。

(总结出2条)(1)________________________________________________________________________；(2)________________________________________________________________________。

7．给你两个直流电源，两个单刀双掷开关、电动机和假设干导线，请你设计一个电路，使电动机在人为操作下既能正转，又能反转。

设计几种画法，画出设计的电路图。

答案与解析1．D解析：电炉、白炽灯、电热毯都是利用电流的热效应来工作的；电风扇的主要部件是电动机，电动机工作的原理就是“通电导线在磁场中受磁场力的作用〞。

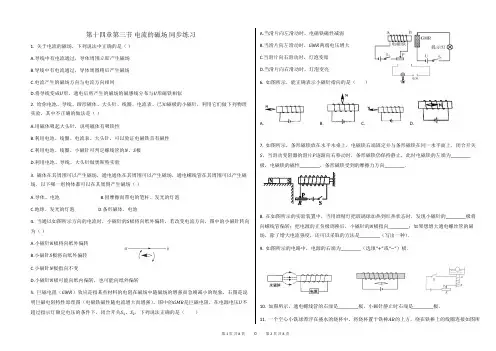

第十四章第三节电流的磁场同步练习1. 关于电流的磁场，下列说法中正确的是（）A.导线中有电流通过，导体周围立即产生磁场B.导线中有电流通过，导体周围稍后产生磁场C.电流产生的磁场方向与电流方向相同D.将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似2. 给你电池、导线、蹄形磁体、大头针、线圈、电流表、已知磁极的小磁针，利用它们做下列物理实验，其中不正确的做法是（）A.用磁体吸起大头针，说明磁体有吸铁性B.利用电池、线圈、电流表、大头针，可以验证电磁铁具有磁性C.利用电池、线圈、小磁针可判定螺线管的N、S极D.利用电池、导线、大头针做奥斯特实验3. 磁体在其周围可以产生磁场，通电通体在其周围可以产生磁场，通电螺线管在其周围可以产生磁场．以下哪一组物体都可以在其周围产生磁场（）A.导体、电池B.因摩擦而带电的笔杆、发光的灯泡C.地球、发光的灯泡D.条形磁体、电池4. 当通以如图所示方向的电流时，小磁针的S极将向纸外偏转，若改变电流方向，图中的小磁针转向为（）A.小磁针N极将向纸外偏转B.小磁针S极将向纸外偏转C.小磁针N极指向不变D.小磁针N极可能向纸内偏转，也可能向纸外偏转5. 巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象，右图是说明巨磁电阻特性原理图（电磁铁磁性随电流增大而增强），图中的GMR是巨磁电阻，在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，下列说法正确的是（）A.当滑片向左滑动时，电磁铁磁性减弱B.当滑片向左滑动时，GMR两端电压增大C.当滑片向右滑动时，灯泡变暗D.当滑片向右滑动时，灯泡变亮6. 如图所示，能正确表示小磁针指向的是（）A. B. C. D.7. 如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为________极，电磁铁的磁性________，条形磁铁受到的摩擦力方向________．8. 在如图所示的实验装置中，当用酒精灯把玻璃球加热到红热状态时，发现小磁针的________极将向螺线管偏转；把电源的正负极调换后，小磁针的N极指向________；如果想增大通电螺丝管的磁场，除了增大电流强度，还可以采取的方法是________（写出一种）．9. 如图所示的电路中，电源的右端为________（选填“+”或“−”）极．10. 如图所示，通电螺线管的右端是________极，小磁针静止时右端是________极．11. 一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB 的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，当滑片P向左滑动，A端磁性________（选填“增大”“减小”或“不变”，下同），空心小铁球所受浮力________．12. 如图所示，当电源开关闭合后，发现小磁针的北极向________（选填“左”或“右”）偏转，同时发现可移动的A、B两螺线管相互________（选填“靠近”或“远离”）．13. 如图所示，当给导线通电时，小磁针的N极向里转动了，这就是著名的________实验，它证明了电流周围存在着________；如果将导线中通过电流的方向改为向左，小磁针的N极将向________转动．14. （10分）根据图1、图2中给出的条件画出螺线管的绕线．15. 如图，闭合开关S．小磁针静止在图中所示位置．随着滑动变阻器的滑片向左移动，弹簧长度逐渐变短．请在图中标出：（1）条形磁铁右端的磁极；（2）电源下端的极性（用“+”或“−”表示）（3）磁感线的方向．16. 根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．17. 如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长．请用箭头标出磁感线的方向，并用“+”“−”在括号内标出电源正负极．18. 根据图中通电螺线管的N、S极，在导线中标出电流方向，并标出静止时小磁针N极．19. 如图所示的是通电螺线管（绕线未画出），图中曲线为磁感线．请根据小磁针静止后的指向及导线中的电流方向标明磁感线的方向，并画出螺线管的导线绕法．参考答案一、选择题1.A2.D解：A、大头针是铁质的，磁体能吸引大头针，说明有磁性．不符合题意．B、用电池给线圈通电，通电螺线管具有磁性，能吸引大头针．不符合题意．C、用电池给线圈通电，通电螺线管具有磁性，把磁针放在通电螺线管的一端，根据同名磁极相互排斥，异名磁极相互吸引，可以判断螺线管的N、S极．不符合题意．D、奥斯特实验表明电流周围有磁场，磁场对放入的磁体产生磁力作用，现在没有磁针无法证明电流周围是否具有磁场．符合题意．故选D．3.C解：A、导体、电池没有电流通过，周围就不会存在磁场．所以A不符合题意．B、因摩擦而带电的笔杆没有电流通过，所以其周围不会存在磁场，所以B不符合题意．C、地球是一个大磁体，所以周围存在磁场，发光的灯泡有电流通过，所以周围存在磁场．C符合题意．D、电池没有电流通过，所以周围不存在磁场．D不符合题意．故选C．4.A解：当电流方向向右时，小磁针的S极将向纸外偏转，若改变电流方向，则导线下方磁场方向将发生改变，故小磁针S极将向里偏转，N极将向外偏转．故选A．5.C解：AB．滑片向左移动时，滑动变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁磁性增强，因为巨磁电阻随磁场增强而急剧减小，则右边的GMR电阻变小，所以GMR两端电压减小，故AB错误；CD．滑片向右移动时，滑动变阻器接入电路中的电阻变大，由欧姆定律可知，左边电路中的电流减小，所以电磁铁的磁性减弱，周围磁场减弱，GMR电阻变大，由串联分压的规律可知，GMR两端的电压增大，则指示灯两端的电压减小，指示灯的实际功率变小，所以指示灯亮度变暗，故C正确，D错误．故选C．6.C解：A．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，可知小磁针N极指向错误，故A错误；B．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据异名磁极相互吸引，可知小磁针指向错误，故B错误；C．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，根据异名磁极相互吸引，可知小磁针N极指向正确，故C正确；D．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，故D错误．故选C．7.S,变强,右解：由安培定则可知，螺线管左侧为S极；当滑片向右移动时，滑动变阻器接入电阻变小，由欧姆定律得螺线管内的电流增大，则可知螺线管的磁性增强，条形磁铁所受到的斥力增大，因条形磁铁仍处于平衡状态，所以条形磁铁所受摩擦力也增大，方向向右．8.N,右,增加线圈匝数（或“在线圈中加铁芯”）解：当用酒精灯把玻璃球加热到红热状态时，电路接通，利用右手安培定则可得螺线管的左端为通电螺线管产生的磁场的N极，所以小磁针的N极将向螺线管偏转；把电源的正负极调换后，通电螺线管的电流方向相反，则小磁针的N极指向右；如果想增大通电螺丝管的磁场，除了增大电流强度，还可以采取的方法是增加线圈匝数（或“在线圈中加铁芯”）．9.+解：根据磁感线方向可知，通电螺线管的左端为S极，所以通电螺线管的右端为N极，根据安培定则可知，电源的右端为正极．10.N,S解：用右手握住螺线管，使四指指向电流的方向，则螺线管的左端为S极，右端为N极；根据小磁针N极所指的一端一定是通电螺母管的S极，则小磁针的左端为N极，右端为S极．11.S（南）,增大,增大解：电流由A流向B，则由右手螺旋定则可知螺线管B端为N极，则A端为S极（南极）；当滑片向左移动时，滑动变阻器接入电阻减小，则由欧姆定律可知电路中电流增大，则螺线管中的磁性增大，故小铁球所受磁力增大；小铁球受重力、磁力及浮力，因小球处于静止状态，故向下的磁力与重力之和应等于向上的浮力，因磁力增大，故浮力也将增大．12.左,靠近解：对于B螺线管，根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向为磁场的N极，所以它的右端为N极，左端为S极；同样，对于A螺线管，根据右手定则可判断出螺线管的右端为N极，左端为S极；所以两个螺线管相靠近的一端为异名磁极，相互吸引，故可移动的A、B两螺线管相互靠近．由于通电螺线管相当于条形磁铁，周围存在着磁场，又A螺线管的左端为S，根据磁极间的相互作用，小磁针的N极会向左偏转．13.奥斯特,磁场,外解：(1)在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图所示，当给导线通电时，小磁针的N 极向里转动了，这就是著名的奥斯特实验；它证明了电流周围存在磁场；(2)电流方向改变，产生的磁场的方向也改变，故将导线中通过电流的方向改为向左，小磁针偏转方向也改变，小磁针的N极将向外转动．故答案为：奥斯特；磁场；外．14.解：(1)据图可知，电流从螺线管的左端流入，从右端流出，且螺线管左端是N极，右端是S极，故结合安培定则可知，第一匝线圈绕在外边，如下图：(2)小磁针的左端是N极，据磁极间的作用规律可知，故螺线管的左端是S极，其右端是N极；且电流从左端流入，右端流出，故结合安培定则可知，第一匝线圈绕在里边，如下图：解：(1)据图可知，电流从螺线管的左端流入，从右端流出，且螺线管左端是N极，右端是S极，故结合安培定则可知，第一匝线圈绕在外边，如下图：(2)小磁针的左端是N极，据磁极间的作用规律可知，故螺线管的左端是S极，其右端是N极；且电流从左端流入，右端流出，故结合安培定则可知，第一匝线圈绕在里边，如下图：15.解：如下图所示：16.解：如图所示：17.解：动变阻器的滑片P 向右移动时，电路中的电阻变小，由欧姆定律I=UR ，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据异名磁极相互吸引可知，通电螺线管上端为N 极，下端为S 极，磁体周围的磁感线都是从N 极出来，回到S 极，如下图所示：右手握住螺线管，大拇指指向N 极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极，如下图所示：18.解：如图所示：19.解：如图所示：。

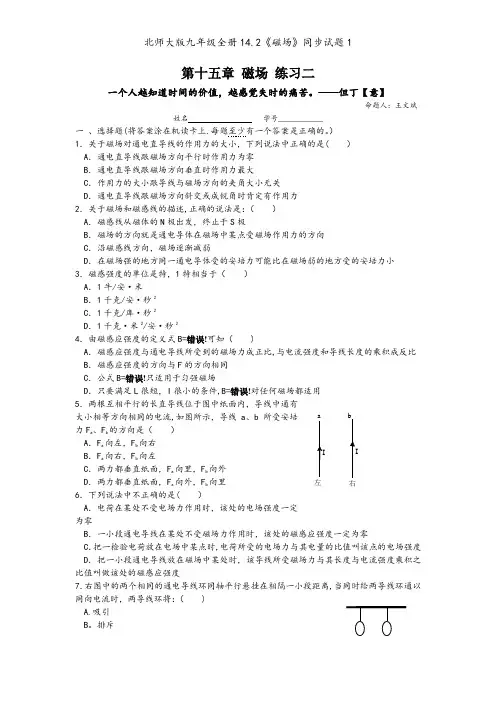

第十五章 磁场 练习二一个人越知道时间的价值，越感觉失时的痛苦。

——但丁【意】命题人：王文斌姓名 学号____________一 、选择题(将答案涂在机读卡上.每题至少有一个答案是正确的。

）1．关于磁场对通电直导线的作用力的大小，下列说法中正确的是( ）A ．通电直导线跟磁场方向平行时作用力为零B ．通电直导线跟磁场方向垂直时作用力最大C ．作用力的大小跟导线与磁场方向的夹角大小无关D ．通电直导线跟磁场方向斜交或成锐角时肯定有作用力2．关于磁场和磁感线的描述,正确的说法是：（ ）A ．磁感线从磁体的N 极出发，终止于S 极B ．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C ．沿磁感线方向，磁场逐渐减弱D ．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小3．磁感强度的单位是特，1特相当于（ ）A ．1牛/安·米B ．1千克/安·秒2C ．1千克/库·秒2D ．1千克·米2/安·秒24．由磁感应强度的定义式B=错误!可知（ )A ．磁感应强度与通电导线所受到的磁场力成正比,与电流强度和导线长度的乘积成反比B ．磁感应强度的方向与F 的方向相同C ．公式B=错误!只适用于匀强磁场D ．只要满足L 很短，I 很小的条件,B=错误!对任何磁场都适用5．两根互相平行的长直导线位于图中纸面内，导线中通有大小相等方向相同的电流,如图所示，导线a 、b 所受安培力F a 、F b 的方向是（ ）A ．F a 向左，F b 向右B ．F a 向右，F b 向左C ．两力都垂直纸面，F a 向里，F b 向外D ．两力都垂直纸面，F a 向外，F b 向里 6．下列说法中不正确的是( ）A ．电荷在某处不受电场力作用时，该处的电场强度一定为零B ．一小段通电导线在某处不受磁场力作用时，该处的磁感应强度一定为零C ．把一检验电荷放在电场中某点时,电荷所受的电场力与其电量的比值叫该点的电场强度D ．把一小段通电导线放在磁场中某处时，该导线所受磁场力与其长度与电流强度乘积之比值叫做该处的磁感应强度7．右图中的两个相同的通电导线环同轴平行悬挂在相隔一小段距离,当同时给两导线环通以同向电流时，两导线环将：（ ) A.吸引B 。

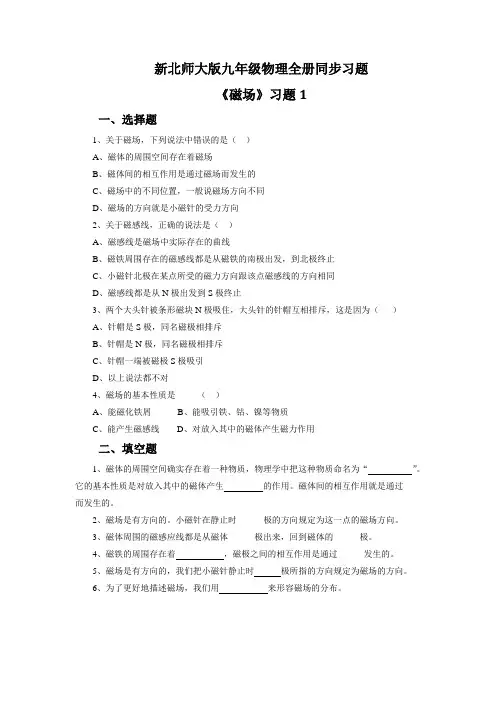

《磁场》习题1一、选择题1、关于磁场，下列说法中错误的是（）A、磁体的周围空间存在着磁场B、磁体间的相互作用是通过磁场而发生的C、磁场中的不同位置，一般说磁场方向不同D、磁场的方向就是小磁针的受力方向2、关于磁感线，正确的说法是（）A、磁感线是磁场中实际存在的曲线B、磁铁周围存在的磁感线都是从磁铁的南极出发，到北极终止C、小磁针北极在某点所受的磁力方向跟该点磁感线的方向相同D、磁感线都是从N极出发到S极终止3、两个大头针被条形磁块N极吸住，大头针的针帽互相排斥，这是因为（）A、针帽是S极，同名磁极相排斥B、针帽是N极，同名磁极相排斥C、针帽一端被磁极S极吸引D、以上说法都不对4、磁场的基本性质是（）A、能磁化铁屑B、能吸引铁、钴、镍等物质C、能产生磁感线D、对放入其中的磁体产生磁力作用二、填空题1、磁体的周围空间确实存在着一种物质，物理学中把这种物质命名为“”。

它的基本性质是对放入其中的磁体产生的作用。

磁体间的相互作用就是通过而发生的。

2、磁场是有方向的。

小磁针在静止时______极的方向规定为这一点的磁场方向。

3、磁体周围的磁感应线都是从磁体______极出来，回到磁体的______极。

4、磁铁的周围存在着，磁极之间的相互作用是通过______发生的。

5、磁场是有方向的，我们把小磁针静止时极所指的方向规定为磁场的方向。

6、为了更好地描述磁场，我们用来形容磁场的分布。

《磁场》习题2一、选择题1、一根条形磁铁从中间切开，得到的是（）A、一段只有N极，另一段只有S极B、两端都没有磁性的铁块C、两端都有N极和S极的磁铁D、原来的N极一端变成了S极，原来的S极一端变成了N极2、下列现象中，哪些现象能证明钢棒具有磁性（）A、将钢棒一端接近磁针N极，互相吸引B、将钢棒一端接近磁针S极，互相排斥C、将钢棒与另一钢棒靠近，互相吸引D、将钢棒一端接近磁针S极，互相吸引3、关于磁感线，下列说法中正确的是（）A、磁感线上每一点的切线方向都跟该点的磁场方向一致B、两条磁感线的空隙处不存在磁场C、不同磁场形成的磁感线可以相交D、磁感线是磁场中客观存在的、肉眼看不见的曲线4、下列说法中错误的是（）A、磁感线是磁场中实际存在的曲线B、磁体周围的磁感线都是从磁体北极出来回到磁体的南极C、磁场虽然看不见，摸不到，在磁体周围确实存在着磁场D、磁感线是一种假想曲线，是不存在的二、填空题1、地球本身是一个巨大的磁体，地球周围存在的磁叫，地磁的北极在地理，地磁的南极在地理。
