城郊矿主井井筒冻结法凿井施工

井筒冻结工程一、冻结方案由于本矿井主、副、风井井筒净直径均较大，且冻结深度大，根据其实际地质情况并参照附近龙固、赵楼等矿井冻结设计、施工情况，三个井筒均采用三圈孔加辅助孔冻结方案。

其主要优点为冻结效率高，综合工期短，适于早日开挖、快速施工，且安全可靠。

二、冻结设计1、冻结深度的确定本矿井井筒冻结深度分别为：主井井筒894m，副井井筒840m，风井井筒840m。

2、冻结壁设计（1）冻结壁设计原则按两种极限状态设计，一是冻结壁的极限承载能力；二是冻结壁极限允许变形状态。

前者对砂层较合适，因为砂层冻结壁由于冻砂具有脆性断裂的特性，因此其承载能力必须得到满足，否则可能出水冒砂。

后者适用于深厚粘土层，因为对于粘土层最终决定冻结壁厚度的是必须满足变形条件，在隔水粘土层中不会涌砂冒水，但过大的变形会导致冻结管断裂，从而影响冻结壁安全。

（2）基本设计计算参数冻结壁基本设计计算参数见表3-2-1。

表3-2-1 冻结壁基本设计计算参数表注：※掘砌荒半径不含壁后泡沫塑料板厚。

（3）冻结壁厚度设计根据现有公式计算、有限元分析及经验工程类比并结合万福实际工程情况，确定万福矿井各控制层冻结壁厚度见表3-2-6。

表3-2-6 万福矿井主、副、风井各控制层冻结壁厚度表（4）冻结壁（强度）平均温度校核结合国内现有冻结制冷工艺，立足现实，在确保安全运转的前提下，盐水温度在-30～-37℃之间较为合适，在龙固、丁集等矿井已经实现-36℃的盐水温度，若达到-40℃不但制冷设备的效率大大降低，由此带来的冻结管及制冷系统的管道材质问题将很难解决，即便解决费用也难以承受。

因此计算最低盐水温度按-36℃。

多圈孔冻结施工国外及国内均没有现成的公式可以计算，冻结壁平均温度计算采用四种方法计算：①采用单排孔冻结壁平均温度计算公式——成冰公式，加修正值；②采用作图法计算；③采用有限元分析方法；④工程类比法。

冻结壁平均温度计算结果见表3-2-7。

表3-2-7 万福矿井冻结壁平均温度计算结果表经过校核可知，冻结壁平均温度均能达到设计要求，强度可以满足施工安全。

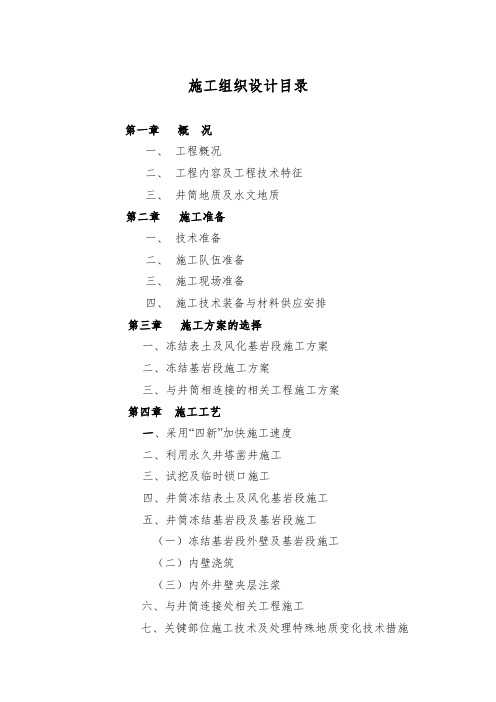

施工组织设计目录第一章概况一、工程概况二、工程内容及工程技术特征三、井筒地质及水文地质第二章施工准备一、技术准备二、施工队伍准备三、施工现场准备四、施工技术装备与材料供应安排第三章施工方案的选择一、冻结表土及风化基岩段施工方案二、冻结基岩段施工方案三、与井筒相连接的相关工程施工方案第四章施工工艺一、采用“四新”加快施工速度二、利用永久井塔凿井施工三、试挖及临时锁口施工四、井筒冻结表土及风化基岩段施工五、井筒冻结基岩段及基岩段施工（一）冻结基岩段外壁及基岩段施工（二）内壁浇筑（三）内外井壁夹层注浆六、与井筒连接处相关工程施工七、关键部位施工技术及处理特殊地质变化技术措施（一）基岩段防治水措施（二）井筒通过不稳定岩层及断层破碎带的施工（三）井筒揭煤施工八、突发事件应急措施第五章施工辅助系统一、提升系统二、井筒悬吊设施三、井口及地面辅助设施第六章井筒施工凿井设施选型计算一、提升设备的选型二、悬吊设备的选型第七章施工组织与管理一、施工组织管理机构二、施工管理第八章施工进度计划与进度控制一、工期安排二、工期保证措施第九章施工技术安全措施、灾害预防和安全保证体系一、安全工作目标二、安全管理体系三、安全管理措施四、施工安全技术措施五、灾害预防六、本工程需编制的分项和专项措施第十章工程质量检测管理措施和质量保证体系一、施工质量保证措施二、质量保证体系第十一章文明施工及环境、职业健康保证措施一、文明施工及环境保护措施二、文物保护措施三、职业健康保护措施第十二章冬雨季施工措施及地下管线等保护加固措施一、冬雨季施工措施二、地下管线及其它地上地下设施保护加固措施前言编制本施工组织设计大纲的指导思想是：贯彻执行国家及本行业部门有关建设方针和技术政策，采用先进的科学技术，充分利用本处的施工能力和技术经验，提高矿井建设的综合效益，在确保安全和工程质量的前提下，合理安排施工顺序及工程进度。
