临床应用：
1.头颈部血管系统的检查：对颅脑占位性病变， 动静脉畸形，脑血管闭塞，颈动脉狭窄、闭塞， 动脉粥样硬化及溃疡等，可提供诊断依据。
2.胸部血管系统的检查：DSA对心脏及大血 管的显示相当满意，用于对先心病、瓣膜病、心 肌病、冠心病的诊断。
3.腹部血管系统的检查：用于胃、肠、肝、脾、 盆腔等的血管造影。
C型臂X射线辐射的防护
现将手术过程中使用C型臂X线机的防护体会总 结如下： 手术室的电离辐射的防护现状我科使 用C型臂X线机(单球管型C臂机)主要用于骨科手 术，在实际工作中多数医护人员认为术中操作繁 琐、为了缩短C型臂X线机使用时间，重自身防 护轻他人防护。曝光时间长、曝光次数多，不注 意或不正确使用防护设备的现象。另外，病人和 护士以及其他人员要求防护的意识较弱，形成了 电离辐射防护的薄弱现状。
3.3术中的防护包括医、护、患人员的防护：手 术医生在术前认真检查病人，阅读X射线及C片。 了解解剖部位的特征，熟悉骨性结构影像。凡不 能给患者带来诊断与治疗意义的照射就不应进行， 在考虑到患者诊断和效益的前提下，所有的照射 应保持在合理的尽可能低的水平。提高操作技能 尽量减少曝光次数和曝光时间。宜选择较大的手 术室放移动C臂机，墙壁和门均需要加装防护层。
2.电离辐射对人体的不良影响电离辐射对人体的 损害主要是由于电离辐射的特性一生物效应。电 离辐射照射机体后，可使活组织细胞和体液发生 障碍，甚至细胞被破坏，而所受损害的程度与电 离辐射的量成正比。低剂量电离辐射影响重要的 细胞应答导致基因表达的改变，诱发癌变。长期 低剂量照射后，外周血液细胞最明显的改变是不 同程度的白细胞减少。放射性损伤导致孕育畸胎、 流产和宫外孕的发生率均高于正常人群。能使晶 状体浑浊，产生放射性白内障。能抑制骨髓造血。

安检员X射线机培训

安检员X射线机培训

2019年11月27日2时49分
35
爆炸物品类 X射线机图像基本特征
1．铁、铜壳电雷管
正放时，伪彩色图像为青蓝色细长条形，壳体一头类似 导线的物体与之相连。
2．纸壳电雷管
正放时，伪彩色图像为淡桔黄色的细长条形，管头部分 颜色较深些，有一小黑点与类似导线的线状物相连。
3．铁、铜壳非电雷管
6、对称分析法：具体来说就是根据图像中箱包结构特点 找对称点，主要针对箱包结构中不对称的点状物体或线装 物进行分析比较，发现可疑物。
7、共性分析法：即举一反三法，抓住某个物体的结构特 征来推断其它同类物品。
8、特征分析法：即结构分析法，抓住某个物体的结构中 的一些特征进行判断。
2019年11月27日2时49分
2019年11月27日2时49分
32
手铐的X射线图像特征
手铐与拇指铐的主要结构有扣环和锁头，正放时极易辨 认。平放时，大手铐的锁头在X射线机伪彩色图像上一 般呈暗红色长方形，扣环呈线状，但由于中空，故颜色 较淡，一般能看到中间空隙。
拇指铐平放时在X射线机图像上呈较粗的直线状，象铁 柄水果刀，但由于两边是指环，故直线两边比中间细。
2019年11月27日2时49分
25
常见违禁物品的图像特征 及各类危险品的介绍
2019年11月27日2时49分
26
枪支的X射线图像特征
由于枪支一般使用高分子金属制成，密度很大，因而 在X射线机中显示的图像灰度很大，在伪彩色图像一般 呈暗红色。正放时，枪的外观轮廓明显，较易识别； 侧放时，可通过分辨枪的结构和外观特征，如握柄、 枪管、护环和准星等来识别。
2019年11月27日2时49分
5
X射线机分类

X光机概述ppt课件

X光机概述ppt课件

1929年——
03 旋转阳极X线管
1980年——
06 数字化时代
1972年——
05 X线计算机体层扫描 装统（I·I-XTV）
01 我国X线机的发展历程
01
1911年
河北省中华医院(今开滦医院)引进了第一台小型 X线机；
02
1951年
上海精密医疗器械厂研制200mA四管单相全波整流X 线机，1953年批量生产。
X线管装置
主要由产生X线的X线管和X线管管套组成 • 电子流以高速撞击金属靶面会产生X-Ray。
• 电子流 --- 球管阴极灯丝提供。 • 高速 --- 高压发生器提供加载至球管。 • 金属靶面(主要成分为钨) --- 球管阳极。
X射线
高速电子流 阳极
阴极
管电压
高压 变压器
灯丝 变压器
02 X线机——产生设备
具，取人体同一部位两帧不同的数字图像，进行相减处理，消去两帧图像的相同部分，
得到造影剂充盈的血管图像。
Ⅱ
1、照射类型 2、照射剂量限值 3、防护措施
01 照射类型
放射诊断过程包含的照射类型
职业照射：医技人员在工作过程中受到的照射
医疗照射：患者、陪护人员在放射治疗过程中受到 的照射 公众照射：上述人员除外的公众在放疗过程中受到 的照射
参量控制台：KV控制、mA控制、曝光时间(s)控制等等。 X射线的质是指X射线光子能量的大小，由KV决定，高KV质高，低KV
质低，代表X线的穿透力(对比度)。 X射线的量是指单位时间内通过X射线入射方向的垂直的单位面积内的X
射线光子数的大小。由mA(X线量)和s(曝光时间)决定，表明曝光 总量(黑化度)。
03
1973年

X-ray辐射安全培训ppt课件

X-ray辐射安全培训ppt课件

二、辐射对人体的危害
放射源和射线装置分类 辐射对人体的危害 职业照射与公众照射剂量限值
放射源和射线装置分类
国家对放射源和射线装置实行分类管理。根据放射源、射线装置对人 体健康和环境的潜在危害程度，从高到低将放射源分为Ⅰ类、Ⅱ类、 Ⅲ类、Ⅳ类、Ⅴ类，具体分类办法由国务院环境保护主管部门制定； 将射线装置分为Ⅰ类、Ⅱ类、Ⅲ类，具体分类办法由国务院环境保护 主管部门商国务院卫生主管部门制定。
无线电波
红外线
紫外线
γ射线
X射线
可见光
放射性的来源
天然源
铀2 38、 铀235、钍2 32等
物质源
宇生源
氢6、碳14、铍等
放
射
人工源
氢3、铯137、碘131、碘125等
性
的
来 源
射线源
X射线机、CT、电子直线加速器等
电性源
复合源
回旋加速器（加速重粒子）用于制造碳11、氮13、氧15等
有效剂量
一定吸收量的生物效应取决于辐射的品质和照射条件。不同类型辐 射所致吸收剂量相同，而所产生的生物效应的严重程度或发生几率 可能不同。在辐射防护领域，采用辐射品质因素表示传能线密度对 效应的影响，对吸收剂量加权，使得加权后的吸收剂量能够较好地 表达发生生物效应的几率或生物效应的严重程度。这种加权的吸收 剂量就称为剂量当量。
有效辐射强度(mSv) 1.8 0.5 1.12 (随技术的进步减小) 0.2 0.3 0.1 3.0 (另一个来源的数据:1.0-3.4) 2.7 0.7 1.0
辐射对人体的危害
日常核辐射
日常核辐射
来自自然放射源一年的剂 量（如空气中的氡） 医疗检查：
每次 X 光检查的辐射： 坐飞机一小时的辐射： 乘 10 小时飞机 X 射线医学检查累积量

X光安检机培训---PPT课件

X光安检机培训---PPT课件

2021
8
一、X光成像规律
• 3、亮度显示被检物的密度
2021
9
一、X光成像规律
• 4、颜色表示被检物的成分 • 用于安检的X光机为便于准确辨认、识别，
在切换到彩色图像时，事先人为设定了表 示被检物品各种成分的不同颜色，这就是 我们常说的伪彩色。
2021
10
一、X光成像规律
• （1）有机物颜色为橙色 • 如炸药、各种药物、毒品、塑料、纸张、
2021
1
• X光安检是一项技术性要求较高的工作，它 要求从事安检专业工作的人员，具有娴熟的 专业理论知识，还需要借助先进实用的专业 器材（X光机）。
• X光机就是运用透视X射线检查系统对被检目 标进行检查，X射线是一种穿透力极强的电 磁波，当它照射被检邮件时，部分射线会透 射穿过被检物，而另一部分将发生反射。
2021
26
三、过检物中有无爆炸装置，应重 点分辨以下物品
• 3、查清有无电源线路
2021
27
四、其它违禁物品的识别
• 1.管制刀具的识别
2021
28
四、其它违禁物品的识别
1.管制刀具的识别
2021
29
四、其它违禁物品的识别
• 2.枪支弹药的识别
2021
30
四、其它违禁物品的识别
2.枪支弹药的识别
• 1.爆炸物的伪装
2021
42
五、违禁物品常见伪装方式
• 1.爆炸物的伪装
2021
43
五、违禁物品常见伪装方式
• 1.爆炸物的伪装
2021
44
五、违禁物品常见伪装方式
• 2.毒品的伪装
2021
45

安检员X射线机培训PPT课件

安检员X射线机培训PPT课件

X射线机的日常清洁与保养
每日清洁
每天工作结束后，使用干燥的柔 软布料对X射线机表面进行清洁， 去除灰尘和污渍。
定期保养
按照制造商的推荐，定期对X射线 机进行全面保养，包括清洁内部 组件、润滑运动部件、检查电缆 和连接等。
常见故障排查与维修
故障记录
每次出现故障时，应详细记录故障现 象、发生时间和可能的原因，以便快 速定位和解决问题。
图像解读的难点和技巧
复杂图像解读
了解如何解读复杂的X射线图像， 如多层包装物、混合物品等，掌
握通过多角度观察和分析的方法。
伪影识别
了解如何识别X射线图像中的伪影， 如阴影、亮斑等，以及如何排除干 扰因素。
训练和实践
强调训练和实践的重要性，通过不 断的实践提高对X射线图像的解读能 力。
04 安检员X射线机日常维护 与保养
05 安检员X射线机法律法规 与伦理规范
相关法律法规和标准
法律法规
介绍与安检员X射线机操作相关的国 家法律法规，如《中华人民共和国安 全生产法》、《中华人民共和国放射 性污染防治法》等。
标准
列举相关的国家和行业标准，如《电 离辐射防护与辐射源安全基本标准》、 《X射线安检设备》等。
伦理规范与职业操守
安检员X射线机培训PPT课件
目录
• 安检员X射线机概述 • 安检员X射线机操作基础 • 安检员X射线机图像解读 • 安检员X射线机日常维护与保养 • 安检员X射线机法律法规与伦理规范
01 安检员X射线机概述
X射线机的基本原理
X射线是一种电磁波，具有穿透物质的能力，不同物质对X射线的吸收程度不同， 因此可以通过观察穿透后的X射线图像来判断物体的内部结构和性质。
参数或重新检查。

X光机培训课件

X光机培训课件

A、衣物颜色为橙色
B、无机物颜色为蓝色
原子序数大于17的化学元素，如各种金 属，据此很容易识别出枪支、匕首、管制刀 具、雷管等。过厚或密度过大的物质，由于 X射线不能穿透，则显示为红色，如铅。
B、铁质工具颜色为蓝色
B、铜质刀具颜色为蓝色
B、铁盒颜色为蓝色
B、铁壳压缩气体颜色为蓝色
C、混合物颜色为绿色
• 电池
违禁物品X射线图像训练
• 雷管
违禁物品X射线图像训练
• 危险品
违禁物品X射线图像训练
• 危险品
违禁物品X射线图像训练
• 危险品
违禁物品X射线图像训练
• 危险品
违禁物品X射线图像训练
危险品
违禁物品X射线图像训练
• 管子炸弹
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
X射线图像识别的主要方法
X光机成像规律
A、有机物颜色为橙色
原子序数小于10的化学元素，通常共 有的元素为C、H、O、N。不管化学成分 如何，只要某物质的主要构成是共有元素 的任何元素，它即被显示为橙色。如炸药、 各种药物、塑料、纸张、布料、木材、水 等。
A、光碟颜色为橙色
A、矿泉水颜色为橙色
A、有机清洗剂颜色为橙色
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像基本训练
违禁物品X射线图像训练
• 弹药
违禁物品X射线图像训练

安检员X射线机培训课件

安检员X射线机培训课件

质
2023年11月7日2时49分
14
显示器的色饱和度和亮度的含义
色饱和度又称色浓度，是指彩色光所呈 现出的彩色的深浅程度。
亮度是光作用于人眼所引起的明亮程度 的感觉。
2023年11月7日2时49分
15
X射线机功能键使用
当X光机图像出现时，X光机操作员应根 据检查要求，使用加亮键、剔除键、反 转键等功能键来辅助帮助识别图像中物 品的特征和物品性质。以提高判图准确 性，确保安全。
碳 C 水、油、塑料、木材、纸、食物等
氮 N 水、油、塑料、木材、纸等
氧 O 水、油、塑料、木材、纸等
钠Na
硅 Si 沙子、土壤、玻璃
磷 P 以化合物的形式存在
硫 S 橡胶
铁Fe 铁、钢
铜Cu 导线、黄铜
锌Zn 以化合物的形式存在
12
X射线机图像颜色的含义
2023年11月7日2时49分
哈尔滨太平国际机场安保分公司
2023年11月7日2时49分
5
X射线机分类
根据用途设备分为以下三类：
能量分辨型手提行李微剂量X射线安全检查设备；(CMEX-6550) 能量分辨型托运行李微剂量X射线安全检查设备；(CMEX-7880) 能量分辨型货物微剂量X射线安全检查设备。(CMEX-100100)
按射线对物体的扫描方式可分为：点扫描式、线扫描式和逐 行扫描式三种。
按图像显示方式可分为：隔行显示和SVGA逐行显示。 按机械结构可分为：立式机(射线顶照或底照)、卧式机(射
线侧照)、车载式X射线机。 按行李通道可分为：单通道和双通道。
2023年11月7日2时49分
6
图像几何变形
卧式机
箱包位置的影响

《X线影像设备学》课件

《X线影像设备学》课件
通过物体内部不同组织的密度差异，X线被吸收的程度不同，形成明暗不同的影像。
X线影像设备的分类
传统X线设备
常见于医疗机构，用于检查骨骼、内脏等部位。
数字化X线设备
利用数字传感器和计算机技术，将X线影像转换成 数字形式，方便存储和分析。
X线影像的应用
医学诊断 牙科检查 安全检查
检查骨骼、器官、血管等部位，辅助医生进行疾 病诊断。
X线影像设备的工作流程和操作
1
准备
确认设备处于正常工作状态，准备患者和所需辅助器材。
2
设置参数
根据检查部位和类型设定合适的曝光参数。
3
拍摄
将患者置于合适的位置，进行X线拍摄。
X线设备的维护和保养
定期保养
定期进行设备的系统检查、校准 和维护，确保其正常运行。
清洁和消毒
保持设备干净，并按照规定方式 进行消毒，保证使用安全。
拍摄牙齿、牙根等口腔结构，帮助牙医进行疾病 治疗和种植牙。
用于机场、边境等场所的人像安全检查，以及行 李和包裹的安全筛查。
X线设备的性能参数
分辨率
设备能够显示的最小细节大小。
曝光时间
灵敏度和图像质量之间的平衡，曝光时间过长或过短都会影响影像清晰性。
输出功率
设备发射的X射线的能量，与图像的对比度和分辨率 射防护工作，以及安全操作培训。
《X线影像设备学》PPT 课件
本课件将介绍X线影像设备学的基本概念、原理、分类、应用、性能参数、工 作流程和操作，以及设备的维护和保养。
X线的基本原理
1 电子离子碰撞原理
X线通过电子与物质之间的碰撞，产生了具有能量的电磁波。
2 射线穿透性
X线具有穿透力，能够透过人体组织和物体，形成影像。
3 密度差异显示

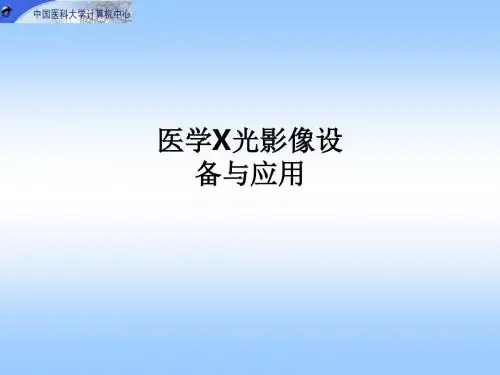

医学X光影像设备与应用PPT课件

医学X光影像设备与应用PPT课件
(2)应用类型 1）X射线透视机 2）X射线摄影机
X射线摄影机
X射线透视机
4.2.2传统医学X射线影像设备的应用
2.传统医学X射线设备在临床治疗中的应用
（1）深部治疗机
（2）浅部治疗机
（3）接触治疗机
4.3数字医学X射线影像设备与应用
4.3.1获得数字化图像的方法 4.3.2数字医学X射线影像设备的特点 4.3.3数字医学X射线影像设备的类型 4.3.4数字医学X射线影像设备的应用
Radiography，CR）设备系统，数字X射线放射
影像（Digital Radiography，DR）设备系统。
4.3.3数字医学X射线影像设备的类型
（1）CR数字化影像的形成和处理 CR设备与传统X射线设备相比优势还在于，图 像处理系统可对产生的影像数字化信号进行处理， 可以在一定范围内改变图像的特性。图像处理主 要功能有五个：窗位处理、灰阶处理、多重处理、 X线吸收率减影处理和数字减影血管造影处理。
（7）调制传递函数(MTF)
4.1.2对医学X射线影像设备及其成像质 量的描述指标
2. 医学X射线影像设备成像质量的主要描述指标（1） 对比度 （2）空间分辨率 （3）图像的灰度级 3. 影响X射线影像设备成像质量的主要因素 （1）散射线 （2）曝光条件 （3）信号转换过程 （4） 图像的后处理
4.1.3医学X射线影像设备的分类
医生看胶片诊断
模拟图像
胶片的存储
4.2.2传统医学X射线影像设备的应用
1. 传统医学 X 射线影像 设备在临床诊断中的应 用 (1)应用范围 1）用于骨与关节疾病的 诊断 2）用于胃肠疾病的诊断 3）用于呼吸系统疾病的 诊断 4）用于其它疾病的诊断
乙状结肠扭转

医学影像X线CTMRI培训课件

医学影像X线CTMRI培训课件

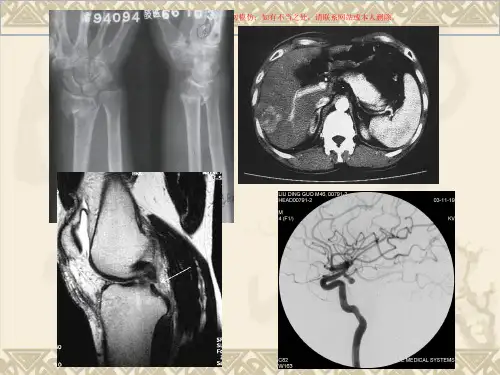

❖ 医学影像学： ❖ 影像诊断学 ❖ 介入放射学
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
注意事项
❖ 1、了解不同成像技术的原理及图象特点 ❖ 2、掌握图象的观察和分析方法 ❖ 3、了解不同的成像手段在不同疾病诊断的作
用与限度 ❖ 4、必须结合临床资料，综合诊断
处理产生黑、白图像。此为X线摄影的基础 ❖ 电离效应：X线通过任何物质都可产生电离效应，此为X线防护
和放射治疗的基础
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
旋扫描无限制、软件功能更加强大 (实时三维成像、实时 血管成像、实时手术路径等） ❖ ＭＲＩ向开放式发展，扫描时间与ＣＴ相同甚至更快， 磁共振透视功能进一步完善 ❖ 分子影像学 ❖ 计算机辅助检测，图象存档与传输系统（PACS）
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
1896年，德国西门子公司制出世界上第一只X 线管。 20世纪10～20年代,出现了常规X线机,
1972年，英国工程师亨斯菲尔德 （G.N.Hounsfield）研制第一台CT机。
1983年螺旋CT
1979年磁共振成像（MRI）设备
1954年B超问世
1979年SPECT\PET
Байду номын сангаас
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
影像诊断学
❖ 运用各种成像技术，使人体内部结构和器 官成像，借以了解人体解剖与生理功能状况 及病理变化，以达到诊断的目的，是特殊的 诊断方法。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

X光机培训材料

X光机培训材料

剂
飞
线
设 备
胸 部
X射 线
境
环
X射
国
透 视
量
准
拍
一 次
一
最安全的产品
灵敏探测器与低噪声电子学
软件平台上强大的图像算法 严密的双层铅门帘防护 对用户认真负责的态度 最安全的产品
辐射防护分系统
• 功能
– 主要实现对X射线的屏蔽
• 具体防护措施有
– 铅板屏蔽：防止X射线泄漏 – 红灯警示：在有X射线产生时，红色的“X射线指 示灯”亮起 – 急停开关：按下后立即切断X射线发生器电源，同 时关闭系统 – 安全联锁开关（位于设备外罩板后），打开X射线 发生器前后的外罩板，系统自动关闭
辐射效应
辐射效应：按照剂量－效应关系 • 随机性效应
– 辐射效应的发生几率（而非其严重程度）与剂量相关 的效应 – 不存在剂量的阈值 – 主要指致癌效应遗传效应
• 确定性效应
– 辐射效应的严重程度取决于所受剂量的大小 – 剂量阈值：
• 低于阈值，不会出现有害效应 • 超过阈值，会出现有害效应，如放射性皮肤损伤、生育障碍
辐射剂量
• 吸收剂量
– 描述射线对人体造成生物损伤程度的物理量 – 国际标准单位是戈瑞（Gy），1Gy＝1J/kg
• 剂量当量
– 统一表示各种射线对人体危害程度的物理量 – 用适当的修正因数对吸收剂量进行加权 – 国际标准单位是希沃特（Sv） ，简称“希”
• X射线
– 修正因数为1 – 戈瑞（Gy）和希沃特（Sv）在数值上是相等的
进入登录界面
急停开关正常状态
开机流程
显示维护信息
设备和键盘上 射线指示灯点亮
显示训管信息

《X射线培训讲义》PPT课件

《X射线培训讲义》PPT课件
(四)照射方式 总剂量相同，单方向照射和多方向照射产生的效应不同。一次照射和多
次照射，以及多次照射之间的时间隔不同，所产生的效应也有差别。
第二章 X射线对人体的影响及危害
（五)照射部位和范围 机体各部位对于射线的辐射敏感性不同，所谓辐射敏感性是指机体由电离
辐射的抵抗能力，即辐射的反应强弱程度或时间快慢，辐射敏感性高的组织 容易受损伤。细胞对辐射的一般规律是，处于正常分裂状态的细胞对辐射是 敏感的，而正常不分裂的细胞则是抗辐射的。 人体各组织对射线的敏感性大致有以下顺序：
第二章 X射线对人体的影响及危害
根据国际放射防护委员会的新建议，将辐射、生物效应分为随机效应和 非随机效应。随机效应是指发生的几率(而非严重程度)与剂量的大小有关的 效应。对于这种效应不存在剂量的阈值，任何微小的剂量也可引起效应，只 是发生的几率极其微小而已.在辐射防护所涉及的剂量范围内，遗传效应和致 癌效应为随机效应。非随机效应的严重程度则随着剂量的变化而改变，对于 这种效应可能存在着剂量的阈值。它是某些特殊组织所独有的躯体性效应。 例如眼晶体的白内障，皮肤的良性损伤，骨髓内细胞的减少，从而引起造血 障碍，性细胞的损伤引起生育能力的损害等。
射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材 的无损的检测方法。该方法是最基本的，应用最广泛的一种射线检测方法。
第一章 X射线检测的原理及探伤机构造
X射线是从X射线管中产生的，X射线管是一种两极电子管。将阴极灯丝 通电使之白炽电子就在真空中放出，如果两极之间加几十千伏以至几百千伏 的电压(叫做管电压)时，电子就从阴极向阳极方向加速飞行、获得很大的动 能，当这些高速电子撞击阳极时。与阳极金属原子的核外库仑场作用，放出X 射线。电子的动能部分转变为X射线能，其中大部分都转变为热能。电子是从 阴极移向阳极的，而电流则相反，是从阳极向阴极流动的，这个电流叫做管 电流，要调章管电流，只要调章灯丝加热电流即可，管电压的调章是靠调整X 射线装置主变压器的初级电压来实现的。利用射线透过物体时，会发生吸收 和散射这一特性，通过测量材料中因缺陷存在影响射线的吸收来探测缺陷的。 X射线和γ射线通过物质时，其强度逐渐减弱。射线还有个重要性质，就是能 使胶片感光，当X射线或γ射线照射胶片时，与普通光线一样，能使胶片乳剂 层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部 位黑化程度越高，这个作用叫做射线的照相作用。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 原生放射性核素
–即存在于地壳中的天然放射性核素
天然本底
• 自然界中原来就存在的射线照射，我们称之为 “天然本底”
• 一般场所的天然本底辐射为2.4 mSv/年 • 世界上有少数地区超过正常的辐射水平，例如巴
西的大西洋沿岸、法国的纽曼岛、意大利个别地 区等。印度喀拉拉帮居民受到的天然辐射每年约 13mSv，这种地区被称为"高本底地区"
后，才能清理被堵塞的物品 9. 防止任何液体流入设备内部。万一发生类似情况，
必须尽快停机清理
预检（开机前）
• 通道两端的铅门帘是否完好，若有损坏或脱落现象， 必须更换，否则不允许启动该系统
• 确认所有外罩板已盖好 • 确保传送带完好（若传送带不清洁或有撕裂现象，
将会造成设备损伤） • 检查通道内是否有遗留的被检物品（若有，应在开
关机
• 方法一
–逆时针旋转钥匙开关中的钥匙 –取下钥匙
• 方法二
–按下急停按钮 –逆时针旋转钥匙开关中的钥匙 –取下钥匙
• 注意：关机后，所有的指示灯都应熄灭； 不要有行李物品遗留在通道内
课程目录
• 微剂量X射线检查系统 • 操作流程 • 安全与防护 • 文件管理 • 图像处理 • 高级功能
辐射防护知识
机后反向运行传送带将其倒出）
开机流程
钥匙开关
电源开关
指示灯闪烁
Windows启动 进入登录界面
急停开关正常状态
开机流程
显示维护信息
设备和键盘上 射线指示灯点亮
显示训管信息
开机流程
提示清空通道
生成校正表
设备和键盘上 射线指示灯点亮
开机成功
开始检查
• 按前进键， • 传送带向前运转 • 前进键指示灯亮起
最终组成一副完整的被检物品透视图像
系统组成
• X光机 • 探测和数据采集 • 运行检查分系统 • 电气控制分系统 • 机械传送分系统 • 辐射防护分系统
X光机
• 通过对真空室里的金属灯丝进行高温加热获得电子，这些 电子再打在其它金属片（钨）上产生 X射线
• X光机由X射线发射器和X射线控制器两部分组成。 • 冷却方式为全密封的油冷箱体。 • 能量：140kV • 能量与剂量决定穿透能力
滚筒电机
系统外观
物品放置标牌
急停按钮
胶卷安全标牌
X射线指示灯 电源指示灯
铅门帘
支脚
皮带
操作键盘
电源按钮 钥匙开关
电源指 示灯
自检等待 指示灯
X射线指示灯 急停按钮
自定义功 能组键
菜单键及导航键
传送带控制键
图像处理 功能键
操作注意事项
1. 未经培训不得操作设备 2. 禁止解除任一安全联锁开关 3. 禁止去除任何外罩板 4. 禁止人体的任何部位（或其它活体）进入通道 5. 设备必须接地良好 6. 设备在使用过程中，必须有人看守 7. 尽量将被检物品放在传送带的中间部位 8. 若检测通道出现被检物品堵塞现象，必须关闭系统
• 如果通道内有遗留物品，传送带将自动反向运行一段 • 如果系统被设置成连续扫描状态，传送带运行时X射线
将连续发射
正常检查
检查中断与恢复
操作人员若需长时间辨识图像
物品在出口端发生堵塞
有人将手伸进铅门帘
立即按下“■”键， 停止传送带运转
• 按前进键或倒退键即可继续进行检查
• 如果传送带在扫描过程中被停下来，那么继续 检查时传送带会先倒退一段，这样可以避免X 射线图像中出现中断
基于软件平台的能量分辨型双能X射线检查系统
X射线成像原理
X 射线
灰度图像
高低双能 原子序数
物质识别
通道式线扫描成像
• 被检物品随传送带被匀速送入通道 • X射线从准直器中射出，穿过被检物品后，再经另一条狭缝
进入成像系统 • 成像装置每次获得被检物品的一列图像 ，一列列的图像将
• X射线
–修正因数为1 –戈瑞（Gy）和希沃特（Sv）在数值上是相等的
辐射与环境
辐射自然存在于我们的生活环境中！
日常生活中的射线来源： 天然
辐射 人
工辐射
天然辐射
• 宇宙射线
–由质子、氦核、铁核等裸原子核组成的高能粒子流 –含有中性的γ射线和能穿过地球的中微子流
• 宇生放射性核素
–由宇宙射线与大气中的原子核相互作用产生的
90年代
1. 单能X射线源 2. 双层高低能探测器 3. 彩色图像 4. 材料组识别
2002
软件平台
硬件平台与软件平台
硬件平台
软件平台
1. 硬件板卡功能模块 2. 启动时间短 3. 智能性拓展不便 4. 文件及系统管理功能差 5. 网络性拓展性差
1. 强大的软件功能系统 2. 启动时间长 3. 智能性强 4. 文件及系统管理功能好 5. 网络性拓展性好
• 辐射剂量 • 辐射与环境 • 辐射对人和物品的影响 • CX 100100T的辐射性能指标
辐射剂量
• 吸收剂量
–描述射线对人体造成生物损伤程度的物理量 –国际标准单位是戈瑞（Gy），1Gy＝1J/kg
• 剂量当量
–统一表示各种射线对人体危害程度的物理量 –用适当的修正因数对吸收剂量进行加权 –国际标准单位是希沃特（Sv） ，简称“希”
人工辐射
• 核电站
–2000年，核能生产所产生的居民年人均剂量当量为1μSv， 即1×10－6Sv
–有关预测显示2500年核能生产所造成的辐射仅为天然辐 射照射水平的1%，即0.024mSv左右
根据不同原子序数的物质元素对X射线能谱吸 收特性不同的规律，能对被检物品的材料构成 作出判别并成像的设备
GB 15208－94《微剂量X射线安全检查设备》
X射线检查系统发展过程
单能X射线扫描
80年代
1. 单能X射线源 2. 单层单能探测器 3. 灰度－伪彩色图像 4. 结构检查
双能X射线扫描
硬件平台
威视股份 CX100100T 型 X射线检查系统培训
2005年8月
课程目录
• 微剂量X射线检查系统 • 操作流程 • 安全与防护 • 文件管理 • 图像处理 • 高级功能
微剂量X射线检查系统
• 微剂量X射线安全检查设备：
单次检查吸收剂量小于5Gy的X射线检查设备
• 能量分辨型微剂量X射线安全检查设备：
探测与数据采集
• L型阵列探测器和固体碘化铯晶体
• 主要功能是将入射X射线转化为模拟电信号
最高的分辨率 1280×1024
课程目录
• 微剂量X射线检查系统 • 操作流程 • 安全与防护 • 文件管理 • 图像处理 • 高级功能
系统操作
• 系统外观与键盘 • 注意事项 • 预检 • 开机 • 开始检查 • 中断和继续检查 • 关机
