PLC与变频器控制的自动恒压供水系统解析

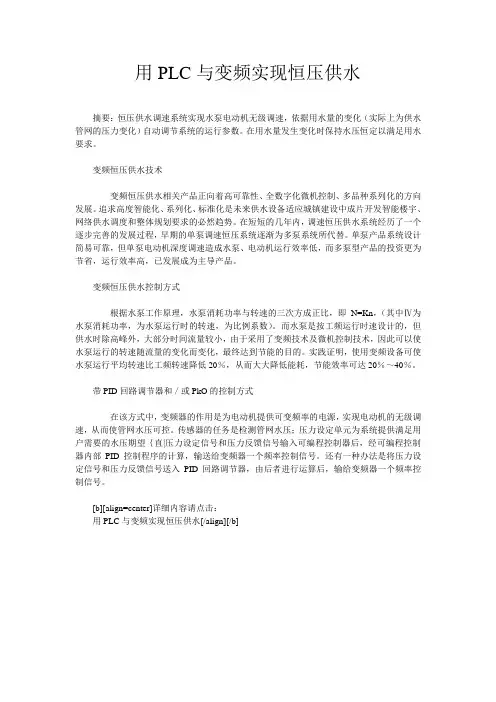

用PLC与变频实现恒压供水摘要：恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化（实际上为供水管网的压力变化）自动调节系统的运行参数。

在用水量发生变化时保持水压恒定以满足用水要求。

变频恒压供水技术变频恒压供水相关产品正向着高可靠性、全数字化微机控制、多品种系列化的方向发展。

追求高度智能化、系列化、标准化是未来供水设备适应城镇建设中成片开发智能楼宇、网络供水调度和整体规划要求的必然趋势。

在短短的几年内，调速恒压供水系统经历了一个逐步完善的发展过程，早期的单泵调速恒压系统逐渐为多泵系统所代替。

单泵产品系统设计简易可靠，但单泵电动机深度调速造成水泵、电动机运行效率低，而多泵型产品的投资更为节省，运行效率高，已发展成为主导产品。

变频恒压供水控制方式根据水泵工作原理，水泵消耗功率与转速的三次方成正比，即N=Kn，（其中Ⅳ为水泵消耗功率，为水泵运行时的转速，为比例系数）。

而水泵是按工频运行时速设计的，但供水时除高峰外，大部分时间流量较小，由于采用了变频技术及微机控制技术，因此可以使水泵运行的转速随流量的变化而变化，最终达到节能的目的。

实践证明，使用变频设备可使水泵运行平均转速比工频转速降低20％，从而大大降低能耗，节能效率可达20％～40％。

带PID回路调节器和／或PkO的控制方式在该方式中，变频器的作用是为电动机提供可变频率的电源，实现电动机的无级调速，从而使管网水压可控。

传感器的任务是检测管网水压；压力设定单元为系统提供满足用户需要的水压期望｛直|压力设定信号和压力反馈信号输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输送给变频器一个频率控制信号。

还有一种办法是将压力设定信号和压力反馈信号送入PID回路调节器，由后者进行运算后，输给变频器一个频率控制信号。

[b][align=center]详细内容请点击：用PLC与变频实现恒压供水[/align][/b]。

基于PLC 和变频器控制的恒压供水系统摘要本文设计介绍了一种基于PLC和变频器的变频恒压供水系统，由PLC 进行逻辑控制，由变频器进行压力调节。

PLC和变频器作为控制系统的核心部件，经过变频器内部的PID运算，通过PLC控制变频与工频的切换，通过传感器反馈压力信号，实现闭环自动调节恒压供水，基本实现了高质量恒压供水，降低电能损耗，延长了加压泵的使用寿命，通过故障处理基本实现了不间断供水。

关键词PLC；变频器；传感器0 引言在城乡供水系统中，随着高层建筑的广泛建设以及居民小区的规模化发展，原有的高位水塔供水系统已经不能满足恒压供水的要求，采用变频恒压控制是现代供水控制系统的新型方式，变频恒压供水系统可有效地降低“水锤”对泵体冲击、节约电能、维持管网水压恒定、实现无人值守等。

具有较大的经济和社会意义。

本文论述了一种基于PLC的变频恒压供水系统。

利用PLC加以不同功能的传感器、变频器，根据压力传感器测得管网压力的大小及变化来控制加压泵的转速及数量，使水管的压力始终保持在合适的范围内，从而达到恒压供水的目的。

1 恒压供水系统原理恒压供水的基本思路是：采用电机调速装置控制泵的转速，并自动调整泵的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节能的目的。

系统的控制目标是泵站总管的出水压力。

系统任意设定供水压力值，其与反馈总管的压力值通过PID调节后控制调速装置，以调节加压泵的运行速度，从而调节系统的供水压力。

与传统的恒速泵供水系统、水塔高位水箱供水系统和气压罐供水系统相比，调速恒压供水系统具有供水质量高、灵活性强、能耗少、电动机起制动平稳、无水锤效应等优点，从而获得了广泛应用。

2 系统总体设计2.1 系统概况本系统拟在控制2台55kW和3台30kW加压泵相互配合完成恒压供水。

本文将以“一拖三”（一台变频器拖动三台加压泵，加压泵功率为30kW），“一拖二”（一台变频器拖动两台加压泵，加压泵功率为55kW）的设备介绍PLC与变频器组成的恒压供水系统的工作原理。

变频器与plc恒压供水工作原理
恒压供水系统是用于保持水压稳定的自动化系统，可以根据水压需求自动调节
水泵的运行速度和水量。

变频器和PLC（可编程逻辑控制器）是恒压供水系统中
重要的组成部分，它们协同工作来实现恒压供水。

首先，让我们了解变频器的工作原理。

变频器是一种电力调节设备，可以通过
调节电源的频率来控制电机的转速。

在恒压供水系统中，变频器用来控制水泵的转速，根据实时水压的反馈信号调整电机的运行频率。

当水压低于设定值时，变频器将增加电机的转速以增加水的流量；当水压高于设定值时，变频器将降低电机的转速以减少水的流量，从而保持水压稳定。

其次，PLC是恒压供水系统的主控制器。

它通过读取传感器收集的水压信号，
以及根据预设的控制算法来控制变频器的运行。

PLC可以接收来自传感器的信号，并根据这些信号做出决策，例如控制变频器调整电机的转速，或者打开/关闭阀门
来调节水的流量。

PLC可以通过触摸屏或计算机进行编程和监控，以便操作人员
可以实时监测系统的运行状态并进行必要的调整。

综上所述，变频器和PLC通过协同工作来实现恒压供水。

变频器控制水泵的
转速，根据实时水压信号对电机的运行频率进行调整；而PLC则是整个系统的主
控制器，读取传感器信号并根据预设的控制算法来控制变频器的运行。

这种自动化控制系统可以确保恒定的水压，提高供水系统的运行效率和稳定性。

总之，变频器和PLC是恒压供水系统中关键的组成部分，它们的工作原理是
通过协同工作来实现恒压供水。

这种自动化控制系统能够有效地维持水压稳定，提高供水系统的性能和运行效率。

基于PLC的变频恒压供水系统的设计一、本文概述随着工业技术的不断发展和城市化进程的加速，供水系统的稳定性和效率成为现代社会不可或缺的一部分。

传统的供水系统往往存在压力不稳定、能耗高等问题，难以满足现代社会的需求。

因此，基于PLC （可编程逻辑控制器）的变频恒压供水系统应运而生，成为解决这些问题的有效手段。

本文旨在探讨基于PLC的变频恒压供水系统的设计原理、系统构成、控制策略以及实际应用，以期为提高供水系统的稳定性和效率提供理论和技术支持。

本文将介绍基于PLC的变频恒压供水系统的基本设计原理，包括PLC 的工作原理、变频器的控制原理以及恒压供水的实现原理。

文章将详细阐述该系统的构成部分，包括硬件组成和软件设计，以便读者能够全面了解系统的整体架构。

在此基础上，本文将深入探讨系统的控制策略，包括PLC的编程实现、变频器的调速控制以及恒压供水的控制算法等，以展示系统如何实现精准的压力控制和节能运行。

本文还将通过实际案例分析，展示基于PLC的变频恒压供水系统在实际应用中的表现，包括系统的稳定性、节能效果以及运行效率等方面的评估。

文章将总结该系统的设计经验和教训，并提出改进和优化的建议，以期为推动供水系统的技术进步和可持续发展做出贡献。

本文旨在全面介绍基于PLC的变频恒压供水系统的设计原理、系统构成、控制策略以及实际应用，以期为供水系统的稳定性和效率提升提供理论和技术支持。

二、PLC与变频技术基础PLC，即可编程逻辑控制器（Programmable Logic Controller），是一种专为工业环境设计的数字运算操作电子系统。

它采用可编程的存储器，用于在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

随着微电子技术的发展，PLC的性能得到了不断提升，其应用领域也越来越广泛。

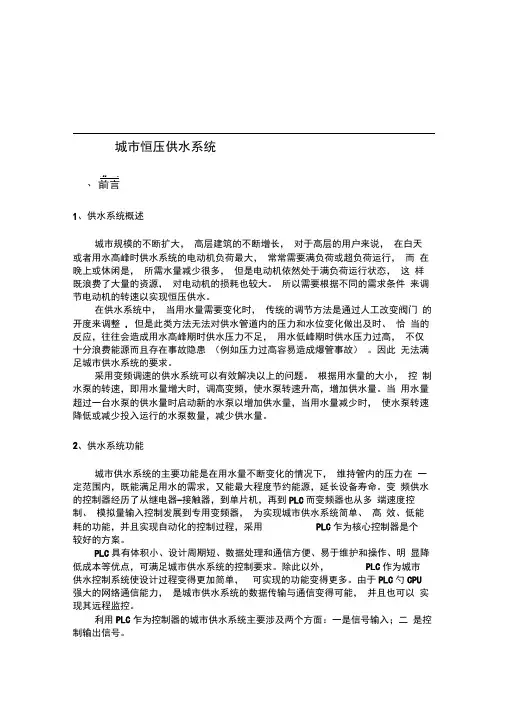

城市恒压供水系统、尸■、■前言1、供水系统概述城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是，所需水量减少很多，但是电动机依然处于满负荷运行状态，这样既浪费了大量的资源，对电动机的损耗也较大。

所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水。

在供水系统中，当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整, 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应，往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。

因此无法满足城市供水系统的要求。

采用变频调速的供水系统可以有效解决以上的问题。

根据用水量的大小，控制水泵的转速，即用水量增大时，调高变频，使水泵转速升高，增加供水量。

当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。

2、供水系统功能城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内，既能满足用水的需求，又能最大程度节约能源，延长设备寿命。

变频供水的控制器经历了从继电器-接触器，到单片机，再到PLC而变频器也从多端速度控制、模拟量输入控制发展到专用变频器，为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC乍为核心控制器是个较好的方案。

PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求。

除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多。

由于PLC勺CPU 强大的网络通信能力，是城市供水系统的数据传输与通信变得可能，并且也可以实现其远程监控。

利用PLC乍为控制器的城市供水系统主要涉及两个方面：一是信号输入；二是控制输出信号。

PLC控制变频器的恒压供水系统的设计恒压供水系统是一种能够根据管网压力变化自动调节水泵运行速度的系统，常用于公共建筑、工业厂房和住宅小区的水供应系统中。

PLC（可编程逻辑控制器）控制变频器的恒压供水系统设计是一种自动化控制方案，能够有效地提高供水系统的稳定性和能效。

1.系统布局设计：需要根据实际的供水系统布局来确定变频器的安装位置和水泵的布置，以确保系统的整体效果最优。

通常情况下，变频器和PLC控制器会安装在一个控制柜中，方便集中控制和管理。

2.传感器选择与安装：恒压供水系统需要通过传感器来实时监测管网压力的变化，常用的传感器包括压力传感器和流量传感器。

这些传感器需要适当地安装在管道上，并与PLC控制器相连接，以便实时采集和反馈数据。

3.变频器选择与参数设置：根据水泵的功率和变频器的性能需求，选择合适的变频器，并进行参数设置。

在供水系统中，变频器的作用是通过控制电机的转速来调整水泵的出水量，从而满足恒压供水的需求。

4.PLC程序设计：根据实际的供水系统需求，编写PLC程序进行控制逻辑的设计。

程序中需要包括对传感器数据的采集和处理、对变频器的频率设置和控制、对水泵的启停控制等功能。

5.系统调试与优化：在完成PLC程序的设计后，需要进行系统的调试与优化。

通过实际操作和测试，确定系统的参数设置和控制策略是否满足恒压供水系统的要求，并对系统进行优化，提高供水系统的工作效率和稳定性。

6.联动控制与报警功能设计：为了确保供水系统的安全性和稳定性，在PLC控制变频器的恒压供水系统设计中，还需要考虑系统的联动控制和报警功能。

例如，当系统发生故障或异常情况时，PLC控制器可以发出报警信号，并采取相应的措施来保护设备和系统的运行。

总而言之，PLC控制变频器的恒压供水系统设计是一项复杂而重要的工作，它能够实现供水系统的自动化控制，提高系统的稳定性和能效。

要设计一个好的恒压供水系统，需要充分了解供水系统的要求和实际情况，并合理选择和配置设备，进行有效的控制策略设计和系统优化。

《PLC实现恒压变频供水系统的设计》篇一一、引言随着工业自动化水平的不断提高，PLC（可编程逻辑控制器）在供水系统中的应用越来越广泛。

恒压变频供水系统作为一种高效、节能的供水方式，其设计及实现成为现代供水工程的重要课题。

本文将详细介绍PLC在恒压变频供水系统设计中的应用，包括系统构成、工作原理、设计方法及实施效果等方面。

二、系统构成恒压变频供水系统主要由水源、水泵、压力传感器、PLC控制器、变频器等部分组成。

其中，水源提供系统所需的水资源，水泵负责将水输送到指定地点，压力传感器实时监测水管中的水压，PLC控制器则负责整个系统的控制与调节，变频器则用于调节水泵电机的转速，实现恒压供水。

三、工作原理恒压变频供水系统的工作原理是通过PLC控制器实时采集压力传感器的数据，根据设定的压力值与实际压力值的差异，通过变频器调节水泵电机的转速，从而保持水管中的水压恒定。

当实际水压低于设定值时，PLC控制器会增加水泵电机的转速，提高水压；反之，则会降低水泵电机的转速，降低水压。

此外，系统还具有过载、过流、过压等保护功能，确保系统的安全稳定运行。

四、设计方法1. 确定系统参数：根据实际需求，确定供水系统的流量、扬程、工作压力等参数。

2. 选择设备：根据系统参数，选择合适的水泵、压力传感器、PLC控制器及变频器等设备。

3. 设计电路：设计PLC控制电路及变频器驱动电路，确保电路的稳定性和可靠性。

4. 编程控制：使用编程软件对PLC进行编程，实现恒压控制、故障诊断及保护等功能。

5. 安装调试：将设备安装到现场，进行系统调试，确保系统正常运行。

五、实施效果PLC实现恒压变频供水系统的设计具有以下优点：1. 节能：通过实时调节水泵电机的转速，实现恒压供水，避免了能源的浪费。

2. 稳定：系统具有较高的稳定性，能够根据实际需求自动调节水压，保证供水的稳定性和连续性。

3. 智能：通过PLC控制器实现智能化控制，具有故障诊断及保护等功能，提高了系统的安全性。

PLC一、引言恒压供水系统是一种能够保证水压稳定的供水系统，在现代城市建设中得到了广泛的应用。

PLC 控制恒压供水系统是利用PLC 控制器实现对水泵的控制和监测，使水泵自动调节输出水压，保证水压始终在设定范围内。

本文将就PLC 控制恒压供水系统的设计与分析进行探讨。

二、恒压供水系统的原理恒压供水系统是通过调整水泵的输出水压来使得供水管网的水压始终保持在一个合理的范围内，这种供水系统的组成部分主要包括：水源地、进水管道、水泵、水箱、水管及其控制系统等。

在恒压供水系统中，水泵的输出水压是由水泵的运行状态和电机的功率来决定的。

水泵的运行状态可以通过PLC 控制器来控制，通过PLC 控制器读取水压传感器采集的压力信号，并根据控制程序计算出控制命令，调节水泵工作状态与转速，使水泵可以准确地输出所需的水压。

通过这种方式，恒压供水系统可以保证供水管网的水压恒定。

三、PLC 控制系统的设计PLC 控制器通常由CPU、I/O 接口和存储单元等组成。

在这种设计中，我们选择使用PLC 控制器作为控制系统，以控制水泵的运行。

1.硬件设计PLC 控制系统的硬件设计主要包括PLC 主机、输入输出模块、玻璃管电位器、压力传感器和液位传感器等。

其中PLC 主机是控制系统的核心，输入输出模块用于PLC 主机与外部设备之间的控制信号传输，玻璃管电位器用于控制水泵转速，压力传感器和液位传感器则用于监测水压与水位变化。

2.软件设计软件设计是PLC 控制系统中最为重要的部分，它是实现控制逻辑的核心。

软件设计需要分为以下几个步骤：1.选择编程语言在这里我们选择使用Ladder Logic (绝缘逻辑)作为编程语言，因为它是针对PLC 系统开发的。

这种语言比较容易理解，也可以方便地进行调试和修改。

2.编写控制程序控制程序是PLC 控制系统的核心部分，通过编写控制程序，可以实现对水泵的控制。

控制程序需要使用Ladder Logic 编写，简单易懂。

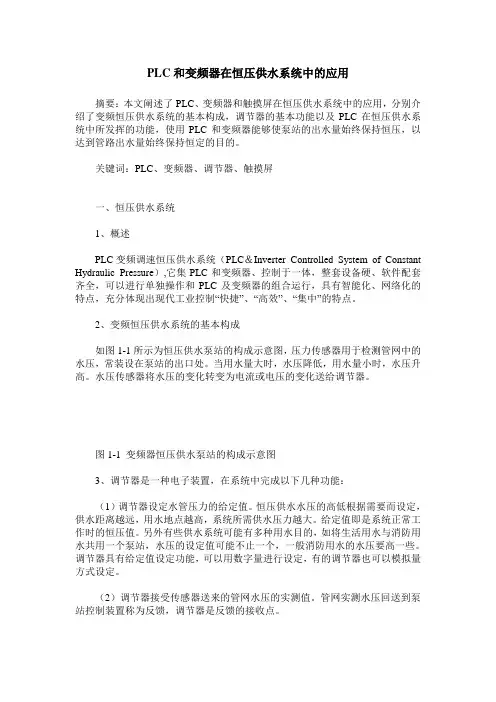

PLC和变频器在恒压供水系统中的应用摘要：本文阐述了PLC、变频器和触摸屏在恒压供水系统中的应用，分别介绍了变频恒压供水系统的基本构成，调节器的基本功能以及PLC在恒压供水系统中所发挥的功能，使用PLC和变频器能够使泵站的出水量始终保持恒压，以达到管路出水量始终保持恒定的目的。

关键词：PLC、变频器、调节器、触摸屏一、恒压供水系统1、概述PLC变频调速恒压供水系统（PLC＆Inverter Controlled System of Constant Hydraulic Pressure）,它集PLC和变频器、控制于一体，整套设备硬、软件配套齐全，可以进行单独操作和PLC及变频器的组合运行，具有智能化、网络化的特点，充分体现出现代工业控制“快捷”、“高效”、“集中”的特点。

2、变频恒压供水系统的基本构成如图1-1所示为恒压供水泵站的构成示意图，压力传感器用于检测管网中的水压，常装设在泵站的出口处。

当用水量大时，水压降低，用水量小时，水压升高。

水压传感器将水压的变化转变为电流或电压的变化送给调节器。

图1-1 变频器恒压供水泵站的构成示意图3、调节器是一种电子装置，在系统中完成以下几种功能：（1）调节器设定水管压力的给定值。

恒压供水水压的高低根据需要而设定，供水距离越远，用水地点越高，系统所需供水压力越大。

给定值即是系统正常工作时的恒压值。

另外有些供水系统可能有多种用水目的，如将生活用水与消防用水共用一个泵站，水压的设定值可能不止一个，一般消防用水的水压要高一些。

调节器具有给定值设定功能，可以用数字量进行设定，有的调节器也可以模拟量方式设定。

（2）调节器接受传感器送来的管网水压的实测值。

管网实测水压回送到泵站控制装置称为反馈，调节器是反馈的接收点。

（3）调节器根据给定值与实测值的综合，依一定的调节规律发出系统调节信号。

调节器接收了水压的实测反馈信号后，将它与给定值比较，得到给定值与实测值之差。

如果给定值大于实测值，说明系统水压低于理想水压，要加大水泵电动机的转速；如果水压高于理想水压，要降低水泵电机的转速。
