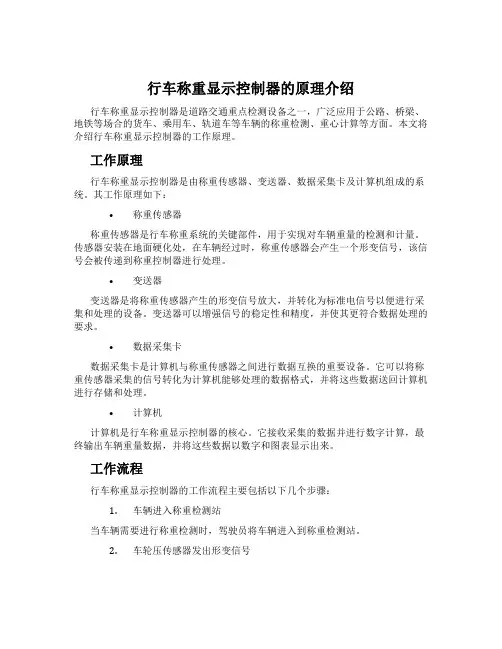

行车称重显示控制器的原理介绍行车称重显示控制器是道路交通重点检测设备之一，广泛应用于公路、桥梁、地铁等场合的货车、乘用车、轨道车等车辆的称重检测、重心计算等方面。
本文将介绍行车称重显示控制器的工作原理。
工作原理行车称重显示控制器是由称重传感器、变送器、数据采集卡及计算机组成的系统。
其工作原理如下：•称重传感器称重传感器是行车称重系统的关键部件，用于实现对车辆重量的检测和计量。
传感器安装在地面硬化处，在车辆经过时，称重传感器会产生一个形变信号，该信号会被传递到称重控制器进行处理。
•变送器变送器是将称重传感器产生的形变信号放大，并转化为标准电信号以便进行采集和处理的设备。
变送器可以增强信号的稳定性和精度，并使其更符合数据处理的要求。
•数据采集卡数据采集卡是计算机与称重传感器之间进行数据互换的重要设备。
它可以将称重传感器采集的信号转化为计算机能够处理的数据格式，并将这些数据送回计算机进行存储和处理。
•计算机计算机是行车称重显示控制器的核心。
它接收采集的数据并进行数字计算，最终输出车辆重量数据，并将这些数据以数字和图表显示出来。
工作流程行车称重显示控制器的工作流程主要包括以下几个步骤：1.车辆进入称重检测站当车辆需要进行称重检测时，驾驶员将车辆进入到称重检测站。
2.车轮压传感器发出形变信号车辆经过安装在地面上的车轮压传感器时，传感器会受到压缩变形，产生形变信号。
3.变送器放大并转化信号传感器产生的形变信号经过变送器放大和转换，转化为电信号并输出。
4.数据采集卡将信号转化为数字信号数据采集卡将变送器输出的脉冲信号转化为数字信号，并通过数据通道传输到计算机上。
5.计算机进行数字计算并显示结果计算机通过算法对数字信号进行处理，计算出车辆的重量数据，并将结果以数字和图表的形式显示出来。
6.结束并输出结果检测结束，称重检测站输出车辆的称重数据，并打印相应的流程单。
总结行车称重显示控制器是现代道路交通监管系统中不可或缺的设备。
称重系统设计方案1. 引言称重系统是一种常见的用于测量物体重量的设备，广泛应用于仓储物流、生产制造、商业零售等领域。
本文将介绍一个称重系统的设计方案，包括硬件设备、软件实现及相关技术考虑。
本方案旨在实现精准、高效、可靠的称重功能，以满足不同场景下的需求。
2. 系统设计2.1 硬件设备称重系统的硬件设备主要包括传感器、称重平台、显示器和控制电路等组成部分。
1.传感器：传感器是称重系统中最关键的部件之一，用于测量物体的重量。
常见的传感器有压力传感器、应变传感器等。
在设计中，需要根据具体需求选择适合的传感器类型和规格。
2.称重平台：称重平台是放置待测物体的区域，通常采用坚固耐用的材料制作，以确保测量的准确性和稳定性。
3.显示器：显示器用于展示物体的重量信息，可以采用LED显示屏、液晶显示屏等，需考虑显示效果清晰、耐用等因素。
4.控制电路：控制电路用于实现传感器数据的采集和处理，通常包括模拟信号转换、数据放大和滤波等功能。
2.2 软件实现称重系统的软件实现主要包括数据采集与处理、界面设计和用户交互等方面。
1.数据采集与处理：通过控制电路采集到的模拟信号，需要进行模数转换并进行数字滤波、放大等处理，以得到准确的重量数据。
可以使用C/C++、Python等编程语言进行开发。
2.界面设计：界面设计是用户与称重系统进行交互的关键环节，需要清晰简洁、易于操作。
可以采用图形界面或命令行界面，根据具体需求进行设计。
3.用户交互：用户交互功能包括用户输入、数据显示和结果输出等，需要通过软件与硬件设备进行交互，以实现称重操作的完成。
2.3 技术考虑在设计称重系统时，需要考虑以下技术因素：1.精度：称重系统的精度是衡量其性能的重要指标，需要根据具体需求选择合适的传感器、控制电路和算法，以确保测量精度达到要求。
同时，需要考虑环境因素对测量结果的影响，如温度、湿度等。
2.可靠性：称重系统需要具备较高的可靠性，能够长时间稳定运行。
汽车衡称重系统原理汽车衡称重系统是一种用于衡量车辆重量的设备。
它是由称重传感器、数据采集模块、处理器和显示器组成的系统。
汽车衡的原理是通过称重传感器感知车轮所施加的力，进而计算出车辆重量。
首先，汽车衡的核心元件是称重传感器。
传感器通常安装在车辆进出的称重平台上，传感器数量取决于车轴的数量。
传感器的工作原理通常采用应变片技术，即在力作用下，应变片会发生变形，从而导致电阻值的变化。
这些传感器通过硅片材料制造，具有较高的敏感度和稳定性。
传感器在车轮受力后，会产生对应的电压信号，这个信号与车轮所施加的力成正比。
其次，数据采集模块用于获取传感器所产生的信号，并将其转化为数字信号进行处理。
数据采集模块通常由模拟信号采集电路和模数转换器组成。
模拟信号采集电路用于放大传感器信号，并进行滤波处理，以提高信号的精度和稳定性。
模数转换器则将模拟信号转化为数字信号，以便于后续的处理和计算。
第三，处理器是汽车衡系统中的核心控制单元。
处理器负责接收和处理数据采集模块传输过来的数据，并根据特定的算法进行计算。
算法通常包括对传感器信号的校准、去零、去漂和单位转换等步骤。
处理器还负责存储和管理车辆的重量数据，并将其传输给显示器用于显示。
最后，显示器是汽车衡系统用于显示车辆重量的设备。
显示器通常以数字显示方式呈现，以便用户可以清晰地读取车辆重量的数值。
同时，显示器还可以提供一些额外的功能，如累计重量统计、历史数据查询等。
总结起来，汽车衡称重系统的原理是通过称重传感器感知车轮所施加的力，利用数据采集模块将传感器信号转化为数字信号，再由处理器进行处理和计算，最终通过显示器展示车辆的重量。
这种系统在物流行业、公路交通管理等领域具有重要的应用价值。
它能够提高运输效率，确保车辆的安全负载，减小对道路和桥梁的损害，是现代化交通运输管理不可或缺的重要设备。
智慧车载称重系统设计方案智慧车载称重系统是一种用于监测和记录车辆载重情况的技术方案。
它可以通过传感器和数据记录设备实时追踪车辆的重量，并将这些数据传输到中央服务器进行分析和存储。
下面是一个智慧车载称重系统设计方案的概述。
1. 系统组成智慧车载称重系统主要由以下组成部分构成：- 传感器：用于检测车辆重量的传感器安装在车辆的底盘上，能够实时测量并记录车辆的载重情况。
- 数据记录设备：数据记录设备安装在车辆的驾驶室内，用于收集传感器的数据并将其传输到中央服务器。
- 中央服务器：中央服务器负责接收和存储来自车辆的数据，并对其进行分析和处理。
- 用户界面：用户界面可以是一个监测站点或手机应用程序，用于显示车辆和载重数据，并提供分析和报告功能。
2. 系统工作原理智慧车载称重系统的工作原理如下：- 传感器安装在车辆的底盘上，可以通过应变片或压力传感器等测量设备来检测车辆的重量。
- 传感器将检测到的重量数据发送给数据记录设备，数据记录设备将数据进行处理和存储，并通过无线网络传输到中央服务器。
- 中央服务器接收和存储来自多个车辆的数据，并进行分析和处理。
- 用户可以通过监测站点或手机应用程序访问中央服务器，查看车辆和载重数据，以及获取分析和报告。
3. 系统功能智慧车载称重系统具有以下主要功能：- 实时监测：系统能够实时监测车辆的载重情况，包括当前重量和历史记录。
- 数据分析：系统可以对车辆的载重数据进行分析和处理，提供统计信息和趋势分析，以帮助用户优化车辆的装载计划。
- 报警功能：系统可以设置是否超过允许的载重限制，并在超过限制时发出警报，以防止车辆超载。
- 远程访问：用户可以通过监测站点或手机应用程序远程访问系统，随时随地查看车辆和载重数据。
- 数据存储：系统能够长期存储车辆和载重数据，并提供数据备份和恢复功能。
4. 系统优势智慧车载称重系统相比传统的手动称重方式具有以下优势：- 自动化：系统能够自动记录和传输车辆的载重数据，减少人工干预和错误。
整车式动态称重系统技术方案整车式动态称重系统是一种利用传感器和计算机技术对车辆进行实时称重的装置。
其主要原理是通过在道路上安装传感器，对车辆在通过时的重量进行实时监测，然后将数据传输给计算机进行计算，最终得出车辆的重量。
整车式动态称重系统具有准确性高、速度快、操作简单等优点，因此被广泛应用于交通运输、物流、环保等领域。
系统组成整车式动态称重系统主要由传感器、数据采集器、计算机和显示器组成。
1.传感器传感器是整车式动态称重系统的核心部件，主要负责对车辆进行实时称重。
现阶段，常用的传感器有压电型称重传感器和电子称重传感器两种。
压电型称重传感器采用压电晶体作为敏感元件，能够经受车辆经过时产生的压力变换，并将其转换成电信号输出。
电子称重传感器则采用应变片等材料作为敏感元件，可以测量车辆的重量。
2.数据采集器数据采集器主要负责将传感器采集到的数据进行保存和传输。
常用的数据采集器有有线型和无线型两种。
有线型数据采集器可以将数据通过传统的数据线进行传输；无线型数据采集器则采用射频识别、蓝牙等无线通讯技术进行传输。
3.计算机计算机是整车式动态称重系统中的核心部件，负责将传感器采集到的数据进行处理，计算出车辆的重量。
现阶段，常用的计算机有一般计算机、嵌入式计算机等。
4.显示器显示器负责显示车辆的重量和其他有关信息。
其形式可以有液晶显示屏或LED显示屏。
技术方案整车式动态称重系统的技术方案主要包括以下方面。
1.传感器选择传感器是整车式动态称重系统的核心部件，直接影响到整个系统的性能和准确度。
我们可以根据不同的应用场景选择不同类型的传感器。
如需要在恶劣环境中使用的就选择压电型传感器；在需要快速响应的场合，则选用电子称重传感器。
2.数据采集器选择数据采集器是用于将传感器的采集数据进行保存和传输的设备。
考虑到系统使用的便捷性和灵活性，我们建议使用无线数据采集器。
3.计算机选择计算机是整车式动态称重系统的核心部件，对其选择要有一定的专业技术支持，具有较好的稳定性、易操作性及较好的稳态及瞬态精度。

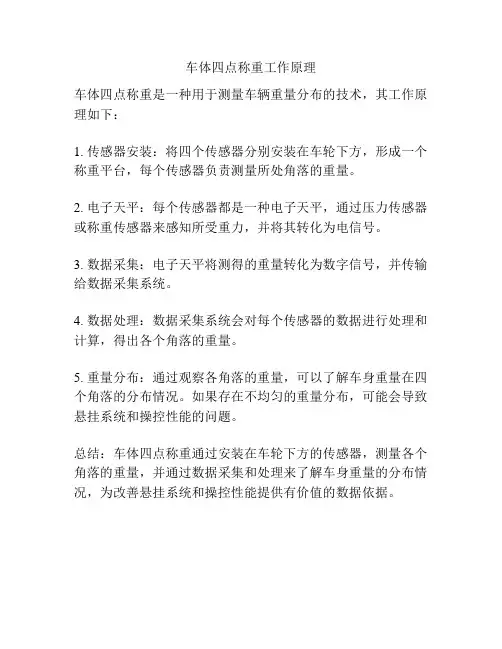

车体四点称重工作原理
车体四点称重是一种用于测量车辆重量分布的技术，其工作原理如下：
1. 传感器安装：将四个传感器分别安装在车轮下方，形成一个称重平台，每个传感器负责测量所处角落的重量。
2. 电子天平：每个传感器都是一种电子天平，通过压力传感器或称重传感器来感知所受重力，并将其转化为电信号。
3. 数据采集：电子天平将测得的重量转化为数字信号，并传输给数据采集系统。
4. 数据处理：数据采集系统会对每个传感器的数据进行处理和计算，得出各个角落的重量。
5. 重量分布：通过观察各角落的重量，可以了解车身重量在四个角落的分布情况。
如果存在不均匀的重量分布，可能会导致悬挂系统和操控性能的问题。
总结：车体四点称重通过安装在车轮下方的传感器，测量各个角落的重量，并通过数据采集和处理来了解车身重量的分布情况，为改善悬挂系统和操控性能提供有价值的数据依据。

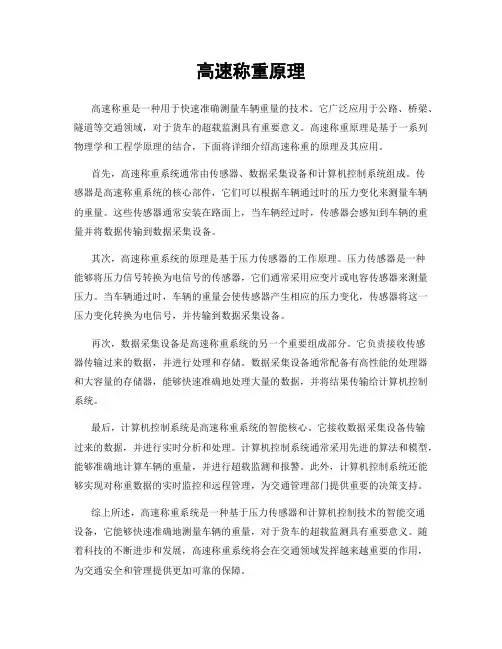

高速称重原理高速称重是一种用于快速准确测量车辆重量的技术。
它广泛应用于公路、桥梁、隧道等交通领域，对于货车的超载监测具有重要意义。
高速称重原理是基于一系列物理学和工程学原理的结合，下面将详细介绍高速称重的原理及其应用。
首先，高速称重系统通常由传感器、数据采集设备和计算机控制系统组成。
传感器是高速称重系统的核心部件，它们可以根据车辆通过时的压力变化来测量车辆的重量。
这些传感器通常安装在路面上，当车辆经过时，传感器会感知到车辆的重量并将数据传输到数据采集设备。
其次，高速称重系统的原理是基于压力传感器的工作原理。
压力传感器是一种能够将压力信号转换为电信号的传感器，它们通常采用应变片或电容传感器来测量压力。
当车辆通过时，车辆的重量会使传感器产生相应的压力变化，传感器将这一压力变化转换为电信号，并传输到数据采集设备。
再次，数据采集设备是高速称重系统的另一个重要组成部分。
它负责接收传感器传输过来的数据，并进行处理和存储。
数据采集设备通常配备有高性能的处理器和大容量的存储器，能够快速准确地处理大量的数据，并将结果传输给计算机控制系统。
最后，计算机控制系统是高速称重系统的智能核心。
它接收数据采集设备传输过来的数据，并进行实时分析和处理。
计算机控制系统通常采用先进的算法和模型，能够准确地计算车辆的重量，并进行超载监测和报警。
此外，计算机控制系统还能够实现对称重数据的实时监控和远程管理，为交通管理部门提供重要的决策支持。
综上所述，高速称重系统是一种基于压力传感器和计算机控制技术的智能交通设备，它能够快速准确地测量车辆的重量，对于货车的超载监测具有重要意义。
随着科技的不断进步和发展，高速称重系统将会在交通领域发挥越来越重要的作用，为交通安全和管理提供更加可靠的保障。

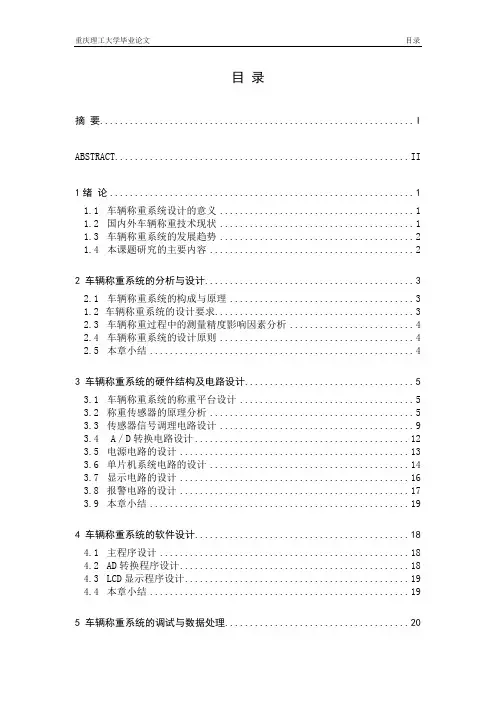

目录摘要 (I)ABSTRACT........................................................... I I1绪论 (1)1.1车辆称重系统设计的意义 (1)1.2国内外车辆称重技术现状 (1)1.3车辆称重系统的发展趋势 (2)1.4本课题研究的主要内容 (2)2 车辆称重系统的分析与设计 (3)2.1车辆称重系统的构成与原理 (3)1.2 车辆称重系统的设计要求 (3)2.3车辆称重过程中的测量精度影响因素分析 (4)2.4车辆称重系统的设计原则 (4)2.5本章小结 (4)3 车辆称重系统的硬件结构及电路设计 (5)3.1车辆称重系统的称重平台设计 (5)3.2称重传感器的原理分析 (5)3.3传感器信号调理电路设计 (9)3.4A／D转换电路设计 (12)3.5电源电路的设计 (13)3.6单片机系统电路的设计 (14)3.7显示电路的设计 (16)3.8报警电路的设计 (17)3.9本章小结 (19)4 车辆称重系统的软件设计 (18)4.1主程序设计 (18)4.2AD转换程序设计 (18)4.3LCD显示程序设计 (19)4.4本章小结 (19)5 车辆称重系统的调试与数据处理 (20)5.1车辆称重系统的调试 (20)5.2车辆称重数据处理 (21)6 结论 (23)6.1全文总结 (23)参考文献 (25)附录 (26)文献综述 (31)文献翻译............................................ 错误!未定义书签。
摘要随着交通检查、超限治理和计重收费工作的不断深入，车辆称重系统得到了越来越广泛的应用。
车辆称重系统实际上就是一个信号转换和显示的系统。
当车辆行驶到称重平台上时，传感器把感受到的压力转换并输出电压模拟信号，经模/数转换（A/D变换）后就得到数字量的信号。
但是，数字量的信号并不是重物的实际重量值，它需要由数字量在单片机内部经过一系列的数据处理才能得到。
车载智慧称重系统设计方案一、方案概述车载智慧称重系统是一种通过传感器测量车辆载重情况的系统，能够实时获取车辆的重量信息，并通过数据传输方式将数据传送到计算机或移动设备上，方便对车辆载重进行管理和监控。
该系统可以广泛应用于物流运输、公路执法等领域，具有较高的实用性。
二、系统组成及工作原理1.主控设备：主控设备通常由一台计算机或移动设备组成，用于接收和处理传感器采集的数据，同时负责数据的存储与管理。
主控设备可以通过数据线或者无线方式与传感器进行通信。
2.传感器：传感器是车载智慧称重系统的核心部件，其作用是测量车辆的实时重量。
传感器通常采用负载传感器或压力传感器的形式，安装在车辆的悬挂系统或承载平台上。
传感器采集到的数据通过数据线或者无线方式传送到主控设备。
3.数据传输方式：数据传输方式可以采用有线或者无线方式。
有线方式通常采用USB或者RS485接口进行数据传输；无线方式通常采用无线传感网络技术（例如蓝牙、Wi-Fi 或者ZigBee）进行数据传输。
4.软件应用：主控设备上安装有相应的软件应用，用于接收和处理传感器传送的数据，并将数据显示在界面上，同时可以对数据进行存储和管理，并提供相应的查询和统计功能。
系统工作流程如下：1.传感器采集车辆载重数据，并通过无线或有线方式传输给主控设备；2.主控设备接收到传感器采集的数据；3.主控设备上的软件应用对接收到的数据进行处理和存储，并在界面上显示相关信息；4.用户通过计算机或移动设备可以查询和查看车辆载重信息，实现对车辆载重情况的监控和管理。
三、设计要点和难点1.传感器选择：传感器是系统的核心组件，设计时需要选择合适的传感器类型和规格，以保证测量的准确性和可靠性。
2.数据传输方式选择：数据传输方式需要根据实际情况选择，有线方式相对稳定可靠，无线方式则可以提高系统的灵活性和便利性。
3.主控设备的选择和处理能力：主控设备需要具备较强的计算和存储能力，同时要考虑能够支持相应的软件应用和数据传输方式。

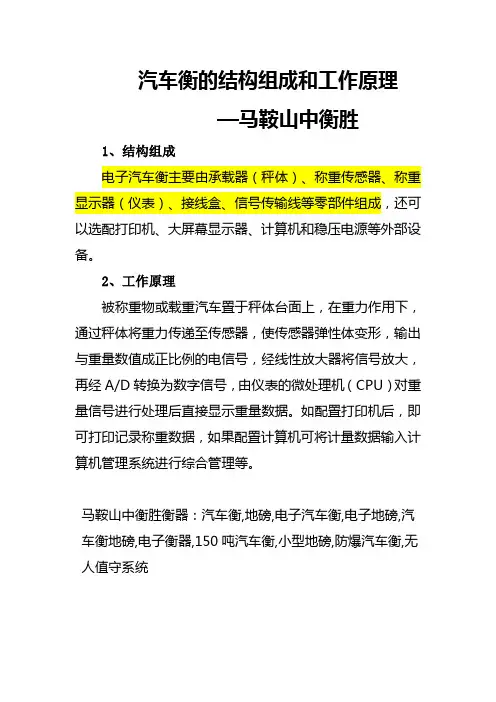

汽车衡的结构组成和工作原理
—马鞍山中衡胜
1、结构组成
电子汽车衡主要由承载器（秤体）、称重传感器、称重显示器（仪表）、接线盒、信号传输线等零部件组成，还可以选配打印机、大屏幕显示器、计算机和稳压电源等外部设备。
2、工作原理
被称重物或载重汽车置于秤体台面上，在重力作用下，通过秤体将重力传递至传感器，使传感器弹性体变形，输出与重量数值成正比例的电信号，经线性放大器将信号放大，再经A/D转换为数字信号，由仪表的微处理机（CPU）对重量信号进行处理后直接显示重量数据。
如配置打印机后，即可打印记录称重数据，如果配置计算机可将计量数据输入计算机管理系统进行综合管理等。
