建筑机电系统调试方案

机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后，通过一系列的操作和测试来确保设备或系统能够正常运行，并满足设计要求和技术规范的过程。

通过整体调试，可以检测设备或系统的性能是否符合要求，及时发现和解决问题，确保设备或系统的安全可靠运行。

二、准备工作1.设备清单：清单列出整个机电系统所需的设备、材料和工具，以便进行准备和配备。

2.施工图纸：施工图纸是整体调试的重要依据，包括机电系统的布置图、线路图、接线图等。

3.文档资料：操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。

三、整体调试步骤1.设备安装：按照施工图纸和设备说明书的要求进行设备的安装和连接，包括机械设备的安装、电气设备的接线和调试等。

2.线路检查：检查机电系统的电源线路、控制线路和信号线路等，确保线路的连接正确，无短路、接地等故障。

3.电气设备调试：对电气设备进行调试，包括电机、开关、仪表等的调试和检查，检查其工作状态和电气参数是否符合要求。

4.系统调试：对整个机电系统进行调试和检查，如通电检查系统的正常运行和控制方式是否正确。

5.系统功能测试：对机电系统的各项功能进行测试，如传动、控制、监测和保护等功能的测试，确保系统运行正常。

6.参数调整：对机电系统的各项参数进行调整，如控制参数、传感器参数等的调整，确保系统的性能和稳定性。

7.试运行：对机电系统进行试运行，模拟实际运行情况，检查系统的稳定性和可靠性。

8.整理记录：整理整个调试过程的记录，包括调试结果、问题和解决方案等，为以后的维护和故障排除提供参考。

四、调试注意事项1.安全第一：调试过程中要注意安全，遵守相关的安全操作规程，确保人员和设备的安全。

2.仔细查验：设备安装和线路连接要仔细检查，保证符合设计和施工要求。

3.有序调试：按照步骤和顺序进行调试，逐步进行，确保每个步骤的准确性和完整性。

4.参数合理：对调试参数要进行合理调整，考虑到设备和系统的特点和工作要求。

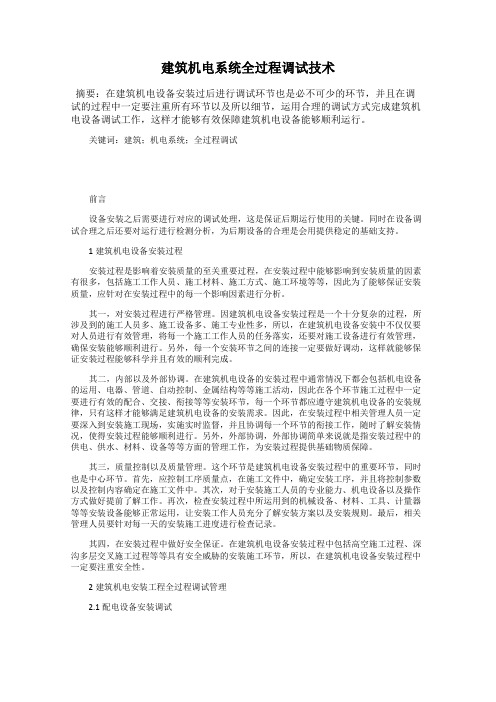

建筑机电系统全过程调试技术摘要：在建筑机电设备安装过后进行调试环节也是必不可少的环节，并且在调试的过程中一定要注重所有环节以及所以细节，运用合理的调试方式完成建筑机电设备调试工作，这样才能够有效保障建筑机电设备能够顺利运行。

关键词：建筑；机电系统；全过程调试前言设备安装之后需要进行对应的调试处理，这是保证后期运行使用的关键。

同时在设备调试合理之后还要对运行进行检测分析，为后期设备的合理是会用提供稳定的基础支持。

1建筑机电设备安装过程安装过程是影响着安装质量的至关重要过程，在安装过程中能够影响到安装质量的因素有很多，包括施工工作人员、施工材料、施工方式、施工环境等等，因此为了能够保证安装质量，应针对在安装过程中的每一个影响因素进行分析。

其一，对安装过程进行严格管理。

因建筑机电设备安装过程是一个十分复杂的过程，所涉及到的施工人员多、施工设备多、施工专业性多，所以，在建筑机电设备安装中不仅仅要对人员进行有效管理，将每一个施工工作人员的任务落实，还要对施工设备进行有效管理，确保安装能够顺利进行。

另外，每一个安装环节之间的连接一定要做好调动，这样就能够保证安装过程能够科学并且有效的顺利完成。

其二，内部以及外部协调。

在建筑机电设备的安装过程中通常情况下都会包括机电设备的运用、电器、管道、自动控制、金属结构等等施工活动，因此在各个环节施工过程中一定要进行有效的配合、交接、衔接等等安装环节，每一个环节都应遵守建筑机电设备的安装规律，只有这样才能够满足建筑机电设备的安装需求。

因此，在安装过程中相关管理人员一定要深入到安装施工现场，实施实时监督，并且协调每一个环节的衔接工作，随时了解安装情况，使得安装过程能够顺利进行。

另外，外部协调，外部协调简单来说就是指安装过程中的供电、供水、材料、设备等等方面的管理工作，为安装过程提供基础物质保障。

其三，质量控制以及质量管理。

这个环节是建筑机电设备安装过程中的重要环节，同时也是中心环节。

机电设备安装及调试施工方案1.机电工程预留预埋（1）管道系统的预留预埋①预埋流程②施工预埋的技术准备在工程开工后技术人员应针对设计施工图确定给排水系统、通风空调系统各子项的穿楼套管、穿梁、板、墙套管、固定支架及支吊架在楼板及墙和梁、柱上的生根固定位置，并在施工图上标出，然后根据土建结构自然施工顺序及施工进度计划，编制预埋件的预埋施工时间表，并在表中注明预埋件的形式、尺寸规格、预埋件所在的轴线位置、加工件制作时间、单个预埋件施工时间。

③施工预埋的技术及质量控制措施（a）穿梁、板、墙套管及穿楼防水套管加工和预埋：Ⅰ）根据所穿构筑物厚度及所穿管道管径确定套管规格、长度，下料后套管内刷防锈漆一道。

根据构筑物及不同介质的管道，按照设计或施工安装图集中要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇筑。

Ⅱ）管道穿地下防水墙体及出外墙管道需预埋防水套管，防水套管内端与墙面平，外端与外保温外饰面平。

给水管道穿越沉降缝及通过地下室外墙时，管道应安装伸缩配件。

给水引入管，排水排出管与室外管道协调施工，钢筋混凝土水池，剪力墙上预留的防水套管，管道穿楼板，埋地管及沿墙暗装的管道，其管道安装必须与土建施工密切配合，协同进行。

管道穿楼板及剪力墙预留孔洞尺寸应比所穿管道大50-100mm。

如图所示：Ⅲ）管道穿过墙壁和楼板，应设置金属或塑料套管，安装在楼板内的套管其顶部应高出装饰地面20mm ，安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平，安装在墙壁内的套管，其两端与饰面相平，并有防水措施。

穿过楼板的套管与管道之间缝隙，宜用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

管道穿越屋面时，应采取严格的防水措施。

Ⅳ）同一标高成排套管预留时，应先预制固定好，再进行预留安装。

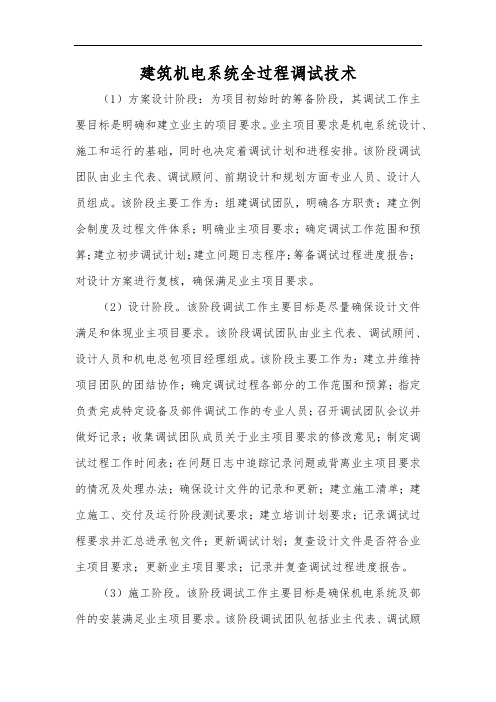

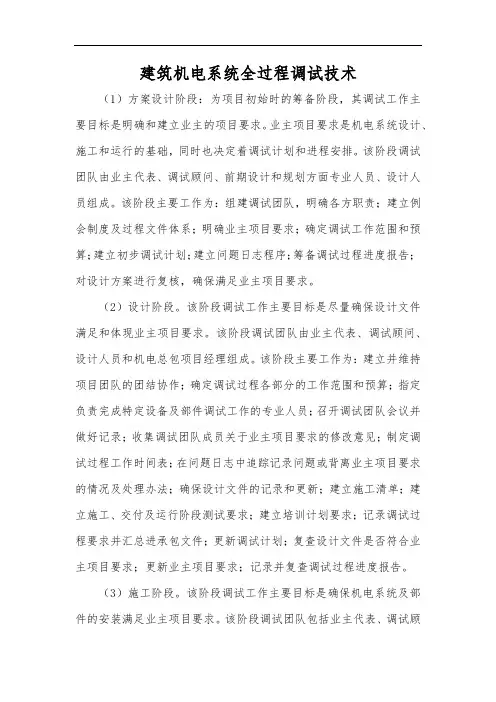

建筑机电系统全过程调试技术（1）方案设计阶段：为项目初始时的筹备阶段，其调试工作主要目标是明确和建立业主的项目要求。

业主项目要求是机电系统设计、施工和运行的基础，同时也决定着调试计划和进程安排。

该阶段调试团队由业主代表、调试顾问、前期设计和规划方面专业人员、设计人员组成。

该阶段主要工作为：组建调试团队，明确各方职责；建立例会制度及过程文件体系；明确业主项目要求；确定调试工作范围和预算；建立初步调试计划；建立问题日志程序；筹备调试过程进度报告；对设计方案进行复核，确保满足业主项目要求。

（2）设计阶段。

该阶段调试工作主要目标是尽量确保设计文件满足和体现业主项目要求。

该阶段调试团队由业主代表、调试顾问、设计人员和机电总包项目经理组成。

该阶段主要工作为：建立并维持项目团队的团结协作；确定调试过程各部分的工作范围和预算；指定负责完成特定设备及部件调试工作的专业人员；召开调试团队会议并做好记录；收集调试团队成员关于业主项目要求的修改意见；制定调试过程工作时间表；在问题日志中追踪记录问题或背离业主项目要求的情况及处理办法；确保设计文件的记录和更新；建立施工清单；建立施工、交付及运行阶段测试要求；建立培训计划要求；记录调试过程要求并汇总进承包文件；更新调试计划；复查设计文件是否符合业主项目要求；更新业主项目要求；记录并复查调试过程进度报告。

（3）施工阶段。

该阶段调试工作主要目标是确保机电系统及部件的安装满足业主项目要求。

该阶段调试团队包括业主代表、调试顾问、设计人员、机电总包项目经理、专业承包商和设备供应商。

该阶段主要工作为：协调业主代表参与调试工作并制定相应时间表；更新业主项目要求；根据现场情况，更新调试计划；组织施工前调试过程会议；确定测试方案，包括机电设备测试、风系统/水系统平衡调试、系统运行测试等，并明确测试范围，明确测试方法、试运行介质、目标参数值允许偏差、调试工作绩效评定标准；建立测试记录；定期召开调试过程会议；定期实施现场检查；监督施工方的现场调试、测试工作；核查运维人员培训情况；编制调试过程进度报告；更新机电系统管理手册。

机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统，广泛应用于各行各业。

在机电系统的调试过程中，为了保证系统的正常运行和稳定性，需要进行综合调试。

本方案旨在通过对机械和电气两个方面的综合调试，确保机电系统的性能和可靠性。

二、方案内容1.前期准备在进行机电系统综合调试之前，需要进行一系列的准备工作。

首先，需要对机械和电气方面的系统进行详细了解，并编制相应的调试计划和日程安排。

其次，需要准备好相应的调试设备和工具，如调试仪器、电脑等。

最后，应建立一套完善的调试记录和报告制度，方便对调试过程进行追踪和总结。

2.机械调试机械调试主要包括安装、检查和调整等过程。

首先，要确保机械设备的正确安装，包括设备的摆放位置、接地、连接管路等。

然后，对机械设备进行全面检查，包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。

最后，调整机械设备的相关参数，如压力、速度、位移等，以确保设备的性能符合要求。

3.电气调试电气调试主要包括布线、接线和调试等过程。

首先，要按照电气图纸进行布线，在布线过程中要遵循相关的安全规范和标准。

然后，进行接线工作，包括电源线、信号线和控制线等。

接下来，对各个电气元件进行调试，如电机的运行方向、传感器的灵敏度、控制器的参数等。

最后，进行整个电气系统的集成调试，确保各个电气元件之间的协调运行。

4.系统整合调试在机械和电气调试完成后，需要对整个系统进行整合调试。

首先，要对机械系统和电气系统进行连接，并进行相应的功能测试，如启动、停止、调速等。

然后，根据系统的工作特点，对系统进行参数调整和优化，以提高系统的性能和效率。

最后，对整个系统进行运行测试，在正常运行条件下，模拟实际工况，验证系统的稳定性和可靠性。

三、方案总结机电系统综合调试是一个复杂而又关键的工作，对于保证机电系统的性能和可靠性至关重要。

通过机械和电气两个方面的综合调试，可以有效地解决系统中的问题和隐患，提高整个系统的运行效能。

机电系统调试方案（技术标）机电系统调试方案1.机电联合调试简述1.1机电工程联手调试的重要性按本程设计功能要求，机电安装工程施工有着非常高的要求，主要体现在以下三点：（1）建筑安全是第一位的；（2）确保本建筑的使用功能；（3）对控制系统的运行要求高。

基于以上三点，机电工程的调试变得尤为重要，它就是确保各功能正常同时实现，并相互相容的必要手段。

1.2对本工程联合调试的理解联手调试就是检验加装工程全处设计、加装等环节质量的一个关键工序，就是确保工程产品质量优良的一个重要依据。

针对本工程的项目功能，联手调试的重点就是低压配电系统、通风空调系统、消防火灾自动报警及协同系统、建筑智能化系统。

1.3联合调试的重点本工程的空调系统的联手调试，并使本工程空调系统在智能建筑系统的监测掌控下安全有效地运转处相当关键的地位；当然消防火灾自动报警系统的联手调试也就是本工程的重中之重。

1.4实施总承包管理与配合为确保各项系统联手调试安全、成功地展开，在行使总承包单位各项管理、非政府职能的职责前提下，总承包单位本身的协调与服务工作也就是总承包单位的关键义务。

2.联手调试的总体策划2.1联合调试各阶段的策划总承包单位就是本工程的施工阶段主要管理者，联手调试工作又就是本工程完工前的关键工序，搞好调试工作的策划，就是本工程调试工作成功进展、确保调试质量的前提条件和关键确保。

(1)联合调试前总体策划的主要内容1)联合调试组织机构的策划；2)联手调试实行流程和技术方案的策划与制订；3)联手调试已经开始时间和总体进度计划；4)联手调试各阶段的各项确保措施；5)与相关方的协调措施；6)与第三方检测单位之间的协同措施；7)与有关职能部门的协同措施；8)与业主、监理、设计等单位的协调与配合措施；9)与专业分包、装修等单位的管理、协调与配合措施；10)调试过程中可能出现问题的预案的应对措施；(2)联合调试过程中策划的主要内容1)对于交叉作业的预见与协调；2)多专业、多工种同时作业之间工序协同；3)调试过程中发生问题的协同与应付措施；4)调试过程中各有关方的协同措施；(3)联手调试顺利完成后策划的主要内容调试完成后，与总承包单位协调培训与交工验收的程序和计划。

建筑工程机电联动调试方案一、概述建筑工程的机电联动调试是指将建筑工程中的机械设备与电气设备进行联动调试，确保各个设备之间的协作正常运行。

本文将介绍建筑工程机电联动调试的步骤、注意事项以及调试后的检验与验收过程。

二、调试步骤1. 配置机电设备在进行机电联动调试前，首先需要配置好各个机电设备。

这包括选择合适的设备、正确安装设备以及连接设备所需的管道和电缆等。

所有设备的供电和接地也需要按照相关标准进行设置。

2. 联动调试前的准备在进行联动调试前，必须进行一系列的准备工作。

首先是对每个设备进行功能测试，确保设备的每个部分都正常工作。

接着，需要对电气线路进行全面的检查和测试，确保线路的连接正确且电气性能良好。

最后，将机械设备和电气设备的控制系统进行联通，并确保控制信号能够正常传输。

3. 联动调试步骤联动调试的步骤包括以下几个方面：(1) 单设备测试在进行机电联动调试时，需要首先对每个设备进行单独的测试。

确定每个设备是否能够单独运行，并检查设备的运行状态、性能指标是否满足要求。

(2) 部分设备联动测试在确认每个设备正常工作后，可以进行部分设备之间的联动测试。

例如，对于建筑工地上的塔吊和升降机，可以测试塔吊与升降机之间的信号传输和控制协作是否正常。

(3) 全部设备联动测试当部分设备的联动测试通过后，可以进行全部设备的联动测试。

在此过程中，需要对不同设备之间的信号传输、协作以及运行状态进行全面的检查和测试。

确保所有设备能够按照预期的功能和顺序进行协调工作。

4. 联动调试的记录与整理在进行联动调试的过程中，要及时记录相关的测试数据和调试情况。

这对于后续的问题排查和调整非常重要。

同时，还需要整理联动调试的详细过程和结果，以备后续的检验和验收使用。

三、调试注意事项进行建筑工程的机电联动调试时，需要注意以下几个方面：1. 安全第一在进行机电联动调试时，一定要确保安全。

遵循相关安全操作规程，戴好防护用品，并遵守相关的规定和标准。

机电系统联合调试方案
1.1.1机电联合调试简介
机电系统联合调试工作包括低压配电、动力、照明、空调风、空调水、防排烟、送排风、给排水、消防、气体灭火等系统，各系统关联性强、综合协调点多，需制定合理调试计划。

1.1.2机电联合调试施工组织
1、联合调试准备
施工准备分为技术准备、人员准备、测试仪器准备、现场准备四部分。

2、联合调试施工组织
根据不同系统、工作范围成立专门的联合调试指挥队，完成整个项目的联动调试。

3、调试工作流程
图1.1.2-1调试工作流程
1.1.3机电联合调试施工方法与技术措施
1、电气系统调试
所有设备调试完成、所有回路校验完成后达到送电条件。

2、给排水系统调试
排水系统灌水及通水调试：排水系统分为压力排水和重力排水，其中压力排水分为废水潜水泵排水和污水压力排水，重力排水分为雨水、污废水系统。

3、通风空调系统调试
空调系统测定与调整的目的，有关空调、采暖及通风系统中各风系统及水系统的试验、试运转和流量平衡。

4、消防水系统调试
消防系统调试分为水压试验，消防系统单机调试，系统循环冲洗，消火栓系统运行。

5、智能建筑系统调试
各子系统调试完成，正常运行。

6、机电联合调试
主要以消防系统、BAS系统的联动调试为主。

图1.1.3-1系统联合调试。

建筑机电综合调试方案建筑机电综合调试方案一、背景介绍建筑机电综合调试是在建筑工程完工之后对建筑机电设备进行集中调试与检验的一项工作。

它包括电力系统、给排水系统、空调系统、电梯系统等机电设备的调试工作。

通过综合调试可以确保建筑机电设备的正常运行、安全可靠，并为建筑工程的后续运营提供保障。

二、调试流程及方案1. 调试前准备工作在进行综合调试之前，需要进行一系列的准备工作，包括：1) 完善设备安装确保机电设备的安装工作完成，各个设备之间的连通性与接线正确无误。

2) 准备调试工具与设备准备必要的调试工具和设备，如电压表、电流表、温度计等，以便进行调试时的实时监测与检验。

3) 制定调试计划根据建筑机电设备的种类及数量，制定详细的调试计划，明确调试顺序与内容。

4) 配备调试人员与技术支持确定调试人员及技术支持人员，确保有足够的人力资源进行综合调试工作。

2. 建筑机电设备调试综合调试工作包括电力系统、给排水系统、空调系统、电梯系统等方面的调试，具体流程如下：1) 电力系统调试对电力主控室、开关箱等电力设备进行检验，检查线路接线是否正确、电压是否稳定等。

2) 给排水系统调试对给水系统、排水系统进行调试，包括水泵及水泵控制系统、水箱阀门及水位控制系统、给水管网、排水管网等的检验与调试。

3) 空调系统调试对空调设备进行调试，包括冷却水系统、输送风系统、温度湿度控制系统等的检验与调试。

4) 电梯系统调试对电梯设备进行调试，包括电梯运行、停靠、开门关门等功能的检验与调试。

3. 调试结果及报告综合调试完成后，需要对调试结果进行评价与总结，编写调试报告。

调试报告中应包括：1) 调试过程的记录与整理对调试过程中的关键参数、调试时间等进行记录，并进行整理总结。

2) 调试结果的分析与评价根据调试结果，对机电设备的运行情况进行评价，判断设备是否正常运行并提出意见与建议。

3) 问题与改进措施对调试过程中出现的问题进行记录，并提出改进措施。

建筑工程机电联动调试方案一、调试准备工作根据建筑工程机电设备的安装完成情况，确定调试工作的范围和内容。

例如，确认各个系统的安装已经完成并通过验收，电气系统安装完毕并已接通电源，空调、通风系统的管道连接完毕，并通电供电等。

二、调试目标机电联动调试的目标是确保建筑所有机电设备在工作状态下正常运行，并实现机电设备的协同工作，实现建筑物的能源节约和效率提升。

三、调试程序1.电气系统调试a.检查电气系统的接线线路是否正确，电源输入是否正常。

b.按照设计图纸和接线图进行电路线路的接线和对接。

c.检查各个开关、保护器和控制元件的功能和操作是否正常。

d.进行负荷测试和运行试验，检查电气系统的负载能力和运行情况。

2.空调通风系统调试a.检查空调通风系统的管道连接是否完好，空调设备的安装位置是否合理。

b.检查冷热源系统的运行情况，检查冷热水管道是否正常。

c.测试空调设备和风管系统的运行情况，检查冷热水泵的运行状态。

d.进行空调设备负载调节和温度控制测试。

3.给排水系统调试a.检查给排水系统的管道连接是否正确，水泵和输水设备的安装是否稳固。

b.检查给排水管道及设备的密封性和耐压性。

c.进行给水设备和排水设备的运行测试。

d.检查给排水系统的自动控制和保护功能是否正常。

4.消防系统调试a.检查消防系统的管路连接和喷淋设备的安装是否符合要求。

b.检查消防水泵和水箱的运行情况，检查消防设备的启停和传输管路的情况。

c.进行消防水泵的运行试验和喷淋设备的测试。

d.检查消防系统的自动报警和自动灭火功能。

5.电梯系统调试a.检查电梯系统的安装和连接是否符合要求。

b.检查电梯轿厢和设备的运行情况，进行电梯载荷测试和安全钳、限位开关的测试。

c.检查电梯运行、控制系统和紧急救援系统的运行情况。

d.进行电梯的运行试验和载荷测试。

6.智能化系统调试a.检查智能化系统的各个子系统的连接和接线是否正常。

b.检查各个传感器的运行状态，进行传感器检测校正和智能控制器的测试。
