A4火灾自动报警系统接地电阻测试记录

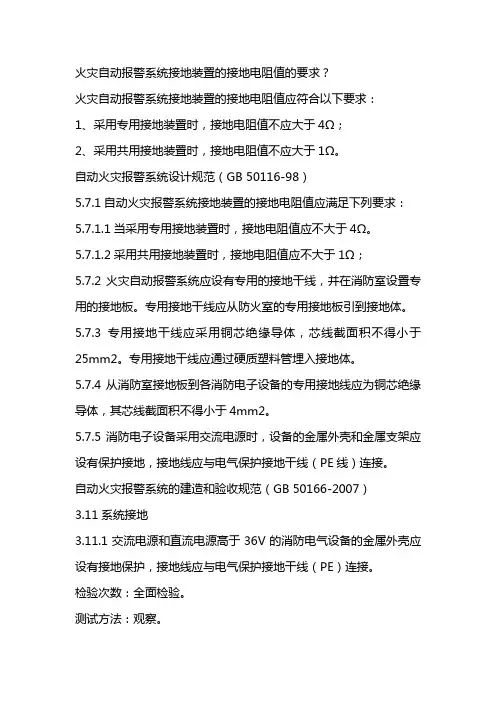

火灾自动报警系统接地装置的接地电阻值的要求？
火灾自动报警系统接地装置的接地电阻值应符合以下要求：
1、采用专用接地装置时，接地电阻值不应大于4Ω；
2、采用共用接地装置时，接地电阻值不应大于1Ω。

自动火灾报警系统设计规范（GB 50116-98）
5.7.1自动火灾报警系统接地装置的接地电阻值应满足下列要求：5.7.1.1当采用专用接地装置时，接地电阻值应不大于4Ω。

5.7.1.2采用共用接地装置时，接地电阻值应不大于1Ω；
5.7.2火灾自动报警系统应设有专用的接地干线，并在消防室设置专用的接地板。

专用接地干线应从防火室的专用接地板引到接地体。

5.7.3专用接地干线应采用铜芯绝缘导体，芯线截面积不得小于25mm2。

专用接地干线应通过硬质塑料管埋入接地体。

5.7.4从消防室接地板到各消防电子设备的专用接地线应为铜芯绝缘导体，其芯线截面积不得小于4mm2。

5.7.5消防电子设备采用交流电源时，设备的金属外壳和金属支架应设有保护接地，接地线应与电气保护接地干线（PE线）连接。

自动火灾报警系统的建造和验收规范（GB 50166-2007）
3.11系统接地
3.11.1交流电源和直流电源高于36V的消防电气设备的金属外壳应设有接地保护，接地线应与电气保护接地干线（PE）连接。

检验次数：全面检验。

测试方法：观察。

3.11.2接地装置施工完毕后，应按要求测量并记录接地电阻。

检验次数：全面检验。

测试方法：仪器测量。

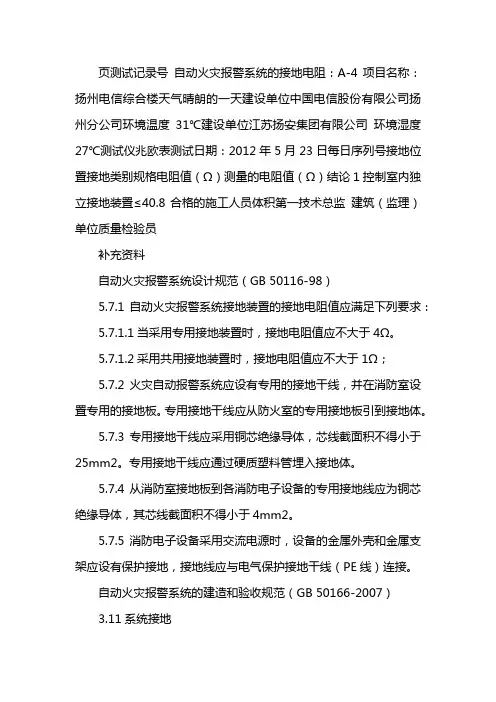

页测试记录号自动火灾报警系统的接地电阻：A-4项目名称：扬州电信综合楼天气晴朗的一天建设单位中国电信股份有限公司扬州分公司环境温度31℃建设单位江苏扬安集团有限公司环境湿度27℃测试仪兆欧表测试日期：2012年5月23日每日序列号接地位置接地类别规格电阻值（Ω）测量的电阻值（Ω）结论1控制室内独立接地装置≤40.8合格的施工人员体积第一技术总监建筑（监理）单位质量检验员补充资料自动火灾报警系统设计规范（GB 50116-98）5.7.1自动火灾报警系统接地装置的接地电阻值应满足下列要求：5.7.1.1当采用专用接地装置时，接地电阻值应不大于4Ω。

5.7.1.2采用共用接地装置时，接地电阻值应不大于1Ω；5.7.2火灾自动报警系统应设有专用的接地干线，并在消防室设置专用的接地板。

专用接地干线应从防火室的专用接地板引到接地体。

5.7.3专用接地干线应采用铜芯绝缘导体，芯线截面积不得小于25mm2。

专用接地干线应通过硬质塑料管埋入接地体。

5.7.4从消防室接地板到各消防电子设备的专用接地线应为铜芯绝缘导体，其芯线截面积不得小于4mm2。

5.7.5消防电子设备采用交流电源时，设备的金属外壳和金属支架应设有保护接地，接地线应与电气保护接地干线（PE线）连接。

自动火灾报警系统的建造和验收规范（GB 50166-2007）3.11系统接地3.11.1交流电源和直流电源高于36V的消防电气设备的金属外壳应设有接地保护，接地线应与电气保护接地干线（PE）连接。

检验次数：全面检验。

测试方法：观察。

3.11.2接地装置施工完毕后，应按要求测量并记录接地电阻。

检验次数：全面检验。

测试方法：仪器测量。

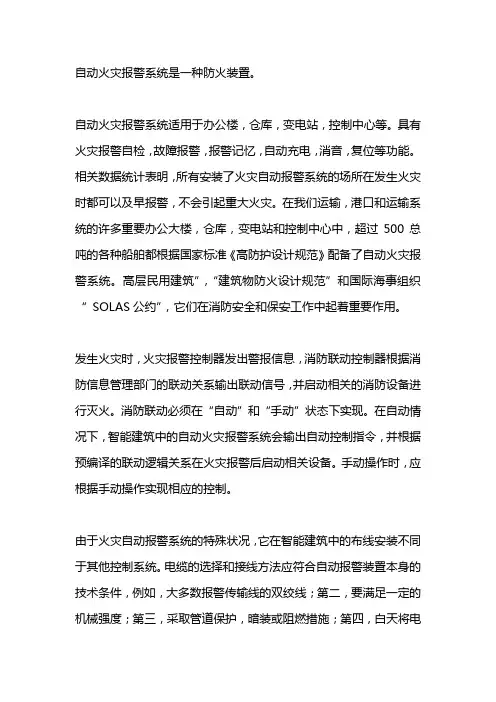

自动火灾报警系统是一种防火装置。

自动火灾报警系统适用于办公楼，仓库，变电站，控制中心等。

具有火灾报警自检，故障报警，报警记忆，自动充电，消音，复位等功能。

相关数据统计表明，所有安装了火灾自动报警系统的场所在发生火灾时都可以及早报警，不会引起重大火灾。

在我们运输，港口和运输系统的许多重要办公大楼，仓库，变电站和控制中心中，超过500总吨的各种船舶都根据国家标准《高防护设计规范》配备了自动火灾报警系统。

高层民用建筑”，“建筑物防火设计规范”和国际海事组织“SOLAS公约”，它们在消防安全和保安工作中起着重要作用。

发生火灾时，火灾报警控制器发出警报信息，消防联动控制器根据消防信息管理部门的联动关系输出联动信号，并启动相关的消防设备进行灭火。

消防联动必须在“自动”和“手动”状态下实现。

在自动情况下，智能建筑中的自动火灾报警系统会输出自动控制指令，并根据预编译的联动逻辑关系在火灾报警后启动相关设备。

手动操作时，应根据手动操作实现相应的控制。

由于火灾自动报警系统的特殊状况，它在智能建筑中的布线安装不同于其他控制系统。

电缆的选择和接线方法应符合自动报警装置本身的技术条件，例如，大多数报警传输线的双绞线；第二，要满足一定的机械强度；第三，采取管道保护，暗装或阻燃措施；第四，白天将电缆轴与其他低压系统分开；第五，使其传输网络不与其他传输网络共享。

从智能建筑的概念来看，火灾自动报警系统及其联动控制应属于BAS 类别，对火灾自动报警系统及其报警线，联动线库存有特殊的管理要求。

通信线路基本上是独立的，这与智能建筑中的集成布线系统完全不同。

然而，随着智能建筑的发展和火灾自动报警系统的成熟，它们的应用将越来越紧密地结合在一起。

关键是在智能楼宇中设计和匹配自动火灾报警系统时，必须考虑两者在连接界面上的适应性。

使它们以最佳的方式组合在一起进行安装，使用和操作。

郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制郑州市重点建设工程质量监督中心监制。

火灾自动报警系统施工安装质量记录目录火灾自动报警系统质量保证资料核查表编号：A-1第册第页图纸会审记录编号：1注：设计修改应由设计单位另发变更通知单。

表内不够填写时，可附后。

第册第页设计变更明细表编号：2注：后附设计变更通知单份第册第页技术交底记录编号：3第册第页施工技术核定单编号：4第册第页施工组织设计（方案）编号：5注：如本页不够填写，可附后。

第册第页兴业银行无锡梁溪支行开工报告编号：1设备、材料相关证件汇总表编号7注：各种证件整理附后。

第册第页设备开箱检查记录编号：8第册第页材料检查记录编号：9第册第页火灾自动报警系统配管/配线安装检查记录A-2续表编号：A-2第册第页火灾自动报警系统电缆敷设检查记录编号：A-3第册第页消防配电线路敷设检查记录编号：10第册第页火灾自动报警系统接地电阻测试记录编号：A-4第册第页火灾自动报警系统绝缘电阻测试记录第册第页火灾自动报警系统配管配线隐蔽验收记录编号：A-6第册第页火灾自动报警系统电缆敷设隐蔽验收记录编号：A-7第册第页消防配电线路隐蔽验收记录编号：11第册第页火灾自动报警系统报警控制器安装检查记录编号：A-8第册第页火灾自动报警系统联动控制器安装检查记录编号：A-9第册第页火灾自动报警系统探测器安装检查记录编号：A-10第册第页续表编号：A-10第册第页续表编号：A-10第册第页火灾自动报警系统手动报警按钮安装检查记录编号：A-11第册第页火灾自动报警系统警报装置安装检查记录编号：A-12第册第页火灾自动报警系统探测、报警点全点试验记录编号：A-13第册第页续表编号：A-13火灾自动报警系统联动控制点全点试验记码编号：A-14续表编号：A-14。

接地电阻测试记录表填写范本
接地电阻测试记录表
测试单位：测试地点：测试日期：
测试人员：测试仪器型号：测试依据：
序号测试点编号测试点位置联络面标志（颜色）测试结果（Ω）备注
1 红色
2 黄色
3 绿色
4 蓝色
5 紫色
测试结论：
根据接地电阻测试结果，测试结果均在规定范围内（一般为＜10Ω），符合相关安全规定要求。

接地系统电阻良好，能够有效保护人员和设备安全。

测试人员签字：日期：
备注：
1. 测试点位置应尽可能选在接近设备的周边区域，一般选择与设备相连的金属部件作为测试点位置，以获得更准确的测试结果。

2. 每个测试点的测试结果应记录在相应的序号后，并在备注栏中注明具体测试点的位置，以便后续维护和管理。

3. 如果测试结果超出规定范围，应及时采取相应的措施进行修复和维护，确保接地系统的正常运行。

4. 记录表中的测试结果仅供参考，具体测试时应根据实际情况和安全规定来确定接地系统的合格标准。

5. 在填写记录表时，应注明测试单位、测试地点、测试日期、测试人员、测试仪器型号和测试依据等重要信息，以便进行后续的追踪和查询工作。

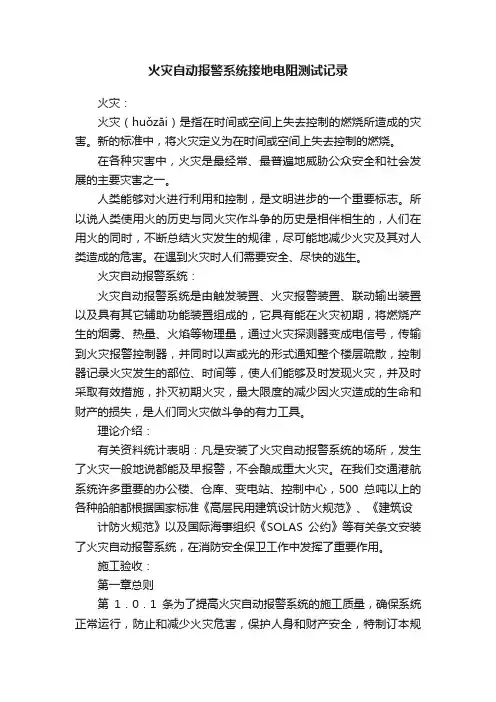

火灾自动报警系统接地电阻测试记录火灾：火灾（huǒzāi）是指在时间或空间上失去控制的燃烧所造成的灾害。

新的标准中，将火灾定义为在时间或空间上失去控制的燃烧。

在各种灾害中，火灾是最经常、最普遍地威胁公众安全和社会发展的主要灾害之一。

人类能够对火进行利用和控制，是文明进步的一个重要标志。

所以说人类使用火的历史与同火灾作斗争的历史是相伴相生的，人们在用火的同时，不断总结火灾发生的规律，尽可能地减少火灾及其对人类造成的危害。

在遇到火灾时人们需要安全、尽快的逃生。

火灾自动报警系统：火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时以声或光的形式通知整个楼层疏散，控制器记录火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，最大限度的减少因火灾造成的生命和财产的损失，是人们同火灾做斗争的有力工具。

理论介绍：有关资料统计表明：凡是安装了火灾自动报警系统的场所，发生了火灾一般地说都能及早报警，不会酿成重大火灾。

在我们交通港航系统许多重要的办公楼、仓库、变电站、控制中心，500总吨以上的各种船舶都根据国家标准《高层民用建筑设计防火规范》、《建筑设计防火规范》以及国际海事组织《SOLAS公约》等有关条文安装了火灾自动报警系统，在消防安全保卫工作中发挥了重要作用。

施工验收：第一章总则第1．0．1条为了提高火灾自动报警系统的施工质量，确保系统正常运行，防止和减少火灾危害，保护人身和财产安全，特制订本规范。

第1．0．2条本规范适用于工业与民用建筑火灾自动报警系统的施工及验收，不适用于生产和贮存火药、炸药、火工品等有爆炸危险的场所设置的火灾自动报警系统的施工及验收。

第1．0．3条火灾自动报警系统的施工，必须受公安消防监督机构监督。

系统在交付使用前必须经过公安消防监督机构验收。
