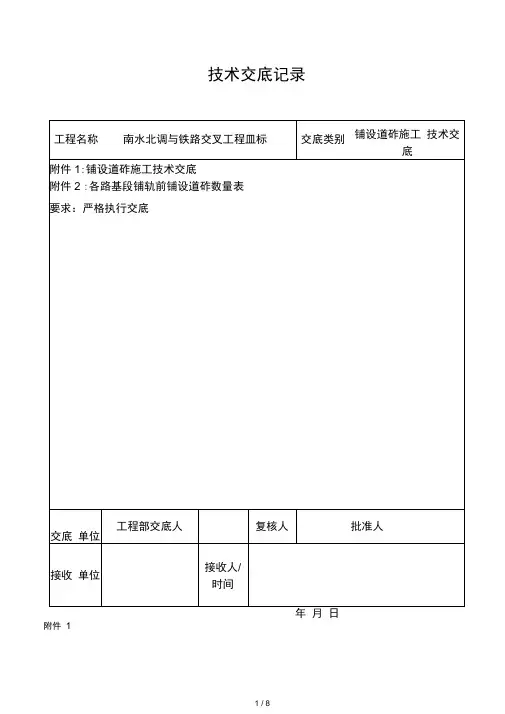

技术交底记录年月日附件1铺设道砟技术交底1.技术要求1.1 路基面（含桥梁）经检验合格后，方可预铺道碴。
铺轨前进行底层道碴预铺，利用既有便道及正线路基将道碴通过汽车运送到路基上，机械摊铺、平整、压实。
1.2 铺轨前的底层道碴摊铺严格按照《铁路轨道工程施工及验收规范》TB10302-96及《客货共线铁路轨道工程施工技术指南TZ201-2008》进行。
1.3 铺碴前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺碴前路基面（含桥梁）检查，复测线路中桩、基桩及路基面（含桥梁）高程，形成交接记录。
1.4 道碴进场应对其品种、外观进行验收，其质量应符合现行铁路碎石道碴相关技术条件规定。
道碴生产应有生产检验证书和产品合格证。
1.5 道碴进场时的粒径级配、颗粒形状及清洁度应符合现行铁路碎石道碴相关技术条件的规定。
1.6底层道碴可采用摊铺机或其他机械摊铺平整，采用压强不小于160KPa的机械碾压，道床密度不低于1.6g/cm 3，道岔前后各30m范围内应做好顺坡并碾压。
1.7底层道碴碴面应平整，中间不应凸起，中间拉槽宽度为60cm深度不小于5cm （后附示意图）3.施工要求3.1铺轨前需进行底层道碴预铺，利用既有道路正线路基将道碴通过汽车运送到路基上，进行摊铺、平整、压实，路基面（含桥梁）经检验合格后，方可预铺道碴。
3. 2作业机械应遵循以下规定：①运碴车辆不宜长距离频繁行驶在基床表面上，不得破坏路基基床表层。
②运碴车辆在路基面上行驶时，应做到缓行缓停，禁止突然加速、急刹车和急速转弯，载重运行速度宜控制在15km/h左右。
③雨天禁止车辆在路基面上行驶。
④铺轨前铺碴可采用道碴摊铺机一次摊铺压实成形，或采用其他布碴机配合碾压机进行铺设，整平压实过程中应避免破坏路基面。
⑤铺轨前铺碴，碴面应平整，中间不应凸起。
⑥桥梁两端各30m预铺道碴厚度应高出桥台挡碴墙顶面不小于50 mm,并做好碴面顺坡，桥上预铺道碴厚度应高出盖板，并与两端桥头碴面取平。
TB/T2140-2008代替TB/T2140-1990 铁路碎石道砟2008-11-14发布 2008-12-01实施前言1 范围2 规范性引用文件3 术语和定义4 技术要求5 检验规则6 运输、贮存附录A（资料性附录）道砟产品合格证本标准代替TB/T2140-1990《铁路碎石道砟》。
与TB/T2140-1990相比，本标准主要变化如下：修改了范围，也适用于合资铁路和地方铁路；增加了术语和定义；删除了二级道砟；增加了高速铁路和客运专线用特级道砟；增加了既有线一级碎石道砟级配该为新建铁路一级碎石道砟粒径级配；对道砟集料压碎率指标值进行适当调整；对道砟运输贮存提出了更为严格的要求，保证出场上道道砟的级配符合本标准的相关要求。
本标准的附录A为资料性附录。
本标准由铁道部标准计量研究所提出并归口。
本标准负责起草单位：中国铁道科学研究院。
本标准主要起草人：许永贤、郄录朝、曾树谷、张文升。
本标准所代替标准的历次版本发布情况：TB/T2140-1990铁路碎石道砟1范围本标准规定了铁路碎石道砟（以下简称道砟）的要求、检验和运输、贮存、验交。
本标准适用于国家铁路、合资铁路、地方铁路用碎石道砟，工矿企业铁路也可参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
TB/T 2328 铁路碎石道砟试验方法（所有部分）3 术语和定义下列术语和定义适用于本标准。
3.1针状指数长度（最大尺寸）大于平均粒径1.8倍的颗粒所占的质量百分率。
3.2片状指数厚度（最小尺寸）小于平均粒径0.6倍的颗粒所占的质量百分率。
3.3风化颗粒道砟机械加工破碎面矿物部分或全部失去光泽、改变颜色的颗粒。
3.4碎石道砟表面清洁度铁路碎石道砟产品颗粒表面粉尘、泥土等杂物所占的质量百分率。
