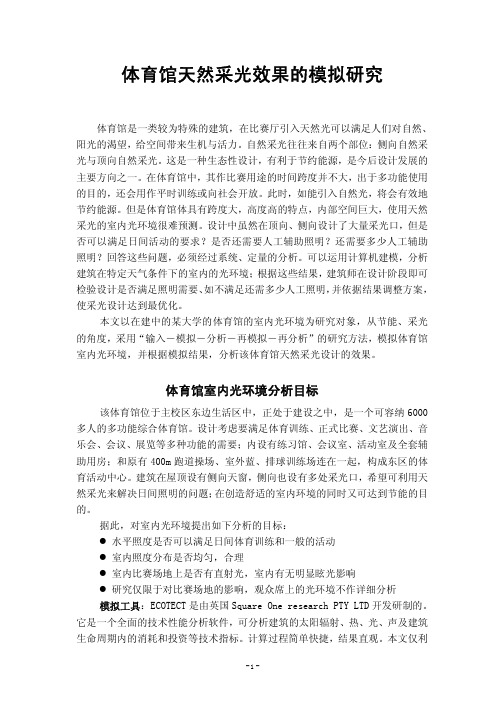

体育馆天然采光效果的模拟研究体育馆是一类较为特殊的建筑，在比赛厅引入天然光可以满足人们对自然、阳光的渴望，给空间带来生机与活力。
自然采光往往来自两个部位：侧向自然采光与顶向自然采光。
这是一种生态性设计，有利于节约能源，是今后设计发展的主要方向之一。
在体育馆中，其作比赛用途的时间跨度并不大，出于多功能使用的目的，还会用作平时训练或向社会开放。
此时，如能引入自然光，将会有效地节约能源。
但是体育馆体具有跨度大，高度高的特点，内部空间巨大，使用天然采光的室内光环境很难预测。
设计中虽然在顶向、侧向设计了大量采光口，但是否可以满足日间活动的要求？是否还需要人工辅助照明？还需要多少人工辅助照明？回答这些问题，必须经过系统、定量的分析。
可以运用计算机建模，分析建筑在特定天气条件下的室内的光环境；根据这些结果，建筑师在设计阶段即可检验设计是否满足照明需要、如不满足还需多少人工照明，并依据结果调整方案，使采光设计达到最优化。
本文以在建中的某大学的体育馆的室内光环境为研究对象，从节能、采光的角度，采用“输入－模拟－分析－再模拟－再分析”的研究方法，模拟体育馆室内光环境，并根据模拟结果，分析该体育馆天然采光设计的效果。
体育馆室内光环境分析目标该体育馆位于主校区东边生活区中，正处于建设之中，是一个可容纳6000多人的多功能综合体育馆。
设计考虑要满足体育训练、正式比赛、文艺演出、音乐会、会议、展览等多种功能的需要；内设有练习馆、会议室、活动室及全套辅助用房；和原有400m跑道操场、室外蓝、排球训练场连在一起，构成东区的体育活动中心。
建筑在屋顶设有侧向天窗，侧向也设有多处采光口，希望可利用天然采光来解决日间照明的问题；在创造舒适的室内环境的同时又可达到节能的目的。
据此，对室内光环境提出如下分析的目标：水平照度是否可以满足日间体育训练和一般的活动室内照度分布是否均匀，合理室内比赛场地上是否有直射光，室内有无明显眩光影响研究仅限于对比赛场地的影响，观众席上的光环境不作详细分析模拟工具：ECOTECT是由英国Square One research PTY LTD开发研制的。

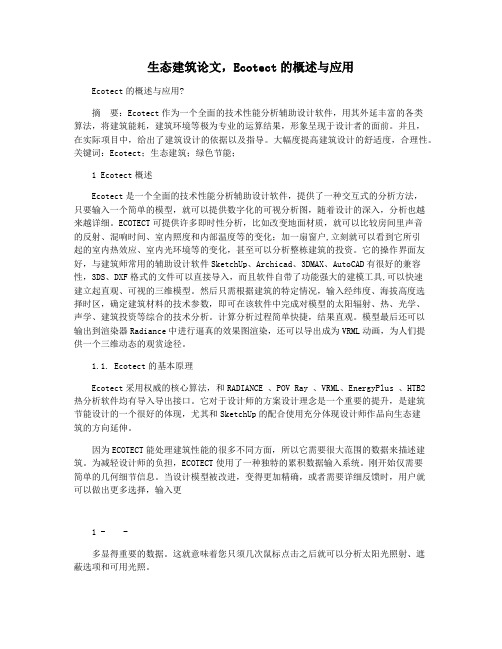

生态建筑论文，Ecotect的概述与应用Ecotect的概述与应用?摘要：Ecotect作为一个全面的技术性能分析辅助设计软件，用其外延丰富的各类算法，将建筑能耗，建筑环境等极为专业的运算结果，形象呈现于设计者的面前。
并且，在实际项目中，给出了建筑设计的依据以及指导。
大幅度提高建筑设计的舒适度，合理性。
关键词：Ecotect；生态建筑；绿色节能；1 Ecotect概述Ecotect是一个全面的技术性能分析辅助设计软件，提供了一种交互式的分析方法，只要输入一个简单的模型，就可以提供数字化的可视分析图，随着设计的深入，分析也越来越详细。
ECOTECT可提供许多即时性分析，比如改变地面材质，就可以比较房间里声音的反射、混响时间、室内照度和内部温度等的变化；加一扇窗户,立刻就可以看到它所引起的室内热效应、室内光环境等的变化，甚至可以分析整栋建筑的投资。
它的操作界面友好，与建筑师常用的辅助设计软件SketchUp、Archicad、3DMAX、AutoCAD有很好的兼容性，3DS、DXF格式的文件可以直接导入，而且软件自带了功能强大的建模工具,可以快速建立起直观、可视的三维模型。
然后只需根据建筑的特定情况，输入经纬度、海拔高度选择时区，确定建筑材料的技术参数，即可在该软件中完成对模型的太阳辐射、热、光学、声学、建筑投资等综合的技术分析。
计算分析过程简单快捷，结果直观。
模型最后还可以输出到渲染器Radiance中进行逼真的效果图渲染，还可以导出成为VRML动画，为人们提供一个三维动态的观赏途径。
1.1. Ecotect的基本原理Ecotect采用权威的核心算法，和RADIANCE 、POV Ray 、VRML、EnergyPlus 、HTB2热分析软件均有导入导出接口。
它对于设计师的方案设计理念是一个重要的提升，是建筑节能设计的一个很好的体现，尤其和SketchUp的配合使用充分体现设计师作品向生态建筑的方向延伸。
基于Ecotect的某高校公共教学楼自然采光模拟YIN Xiang;KOU Guangxiao【摘要】采用Ecotect Analysis综合建筑性能模拟软件和Desktop Radiance建筑光环境模拟软件,对湖南省株洲市某高校公共教学楼进行了自然采光和眩光模拟,计算了自然采光系数和眩光指数,分析了公共教学楼标准层主体教室的自然采光效果.结果表明,该公共教学楼主体教室自然采光系数和眩光指数均达到《建筑采光设计标准》(GB 50033—2013)和《绿色建筑评价标准》(GB/T 50378—2014)等相关标准要求.【期刊名称】《湖南工业大学学报》【年(卷),期】2019(033)004【总页数】6页(P1-6)【关键词】Ecotect;公共教学楼;自然采光;采光系数;眩光指数【作者】YIN Xiang;KOU Guangxiao【作者单位】;【正文语种】中文【中图分类】TU113.50 引言自然采光是建筑的主要照明形式之一，也是连接建筑内外环境的一种重要方式。
建筑室内光环境的好坏可利用自然光线的强弱进行判断[1]。
自然采光具有光效高、显色好等优点，合理利用自然采光可以减少人工照明能耗，同时也可以降低人工照明产生的空调能耗、改善室内生态环境，因而对建筑能耗的降低与节约型城市的建设具有较大的实际意义。
自然采光的利用应该在建筑设计阶段展开，如何合理地控制、有效利用自然采光是值得重视的问题[2]。
随着建筑可持续性设计及计算机辅助设计技术的发展，引入自然采光模拟非常必要，自然采光模拟也逐渐成为建筑采光设计的重要辅助设计手段之一[3]。
因此，本研究拟利用综合建筑性能模拟软件Ecotect Analysis（简称Ecotect）和建筑光环境模拟软件Desktop Radiance（简称DR），根据绿色建筑评价标准，通过对某高校公共教学楼进行自然采光和眩光模拟，判断其自然采光效果，以期为其营造舒适高效的工作和学习环境、研究建筑照明能耗提供参考依据[4]，同时为同类建筑降低建筑能耗以及建设节约型社会提供一定的理论参考依据[5]。
Ecotect Analysis软件采光模拟准确性分析作者：陈咸潼孙铭一那森史佳琪李正宇来源：《科技创新与应用》2019年第06期摘; 要：文章首先制作实体模型，将其置入人工天穹进行采光实验，改变天空照度及窗洞口位置，测量室内采光照度;再进行计算机建模，模型尺寸与实验模型一致，并基于Ecotect Analysis软件进行采光模拟实验;最后将两者数据进行对比，比较结果表明模拟数据与实验差异集中分布在20%附近，证明了Ecotect Analysis采光模拟数据具有可信性，可基于其进行建筑采光优化设计。
关键词：Ecotect Analysis 软件;采光实验;人工天穹中图分类号：TU113; ; ; ; ;文献标志码：A; ; ; ; ;文章编号：2095-2945（2019）06-0042-04引言天然采光的设计是建筑光学的一项重要内容，良好的天然采光设计将提高室内的舒适度，大幅节约能源，在建筑设计阶段对于天然采光的优化多是基于模拟软件开展的，如：Ecotect Analysis，天正采光[1]、鸿业采光[2]、斯维尔采光[3]等软件。
本文针对应用较为便捷的Ecotect Analysis软件开展了采光模拟准确性的研究工作。
首先手工制作模型，并置于人工天穹中进行采光实验，再进行计算机等比例建模，利用Ecotect Analysis进行采光模拟，将模拟结果与人工天穹实验结果进行了比较，对Ecotect Analysis准确性进行了分析。
1 天然采光实验测试1.1 人工天穹及实验模型介绍由于室外天然光照度变化较为剧烈，实验测试较难保证室外照度一致，因此本文利用人工天穹开展相关的实验研究工作。
人工天穹利用稳定光源以及特定的扩散材料，来模拟晴天、半云天、全阴天自然条件。
人工天穹有平面反射型、球体直射扩散型、球体透射扩散型、灯具矩阵型等多种形式。
在本实验中，采用的是球体直射扩散型人工天穹，该设备采用环氧聚酯（玻璃钢）做罩面，钢材做底座，结构简单，不易变形老化，易拆卸。
生态设计软件ecotect在实际项目中的应用作者: xzffzx1 点击率: 2458Ecotect是由英国Square One公司开发的生态建筑设计软件，它主要应用于方案设计阶段，具有速度快，直观，技术性强等优势，而且可以和一系列精确分析软件相结合作进一步的分析。
这里主要是通过一个实例来说明分析过程。
在实例之前，首先简要介绍一下Ecotect的能耗模拟，照明的数学物理模型，这样便与读者深入理解，由于本方案没有涉及到声学，CFD以及生命周期分析，这些内容将在以后逐步介绍。
一．热工性能及能耗模拟Ecotect的核心基于建筑工程师特许协会(CIBSE)所核定的内部温度和热负荷计算方法-准入系数法。
这种运算法则非常灵活并且对于建筑物的体形以及行仿真分析的区域的数量没有限制。
更重要的是，在完成一些投影和遮蔽的前期计算后，系统可以非常快的速度进行计算并且能够将非常有用的设计信息显示出来。
计算结果的相对精确度可以使设计者在设计的初期就做出适当的决断，甚至当模型还是一个六变形的方盒子的时候也可以。
在这样一个模型中，给定气候条件后，我们可以很快决定不同覆层使用何种的材质，以及不同立面使用何种反射率的材料。
在最终的建筑形式被确定前，我们也可以研究日光的投影和影响。
准入原理基于循环变化的概念。
这种方法有一定的局限性，不适合于下面的情况，即环境参数随时可能有突然的而且巨大的变化，例如室外温差波动非常大。
在这些个案中，环境的影响是接近舜时的。
二．昼光照明ECOTECT提供了一系列的照明分析功能，包括昼光，人工及混光照明。
其中尤以昼光照明最为重要。
Ecotect中的昼光照明分析均以采光系数为基础，而采光系数计算采用的是建筑研究组织（Building Research Establishment）的分项研究（Split Flux）方法。
它基于这样一种假设，不考虑直射光，到达房间内任一点上的自然光包含三个独立的组成部分：天空光组分Sky Component (SC)，外部反射光组分 Externally Reflected Component (ERC)，反射光组分Reflected Component (IRC)。
基于Ecotect的温室环境参数的模拟分析方赞山;王星;黄泉;庞真真【摘要】应用Ecotect软件对温室内的光照分布和温度等环境参数进行模拟,并将模拟数据与实测数据进行对比分析,探讨软件用于温室设计中的可行性.结果表明:实测数据与模拟数据差异不显著,该软件可作为温室设计优化的辅助性工具.【期刊名称】《热带生物学报》【年(卷),期】2016(007)001【总页数】5页(P99-103)【关键词】Ecotect;温室;模拟【作者】方赞山;王星;黄泉;庞真真【作者单位】海南大学园艺园林学院,海口570228;海南大学园艺园林学院,海口570228;海南大学园艺园林学院,海口570228;海南大学园艺园林学院,海口570228【正文语种】中文【中图分类】S214.3温室作为一个半封闭体系,其内部环境是影响作物生长发育最直接的因素，因此，了解与掌握温室内部环境参数十分必要。
随着计算机软件应用技术的发展，温室的计算机辅助设计也得到了普及，目前，温室模型常用CAD，3D MAX，Sketchup 等软件进行构建，并通过软件对温室内部环境参数进行分析和优化设计方案。
Ecotect是1个分析类辅助设计软件，现已广泛应用于建筑设计领域，具有可视化强、易于操作、效率高、经济方便等优点[1]，软件可以迅速建立所需的模型，并能根据实际经纬度、海拔高度、时区，以及该地区的气象条件和建筑材料等相关参数进行综合分析[2-3]。
昝锦羽等[1] 采用Ecotect软件对光伏温室大棚的温度进行模拟，研究相同数量电池片不同排布方式的温室大棚棚内温度变化，结果表明，在相同数量电池组件的排布下，温室大棚的棚内温度和棚内外温度差较大。
杨立新等[4]利用Ecotect在植物景观场景分析方面的方法、手段加以推敲和整理，使Ecotect在园林植物景观场景中的太阳辐射分析得以应用。
李文[5]利用Ecotect 模拟软件，通过建立模型模拟的方式将有限的地理位置信息转化为相应的图像或数据，令模糊的判断转变为精准的科学图像数据，为园林设计提供数据支持，达到场地信息量化的效果，使方案更准确、合理。
