动力连接器检修作业指导书(KC20A)

SL21X-110V电力连接器检修作业指导书类别：E2、E3级检修 系统：输配电装置 部件：KC20D 连接器SL21X-110V 电力连接器检修作业指导书适用车型：25G-DC600V 、25T 作业人员：车辆电工作业时间：90～120分钟/根作业材料：SL21X-110V 电力连接器检修包、热缩管、线号笔、棉纱、毛刷、绝缘清洗剂作业场所：检修三楼电器装置集中修区域环境要求：通电、通水、照明良好 工装工具：1.耐压测试仪、ZC25B-3型绝缘电阻表（0～500V ）、VC9801A+数字万用表、500V 摇表2.套筒扳手、呆扳、卡簧钳、月牙扳手、一字改刀、尖嘴钳、钢卷尺、斜口钳、热风枪、剥线钳、压线钳、钢丝钳操作规程：参考资料：1.GB/T 14315《电力电缆导体用压接型铜、铝接线端子和连接管》2.JB/T 2436.1《导线用铜压接端头第1部分：0.5～6.0mm2导线用铜压接端头》3.JB/T 2436.2《导线用铜压接端头第2部分：10～300mm2导线用铜压接端头》4.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号5.《中国铁路总公司关于印发〈铁路客车段修规程（试行）〉的通知》.铁总运﹝2014﹞349号安全防护及注意事项：警告——拆装SL21X-110V通讯连接器时必须佩带手套防止金属划伤。

警告——耐压检测试验时必须佩戴橡胶绝缘手套且两人或两人以上作业人员互控，做好呼唤应答，防止触电。

基本技术要求：1．连接器外壳喷塑均匀、光洁平整、无破损、变形。

2．连接器电缆无破损、老化、变色现象。

3．连接器接线牢固、配件齐全、插针、卡簧安装到位、线标、相序正确、清晰、橡胶件更新。

序号作业项目工具及材料作业程序及标准1 工前准备及预检ZC25B-3型绝缘电阻表、数字万用表、500V摇表、套筒扳手、呆扳、卡簧钳、月牙扳手、一字改刀、尖嘴钳、钢卷尺、斜口钳、热风枪、剥线钳、压线钳、钢丝钳1.1 作业者防护用品穿戴整齐。

KC20A 电力连接器二次检修规程KC20A电力连接器二次检修规程1总则1.1 概述为了确保二次检修的KC20A电力连接器的检修质量水平，特制定本检修规程。

本规程主要参照《KC20系列电力连接器检修规程》编制：一次检修时报废的零件二次检修时必须全部报废、更新；对安全性能有影响的零部件全部报废、更新；装配、标识、检验和包装都完全参照《KC20系列电力连接器检修规程》。

1.2 目的1.2.1检查连接器的使用性能，排除连接器的使用故障。

1.2.2保证连接器的性能达到标准要求，确保铁路列车的运行安全。

1.3 要求通过对连接器进行全面检修和改造，使其达到KC20A型连接器的出厂技术条件中的各项指标（除外观）。

（KC20A型电力连接器出厂技术条件的主要内容见本规程2.7条）检修过程必须配备必要的试验设备、仪器、仪表、综合检具、量具。

（名称及用途见附件一）2内容2.1 拆卸对一次检修的KC20A电力连接器全部拆卸，分解成零件。

（零件名称、数量及图册见附件二）2.2 分类2.2.1插头的插头体没有电缆夹持机构，全部报废、更新；2.2.2插头的插头盖标识和插座的防护盖标识与KC20A不同，若经检查合格，可加装二次检修标牌，更新为KC20A。

2.2.3连接器外露的普通碳钢件不符合KC20A要求的，全部报废、更新。

（名称及数量见附件三）2.2.4插销、插套、橡胶密封件、橡胶防护装置等零部件必须全部报废、更新。

（名称及数量见附件四）2.2.5 原KC20连接器使用的绝缘板，必须全部报废、更新。

（名称及数量见附件四）2.2.6原连接器拆下的标准紧固件全部报废、更新。

2.2.7电缆组件（含端子）全部报废、更新。

2.3 检验对分类后可以使用的零件进行检验，检验的内容及方法如下：2.3.1壳体外观目测零件外观，表面无碰伤、缺角，无深度腐蚀现象。

以下情况视为合格：图1 壳体类零件退塑后（未喷塑前）图2 壳体类零件退塑、喷塑后图3 机构类零件处理后2.3.2精度检查零件的精度是否符合使用的要求,各类零件的检查要求和检验方法见下表： 2.3.2.1壳体部分2.3.2.2机构部分2.4 加工对检验合格的零件进行表面处理和补充加工。

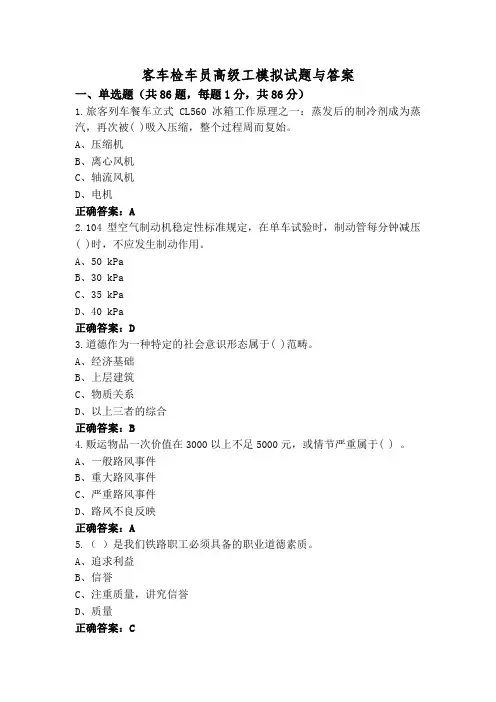

客车检车员高级工模拟试题与答案一、单选题（共86题，每题1分，共86分）1.旅客列车餐车立式CL560冰箱工作原理之一：蒸发后的制冷剂成为蒸汽，再次被( )吸入压缩，整个过程周而复始。

A、压缩机B、离心风机C、轴流风机D、电机正确答案：A2.104型空气制动机稳定性标准规定，在单车试验时，制动管每分钟减压( )时，不应发生制动作用。

A、50 kPaB、30 kPaC、35 kPaD、40 kPa正确答案：D3.道德作为一种特定的社会意识形态属于( )范畴。

A、经济基础B、上层建筑C、物质关系D、以上三者的综合正确答案：B4.贩运物品一次价值在3000以上不足5000元，或情节严重属于( ) 。

A、一般路风事件B、重大路风事件C、严重路风事件D、路风不良反映正确答案：A5.（）是我们铁路职工必须具备的职业道德素质。

A、追求利益B、信誉C、注重质量，讲究信誉D、质量正确答案：C6.TCL-22系列电热开水器常见故障及检修方法之一：工作指示灯连续闪，加热线圈与加热腔绝缘击穿，更换( )。

A、传感器B、线圈C、电控箱D、熔芯正确答案：B7.客车辅修折角塞门及截断塞门未分解检修或漏泄（球芯塞门除外），每件扣( )分。

A、1B、4C、2D、3正确答案：A8.RFD-30 48V 直流无刷电机风扇安装及使用方法之一：确保紧固底座安装螺钉，以免风扇跌落或不断( )造成底座碎裂，风扇损坏，甚至发生事故。

A、震动B、摆动C、冲击D、撞击正确答案：D9.固定列车编组中的车辆( )必须一致。

A、供风状态B、车型C、缓冲装置D、制动装置正确答案：A10.铁路职业道德是铁路企业文化建设的一个（）内容。

A、基本B、基础C、核心D、主要正确答案：C11.KZS/M-I型集中式轴温报警器当选择到其它车厢后，不再操作任何键时，仪器进入定点显示状态，( )内返回本车监测状态。

A、（40±2）sB、（10±2）sC、（30±2）sD、(20±2）s正确答案：C12.运用客车制动盘整体厚度不少于( )。

客车检车员高级模拟习题（附答案）一、单选题（共72题，每题1分，共72分）1.断电会使存储的数据自动丢失的存储器是( )。

A、RAMB、硬盘C、ROMD、软盘正确答案：A2.KC20A电力连接器检修时，AC380V电力连接器三相电缆长度：N 相( )，V相1860±15mm，U、W相1770±15mm。

A、1700±15mmB、1800±15mmC、1900±15mmD、2000±15mm正确答案：A3.UT201数字钳式万用表的安全操作标准：不要测量高于允许输入值的电压或电流，在不能确定被测量值的范围时，须将功能量程开关置于( )量程位置。

A、最低B、最大C、最小D、不确定正确答案：B4.LV型高度调整阀的动作延迟时间试验标准为( )。

A、2±1sB、4±1sC、3±1sD、5±1s正确答案：C5.25T型客车单相逆变器主要包括：输入滤波部分、升压斩波部分(DC/DC)、逆变部分( )、输出滤波部分和控制单元部分。

A、DC/DCB、DC/ACC、AC/DCD、AC/AC正确答案：B6.车钩中心高度（空气弹簧充气状态）的运用限度为最高为（）mm。

A、880B、890C、830D、800正确答案：B7.构架式转向架比侧架式转向架( )。

A、有利于改善垂直振动B、有利于通过曲线C、有利于提高强度D、有利于抑制轮对蛇行运动正确答案：D8.节流阀是通过改变( )来控制流量的大小。

A、弹簧力的大小B、流通方向C、流道数D、流通截面大小正确答案：D9.KSQ系列沸腾翻水式电热开水器工作原理之一：如果客车水箱里缺水或进水水路被切断时，当低到规定的高度时，( )的控制电路就会切断加热回路停止加热，同时发出缺水报警。

A、磁化过滤器B、开水满水保护器C、储水腔D、冷水缺水保护器正确答案：D10.缓冲器受力压缩时，内外弹簧相互挤压，并沿其锥面滑动摩擦易产生（）故障。

客车检车员高级工模拟试题（附参考答案）一、单选题（共86题，每题1分，共86分）981型应急电源的充电机为( )充电工作方式，额定工作电流暂定为5A/10A，工作环境符合有关铁标和国家标准，充电机只作正常充电使用，不能作快充或初充电。

A、恒流恒压B、恒流限压C、限流恒压D、限流限压正确答案：B2.党的十六大报告指出，认真贯彻公民道德建设实施纲要，弘扬爱国主义精神，以为人民服务为核心，以集体主义为原则，以( )为重点。

A、诚实守信B、爱岗敬业C、遵纪守法D、无私奉献正确答案：A3.运行途中（）出现故障，不能正常工作时，车辆乘务员应立即采取修复措施，确认不能及时修复时，通知列车长拍发电报。

A、空调装置B、车门C、水暖装置D、集便器装置正确答案：A4.油漆库及喷漆场所周围( )m内不得有明火。

A、9B、7C、10D、8正确答案：C5.TFX1型电子防滑器列车管压力大于200kPa，主机不能自动上电，手动按“诊断”或“显示”按钮也不能上电，电源（应急电源）电压表显示大于46V故障的排查处理方法：用“48V／( )”试灯检查29号、28号线端对地绝缘情况。

B、8WC、15WD、20W正确答案：B6.KNORR MGS2型电子防滑器如果主机存储器中有偶发性故障记录，则显示器先变为( )代码，然后再显示故障代码。

A、“89”B、“88”C、“95”D、“99”正确答案：C7.客车车底架扭曲，其倾斜度在车底架1m以内超过70mm或全部车底架超过 ( )时报废。

A、200mmB、150mmC、300mmD、250mm正确答案：C8.运用客车质量鉴定时，集便器无法使用应属于（）类故障。

A、AB、BC、CD、D正确答案：D9.客车A1级检修质量对规办法规定：轴箱弹性节点不良每处扣（）。

A、3分B、4分C、5分D、6分正确答案：C10.车辆零件修理的目的是消除损伤，恢复其（）。

A、原有状态B、功能D、原有性能正确答案：D11.制动机的制动倍率一般为（）。

客车检车员高级试题库及答案一、单选题（共72题，每题1分，共72分）1.“KAX-1客车行车安全监测诊断系统”安全监测重点针对危及列车运行安全以及在运行状态下人工难以发现与判断的主要因素：即车辆转向架、制动系统以及车辆的( )安全状态。

A、运行B、供风C、供水D、供电正确答案：D2.旅客列车餐车立式CL560冰箱工作原理之一：压缩成高温高压的气体，进入( )被冷却成液体，再通过毛细管节流，成为低温低压的、气液共存的制冷剂，送到蒸发器里。

A、蒸发器B、电加热器C、干燥过滤器D、冷凝器正确答案：D3.较大事故的调查期限为( )。

A、20天B、10天C、30天D、60天正确答案：A4.在单车试验时，制动管减压( )时，制动机不得发生紧急制动作用。

A、50kPaB、170kPaC、100kPaD、40kPa正确答案：B5.KSQ系列沸腾翻水式电热开水器工作原理之一：如果开水器工作正常，储水腔内的水位将不断增高，直至储水腔被烧满，( )动作，切断加热电路，停止加热。

A、开水满水保护器B、冷水缺水保护器C、储水腔D、磁化过滤器正确答案：A6.翻板有（）等组成。

A、扶手B、翻板锁C、扶手、翻板回转轴、翻板锁D、翻板回转轴正确答案：C7.CW-2C型转向架空气弹簧充气后的正常高度为（）mm。

A、(150±2)mmB、(150±3)mmC、(200±2)mmD、(200±3)mm正确答案：B8.事故分类中规定：“造成1人死亡”为一般事故分类中的（）类事故。

A、AB、BC、CD、D正确答案：B9.局域网的硬件系统由( )四个基本部分组成。

A、网络服务器、网络工作站、网络适配器（又称网络接口卡或网卡）、连接线（学名“传输介质”）B、网络实用软件、网络工作站、网络适配器（又称网络接口卡或网卡）、连接线（学名“传输介质”）C、网络操作系统、网络服务器、网络工作站、网络适配器（又称网络接口卡或网卡）D、网络通信协议、网络工作站、网络适配器（又称网络接口卡或网卡）、连接线（学名“传输介质”）正确答案：A10.车辆乘务员出乘前核对并签认（）记录故障的处理情况。

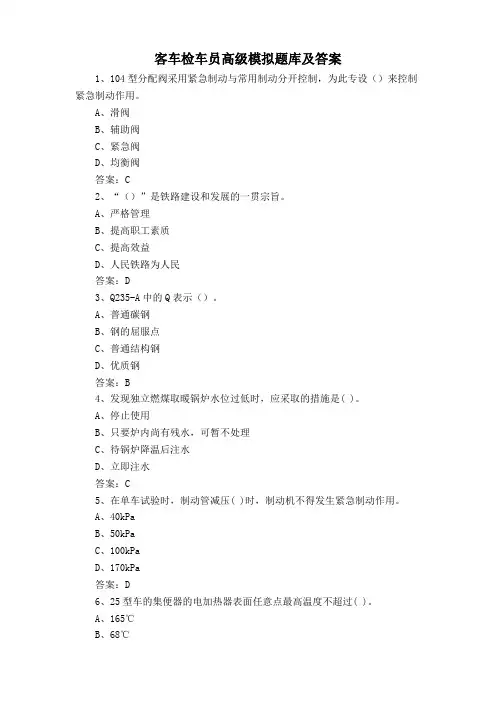

客车检车员高级模拟题库及答案1、104型分配阀采用紧急制动与常用制动分开控制，为此专设（）来控制紧急制动作用。

A、滑阀B、辅助阀C、紧急阀D、均衡阀答案：C2、“（）”是铁路建设和发展的一贯宗旨。

A、严格管理B、提高职工素质C、提高效益D、人民铁路为人民答案：D3、Q235-A中的Q表示（）。

A、普通碳钢B、钢的屈服点C、普通结构钢D、优质钢答案：B4、发现独立燃煤取暖锅炉水位过低时，应采取的措施是( )。

A、停止使用B、只要炉内尚有残水，可暂不处理C、待锅炉降温后注水D、立即注水答案：C5、在单车试验时，制动管减压( )时，制动机不得发生紧急制动作用。

A、40kPaB、50kPaC、100kPaD、170kPa答案：D6、25型车的集便器的电加热器表面任意点最高温度不超过( )。

A、165℃B、68℃D、79℃答案：B7、机车车辆限界规定，从轨面起计算，机车车辆的最大高度为( )。

A、4300mmB、4500mmC、4700mmD、4800mm答案：D8、钩耳孔及钩舌锁孔磨耗过限须镶3～6mm厚、表面硬度为（）的衬套。

A、32～38HRCB、34～42HRCC、38～50HRCD、48～58HRC答案：C9、列车制动时电子防滑器对制动缸压力不起调节作用，造成轮对擦伤的排查处理方法之一：更换有故障的( )和防滑排风阀，并重新连接接线。

A、接触器B、速度传感器C、防滑排风阀D、压力开关答案：B10、库列检、客列检、车辆包乘组担负着确保旅客列车绝对安全和为旅客提供良好( )的重要职责。

A、装备B、设备C、服务设施D、旅行答案：C11、确定零件的运用限度的基本原则是以该零件发生的损伤对零件的正常使用和对（）的影响为主要根据的。

A、功能状态B、零件作用C、行车安全D、经济效益12、缓冲器达到最大阻抗力或行程时的冲击速度称（）。

A、缓冲器的行程B、缓冲器的最大阻抗力C、缓冲器的最大冲击速度D、缓冲器的容量答案：C13、客车空调机组的高压、低压压力开关动作值:低压( )电路断开。

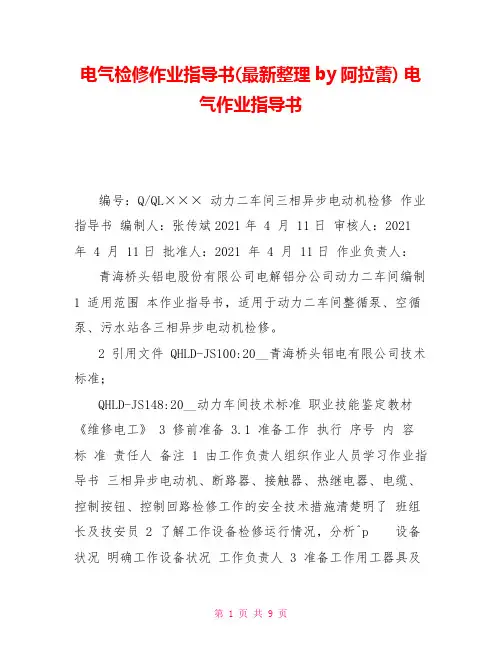

电气检修作业指导书(最新整理by阿拉蕾) 电气作业指导书编号：Q/QL××× 动力二车间三相异步电动机检修作业指导书编制人：张传斌2021年 4 月 11日审核人：2021 年 4 月 11日批准人：2021 年 4 月 11日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1 适用范围本作业指导书，适用于动力二车间整循泵、空循泵、污水站各三相异步电动机检修。

2 引用文件 QHLD-JS100:20__青海桥头铝电有限公司技术标准；QHLD-JS148:20__动力车间技术标准职业技能鉴定教材《维修电工》 3 修前准备 3.1 准备工作执行序号内容标准责任人备注 1 由工作负责人组织作业人员学习作业指导书三相异步电动机、断路器、接触器、热继电器、电缆、控制按钮、控制回路检修工作的安全技术措施清楚明了班组长及技安员 2 了解工作设备检修运行情况，分析^p 设备状况明确工作设备状况工作负责人 3 准备工作用工器具及材料使用的工器具，在校验有效期内，具有校验报告，状况良好工作负责人 4 办理第二种工作票符合工作票管理规定，符合安全工作规程工作负责人 3.2 人员要求：执行序号内容责任人备注 1 现场作业人员应身体健康、精神状态良好工作负责人 2 作业人员必须经过专业及安全培训，并经考试合格工作负责人 3 现场作业人员按要求着装工作负责人 3.3 工器具及材料执行序号使用工具及材料规格及型号数量备注 1 铜棒 40毫米×400毫米 1根 2 梅花扳手 1套 3 内六方扳手 1套 4 手动液压拉拔器 1套 5 活动扳手 6寸、8寸、10寸各1把 6 螺丝刀一字、十字各1把 7 钢丝钳 1把 8 尖嘴钳 1把 9 卡簧钳 1把10 电工刀 1把 11 白布纯棉 3米 12 砂纸 100目 5张 13 汽油 90# 2公斤 14 棉纱若干 15 轴承 2套 16 油盆 1个17 轴承预热油 5公斤 18 电炉子 1个 19 色相带黄、绿、红各1卷 20 绝缘胶带 1卷 21 二硫化钼 1公斤 22 兆欧表500V 1台 23 万用表 VC9808+ 1台 3.4 危险点分析^p ：执行序号危险点内容控制措施 1 相邻设备运行设安全围栏 2 电气设备工作前进行验电 3 使用手动液压拉拔器，盲目加压使用手动液压拉拔器，观察压力表，泄压后再继续操作 4 起重作业起重设备操作人员必须具有操作证 5 电炉子远离易燃、易爆物质，并派专人监护 6 人员安排工作人员观察其精神状态、思想情绪保证人员状态良好，并佩带合格的劳动防护用品 7 工器具规范使用合格工器具 8 工作环境开工前根据工作现场实际交待注意事项 3.5 安全措施：执行序号内容 1 在工作区域内，设安全围栏。

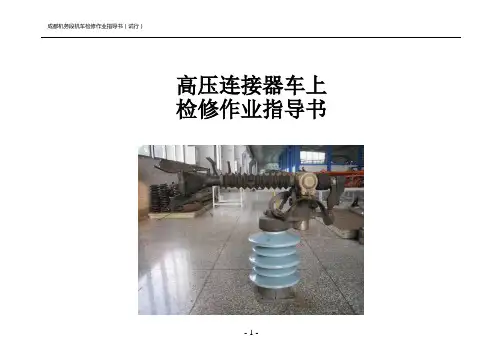

作业指导书160公里动车组动力连接器检修(KC20D)目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (5)清洁 (5)分解 (5)检修 (6)组装、测试 (7)安装号牌 (8)完工整理 (8)四、工装设备、检测器具及材料 (9)五.附件 (10)一、作业介绍1．适用范围：适用于时速160KM动力集中电动车组车(DL4DC750/670型)动力连接器D3/D4级检修。
