RFID系统的关键技术之防碰撞机制分析与实现5(详细分析：碰撞)共6张PPT
出错误码字，可以按位识别出碰撞。这样可以根据碰撞的位置，按一定法则重新搜索射频 卡。
射频卡1
1
0 11 0ຫໍສະໝຸດ 01 01 0射频卡2
??
?? ??
10
读写器译码
号大的数，至读写器对比射频卡响应的序列号的相同位数上的数完全一致时，说 明无碰撞。
选出序列号最小的数后，对该标签进行数据交换，然后使该卡进入“无声”状 态。
四、防碰撞机制的实现
在二进制搜索算法的实现中，起决定作用的是读写器所使用的信号编码必须 能够确定碰撞的准确比特位置。曼彻斯特码(Mancherster)可在多卡同时响应时，译
四、防碰撞机制的实现

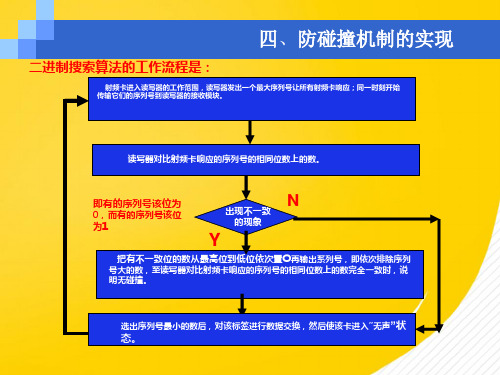

二进制搜索算法的工作流程是：
射频卡进入读写器的工作范围，读写器发出一个最大序列号让所有射频卡响应；同一时刻开始 传输它们的序列号到读写器的接收模块。
读写器对比射频卡响应的序列号的相同位数上的数。
即有的序列号该位为 0，而有的序列号该位 为1
N
出现不一致 的现象
Y
把有不一致位的数从最高位到低位依次置O再输出系列号，即依次排除序列
射频卡1
1
0 11 0ຫໍສະໝຸດ 01 01 0射频卡2
??
?? ??
10
读写器译码
号大的数，至读写器对比射频卡响应的序列号的相同位数上的数完全一致时，说 明无碰撞。
选出序列号最小的数后，对该标签进行数据交换，然后使该卡进入“无声”状 态。
四、防碰撞机制的实现
在二进制搜索算法的实现中，起决定作用的是读写器所使用的信号编码必须 能够确定碰撞的准确比特位置。曼彻斯特码(Mancherster)可在多卡同时响应时，译
四、防碰撞机制的实现
二进制搜索算法的工作流程是：
射频卡进入读写器的工作范围，读写器发出一个最大序列号让所有射频卡响应；同一时刻开始 传输它们的序列号到读写器的接收模块。
读写器对比射频卡响应的序列号的相同位数上的数。
即有的序列号该位为 0，而有的序列号该位 为1
N
出现不一致 的现象
Y
把有不一致位的数从最高位到低位依次置O再输出系列号，即依次排除序列
RFID技术(共47张PPT)
案例：沃尔玛
❖ 通过采用RFID，沃尔玛每年可以节省83.5亿 美元，其中大部分是因为不需要人工查看进 货的条码而节省的劳动力成本。RFID有助于 解决零售业两个最大的难题：商品断货和损 耗（因盗窃和供应链被搅乱而损失的产品） ，而现在单是盗窃一项，沃尔玛一年的损失 就差不多有20亿美元，如果一家合法企业的 营业额能达到这个数字，就可以在美国1000 家最大企业的排行榜中名列第694位。研究机 构估计，这种RFID技术能够帮助把失窃和存 货水平降低25%。
③ 监视器，在出口形成一定区域的监视空间。
四、RFID的种类
2．便携式数据采集系统 便携式数据采集系统是使用带有RFID阅读器的手持式数据采集器采 集RFID标签上的数据。
❖这种系统具有比较大的灵活性，适用于不宜安装固定式 RFID系统的应用环境。
❖手持式阅读器(数据输入终端)可以在读取数据的同时，通 过无线电波数据传输方式实时地向主计算机系统传输数 据，也可以暂时将数据存储在阅读器中，成批地向主计 算机系统传输数据。
射频识别（RFID）的应用实例
❖ 2006年，德国举行了世界杯足球赛，其所有入场 门票皆采用RFID技术的带芯片纸质门票，以遏止 黄牛票的买卖行为以及伪造门票，使得真正持有 票的人才可以入场。
