图像几何变换(旋转和缩放)

图像几何变换(旋转和缩放)

图像几何变换的重要性
图像几何变换可以帮助我们更好地理 解和分析图像内容，例如在人脸识别 、目标检测和跟踪、遥感图像处理等 领域。
通过变换可以纠正图像的畸变，提高 图像的清晰度和可读性，从而改善图 像的质量。
图像几何变换的应用场景
医学影像处理
在医学领域，通过对医学影像进行几何变换，可以更好地 观察和分析病变部位，提高诊断的准确性和可靠性。
图像旋转
图像旋转的基本概念
图像旋转是指将图像围绕一个点 进行旋转的操作。这个点被称为
旋转中心或原点。
旋转角度是旋转的度数，通常以 度（°）为单位。
旋转可以是顺时针或逆时针方向， 取决于旋转角度的正负值。
图像旋转的算法实现
图像旋转可以通过多种算法实现，其 中最常用的是矩阵变换和插值算法。
插值算法通过在旋转过程中对像素进 行插值，以获得更平滑的旋转效果。 常用的插值算法包括最近邻插值、双 线性插值和双三次插值等。
矩阵变换算法通过将图像表示为一个 矩阵，并应用旋转矩阵来计算旋转后 的像素坐标。
图像旋转的优缺点
优点
图像旋转可以用于纠正倾斜的图像、 增强图像的视觉效果、实现特定的艺 术效果等。
缺点
图像旋转可能会改变图像的比例，导 致图像失真或变形。此外，对于大尺 寸的图像，旋转操作可能需要较长时 间和较大的计算资源。
双线性插值和双三次插值等。
重采样算法
重采样算法通过重新计算每个像 素的灰度值来实现图像缩放。这 种方法通常比插值算法更精确，
但计算量较大。
多项式拟合算法
多项式拟合算法通过拟合原始图 像中的像素点，然后根据多项式 函数来计算新的像素值。这种方 法适用于对图像进行复杂变换的
情况。
图像缩放的优缺点

反比例函数与几何图形变换PPT

反比例函数与几何图形变换PPT
反比例函数与几 何图形变换
目录
• 反比例函数的基本概念 • 反比例函数与几何图形的关系 • 反比例函数在几何图形变换中的
应用 • 反比例函数在解决几何问题中的
应用 • 反比例函数在实际生活中的应用
01
反比例函数的基本概念
反比例函数的定义
01
反比例函数：形如$f(x)
=
frac{k}{x}$（其中$k neq 0$）的
总结词
总结词
在圆中，面积与半径之间也存在反比例关系。当圆的 半径增加时，其面积会减小；反之亦然。反比例函数
同样可以用来描述这种关系。
详细描述
反比例函数可以用于描述圆面积与半径之间的关系。
03
反比例函数在几何图形变 换中的应用
平移变换
平移变换
将图形在平面内沿某一方向移动一定的距离，而不改变其形状和大小。
函数被称为反比例函数。
02
反比例函数的定义域为$x neq 0$， 值域为全体实数。
反比例函数的图像
反比例函数的图像是双曲线，位于第 一和第三象限或第二和第四象限。
当$k > 0$时，图像位于第一和第三象 限；当$k < 0$时，图像位于第二和第 四象限。
反比例函数的性质
01
02
03
奇函数
由于$f(-x) = frac{k}{-x} = -frac{k}{x} = -f(x)$， 反比例函数是奇函数。
在经济学中的应用
供需关系
在经济学中，供给与需求之间存在反比关系。当一种商品的需求增加时，供给会 相应减少，反之亦然。这种关系决定了市场价格的形成和变化。
投资回报率
投资回报率与投资风险之间也存在反比关系。高回报往往伴随着高风险，而低风 险则可能带来较低的回报。这一关系在个人理财和投资决策中具有指导意义。

图像的几何变换ppt课件

图像的几何变换ppt课件

在下面的算法中直接采用了前一种做法。实际上，这 也是一种插值算法， 称为最邻近插值法（Nearest Neighbor Interpolation）。
17
ppt课件.
2、图像比例缩放
最简单的比例缩小是当 fx=fy=1／2时，图像被缩到一 半大小，此时缩小后图像中的(0， 0)像素对应于原图 像中的(0， 0)像素； (0， 1)像素对应于原图像中的(0， 2)像素； (1， 0)像素对应于原图像中的(2， 0)像素， 依此类推。
因此，2D图像中的点坐标(x, y)通常表示成齐次坐标 （Hx, Hy, H），其中H表示非零的任意实数，当H＝1 时，则(x, y, 1)就称为点(x, y)的规范化齐次坐标。
由点的齐次坐标（Hx, Hy, H）求点的规范化齐次坐标(x, y, 1)，可按如下公式进行：
x Hx y Hy
11
H
比例缩放前后两点P0(x0, y0)、P(x, y)之间的 关系用矩阵形式可以表示为：
x
fx
0
0
x
0
y 0
fx
0
y
0
1
0
0
0
1
其中fx,fy>1为放大， fx,fy<1 为缩小。
15
ppt课件.
2、图像比例缩放
放大 后
(x , y) (x0 , y0)
O
x
缩放 前
6
多见于影视特技及广告的制作。
ppt课件.
1.1齐次坐标
设点P0(x0,y0)进行平移后，移到P(x,y),其中x方向的 平移量为x,y方向的平移量为y。那么，点P(x,y) 的坐标为：
x x0 x y y0 y

图形与几何课件ppt

图形与几何课件ppt

• 图形种类：介绍圆形、正方形 、长方形、三角形等基本图形 的形状、大小、颜色等基本属 性
• 图形分类：根据图形的形状、 大小、颜色等属性对图形进行 分类和命名
图形表示
总结词：掌握图形的 基本表示方法和符号 语言
详细描述
• 符号语言：介绍图 形表示中常用的符 号语言，如点、线 、面、角等
• 图形表示方法：描 述如何用符号语言 来表示图形的形状 、大小、位置等几 何特征
06
总结与展望
课件内容
01
02
03
04
05
直线、射线、 线段
理解直线、射线、线段的 定义和性质，掌握它们的 表示方法。
角的概念
理解角的概念，掌握角的 度量方法和表示方法。
相交线与平行 线
理解相交线与平行线的概 念，掌握它们的性质和应 用。
三角形
四边形
理解三角形的概念，掌握 三角形的性质和应用。
理解四边形的概念，掌握 四边形的性质和应用。
作学习能力。
组织有效的教学活动
示范与讲解
通过示范和讲解，让学生了解图形与几何的基本概念和技能，以及如何应用这些概念和技 能解决问题。
实践活动
组织学生进行实践活动，如测量、绘图等，让学生在实践中学习和掌握图形与几何的知识 。
互动与讨论
组织学生进行互动和讨论，鼓励学生互相学习和交流，加深对图形与几何知识的理解和掌 握。
引入新的教学方法
可以引入一些新的教学方法，如项目制学习、合作学习 等，以更好地激发学生的学习兴趣和主动性。
拓展知识面
在未来的教学中，可以适当地拓展知识面，引入一些更 深入的内容，如几何定理的证明、图形的组合等。
THANKS
谢谢您的观看

中考数学第8单元《几何变换、投影与视图》课件

中考数学第8单元《几何变换、投影与视图》课件

第37课时┃ 京考探究
当 OACB 是正方形的时候．如果过 B 作 BE⊥ x 轴， 过 A 作 AF⊥x 轴，那么△BOE≌△ AOF.AF＝ OE，OF＝ BE， 即 A 点的横坐标的绝对值＝ B 点的纵坐标的绝对值， A 点的纵坐标的绝对值＝ B 点的横坐标的绝对值， 即 a＝ d 且 b＝－ c 或 b＝c 且 a＝－ d.
平移定 义及性 质应用
2012
平移定 义及性 质应用
2013 你来猜
解答
平移 作图
平移 作图
第37课时┃ 京考探究
热考精讲
► 热考一 运用平移概念解题
例 1 [2012·本溪 ] 下列各网格中的图形是用其图 形中的一部分平移得到的是 ( ) C
第37课时┃ 京考探究
[解析] 平移是指一个图形沿某一方向的平行移动，所以 选项A、选项B和选项D都不可以由平移变换得到．选C. 变式题 [2011· 益阳] 如图37－2，将△ABC沿直线AB 向 右 平 移 后 到 达 △ BDE 的 位 置 ， 若 ∠ CAB ＝ 50° ， ∠ABC＝100°，则∠CBE的度数为________ 30° ．
第37课时┃ 京考探究 ► 热考四 图形平移性质应用
例 4 如图 37－ 5，将 Rt△ ABC 沿斜边 AB 向右平移得到 Rt△ DEF(D 点在线段 AB 内移动 )， DF 交 BC 于 P.已知∠ A＝ 60°， AC＝ 1，联结 DC、 CF、 FB. 1 (1)当 AD＝ 时，求图中阴影部分三角形的面积； 2 (2)当 D 点移到 AB 的中点时， 请你猜想四边形 CDBF 的形 状，并说明理由．
第37课时┃ 考点聚焦
考点聚焦
考点1
定义
平移

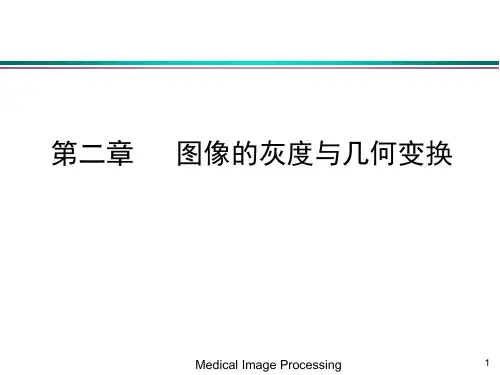

医学图像处理4几何变换
