夹杂物控制攻关方案

科技成果——重轨钢中非金属夹杂物控制关键技术技术开发单位北京科技大学技术领域钢铁冶金成果简介铁路作为一种现代化交通运输工具，在世界范围内具有广阔的发展前景。

目前铁路发展的整体趋势是高速和重载化，对重轨钢质量提出了更高的要求，不仅要求高洁净度，高强度、高韧性，而且必须具有良好的抗疲劳性能。

重轨钢生产过程及使用过程中，非金属夹杂物是影响其质量最重要的原因之一，常引起探伤不合、易产生疲劳裂纹等，主要是由于其钢中非金属夹杂物控制存在以下三个难题：（1）夹杂物尺寸大且化学成分复杂；（2）冶炼工艺复杂，尤其在于脱氧及精炼等重要环节；（3）尖晶石类夹杂物突出，严重恶化钢轨性能。

因此合理控制重轨钢中的非金属夹杂物，对重轨钢产品质量的提升及铁路事业的进步具有重要意义。

（1）重轨钢冶炼脱氧及原辅料成分设计技术。

重轨钢采用无铝脱氧工艺，但是在脱氧剂的使用方式及用量上缺乏理论指导，因此，重轨钢脱氧过程中必须对脱氧剂的使用方式及用量进行合理优化控制，本项目提出仅在转炉出钢时加入少量硅钙钡脱氧剂控氧，同时配合精炼扩散脱氧，能将钢中T.O.含量控制在10ppm以下，不仅有效节约了生产成本，而且促进了夹杂物的去除、有效降低了夹杂物的尺寸。

在重轨钢冶炼原材料的控制方面，国内企业生产时更倾向于买价格低廉的铁合金等原材料，从而降低生产成本，但是对于铁合金及铁合金对重轨冶炼的影响研究几乎为空白。

本项目提出了使用低铝铁合金，降低钢中的酸溶铝含量，抑制钢中高Al2O3夹杂物的形成，从而提升夹杂物变形能力，有效防止因脆性夹杂物造成的疲劳缺陷。

（2）重轨钢中硫化物夹杂控制技术。

由于MnS有良好的变形能力，而且重轨钢轧制过程中变形量大，MnS夹杂物可能延伸很长，可能成为夹杂物超标和引起超声波探伤不合的重要原因之一。

此外，大尺寸长条状MnS可能成为裂纹的起点，在应力作用下首先在和钢基体的交界处形成裂纹源。

本项目首先通过优化精炼造渣制度进一步去除钢中S含量，提出将钢中得S降低到40ppm以下。

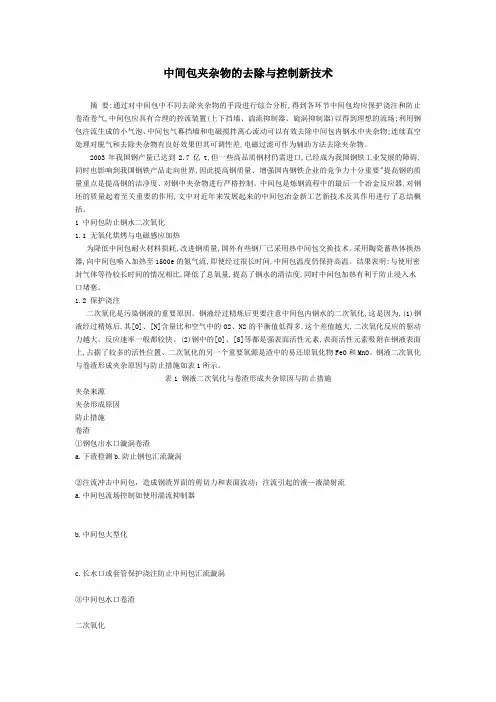

中间包夹杂物的去除与控制新技术摘要:通过对中间包中不同去除夹杂物的手段进行综合分析,得到各环节中间包均应保护浇注和防止卷渣卷气,中间包应具有合理的控流装置(上下挡墙、湍流抑制器、旋涡抑制器)以得到理想的流场;利用钢包注流生成的小气泡、中间包气幕挡墙和电磁搅拌离心流动可以有效去除中间包内钢水中夹杂物;连续真空处理对脱气和去除夹杂物有良好效果但其可调性差,电磁过滤可作为辅助方法去除夹杂物。

2003年我国钢产量已达到2.7亿t,但一些高品质钢材仍需进口,已经成为我国钢铁工业发展的障碍,同时也影响到我国钢铁产品走向世界,因此提高钢质量、增强国内钢铁企业的竞争力十分重要"提高钢的质量重点是提高钢的洁净度、对钢中夹杂物进行严格控制。

中间包是炼钢流程中的最后一个冶金反应器,对钢坯的质量起着至关重要的作用,文中对近年来发展起来的中间包冶金新工艺新技术及其作用进行了总结概括。

1 中间包防止钢水二次氧化1.1 无氧化烘烤与电磁感应加热为降低中间包耐火材料损耗,改进钢质量,国外有些钢厂已采用热中间包交换技术。

采用陶瓷蓄热体换热器,向中间包喷入加热至1500e的氮气流,即使经过很长时间,中间包温度仍保持高温。

结果表明:与使用密封气体等待较长时间的情况相比,降低了总氧量,提高了钢水的清洁度,同时中间包加热有利于防止浸入水口堵塞。

1.2 保护浇注二次氧化是污染钢液的重要原因。

钢液经过精炼后更要注意中间包内钢水的二次氧化,这是因为,(1)钢液经过精炼后,其[O]、[N]含量比和空气中的O2、N2的平衡值低得多,这个差值越大,二次氧化反应的驱动力越大。

反应速率一般都较快。

(2)钢中的[O]、[S]等都是强表面活性元素,表面活性元素吸附在钢液表面上,占据了较多的活性位置、二次氧化的另一个重要氧源是渣中的易还原氧化物FeO和MnO。

钢液二次氧化与卷渣形成夹杂原因与防止措施如表1所示。

表1 钢液二次氧化与卷渣形成夹杂原因与防止措施夹杂来源夹杂形成原因防止措施卷渣①钢包出水口漩涡卷渣a.下渣检测b.防止钢包汇流漩涡②注流冲击中间包，造成钢渣界面的剪切力和表面波动；注流引起的液—液湍射流a.中间包流场控制如使用湍流抑制器b.中间包大型化c.长水口或套管保护浇注防止中间包汇流漩涡③中间包水口卷渣二次氧化①钢包到中间包注流二次氧化钢包注流保护浇注②中间包到结晶器注流二次氧化中间包注流保护浇注③中间包裸露钢液面二次氧化中间包覆盖剂（上层为炭化稻壳下层为液体如铝酸钙渣系④钢包注流吸气中间包流场控制如使用湍流抑制器⑤中间包水口吸气防止中包汇流漩涡2 中间包内夹杂物去除与控制2.1 中间包结构对夹杂物去除与控制中间包的控流元件(如上下挡墙、湍流抑制器等)的设置对包内非金属夹杂物的上浮及均匀钢水温度、成分起着至关重要的作用。

底吹转炉钢中夹杂物的形成与控制技术底吹转炉钢是目前钢铁工业中广泛采用的一种冶炼方法，它具有生产效率高、适应性强等特点。

然而，在钢铁生产过程中，钢中夹杂物的形成会对钢的质量和性能产生重大影响。

因此，如何有效地控制钢中夹杂物的形成成为钢铁生产中的一个重要课题。

夹杂物是指存在于钢中的非金属颗粒或气体物质，它们会影响钢的力学性能、塑性变形能力和耐蚀性能。

夹杂物的形成与控制技术是指通过优化冶炼工艺、合理控制原料、改进设备等手段，减少夹杂物在钢中的生成和降低其含量，从而提高钢的质量。

首先，控制钢中夹杂物的形成与原料选择密切相关。

一方面，应选择优质的原料，如优良的矿石和高品质的废钢。

这些原料中含有少量的有害元素，如硫、砷等，会促进夹杂物的生成。

另一方面，应注重原料的预处理工作。

例如，对矿石进行磁选、洗选等处理，可以有效去除其中的杂质。

对于废钢，可以采取预处理措施，如除锈、分选等，减少夹杂物的引入。

其次，在底吹转炉的冶炼过程中，需要通过优化工艺参数，降低夹杂物的形成。

底吹转炉的炉料冶炼过程中，氧吹气体吹入炉腔，与炉料中的元素发生反应，产生高温下的化学反应。

通过控制气体的流速、压力和温度等参数，可以调节反应的速率和强度，从而减少夹杂物的形成。

此外，还可以通过增加炉腔的搅拌力度，改善钢水的运动状态，促进夹杂物的脱渣，提高钢的质量。

此外，改进底吹转炉的设备和技术也是控制夹杂物的重要手段。

底吹转炉的设备中，喷吹枪头是一个关键部件。

通过改善喷吹枪头的结构设计和材料选择，可以实现更加均匀和稳定的氧吹送风，优化冶炼环境，减少夹杂物的生成。

同时，对设备中的过滤装置、保温装置等进行优化，可以有效控制夹杂物的形成和分离。

另外，通过监控和自动控制技术，如实时测温、测气体成分，可以实现对冶炼过程的精确控制，进一步提高钢的质量。

除了上述原料选择、工艺参数和设备技术的控制外，钢铁生产企业还可以通过改善管理和质量控制体系，进一步控制钢中夹杂物的形成。

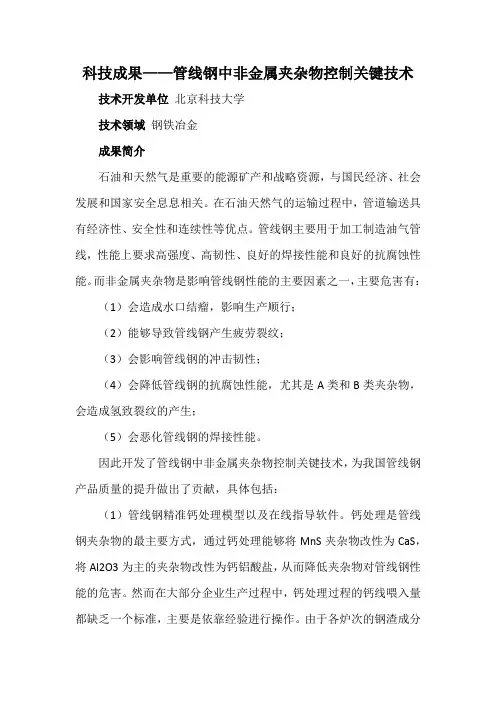

科技成果——管线钢中非金属夹杂物控制关键技术技术开发单位北京科技大学技术领域钢铁冶金成果简介石油和天然气是重要的能源矿产和战略资源，与国民经济、社会发展和国家安全息息相关。

在石油天然气的运输过程中，管道输送具有经济性、安全性和连续性等优点。

管线钢主要用于加工制造油气管线，性能上要求高强度、高韧性、良好的焊接性能和良好的抗腐蚀性能。

而非金属夹杂物是影响管线钢性能的主要因素之一，主要危害有：（1）会造成水口结瘤，影响生产顺行；（2）能够导致管线钢产生疲劳裂纹；（3）会影响管线钢的冲击韧性；（4）会降低管线钢的抗腐蚀性能，尤其是A类和B类夹杂物，会造成氢致裂纹的产生；（5）会恶化管线钢的焊接性能。

因此开发了管线钢中非金属夹杂物控制关键技术，为我国管线钢产品质量的提升做出了贡献，具体包括：（1）管线钢精准钙处理模型以及在线指导软件。

钙处理是管线钢夹杂物的最主要方式，通过钙处理能够将MnS夹杂物改性为CaS，将Al2O3为主的夹杂物改性为钙铝酸盐，从而降低夹杂物对管线钢性能的危害。

然而在大部分企业生产过程中，钙处理过程的钙线喂入量都缺乏一个标准，主要是依靠经验进行操作。

由于各炉次的钢渣成分和温度等的差异，导致不同炉次间的钙处理效果波动很大，有些炉次钙处理后产品性能还发生恶化。

本项目建立了管线钢精准钙处理模型，通过对管线钢不同钢液成分和温度条件下钙处理窗口进行的计算，确定了管线钢的不同成分条件下最优的喂钙线量。

与国外同类型模型相比，考虑的工艺条件更完全，考虑的反应物和产物也更全面，因此也更接近生产实际，准确率更高。

同时，以管线钢精准钙处理模型为基础开发出了钙处理在线指导软件，可实现管线钢生产过程中针对每一炉次的工况条件进行精准喂钙量的在线指导，并已实现了在管线钢生产中的在线应用，计算结果更直观。

T .S . (p p m )T.O. (ppm)T .S . (p p m )T.O. (ppm)Alt=0.03%管线钢钙处理液态窗口的全钙含量的最小值和最大值（2）低钙含量处理控制管线钢B 类夹杂物技术。

钢中夹杂物去除与控制刘金刚 刘浏（钢铁研究总院冶金工艺研究所，北京100081）摘要：通过对钢包—中间包—结晶器中不同环节中的去除夹杂物的不同手段进行综合分析，得到各环节中间包均应保护浇注和防止卷渣卷气，中间包应具有合理的结构（上下挡墙、湍流抑制器、旋涡抑制器）以得到合理的流场；利用钢包注流的剪切破碎作用在中间包中生成的小气泡、中间包气幕挡墙和电磁搅拌离心流动可以有效去除钢水中夹杂物；电磁制动技术日趋成熟但其能耗较大，因此可以发展低能耗的中间包真空浇注对结晶器液面波动进行抑制。

电磁搅拌和电磁连铸有利于改善铸坯的内部质量和防止振痕的产生。

关键词：中间包夹杂物去除控制Inclusions Removal and Control in the Steel MeltLiu Jingang Liu Liu(CISRI, Beijing 100081)Abstract: Through synthetic analysis of various methods to remove inclusions during ladle-tundish-mold processes, it was found that using protective casting, avoiding gas and slag wrapping are important measures for clean steel production. The structure of the tundish should be reasonable, (dam, weir; turbulence inhibitor; vertex inhibitor) in order to get a preferred flow pattern. It could also utilize the shear flow from ladle to tundish to form small gas bubbles, utilize gas bubble curtain and electromagnetic stirring caused centrifugal flow to remove inclusions from steel melt. Electromagnetic braking technology is gradually raped but it was very energy consumed, thus it could develop low energy consumption vacuum tundish casting technology to control the fluctuation of melt surface in mold. Electromagnetic stirring is good for improving inner quality of slab and preventing the oscillation marks formation.Keywords: tundish, inclusion, remove, control二○○三年我国钢产量已达到2.7亿吨，但由于质量问题一些高品质钢材仍需进口，这已经成为我国钢铁工业发展的障碍，影响我国钢铁产品走向世界。

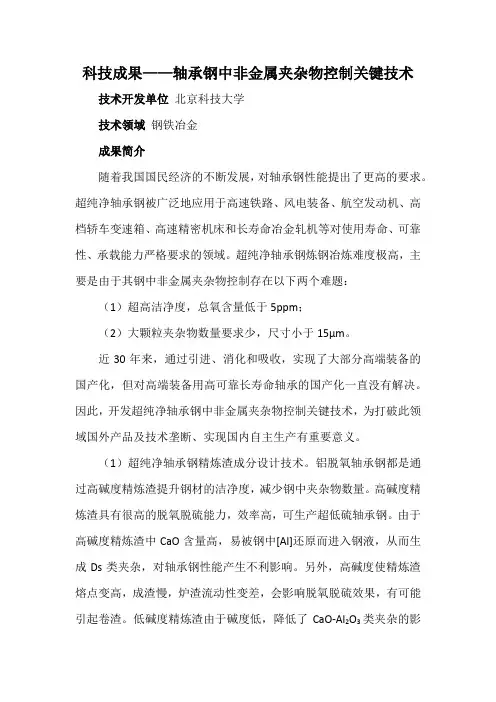

科技成果——轴承钢中非金属夹杂物控制关键技术技术开发单位北京科技大学技术领域钢铁冶金成果简介随着我国国民经济的不断发展，对轴承钢性能提出了更高的要求。

超纯净轴承钢被广泛地应用于高速铁路、风电装备、航空发动机、高档轿车变速箱、高速精密机床和长寿命冶金轧机等对使用寿命、可靠性、承载能力严格要求的领域。

超纯净轴承钢炼钢冶炼难度极高，主要是由于其钢中非金属夹杂物控制存在以下两个难题：（1）超高洁净度，总氧含量低于5ppm；（2）大颗粒夹杂物数量要求少，尺寸小于15μm。

近30年来，通过引进、消化和吸收，实现了大部分高端装备的国产化，但对高端装备用高可靠长寿命轴承的国产化一直没有解决。

因此，开发超纯净轴承钢中非金属夹杂物控制关键技术，为打破此领域国外产品及技术垄断、实现国内自主生产有重要意义。

（1）超纯净轴承钢精炼渣成分设计技术。

铝脱氧轴承钢都是通过高碱度精炼渣提升钢材的洁净度，减少钢中夹杂物数量。

高碱度精炼渣具有很高的脱氧脱硫能力，效率高，可生产超低硫轴承钢。

由于高碱度精炼渣中CaO含量高，易被钢中[Al]还原而进入钢液，从而生成Ds类夹杂，对轴承钢性能产生不利影响。

另外，高碱度使精炼渣熔点变高，成渣慢，炉渣流动性变差，会影响脱氧脱硫效果，有可能引起卷渣。

低碱度精炼渣由于碱度低，降低了CaO-Al2O3类夹杂的影响，但脱氧能力下降使得氧化物夹杂上升。

本项目研究应用Fact Sage 热力学计算软件，研究了不同精炼渣成分对钢液成分、夹杂物成分的影响，通过对不同精炼渣系进行设计优化，确定精炼渣成分；同时，本项目在碱度7-12范围内进行工业试验，考虑了不同碱度精炼渣对轴承钢洁净度和夹杂物成分的影响，从而更系统准确地确定了有利于超纯净轴承钢夹杂物控制的最优精炼渣成分。

图1 精炼渣碱度对渣中Al2O3和CaO活度的影响（2）超纯净轴承钢VD精炼控制技术。

在真空状态下吹氩搅拌钢液，促使夹杂物从钢液内排除，使钢的洁净度提高。

钢中夹杂物控制,人机料法环钢铁生产过程中,夹杂物的控制至关重要。

夹杂物不仅会影响钢材的力学性能和加工性能,还会导致钢材表面质量问题,甚至引发严重的安全事故。

因此,钢铁企业需要从人、机、料、法、环等多个方面入手,全方位加强夹杂物控制。

人是夹杂物控制的核心。

操作工人的技能水平和责任心直接关系到钢液品质。

企业应加强员工培训,提高其业务能力和质量意识。

同时建立严格的考核制度,将夹杂物控制指标纳入绩效评价,调动员工的积极性。

在生产设备方面,定期维护和更新设备是减少夹杂物的有效途径。

先进的精炼设备如RH真空脱气、LF精炼等,可显著提高钢液纯净度。

气力输送系统可避免转运污染。

此外,在关键工序配备在线夹杂物检测仪,实现夹杂物水平的实时监控。

原料把控是预防夹杂物的第一道关口。

优质原燃料虽成本较高,但可从源头减少杂质带入。

来料检验须严把质量关,对不合格品坚决清退。

原料配比要科学,最大限度利用高品质料。

操作规程和工艺参数的优化,可从工艺层面控制夹杂物。

细化生产流程,编制可操作性强的作业指导书。

工艺参数应适时优化,如调整脱氧剂用量、控制精炼温度等。

建立夹杂物控制台账,为工艺改进提供数据支持。

营造良好的生产环境,也有助于夹杂物控制。

厂区应保持整洁有序,防止灰尘污染。

定期清理除尘设施,确保其正常运行。

原料须分类存放,防止交叉污染。

转运通道要专人维护,避免夹杂物的二次污染。

钢中夹杂物控制是一项系统工程,贯穿钢铁生产的全流程。

在人员素质、设备性能、原料品质、操作规程、环境管理等方面形成合力,才能真正实现夹杂物的最小化。

这需要企业上下统一思想,部门通力合作。

只有长期坚持,持续改进,才能不断提升钢材品质,增强市场竞争力。

当前,钢铁行业竞争日趋激烈,用户对钢材品质提出更高要求。

一些高端领域如核电、航空等,对钢中夹杂物提出了极为严苛的指标。

这对钢铁企业的夹杂物控制能力提出了新的挑战。

未来,机器学习、大数据等先进技术在夹杂物控制中的应用前景广阔。

精炼过程中夹杂物的控制发布时间:2009-04-02 14:34:54研究表明精炼过程可以去除钢液中80%左右的夹杂物。

1 真空吹氩气搅拌去除夹杂物真空可以进一步脱氧去除夹杂物。

钢包吹氩的精炼原理是：氩气泡的清洗作用；氩气泡上浮带动的钢水流动。

其作用主要有：使包中钢液成分均匀；使包中钢液温度均匀，便于正确掌握铸温；搅动的钢液增加了钢中非金属夹杂碰撞、聚集长大的机会，使上浮的氩气泡把钢液中的非金属夹杂物和气体一起带到钢液表面，并被渣层所吸收。

2 加入粉剂进一步去除钢中的杂质元素特别是在RH精炼过程中深脱硫，在RH精炼时以气粉两相流喷入石灰(CaO)、石灰(Ca0)/萤石(CaF2)+硅钙粉(CaSi)、石灰(Ca0)，萤石(CaF2)、Ca、Mg等粉剂，这些粉剂在钢液循环流动的过程中可以作为吸附夹杂物的载体，将很快弥散于钢液内部，并与钢液中的硫在钢液与粉剂颗粒界面处发生脱硫反应。

正是由于RH精炼过程中钢液独特的流动和混合特性，使其具有一些显著的冶金效果：可使钢液的氧位降得更低，从而保证有效地脱硫；在脱硫的同时还可有效地脱气；可最大限度地消除顶渣对脱硫的影响；能为脱硫提供更好的动力学条件。

3 钢液中夹杂物的改性对钢中夹杂物MnS和A1203改性的原理是：钙与硫、氧均有很强的亲和力，其脱硫产物CaS和脱氧产物CaO易与钢中的A1203反应化合，形成低熔点的钙铝酸盐(mCaO·nA1203)复合夹杂物，这种夹杂物易于上浮，排出钢液进入顶渣，起到进一步净化钢水和对A1203夹杂物改性的作用。

当有A1203存在的条件下形成钙铝酸盐，它具有较高的硫容量，可以吸收脱硫后钢中剩余的硫。

随着钢液的冷却，硫在钙铝酸盐中溶解度的降低，硫化物以硫化钙的形式析出，抑制钢水在此过程中MnS的总量和聚集程度，并将MnS部分或全部改性为CaS，导致最后形成内部含钙铝酸盐、外壳包围着硫化钙层的复合夹杂物，或是CaS与Mn 的复合相，从而改善钢的各向异性，起到了钙作为硫的变性剂作用。

浅谈LF精炼过程中夹杂物的控制单天资王重君么敬文郭文斌李海洋(唐山中厚板材有限公司)摘要钢中夹杂物种类很多，包括硫化物、氧化物、氮化物、氢化物等，LF主要对钢中氧化物夹杂进行处理，氧化物夹杂主要来源于脱氧产物。

从钢中氧的来源和适合地脱氧方法、合适大小的底吹氩及搅拌软吹时间、精炼渣工艺、钙处理工艺等方面控制氧化物夹杂，减少夹杂物的总量和危害，从而达到生产洁净钢的目的。

关键词夹杂物控制来源脱氧吹氩精炼渣钙处理洁净钢A brief discussion on the control of inclusions during LF refinementShan Tianzi Wang Chongjun Li Lei Kong Mingjiao(Tang Shan Heavy Plate Co.Ltd. )Abstract There are many species of inclusions in steel, including sulfide, oxide, nitride, hydride, etc，LF mainly deals with oxide inclusion in steel，Oxide inclusions are mainly derived from deoxygenation products。

Oxygen from steel sources and suitable deoxidization methods、Slag refining process、Calcium treatment process control oxide inclusion，Reduce the amount and hazard of inclusions，Thus the purpose of producing clean steel is achieved.Key words inclusions control source deoxidize refining slag calcium treatment0 前言随着科学技术的进步，各行各业对钢材质量和性能要求越来越高。

连铸中夹杂物的控制连铸提高钢的质量控制夹杂物的办法有两类：第一类是防止夹杂物的生成和带入，第二类是去除钢液中已存在的夹杂物。

主要采取的对策包括：保护浇注、中间包冶金技术、中间包钢水流动控制、中间包覆盖渣、碱性包衬、中间包电磁离心分离技术、中间包热循环操作技术、防止下渣和卷渣技术、结晶器钢水流动控制、结晶器电磁搅拌技术等采取的一些具体做法如下：1、防止钢液的二次氧化钢液的二次氧化是指钢液脱氧后，继续和空气中的氧或其他氧化物作用，使钢中的氧含量升高。

为了防止钢液的二次氧化，应对钢液进行保护浇注，具体措施如下:(l)注流的保护。

钢液注流的保护包括钢包注流的保护和中间包注流的保护。

通常有长水口、浸入式水口及惰性气体屏蔽等方法。

通过注流保护浇注，既可以防止注流的二次氧化，又可避免浇注时钢流冲击液面使钢液裸露而造成的二次氧化。

(2)合理使用中间包覆盖剂。

为了防止钢液的二次氧化，生产高纯净钢，仅仅靠对注流的保护是不够的，因为中间包内高温钢液裸露于空气中，同样会受到空气的污染，因此减少钢液的二次氧化的另一措施就是在中间包内加覆盖剂。

从提高钢水清洁度的角度来讲，覆盖剂应具备隔绝空气、绝热保温、吸收从钢液中分离出来的非金属夹杂物的功能。

目前使用的覆盖剂有三种:酸性:典型的为炭化稻壳，绝热性好，成本低，但不利于吸收中间包中上浮的夹杂;中性:典型的为SiO2-A12O3质材料，有一定的绝热性，成本较低，有吸收夹杂的能力;碱性:以MgO或白云石为基的材料，吸收夹杂能力强，但绝热性能不好，易产生保护渣结壳现象。

有研究表明高的碱性覆盖剂的使用效果比酸性和中性覆盖剂的使用效果好。

(3)合理使用结晶器保护渣。

在结晶器中高温钢液面上加入低熔点的渣，会迅速形成粉渣层，烧结层和液渣层三层结构，并均匀地覆盖整个钢液面，将空气与钢液隔开，有效地阻止空气中的氧进入钢液。

但是，渣中氧化物(如FeO)的存在会增加渣金界面的氧势，提高了液渣层中氧的扩散速率，促进空气中的氧经过渣层进入钢液中，因此一般要求保护渣中FeO<4%，有的要求小于1%。

连铸过程钢中非金属夹杂物控制1.洁净钢概念2.钢中夹杂物控制原理3.连铸坯中夹杂物来源与分布4.连铸过程夹杂物控制对策5.结语1. 洁净钢基本概念纯净钢(purity steel)ΣS+P+N+O+H总和水平：60年代≤900ppm70年代≤800ppm80年代≤600ppm90年代≤100ppm2000年后 < 50ppm高纯净钢对炼钢工艺要求:（1）去除杂质元素●超低[C]：如汽车板；●超低[S]：如输气管线；●超低[N]：如铁素体不锈钢废气管，冷锻线棒材；●超低[P]：如高压容器钢板。

（2）去除夹杂物●超低[O]：如滚珠钢，汽车板；●形态控制：如拉拔钢丝，管线钢。

（3）成分控制●化学成分控制在窄的范围，性能均一性。

国内外一些钢厂生产纯净钢水平如表1：2000年后杂质元素含量预测水平如表2：纯净钢除S＋P＋N＋H＋O五大元素外，随电炉短流程的发展，废钢用量的增加，还包括Cu、Zn、Sn、Bi、Pb等伴生元素。

洁净钢（clean steel）：钢中非金属夹杂物总量、形态和尺寸。

它决定于钢种和产品用途。

不同用途的产品对钢中洁净度要求如表3。

钢的清洁度与产品制造和使用过程中所出现的众多缺陷密切相关，一些厂家对某些高纯度钢种发生缺陷所作的调查如表4所示，可以看出钢中的夹杂物尤其是大颗粒夹杂物是引起产品缺陷的主要原因。

日本一向对钢材质量有着严格的要求，最近日本夹杂物委员会提出的不同成品对钢中夹杂物含量及尺寸的要求如表5所示。

A23M i高附加值产品洁净度:高附加值产品对洁净度要求是：●T[O]要低<20ppm；●夹杂物数量要少；●夹杂物尺寸要小<50µm；●夹杂物形态要合适。

由上述讨论，可得出以下认识：●纯净钢或洁净钢是一个相对概念；●某一杂质含量降低到什么水平决定于钢种和产品用途；●有害元素的降低的程度决定于装备和工艺现代化水平；●不管生产什么用途的钢，总是要求钢中夹杂物数量尺寸、形态得到控制。

液态金属加工是一种广泛应用于制造领域的工艺，然而，非金属夹杂物在其中的存在可能会对产品质量产生不利影响。

这些夹杂物通常是在熔炼和浇铸过程中引入的，它们可能会影响金属的强度、耐腐蚀性和热导性等性能。

因此，控制液态金属中的非金属夹杂物数量和分布对于提高产品质量和降低制造成本至关重要。

非金属夹杂物的来源有多种，包括原材料的质量、熔炼过程中的杂质以及浇铸过程中的工艺问题。

为了控制这些夹杂物的数量和分布，可以采用以下几种方法：1. 优化原材料选择：选择高质量的原材料是控制夹杂物的基础。

应选择纯度较高、杂质含量较低的金属材料，以减少夹杂物的数量。

2. 熔炼过程控制：熔炼过程中应严格控制熔炼温度、熔炼时间和搅拌速度等工艺参数，以减少非金属夹杂物的形成和聚集。

此外，还可以采用真空熔炼、电渣重熔等先进工艺来进一步提高原材料的纯净度。

3. 浇铸过程控制：浇铸过程中应避免金属液面的波动和金属液的飞溅，以减少夹杂物的进入。

同时，可以采用精炼技术如真空浇铸、离心浇铸等来进一步减少夹杂物的数量。

4. 检测与清理：在加工过程中，应定期对液态金属进行检测，及时发现并清理夹杂物。

可以采用X射线检测、超声波检测等技术来检测夹杂物的数量和分布，并根据需要采取相应的清理措施。

通过以上方法，可以有效地控制液态金属加工中的非金属夹杂物数量和分布。

然而，这需要精湛的工艺技术和严格的质量控制。

此外，随着科技的发展，未来还可能开发出更加先进的工艺和技术来进一步降低夹杂物的数量和种类，提高液态金属加工产品的质量和性能。

总之，液态金属加工中的非金属夹杂物控制是一项重要的工艺问题，需要从原材料选择、熔炼过程、浇铸过程和检测与清理等方面进行综合控制。

只有通过不断优化工艺技术和加强质量管控，才能确保液态金属加工产品的质量和性能达到最佳水平。

浅谈特殊钢中非金属夹杂物的控制策略作者：卢春光来源：《环球市场》2018年第26期摘要：特殊钢是重大装备制造和国家重点工程建设所需的关键材料，是钢铁材料中的高技术含量产品，其生产和应用代表一个国家的工业化发展水平。

非金属夹杂物对特殊钢质量影响显著，如易引起不锈钢冷轧薄板表面线鳞缺陷的产生、导致轴承钢探伤不合及疲劳破坏、降低弹簧钢的疲劳寿命等。

因此，非金属夹杂物的合理控制是高品质特殊钢生产的关键问题之一。

关键词：特殊钢；非金属夹杂物；控制一、不锈钢中夹杂物的控制对于304不锈钢中夹杂物的控制，铝脱氧不锈钢总氧可降到很低水平，但是产生的高Al2O3类夹杂物对不锈钢危害很大。

目前，主要采用硅脱氧，低精炼渣碱度顶渣精炼控制，此类夹杂物总数量较多，但是生成的硅酸盐类夹杂物对钢质量危害低得多。

随着精炼渣碱度降低，夹杂物中Al2O3含量降低；同时，随着渣中Al2O3含量的降低，夹杂物中的Al2O3含量降低。

低碱度低Al2O3精炼渣，有利于降低夹杂物中的Al2O3含量。

初始夹杂物中的强氧化性氧化物SiO2和MnO很容易被钢中的[Al]还原，夹杂物中生成Al2O3。

因为高碱度会增加304不锈钢钢液中的[Al]含量，故夹杂物中的Al2O3含量随精炼渣碱度的增加而增加。

二、轴承钢中非金属夹杂物的控制铝脱氧轴承钢中存在的夹杂物主要是：A类硫化物夹杂、B类氧化铝夹杂、D类球状氧化物、Ds类夹杂以及钛的碳氮化物。

因此，轴承钢中非金属夹杂物控制策略为：一是减少钢中夹杂物数量；二是控制夹杂物的类型，抑制大尺寸球形Al2O3-CaO、TiN、（Ca，Mn）s夹杂的形成。

在减少钢中夹杂物数量方面采取的策略有：1、采用铝脱氧及高碱度精炼渣的强扩散脱氧技术，降低钢中氧含量；2、减少出钢过程带渣量，实现无渣出钢；防止精炼和连铸过程发生卷渣；3、利用精炼渣、吹氩、真空、电磁搅拌等方式去除钢中夹杂物；4、保护浇注过程采取氩封措施，适当增加吹气量，甚至可采取全封闭中间包，防止二次氧化发生；5、增加连铸机直立段长度，最好采用立式连铸机促进大尺寸夹杂物上浮，减少夹杂物被凝固坯壳捕捉等。
