变电站工程施工安全强制性条文执行记录表
Q/GDW248.8-2008表4.1.2续 编号： 1-1
序号
强制性条文内容
执行要素
执行情况
相关资料
《电力建设安全工作规程(变电所部分)》(DL5009.3-1997)
11
3.8.1.1起重工作
a)重大的起重、运输项目，应制定施工方案和安全技术措施。b)凡属下列情况之一者，必须办理安全施工作业票，并应有施工技术负责人在场指导，否则不得施工。1)重量达到起重机械额定负荷的95%。2)两台及以上起重机械抬吊同一物件。3)起吊精密物件、不易吊装的大件或在复杂场所进行大件吊装。4)起重机械在输电线路下方或距带电体较近时。
施工现场及危险场所应设置防护设施及警告标志
坑、沟、孔洞等处应铺设与地面平齐的盖板或设置可靠的围栏、挡板及警告标志
危险处所夜间设红灯示警
5
3.2.1.9进入施工现场的人员必须正确佩戴安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。
进入施工现场人员必须正确着装。
进入施工现场的人员正确佩戴安全帽，穿好工作服，无穿拖鞋、凉鞋、高跟鞋现象。
施工单位
内蒙古送变电有限责任公司
项目经理
侯炳义
序号
强制性条文内容
执行要素
执行情况
相关资料
《电力建设安全工作规程(变电所部分)》(DL5009.3-1997)
1
5.1.1电气安装及调试工作人员必须掌握本规程和DL408的有关部分，并每年考试一次，合格后方可参加工作。
电气安装及调试工作人员必须每年考试一次，合格后上岗
依据安装使用说明书编制施工安全措施
变压器安装施工方案
充氮变压器、电抗器未经充分排氮，严禁工作人员入内。注油时，任何人不得在排气孔处停留
序号
强制性条文内容
执行要素
执行情况
相关资料
《电力建设安全工作规程(变电所部分)》(DL5009.3-1997)
11
3.8.1.1起重工作
a)重大的起重、运输项目，应制定施工方案和安全技术措施。b)凡属下列情况之一者，必须办理安全施工作业票，并应有施工技术负责人在场指导，否则不得施工。1)重量达到起重机械额定负荷的95%。2)两台及以上起重机械抬吊同一物件。3)起吊精密物件、不易吊装的大件或在复杂场所进行大件吊装。4)起重机械在输电线路下方或距带电体较近时。
施工现场及危险场所应设置防护设施及警告标志
坑、沟、孔洞等处应铺设与地面平齐的盖板或设置可靠的围栏、挡板及警告标志
危险处所夜间设红灯示警
5
3.2.1.9进入施工现场的人员必须正确佩戴安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋。严禁酒后进入施工现场。
进入施工现场人员必须正确着装。
进入施工现场的人员正确佩戴安全帽，穿好工作服，无穿拖鞋、凉鞋、高跟鞋现象。
施工单位
内蒙古送变电有限责任公司
项目经理
侯炳义
序号
强制性条文内容
执行要素
执行情况
相关资料
《电力建设安全工作规程(变电所部分)》(DL5009.3-1997)
1
5.1.1电气安装及调试工作人员必须掌握本规程和DL408的有关部分，并每年考试一次，合格后方可参加工作。
电气安装及调试工作人员必须每年考试一次，合格后上岗
依据安装使用说明书编制施工安全措施
变压器安装施工方案
充氮变压器、电抗器未经充分排氮，严禁工作人员入内。注油时，任何人不得在排气孔处停留

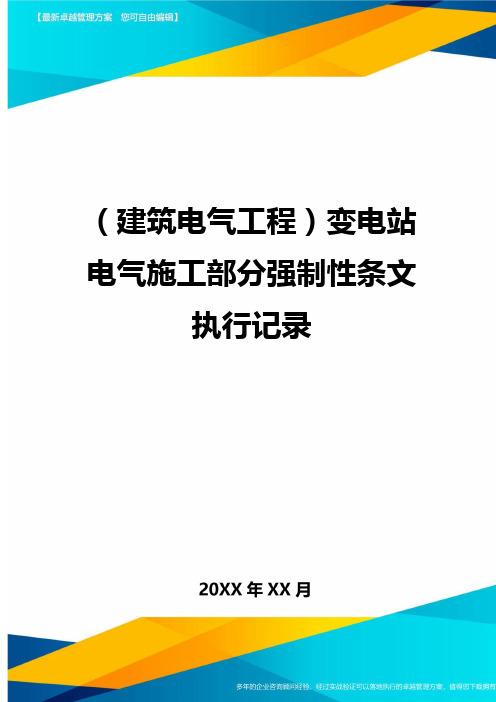

(建筑电气工程)变电站电气施工部分强制性条文执行记录精编
（建筑电气工程）变电站电气施工部分强制性条文执行记录4.2变压器4.2.1本条适用于油浸式变压器、电抗器、互感器施工质量强制性条文执行、记录。
4.2.2油浸式变压器、电抗器、互感器施工质量强制性条文执行记录见表4.2.2。
表4.2.2电力变压器施工质量强制性条文执行记录表4.2变压器4.2.1本条适用于油浸式变压器、电抗器、互感器施工质量强制性条文执行、记录。
4.2.2油浸式变压器、电抗器、互感器施工质量强制性条文执行记录见表4.2.2。
表4.2.2电力变压器施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0.2。
表5.0.2电缆施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0.2。
表5.0.2电缆施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0.2。
表5.0.2电缆施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0.2。
表5.0.2电缆施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0.2。
表5.0.2电缆施工质量强制性条文执行记录表5电缆线路施工5.0.1本条适用于电缆线路施工质量强制性条文执行、记录。
强制性条文执行检查记录表2021——变电电气工程
编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）1 4.4.1（六氟化硫断路器）在验收时，应进行下列检查： 4 断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示应正确；辅助开关动作应正确可靠。
5 密度继电器的报警、闭锁值应符合规定，电气回路传动正确。
6 六氟化硫气体压力、泄漏率和含水量应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150)及产品技术文件的规定。
26.4.1 （真空断路器和高压开关柜）在验收时，应进行下列检查：3 真空断路器与操动机构联动应正常、无卡阻现象；分、合闸指示应正确；辅助开关动作应准确、可靠。
6 高压开关柜应具备防止电气误操作的“五防”功能。
项目总工：总监理工程师：编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010）15.3.1 互感器安装时应进行下列检查：5 气体绝缘的互感器应检查气体压力或密度符合产品技术文件的要求，密封检查合格后方可对互感器充SF6气体至额定压力，静置24h后进行SF6气体含水量测量并合格。
气体密度表、继电器必须经核对性检查合格。
25.3.6 互感器的下列各部位应可靠接地：1 分级绝缘的电压互感器，其一次绕组的接地引出端子；电容式电压互感器的接地应符合产品技术文件的要求。
2 电容型绝缘的电流互感器，其一次绕组末屏的引出端子、铁芯引出接地端子。
3 互感器的外壳。
4 电流互感器的备用二次绕组端子应先短路后接地。
5 倒装式电流互感器二次绕组的金属导管。
6 应保证工作接地点有两根与主接地网不同地点连接的接地引下线。
项目总工：总监理工程师：施电表3 封闭式组合电器安装强制性条文执行检查表编号：-001工程名称单位（子单位）工程名称分部（子分部）工程名称施工单位项目经理序号强制性条文规定 执行情况相关资料 《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）15.2.7 GIS元件的安装应在制造厂技术人员指导下按产品技术文件要求进行，并应符合下列要求：6 预充氮气的箱体应先经排氮，然后充干燥空气，箱体内空气中的氧气含量必须达到18%以上时，安装人员才允许进入内部进行检查或安装。

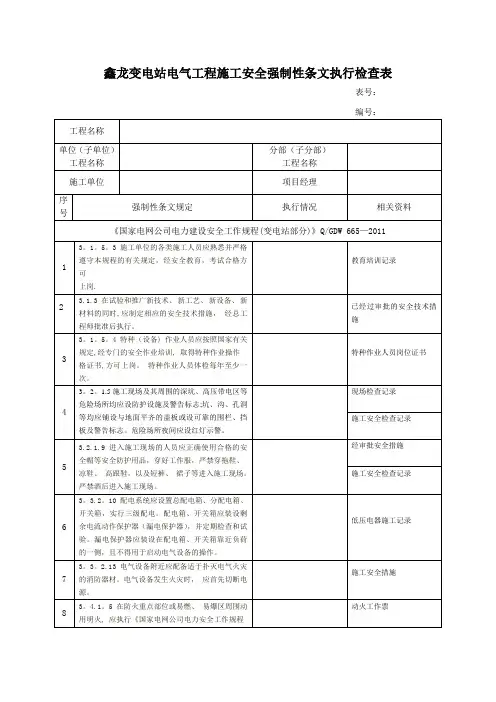

变电站电气工程施工安全强制性条文执行检查表
特种作业人员岗位证书
4
3。2。1.5施工现场及其周围的深坑、高压带电区等危险场所均应设防护设施及警告标志;坑、沟、孔洞等均应铺设与地面平齐的盖板或设可靠的围栏、挡板及警告标志。危险场所夜间应设红灯示警。
现场检查记录
施工安全检查记录
5
3.2.1.9 进入施工现场的人员应正确使用合格的安全帽等安全防护用品，穿好工作服，严禁穿拖鞋、
动火工作票
安全施工措施
9
储存易燃、易爆、液体或气体仓库的保管人员,严禁穿用丝绸、合成纤维等易产生静电的材料制成的服装入库。
安全施工措施
10
3.6.1.8 高处作业应系好安全帽、 安全带（绳）， 安全带(绳) 应挂在上方的牢固可靠处。 高处作业人员应衣着灵便，衣袖、 裤脚应扎紧，穿软底鞋。 在作业过程中，高处作业人员应随时检查安全带（
挂接地线时应先接接地端，再接设备端,拆接地线时顺序相反。
安全施工措施
施工交底记录
23
5.3.1。1 油浸变压器、 电抗器、 互感器安装
a） 大型油浸变压器、 电抗器安装前应依据安装使用说明书编写安全技术措施；
b） 充氮变压器、 电抗器未经充分排氮（其气体含氧密度≤18% ), 严禁施工人员入内。 充氮变压器注油排氮时,任何人不得在排气孔处停留；
c） 大型油浸变压器、 电抗器在油务处理过程中，外壳及各侧绕组应可靠接地；
j) 储油和油处理设备应可靠接地, 防止静电火花; 现场应配备足够可靠的消防器材， 并制定明确的消防责任制，场地应平整、 清洁,10m范围内不得有火种及易燃易爆物品；
经审批的安全施工措施
安全施工交底
安全施工措施
安全检查记录
安全器材台账
上岗.
教育培训记录
4
3。2。1.5施工现场及其周围的深坑、高压带电区等危险场所均应设防护设施及警告标志;坑、沟、孔洞等均应铺设与地面平齐的盖板或设可靠的围栏、挡板及警告标志。危险场所夜间应设红灯示警。
现场检查记录
施工安全检查记录
5
3.2.1.9 进入施工现场的人员应正确使用合格的安全帽等安全防护用品，穿好工作服，严禁穿拖鞋、
动火工作票
安全施工措施
9
储存易燃、易爆、液体或气体仓库的保管人员,严禁穿用丝绸、合成纤维等易产生静电的材料制成的服装入库。
安全施工措施
10
3.6.1.8 高处作业应系好安全帽、 安全带（绳）， 安全带(绳) 应挂在上方的牢固可靠处。 高处作业人员应衣着灵便，衣袖、 裤脚应扎紧，穿软底鞋。 在作业过程中，高处作业人员应随时检查安全带（
挂接地线时应先接接地端，再接设备端,拆接地线时顺序相反。
安全施工措施
施工交底记录
23
5.3.1。1 油浸变压器、 电抗器、 互感器安装
a） 大型油浸变压器、 电抗器安装前应依据安装使用说明书编写安全技术措施；
b） 充氮变压器、 电抗器未经充分排氮（其气体含氧密度≤18% ), 严禁施工人员入内。 充氮变压器注油排氮时,任何人不得在排气孔处停留；
c） 大型油浸变压器、 电抗器在油务处理过程中，外壳及各侧绕组应可靠接地；
j) 储油和油处理设备应可靠接地, 防止静电火花; 现场应配备足够可靠的消防器材， 并制定明确的消防责任制，场地应平整、 清洁,10m范围内不得有火种及易燃易爆物品；
经审批的安全施工措施
安全施工交底
安全施工措施
安全检查记录
安全器材台账
上岗.
教育培训记录
变电站电气工程强条执行记录文本

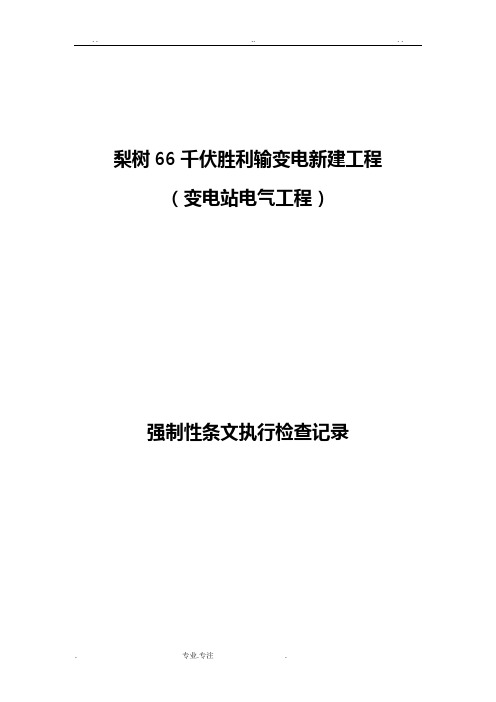

梨树66千伏胜利输变电新建工程（变电站电气工程）强制性条文执行检查记录监理项目部日期：2011年5月30日表4.1.2 断路器施工强制性条文执行检查记录表编号：01表4.2.2 电力变压器施工强制性条文执行检查记录表编号：02表4.2.2 电力变压器施工强制性条文执行检查记录表编号：03表4.3.2 母线施工强制性条文执行检查记录表编号：04表5.0.2 电缆施工强制性条文执行检查记录表编号：05表6.1.2 变电站设备接地强制性条文执行检查记录表编号：06表6.2.2 室内外接地网施工强制性条文执行检查记录表编号：07表6.3.2 接地线连接强制性条文执行检查记录表编号：08表6.4.2 重要设备和设备架构接地施工强制性条文执行检查记录表编号：09表6.5.2 电缆接地施工强制性条文执行检查记录表编号：10表6.6.2 电气装置本体接地施工强制性条文执行检查记录表编号：11表6.7.2 变电站附属及二次设备接地施工强制性条文执行检查记录表编号：12表6.8.2 接地体焊接施工强制性条文执行检查记录表编号：13表6.9.2GIS接地线施工强制性条文执行检查记录表编号：14表6.10.2 避雷针（带、网）施工强制性条文执行检查记录表编号：15表6.12.2 输电线路杆塔的接地施工强制性条文执行检查记录表编号：16表6.13.2 通信站和微波站二次系统接地施工强制性条文执行检查记录表编号：17表6.14.2 配电装置接地施工强制性条文执行检查记录表编号：18表8.0.2 盘、柜安装施工强制性条文执行检查记录表编号：18表9.0.2 35kV及以下架空电力线路施工强制性条文执行检查记录表编号：19表13.2.2 电力变压器试验强制性条文执行检查记录表编号：20表13.3.2 电抗器及消弧线圈试验强制性条文执行检查记录表编号：21表13.4.2 互感器试验强制性条文执行检查记录表编号：22表13.5.2 真空断路器试验强制性条文执行检查记录表编号：23表13.6.2 六氟化硫断路器试验强制性条文执行检查记录表编号：24表13.7.2 六氟化硫封闭式组合电器试验强制性条文执行检查记录表编号：25表13.8.2 电力电缆线路试验强制性条文执行检查记录表编号：26表13.9.2 避雷器试验强制性条文执行检查记录表编号：27表13.11.2 接地装置试验强制性条文执行检查记录表编号：28。
变电站工程强条执行记录

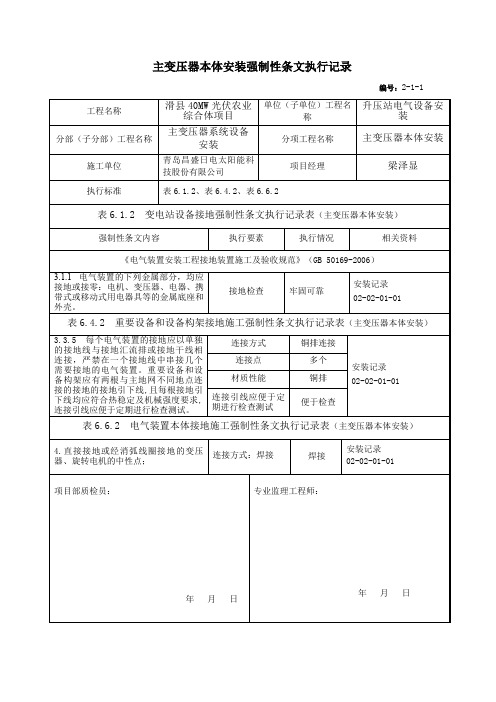

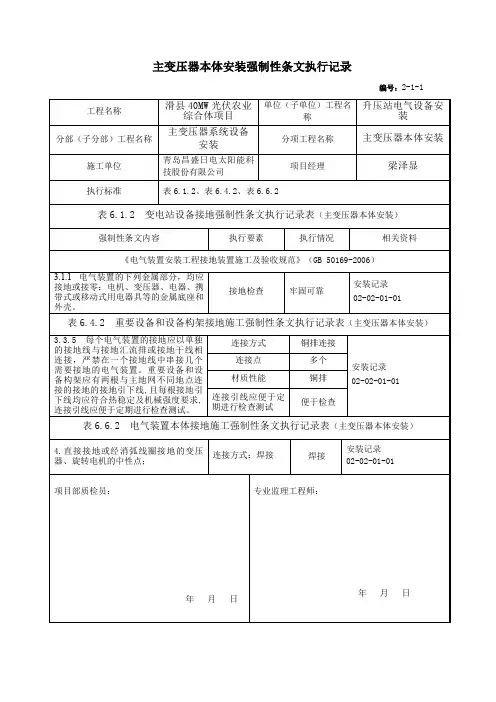

主变压器本体安装强制性条文执行记录编号：2-1-1主变压器器身检查强制性条文执行记录主变压器注油及密封试验强制性条文执行记录主变压器整体检查强制性条文执行记录中性点隔离开关安装强制性条文执行记录中性点电流互感器.避雷器安装强制性条文执行记录控制柜及端子箱检查安装强制性条文执行记录软母线安装强制性条文执行记录支柱绝缘子安装强制性条文执行记录编号：2-2-5硬母线安装强制性条文执行记录穿墙套管强制性条文执行记录控制及保护和自动化屏安装安装强制性条文执行记录控制及保护和自动化屏安装安装强制性条文执行记录控制及保护和自动化屏安装安装强制性条文执行记录蓄电池组安装强制性条文执行记录主控及直流设备蓄电池安装强制性条文执行记录隔离开关及接地开关安装强制性条文执行记录断路器安装强制性条文执行记录电流互感器安装强制性条文执行记录电压互感器安装强制性条文执行记录避雷器安装强制性条文执行记录绝缘子安装强制性条文执行记录编号：2-6-6母线及引下线跳线安装母线及引下线跳线安装强制性条文执行记录控制柜及就地箱安装强制性条文执行记录站用配电装置变压器安装强制性条文执行记录编号：2-8-1PC(动力中心)盘安装强制性条文执行记录编号：2-9-1控制柜安装强制性条文执行记录小接地电阻柜安装强制性条文执行记录电缆架安装强制性条文执行记录编号：2-12-1屋内电缆敷设强制性条文执行记录编号：2-13-1屋外电缆敷设强制性条文执行记录电力电缆终端制作及安装强制性条文执行记录编号：2-14-1电缆防火与阻燃强制性条文执行记录避雷针及引下线安装强制性条文执行记录编号：2-17-1屋外接地装置安装强制性条文执行记录屋内接地装置安装强制性条文执行记录编号：2-18-2。
变电站电气工程施工安全强制性条文执行计划表
3.1
#1主变间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.2
城东间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.3
峰尾Ⅰ间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.4
峰尾Ⅱ间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.5
惠安间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
#1蓄电池组安装
●
○
表4.1.2、表4.3.2
2.2
#2蓄电池组安装
●
○
表4.1.2、表4.3.2
3
10kV配电装置安装
○
●
○
表4.1.2、表4.3.2
1
#1主变10kV侧进出线间隔安装
●
○
表4.1.2、表4.3.2
2
铁构架及网门安装
●
○
表4.1.2、表4.3.2
4.1
220kV封闭式组合电器安装
○
10
＃1主变压器带电试运
●
○
表4.1.2、表4.3.2
2
主控及直流设备安装
○
●
○
表4.1.2、表4.3.2
1.1
主控楼继电器小室设备安装
●
○
表4.1.2、表4.3.2
1.2
控制设备室设备安装
●
○
表4.1.2、表4.3.2
1.3
220kV及110kV继电器小室设备安装
●
○
表4.1.2、表4.3.2
2.1
●
○
#1主变间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.2
城东间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.3
峰尾Ⅰ间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.4
峰尾Ⅱ间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
3.5
惠安间隔就地控制设备安装
●
○
表4.1.2、表4.3.2
#1蓄电池组安装
●
○
表4.1.2、表4.3.2
2.2
#2蓄电池组安装
●
○
表4.1.2、表4.3.2
3
10kV配电装置安装
○
●
○
表4.1.2、表4.3.2
1
#1主变10kV侧进出线间隔安装
●
○
表4.1.2、表4.3.2
2
铁构架及网门安装
●
○
表4.1.2、表4.3.2
4.1
220kV封闭式组合电器安装
○
10
＃1主变压器带电试运
●
○
表4.1.2、表4.3.2
2
主控及直流设备安装
○
●
○
表4.1.2、表4.3.2
1.1
主控楼继电器小室设备安装
●
○
表4.1.2、表4.3.2
1.2
控制设备室设备安装
●
○
表4.1.2、表4.3.2
1.3
220kV及110kV继电器小室设备安装
●
○
表4.1.2、表4.3.2
2.1
●
○
变电站电气安装强制性条文执行计划
表2升压站电气安装工程施工强制性条文执行计划表
表2升压站电气工程施工强制性条文执行计划表工程名称：代字营200MW农光互补光伏发电项目EPC总承包工程
高压电器施工工程质量强制性条文执行表
电力变压器、互感器施工工程质量强制性条文执行表
编号：施电表2
母线安装工程质量强制性条文执行表
编号：施电表3
编号：施电表4
编号：施电表5
盘、柜安装工程质量强制性条文执行表
编号：施电表6
低压电器安装工程质量强制性条文执行表
编号：施电表7
升压站电气安装及调试工程质量强制性条文执行表
编号：施电表8
建筑电气照明工程质量强制性条文执行表
编号：施电表9。
变电站电气施工部分强制性条文执行记录【范本模板】
4.2 变压器4.2。
1 本条适用于油浸式变压器、电抗器、互感器施工质量强制性条文执行、记录.4.2。
2 油浸式变压器、电抗器、互感器施工质量强制性条文执行记录见表4.2.2。
表4。
2。
2 电力变压器施工质量强制性条文执行记录表4.2 变压器4。
2.1 本条适用于油浸式变压器、电抗器、互感器施工质量强制性条文执行、记录。
4.2.2 油浸式变压器、电抗器、互感器施工质量强制性条文执行记录见表4。
2.2。
5 电缆线路施工5。
0.1 本条适用于电缆线路施工质量强制性条文执行、记录。
5。
0.2 电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0。
2。
5 电缆线路施工5.0。
1 本条适用于电缆线路施工质量强制性条文执行、记录.5。
0.2 电缆支（桥)架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5。
0.2。
5 电缆线路施工5。
0.1 本条适用于电缆线路施工质量强制性条文执行、记录.5.0。
2 电缆支（桥)架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5。
0。
2。
5 电缆线路施工5.0.1 本条适用于电缆线路施工质量强制性条文执行、记录。
5。
0。
2 电缆支(桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5。
0.2。
5 电缆线路施工5。
0.1 本条适用于电缆线路施工质量强制性条文执行、记录.5。
0。
2 电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5。
0.2.表5。
0.2 电缆施工质量强制性条文执行记录表5 电缆线路施工5。
0。
1 本条适用于电缆线路施工质量强制性条文执行、记录。
5.0.2 电缆支（桥）架安装、直埋电缆敷设以及电缆防火施工质量强制性条文执行记录见表5.0。
2。
6 接地装置施工6.1 变电站设备接地6.1.1 本条适用于变电站设备接地的强制性条文执行、记录。
6。
1。
2 变电站设备接地的强制性条文执行记录见表6。
电气新强条执行记录表

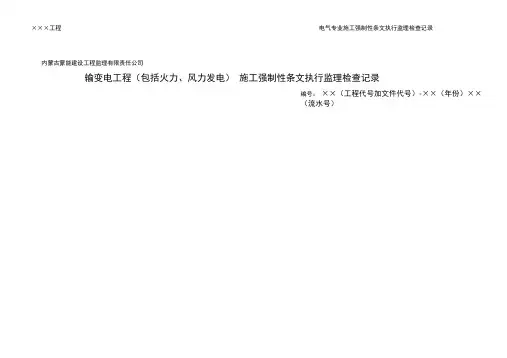

电气专业施工强制性条文执行监理检查记录×××工程内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第 1 页共53 页内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第2 页共53 页输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第 3 页共53 页电气专业施工强制性条文执行监理检查记录×××工程输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）第 4 页共53 页内蒙古蒙能建设工程监理有限责任公司电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第 5 页共53 页电气专业施工强制性条文执行监理检查记录内蒙古蒙能建设工程监理有限责任公司 ×××工程 第 6 页 共53 页电气专业施工强制性条文执行监理检查记录×××工程输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第7 页共53 页电气专业施工强制性条文执行监理检查记录×××工程内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第8 页共53 页输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司第9 页共53 页输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第10 页共53电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第11 页共53电气专业施工强制性条文执行监理检查记录输变电工程（包括火力、风力发电） 施工强制性条文执行监理检查记录编号： ××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司 页×××工程 第 12 页 共 53电气专业施工强制性条文执行监理检查记录×××工程内蒙古蒙能建设工程监理有限责任公司页第13 页共53电气专业施工强制性条文执行监理检查记录×××工程内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第14 页共53电气专业施工强制性条文执行监理检查记录输变电工程（包括火力、风力发电） 施工强制性条文执行监理检查记录编号： ××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司×××工程 第 15 页 共 53页电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第16 页共53电气专业施工强制性条文执行监理检查记录输变电工程（包括火力、风力发电） 施工强制性条文执行监理检查记录编号： ××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司×××工程 第 17 页 共 53页电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公第18 页共53司页输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第19 页共53内蒙古蒙能建设工程监理有限责任公司页第20 页共53电气专业施工强制性条文执行监理检查记录输变电工程（包括火力、风力发电） 施工强制性条文执行监理检查记录编号： ××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司×××工程 第 21 页 共 53页电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第22 页共53电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第23 页共53电气专业施工强制性条文执行监理检查记录输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录内蒙古蒙能建设工程监理有限责任公司 页×××工程 第 24 页 共 53编号： ××（工程代号加文件代号）-××（年份）××（流水号）电气装置安装工程 接地装置施工及验收规范》 GB 50169-执行标准名称及编内蒙古蒙能建设工程监理有限责任公司 第 25 页 共 53工程名称×××单位工程名称 ×××分部工程名称 ×××分项工程名称 避雷针（带、网）施工（ 2）内蒙古蒙能建设工程监理有限责任公司输变电工程（包括火力、风力发电） 施工强制性条文执行监理检查记录编号： ××（工程代号加文件代号）-××（年份）××（流水号）电气装置安装工程 接地装置施工及验收规范》 GB 50169-执行标准名称及编内蒙古蒙能建设工程监理有限责任公司 第 26 页 共 53工程名称×××单位工程名称 ×××分部工程名称×××分项工程名称 携带式和移动电气设备接地施工输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）第27 页共53内蒙古蒙能建设工程监理有限责任公司页电气专业施工强制性条文执行监理检查记录×××工程输变电工程（包括火力、风力发电）施工强制性条文执行监理检查记录编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公司页第28 页共53电气专业施工强制性条文执行监理检查记录×××工程编号：××（工程代号加文件代号）-××（年份）××（流水号）内蒙古蒙能建设工程监理有限责任公第29 页共53司页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站电气工程质量强制性条文执行记录表(DOC 37页)附录 E（规范性附录）变电站电气工程质量强制性条文执行记录表电力变压器施工质量强制性条文执行记录表表E.1工程名称施工单元施工单位项目经理执行标准《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990检查项目电力变压器强制性条文执行内容执行情况相关资料第2.3.2条当含氧量未达到18%以上时，人员不得进入。

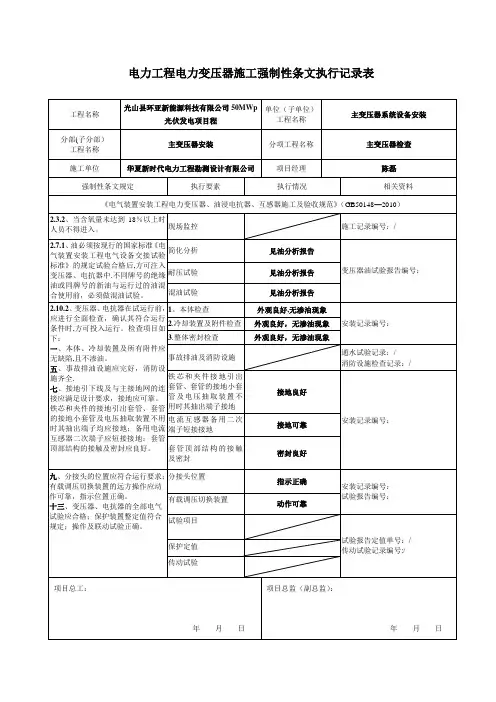

现场监控变压器安装检验报告编号:3第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器中。
