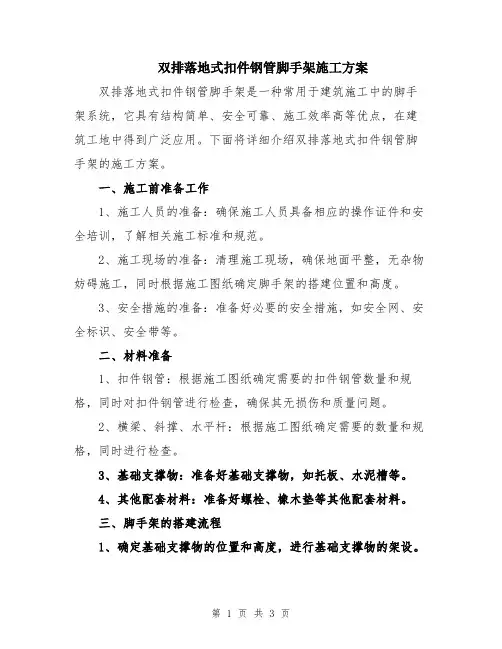

双排落地式扣件钢管脚手架施工方案双排落地式扣件钢管脚手架是一种常用于建筑施工中的脚手架系统，它具有结构简单、安全可靠、施工效率高等优点，在建筑工地中得到广泛应用。
下面将详细介绍双排落地式扣件钢管脚手架的施工方案。
一、施工前准备工作1、施工人员的准备：确保施工人员具备相应的操作证件和安全培训，了解相关施工标准和规范。
2、施工现场的准备：清理施工现场，确保地面平整，无杂物妨碍施工，同时根据施工图纸确定脚手架的搭建位置和高度。
3、安全措施的准备：准备好必要的安全措施，如安全网、安全标识、安全带等。
二、材料准备1、扣件钢管：根据施工图纸确定需要的扣件钢管数量和规格，同时对扣件钢管进行检查，确保其无损伤和质量问题。
2、横梁、斜撑、水平杆：根据施工图纸确定需要的数量和规格，同时进行检查。
3、基础支撑物：准备好基础支撑物，如托板、水泥槽等。
4、其他配套材料：准备好螺栓、橡木垫等其他配套材料。
三、脚手架的搭建流程1、确定基础支撑物的位置和高度，进行基础支撑物的架设。
2、根据施工图纸确定脚手架的高度和长度，然后在基础支撑物上搭建第一层扣件钢管架。
3、根据施工图纸确定脚手架的位置和高度，然后在第一层扣件钢管架上搭建第二层扣件钢管架。
4、在第二层扣件钢管架上搭建横梁和斜撑，确保脚手架的稳定性。
5、根据施工需要，在扣件钢管架上添加水平杆和其他配套材料。
6、对搭建好的脚手架进行检查，确保脚手架的稳定性和安全性。
7、安装脚手架的安全措施，如安全网、安全标识、安全带等。
四、脚手架的使用与拆除1、脚手架的使用：在搭建好的脚手架上进行施工工作，同时要注意安全措施和操作规范，避免发生意外事故。
2、脚手架的拆除：在施工完成后，按照相反的顺序进行拆除，先拆除水平杆和斜撑，然后拆除扣件钢管架，最后拆除基础支撑物。
3、拆除过程中要注意安全，避免扣件钢管和其他材料的坠落造成人员伤害。
五、脚手架的维护与保养1、定期检查：定期检查脚手架的稳定性和完整性，发现问题及时修复。

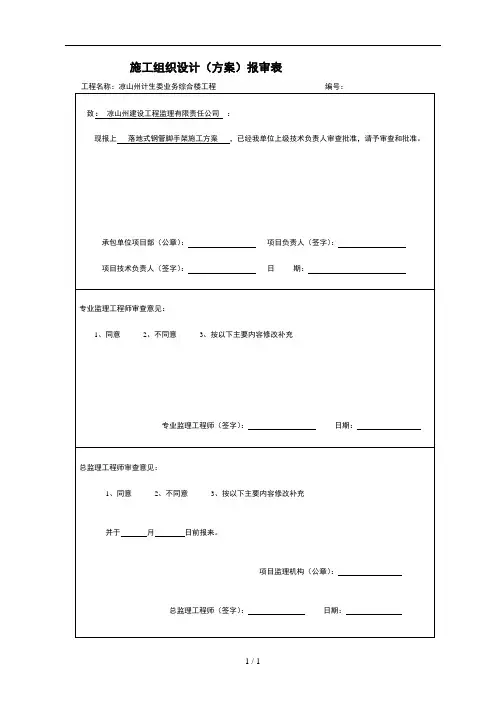

施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：致：凉山州建设工程监理有限责任公司：现报上落地式钢管脚手架施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。
承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。
项目监理机构（公章）：总监理工程师（签字）：日期：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。
建筑总面积2128.34㎡，框架五层。
±0.00以上檐高16.8m，室外地坪最低处－1.55m。
建筑物的总周长约110m。
现场表层土质为回填土。
周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。
二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。
木脚手板和其它材料由项目部自行采购。
1、主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆240根租赁6m长管剪刀撑70根租赁3m长管调整接头位置40根租赁1.5m短管横向水平杆400根租赁2.5m短管连墙杆140根租赁1.5m短管连墙件柱箍140根租赁垫木基础垫板、防210块采购护、脚手板直角扣件2000个租赁旋转扣件300个租赁对接扣件240个租赁1.8m×6m安全网300张采购扎丝架子工自备材料视工程进度分阶段组织进场。
落地式双排钢管脚手架施工方案一、施工前准备工作1.脚手架搭设方案的编制：根据工地实际情况，制定脚手架搭设方案，包括搭设位置、高度、规格、承载力等要求。
2.施工组织设计：制定施工组织方案，明确施工责任、安全措施和监督要求。
3.脚手架材料准备：确保所有所需的脚手架材料及配件齐全，并进行验收。
二、脚手架搭设1.地基处理：对搭设脚手架的地基进行处理，确保地基平整、坚实，防止脚手架在使用过程中出现倾斜或下沉。
2.安装立柱：按照搭设方案要求，将立柱按规格和间距竖立在地基上，并进行固定。
3.安装水平杆和竖向杆：在立柱之间的适当位置设置水平杆和竖向杆，保证整个脚手架的稳定性。
4.安装水平踏板：水平踏板的安装要求平整、牢固，能够承受工人的踩踏。
5.安装斜杆：根据需要，在脚手架的侧面安装斜杆，增加脚手架的稳定性。
6.安装扶手和安全网：在脚手架的外侧安装扶手和安全网，确保工人的安全。
7.检查验收：在施工结束后，对搭设好的脚手架进行检查验收，确保脚手架符合使用要求。
三、脚手架拆除1.施工结束后，按照逆序进行拆除，先拆除安全网和扶手，然后拆除斜杆、水平踏板、竖向杆和水平杆。
2.将拆除下来的材料进行清点，检查是否存在破损或损坏的情况。
3.拆除后对立柱进行清理，确保无杂物或残留物。
4.拆除的材料要分类堆放，方便后续的清点和整理工作。
四、安全措施1.施工过程中要确保工人正确佩戴安全帽，并配备相应的安全绳、安全带等防护装备。
2.脚手架的稳定性要得到保证，搭设过程中需要根据需要加装斜杆、水平杆和竖向杆，确保整个脚手架结构的稳定。
3.在脚手架的外侧安装安全网和扶手，防止工人从脚手架上坠落。
4.在脚手架的进出口设置安全网门，保证工人进出脚手架的安全。
5.定期检查和维护脚手架，确保脚手架的安全使用。
以上就是落地式双排钢管脚手架的施工方案，通过合理的搭设和拆除工作，结合安全措施的采取，能够保证施工过程中的安全和稳定。
在实际施工中，应严格按照方案要求进行操作，并定期对脚手架进行检查和维护，确保脚手架的安全性能。

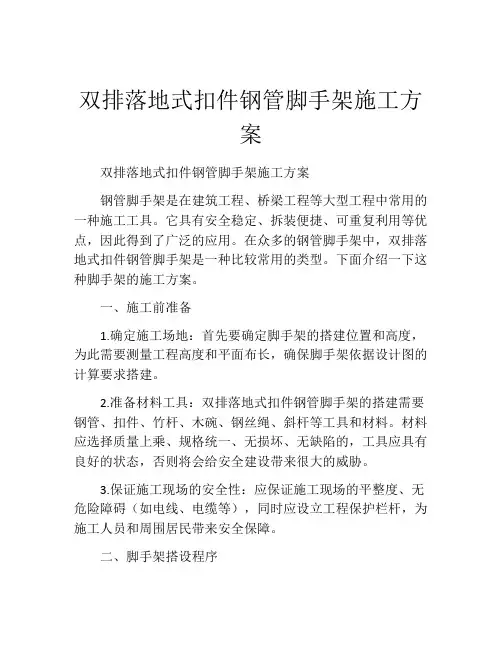

双排落地式扣件钢管脚手架施工方案双排落地式扣件钢管脚手架施工方案钢管脚手架是在建筑工程、桥梁工程等大型工程中常用的一种施工工具。
它具有安全稳定、拆装便捷、可重复利用等优点，因此得到了广泛的应用。
在众多的钢管脚手架中，双排落地式扣件钢管脚手架是一种比较常用的类型。
下面介绍一下这种脚手架的施工方案。
一、施工前准备1.确定施工场地：首先要确定脚手架的搭建位置和高度，为此需要测量工程高度和平面布长，确保脚手架依据设计图的计算要求搭建。
2.准备材料工具：双排落地式扣件钢管脚手架的搭建需要钢管、扣件、竹杆、木碗、钢丝绳、斜杆等工具和材料。
材料应选择质量上乘、规格统一、无损坏、无缺陷的，工具应具有良好的状态，否则将会给安全建设带来很大的威胁。
3.保证施工现场的安全性：应保证施工现场的平整度、无危险障碍（如电线、电缆等），同时应设立工程保护栏杆，为施工人员和周围居民带来安全保障。
二、脚手架搭设程序1.设置基础：确定好钢管脚手架的起始点，进行基础设置。
基础设置的目的是为了保证脚手架可以牢固地固定在地面上，以此支撑工程的整体施工。
基础应由扣件基础、落地锚固（尼龙锚固、灰土锚固、铁钉锚固）组成。
2.架设立杆：将钢管垂直地插入扣件中，并设置垂直度，保证脚手架的稳定性。
3.设置水平横杆：根据设计图计算，把水平横杆架设到竖杆上方，固定好扣件。
4.搭建竖向支撑框架：在水平横杆的两侧设置竖向支撑框架，保证其垂直性和水平性，增强脚手架的整体稳定性。
5.安装横向梁：按照计算好的跨距，安装横向梁，使整个脚手架结构更加坚固。
此时需要特别注意结构的水平性。
6.固定平台：按照设计图要求布置钢管平台板，并将平台板高度调整至正常施工高度。
平台板一般应保证其坚固性、防滑性和防止积水的凸起，保证工人的安全。
镶进平台的钢板应松紧适当，不得出现松动、移位等现象。
7.加装支撑架：钢管脚手架的支撑架必须经过稳固、牢固的设置，保证脚手架不失去平衡，由此产生的经济、时间和其他不良后果才能失去。

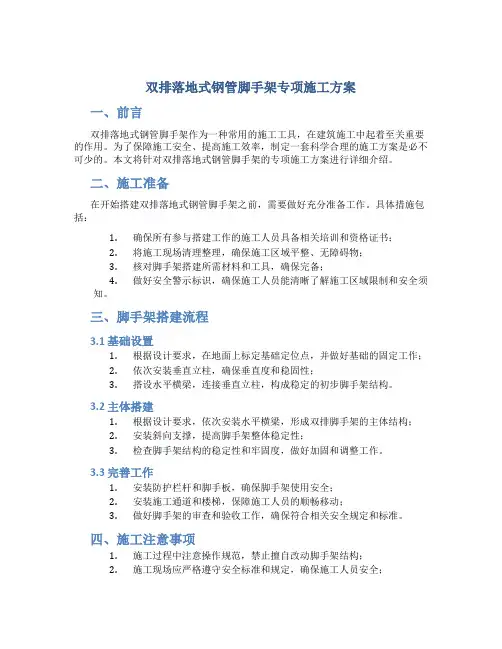

双排落地式钢管脚手架专项施工方案一、前言双排落地式钢管脚手架作为一种常用的施工工具，在建筑施工中起着至关重要的作用。
为了保障施工安全、提高施工效率，制定一套科学合理的施工方案是必不可少的。
本文将针对双排落地式钢管脚手架的专项施工方案进行详细介绍。
二、施工准备在开始搭建双排落地式钢管脚手架之前，需要做好充分准备工作。
具体措施包括：1.确保所有参与搭建工作的施工人员具备相关培训和资格证书；2.将施工现场清理整理，确保施工区域平整、无障碍物；3.核对脚手架搭建所需材料和工具，确保完备；4.做好安全警示标识，确保施工人员能清晰了解施工区域限制和安全须知。
三、脚手架搭建流程3.1 基础设置1.根据设计要求，在地面上标定基础定位点，并做好基础的固定工作；2.依次安装垂直立柱，确保垂直度和稳固性；3.搭设水平横梁，连接垂直立柱，构成稳定的初步脚手架结构。
3.2 主体搭建1.根据设计要求，依次安装水平横梁，形成双排脚手架的主体结构；2.安装斜向支撑，提高脚手架整体稳定性；3.检查脚手架结构的稳定性和牢固度，做好加固和调整工作。
3.3 完善工作1.安装防护栏杆和脚手板，确保脚手架使用安全；2.安装施工通道和楼梯，保障施工人员的顺畅移动；3.做好脚手架的审查和验收工作，确保符合相关安全规定和标准。
四、施工注意事项1.施工过程中注意操作规范，禁止擅自改动脚手架结构；2.施工现场应严格遵守安全标准和规定，确保施工人员安全；3.定期检查脚手架结构，发现问题及时处理；4.预防施工过程中的高空坠落和物体打击风险，做好安全防护措施；5.完工后及时撤除脚手架，确保施工区域安全和整洁。
五、总结双排落地式钢管脚手架在建筑施工中扮演着重要角色，正确搭建和使用脚手架对保障施工安全和提高施工效率至关重要。
本文介绍了双排脚手架的专项施工方案，希望能对相关从业人员提供参考和帮助。
建议在实际施工中，严格按照施工方案执行，确保施工顺利进行并保障人员安全。
双排钢管落地式脚手架施工方案
一、方案简介
双排钢管落地式脚手架是建筑施工中常用的支撑设备，能够提供平稳的工作平台，方便施工人员进行高空作业。
本文将介绍双排钢管落地式脚手架的施工方案，包括搭建与拆除流程、安全注意事项等内容。
二、搭建流程
1. 准备工作
在搭建双排钢管落地式脚手架之前，需要做好以下准备工作： - 检查脚手架材料的完好性； - 划清搭建区域的边界线； - 确保搭建人员具备相关操作培训。
2. 搭建步骤
步骤一：定位支撑点
首先确定脚手架的支撑点，确保支撑点的稳固性和承重能力。
步骤二：安装底座
安装底座时，应根据设计要求选择合适的基础支撑方式，如螺栓固定或加固垫木。
步骤三：竖杆设置
根据设计要求，在底座上设置垂直立杆，确保立杆之间的水平和垂直度。
步骤四：横向连接
在立杆之间设置横向杆连接，确保整个脚手架结构稳固。
步骤五：搭设横向平台
在立杆横向连接的位置搭设水平平台，确保平台的均匀连接和承载能力。
三、拆除流程
1. 拆除顺序
在拆除双排钢管落地式脚手架时，应按照以下顺序进行： 1. 拆除平台； 2. 拆除横向连接杆； 3. 拆除立杆； 4. 拆除底座。
2. 安全注意事项
•在搭建和拆除脚手架时，应穿戴好安全防护装备，如安全带、安全帽等；
•搭建和使用过程中，应定期检查脚手架的结构和支撑点，确保安全；
•避免超载使用，严禁在未经验收合格的情况下使用。
四、总结
双排钢管落地式脚手架在建筑施工中扮演着重要的角色，正确的施工方案是确保施工安全和效率的关键。
施工人员应严格按照搭建和拆除流程操作，保障施工的安全顺利进行。
施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。
建筑总面积2128.34㎡，框架五层。
±0.00以上檐高16.8m，室外地坪最低处－1.55m。
建筑物的总周长约110m。
现场表层土质为回填土。
周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。
二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。
木脚手板和其它材料由项目部自行采购。
1、主要材料计划如下表：材料视工程进度分阶段组织进场。
2、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。
3、项目部应配备如下检查工具（可借用，但应符合要求）：4、施工进度计划根据土建主体施工进度同步进行。
四、施工工艺及安全保证措施施工前应向架子工进行安全技术交底。
人员变动后应重新交底。
1、纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。
接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
本工程使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在纵向水平杆上。
2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
横向水平杆两端均应采用直角扣件固定在纵向水平杆上。

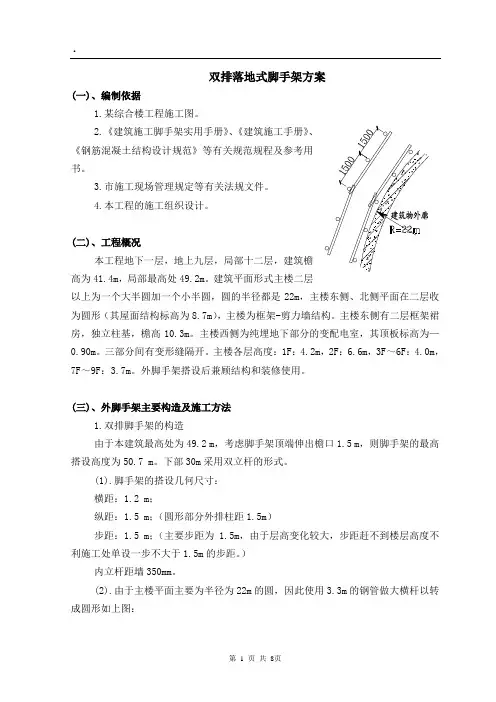

双排落地式脚手架方案(一)、编制依据1.某综合楼工程施工图。
2.《建筑施工脚手架实用手册》、《建筑施工手册》、《钢筋混凝土结构设计规范》等有关规范规程及参考用书。
3.市施工现场管理规定等有关法规文件。
4.本工程的施工组织设计。
(二)、工程概况本工程地下一层，地上九层，局部十二层，建筑檐高为41.4m，局部最高处49.2m。
建筑平面形式主楼二层以上为一个大半圆加一个小半圆，圆的半径都是22m，主楼东侧、北侧平面在二层收为圆形（其屋面结构标高为8.7m），主楼为框架-剪力墙结构。
主楼东侧有二层框架裙房，独立柱基，檐高10.3m。
主楼西侧为纯埋地下部分的变配电室，其顶板标高为—0.90m。
三部分间有变形缝隔开。
主楼各层高度：1F：4.2m，2F：6.6m，3F～6F：4.0m，7F～9F：3.7m。
外脚手架搭设后兼顾结构和装修使用。
(三)、外脚手架主要构造及施工方法1.双排脚手架的构造由于本建筑最高处为49.2 m，考虑脚手架顶端伸出檐口1.5 m，则脚手架的最高搭设高度为50.7 m。
下部30m采用双立杆的形式。
(1).脚手架的搭设几何尺寸：横距：1.2 m；纵距：1.5 m；（圆形部分外排柱距1.5m）步距：1.5 m；（主要步距为 1.5m，由于层高变化较大，步距赶不到楼层高度不利施工处单设一步不大于1.5m的步距。
）内立杆距墙350mm。
(2).由于主楼平面主要为半径为22m的圆，因此使用3.3m的钢管做大横杆以转成圆形如上图：(3).剪刀撑按60度，间隔4跨连续全高设置，在30m以下使用双杆；横向支撑在脚手架拐角处，中间每隔6跨设置，设在有连墙件的跨，且沿高度方向呈之字布置。
(4).连墙件使用刚性连墙件，水平距离为4.5 m，垂直距离随楼层标高。
在有外混凝土墙处利用大模板所留DN40穿墙螺栓孔，用连墙钢管和铁件焊接如右下图。
框架部分在结构框架梁施工时按连墙件水平间距预埋钢管，脚手架搭设到此位置时，与预埋钢管相连接。
施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：致：凉山州建设工程监理有限责任公司：现报上落地式钢管脚手架施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。
承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。
项目监理机构（公章）：总监理工程师（签字）：日期：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。
建筑总面积2128.34㎡，框架五层。
±0.00以上檐高16.8m，室外地坪最低处－1.55m。
建筑物的总周长约110m。
现场表层土质为回填土。
周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。
二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。
木脚手板和其它材料由项目部自行采购。
1、主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆240根租赁6m长管剪刀撑70根租赁3m长管调整接头位置40根租赁1.5m短管横向水平杆400根租赁2.5m短管连墙杆140根租赁1.5m短管连墙件柱箍140根租赁垫木基础垫板、防210块采购护、脚手板直角扣件2000个租赁旋转扣件300个租赁对接扣件240个租赁1.8m×6m安全网300张采购扎丝架子工自备材料视工程进度分阶段组织进场。

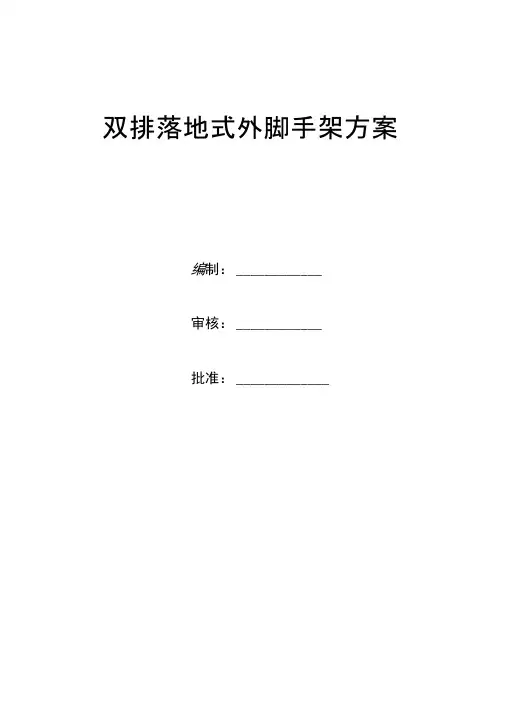

双排落地式外脚手架方案编制：____________审核：____________批准：_____________双排落地式外脚手架搭设方案、工程概况、材料准备1、脚手架钢管应采用3号普通钢管，其质量应符合《碳素结构钢》［GB/T700］中Q235-A级钢的规定。
3、钢管的检查应符合下列规定：应有产品质量合格证；应有质量检验报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管的外径、壁厚、端面等的偏差，应分别符合《建筑施工扣件式钢管脚手架安全技术规范》第8.1.5条的规定；钢管必须涂有防锈漆。
4. 扣件的验收应符合下列规定：新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。
当对扣件质量有怀疑时，应按规定抽样检测；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进行防锈处理。
5. 脚手板的检查应符合下列规定: 木脚手板的宽度不宜小于200mm ，厚度不应小于50mm ，应采用杉木或松木制作，其材质应符合《木结构设计规范》中U级材质的规定；两端应各设直径为4mm的镀锌钢丝箍两道；腐朽的脚手板不得使用，板面的扭曲w 5mm。
三、基础处理1．回填土应分层夯实，回填土应满足填方的强度和稳定性要求及设计规定的密实度要求；2．脚手架底座底面标高应高于自然地坪200mm ，并自建筑物向自然地坪做10% 的坡度，以利于排水。
3. 脚手架下部全部进行硬化。
四、构造要求扣件式钢管双排脚手架尺寸（m ）见下表：五、搭设要求5.1总要求1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
2、每搭设完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度，其允许偏差应符合规范规定。
3、立杆底座下应铺设木垫板，垫板宜采用长度不少于2跨，厚度不小于50mm 木垫板。
4、立杆接长除顶层顶步可采用搭接外，其余各层各步必须采用对接扣件连接。
施工组织设计（方案）报审表工程名称：凉山州计生委业务综合楼工程编号：致：凉山州建设工程监理有限责任公司：现报上落地式钢管脚手架施工方案，已经我单位上级技术负责人审查批准，请予审查和批准。
承包单位项目部（公章）：项目负责人（签字）：项目技术负责人（签字）：日期：专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。
项目监理机构（公章）：总监理工程师（签字）：日期：凉山州计生委业务综合楼工程钢管脚手架施工方案一、工程概况本工程位于西川省西昌市高枧乡中所村，一环路东沿线道路东侧。
建筑总面积2128.34㎡，框架五层。
±0.00以上檐高16.8m，室外地坪最低处－1.55m。
建筑物的总周长约110m。
现场表层土质为回填土。
周边无影响脚手架施工安全的外电线路或建筑物，地下无影响脚手架施工安全的线管、沟渠、水塘、淤泥等。
二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《建筑施工安全检查标准》（JGJ59-2011）；《建筑施工高处作业安全技术规范》（JGJ80-11）；《建筑结构荷载规范》（GB50009-2012）《建筑地基基础设计规范》（GB50007-2011）三、施工计划本工程所用的钢管、扣件、均由租赁公司提供。
木脚手板和其它材料由项目部自行采购。
1、主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆240根租赁6m长管剪刀撑70根租赁3m长管调整接头位置40根租赁1.5m短管横向水平杆400根租赁2.5m短管连墙杆140根租赁1.5m短管连墙件柱箍140根租赁垫木基础垫板、防210块采购护、脚手板直角扣件2000个租赁旋转扣件300个租赁对接扣件240个租赁1.8m×6m安全网300张采购扎丝架子工自备材料视工程进度分阶段组织进场。
2、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。
3、项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角4、施工进度计划根据土建主体施工进度同步进行。
四、施工工艺及安全保证措施施工前应向架子工进行安全技术交底。
人员变动后应重新交底。
1、纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。
接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
本工程使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在纵向水平杆上。
2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
横向水平杆靠墙一端外伸长度不小于200mm，以满足铺一块木脚手板的要求。
靠墙一端离外墙面距离不大于100mm（符合JGJ130-2011中要求）。
3、作业层脚手板应铺满、铺稳，离开外墙面100mm。
脚手板应设置在横向水平杆上。
外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
脚手板铺设要求：作业层脚手板应铺满、铺稳，离开墙面120~150mm，脚手板采用搭设铺设，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
密目网封闭：脚手架外侧用密目网封闭，防止施工中物体打击和减少灰尘污染，在外排立杆里侧挂网，采用符合要求的细绳将网边每50mm，系牢在脚手架管上。
4、内立杆距外墙边300mm，并满铺脚手板。
每根立杆底部应设置木垫板，长度4m，厚度5cm。
相邻立杆的对接扣件不得在同一高度内。
下端第一根立杆交错用6m 杆和3m杆相互错开。
5、脚手架应在安全通道出入口处设置门洞。
门洞处的空间桁架，除下弦平面外，应在其余平面内设置斜腹杆。
斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。
安全通道处的门洞两侧立杆应为双管立杆，副立杆高度应高于门洞口1至2步（外排架2步，内排架1步）。
安全通道不得与脚手架杆件连接。
6、剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45°-60°控制。
每道剪刀撑宽度不应小于4跨。
剪刀撑斜杆的接长宜采用搭接。
搭接长度不应小于1m，应等间距设置3个旋转扣件固定。
7、扣件螺栓拧紧扭力矩不应小于m65。
N⋅N⋅40，且不应大于m 主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
对接扣件开口应朝上或朝内。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
8、基础回填土应分层夯实，然后浇10cm厚C10素砼。
9、脚手架搭设落地脚手架搭设的工艺流程：场地平整、夯实→砼基础浇筑→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→扎安全网→作业层铺脚手板和挡脚板。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。
用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。
垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位的脚手架与主体结构的连墙件可靠拉结后方可拆除。
当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立内排立杆，后立外排立杆。
每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。
双排架内、外排两立杆的连线要与墙面垂直。
立杆接长时，宜先立外排，后立内排。
严禁将外径48mm与51mm的钢管混合。
使用扣件的紧固程度不应小于m65。
对接扣件N⋅40，且不应大于mN⋅的抗拉承载力为3kN。
扣件上螺栓应保持适当的拧紧程度。
对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
钢管有严重锈蚀、压扁或裂纹的不得使用。
禁止使用有脆裂、变形、滑丝等现象的扣件。
后浇带处脚手架搭设要求：每根立杆底部与工字钢连接可靠，工字钢两端设置木垫块，垫块厚度为50mm，保证外架上部结构荷载通过工字钢传递至后浇带两侧地下室框架梁上，不直接传递在后浇带楼板上。
设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下的立杆上。
搭设示意图如下：10、脚手架的拆除拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
不准分立面拆架或在上下两步同时进行拆架。
做到一步一清、一杆一清。
拆立杆时，要先抱住立杆再拆开最后两个扣。
拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。
当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。
11、脚手架搭设的安全技术措施脚手架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉陷。
搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。
当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。
开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架体稳定。
脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
在搭设过程中应由安全员、架子班长等进行检查、验收。
每层验收一次。
12、脚手架上施工作业的安全技术措施结构施工阶段外脚手架每搭设一层完毕后，经项目部安全员验收合格后方可使用。
任何班组和个人，未经同意不得任意拆除脚手架部件。
严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2。
施工时不允许多层同时作业，同时作业层数不得超过一层。
当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。
定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
13、脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。
架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。
拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。
在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
每天拆架下班时，不应留下隐患部位。
拆架时严禁碰撞脚手架附近电源线，以防触电。
所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
14、安全施工要求进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
上架子作业人员上下均应走人行梯道，不准攀爬架子。
护栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。
