华为接入网MA5680T产品介绍

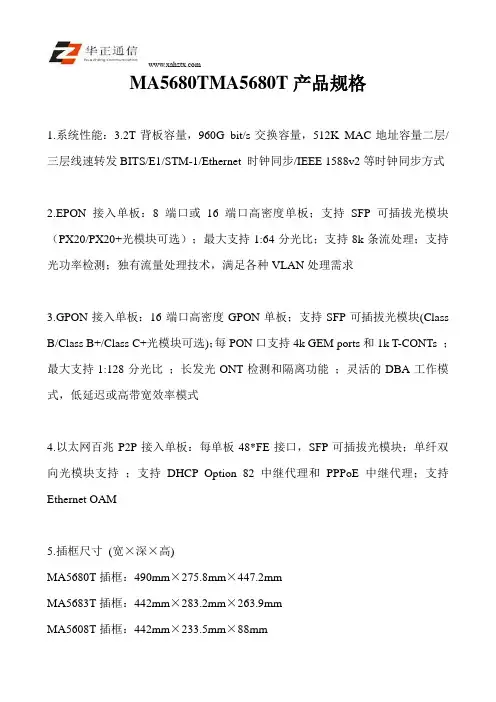

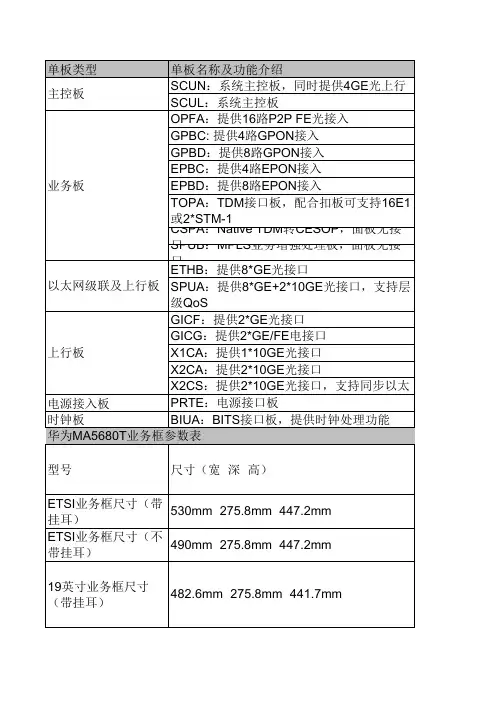

MA5680TMA5680T产品规格
1.系统性能：3.2T背板容量，960G bit/s交换容量，512K MAC地址容量二层/三层线速转发BITS/E1/STM-1/Ethernet 时钟同步/IEEE 1588v2等时钟同步方式
2.EPON接入单板：8端口或16端口高密度单板；支持SFP可插拔光模块（PX20/PX20+光模块可选）；最大支持1:64分光比；支持8k条流处理；支持光功率检测；独有流量处理技术，满足各种VLAN处理需求
3.GPON接入单板：16端口高密度GPON单板；支持SFP可插拔光模块(Class B/Class B+/Class C+光模块可选)；每PON口支持4k GEM ports和1k T-CONTs ；最大支持1:128分光比；长发光ONT检测和隔离功能；灵活的DBA工作模式，低延迟或高带宽效率模式
4.以太网百兆P2P接入单板：每单板48*FE接口，SFP可插拔光模块；单纤双向光模块支持；支持DHCP Option 82中继代理和PPPoE 中继代理；支持Ethernet OAM
5.插框尺寸(宽×深×高)
MA5680T插框：490mm×275.8mm×447.2mm
MA5683T插框：442mm×283.2mm×263.9mm
MA5608T插框：442mm×233.5mm×88mm
6.运行环境:工作环境温度：-25°C to +55°C
7.电源输入:-48 V 直流，支持双电源输入端口;工作电压范围: -38.4 V to -72 V。

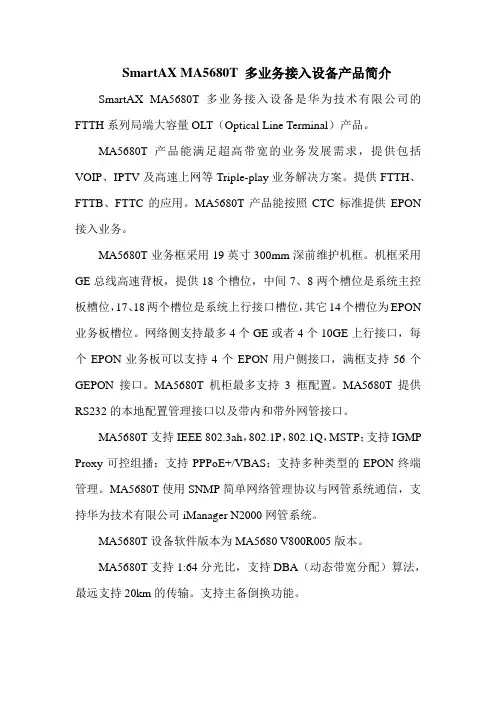

SmartAX MA5680T 多业务接入设备产品简介SmartAX MA5680T 多业务接入设备是华为技术有限公司的FTTH系列局端大容量OLT（Optical Line Terminal）产品。

MA5680T产品能满足超高带宽的业务发展需求，提供包括VOIP、IPTV及高速上网等Triple-play业务解决方案。

提供FTTH、FTTB、FTTC的应用。

MA5680T产品能按照CTC标准提供EPON 接入业务。

MA5680T业务框采用19英寸300mm深前维护机框。

机框采用GE总线高速背板，提供18个槽位，中间7、8两个槽位是系统主控板槽位，17、18两个槽位是系统上行接口槽位，其它14个槽位为EPON 业务板槽位。

网络侧支持最多4个GE或者4个10GE上行接口，每个EPON业务板可以支持4个EPON用户侧接口，满框支持56个GEPON接口。

MA5680T机柜最多支持3框配置。

MA5680T提供RS232的本地配置管理接口以及带内和带外网管接口。

MA5680T支持IEEE 802.3ah，802.1P，802.1Q，MSTP；支持IGMP Proxy可控组播；支持PPPoE+/VBAS；支持多种类型的EPON终端管理。

MA5680T使用SNMP简单网络管理协议与网管系统通信，支持华为技术有限公司iManager N2000网管系统。

MA5680T设备软件版本为MA5680 V800R005版本。

MA5680T支持1:64分光比，支持DBA（动态带宽分配）算法，最远支持20km的传输。

支持主备倒换功能。

5680设备图
5606设备图
HG810e。

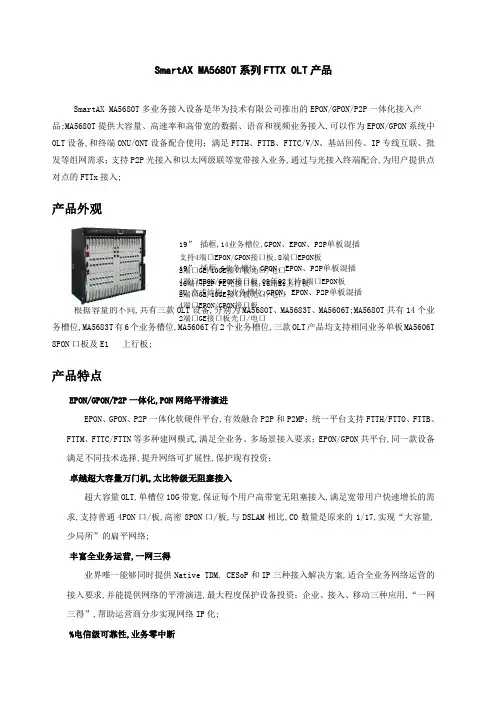

SmartAX MA5680T 系列FTTX OLT 产品SmartAX MA5680T 多业务接入设备是华为技术有限公司推出的EPON/GPON/P2P 一体化接入产品;MA5680T 提供大容量、高速率和高带宽的数据、语音和视频业务接入,可以作为EPON/GPON 系统中OLT 设备,和终端ONU/ONT 设备配合使用；满足FTTH 、FTTB 、FTTC/V/N 、基站回传、IP 专线互联、批发等组网需求；支持P2P 光接入和以太网级联等宽带接入业务,通过与光接入终端配合,为用户提供点对点的FTTx 接入;产品外观MA5680TMA5683T MA5606T 根据容量的不同,共有三款OLT 设备,分别为MA5680T 、MA5683T 、MA5606T;MA5680T 共有14个业务槽位,MA5683T 有6个业务槽位,MA5606T 有2个业务槽位,三款OLT 产品均支持相同业务单板MA5606T 8PON 口板及E1 上行板;产品特点EPON/GPON/P2P 一体化,PON 网络平滑演进EPON 、GPON 、P2P 一体化软硬件平台,有效融合P2P 和P2MP ；统一平台支持FTTH/FTTO 、FTTB 、FTTM 、FTTC/FTTN 等多种建网模式,满足全业务、多场景接入要求；EPON/GPON 共平台,同一款设备满足不同技术选择,提升网络可扩展性,保护现有投资； 卓越超大容量万门机,太比特级无阻塞接入超大容量OLT,单槽位10G 带宽,保证每个用户高带宽无阻塞接入,满足宽带用户快速增长的需求,支持普通4PON 口/板,高密8PON 口/板,与DSLAM 相比,CO 数量是原来的1/17,实现“大容量,少局所”的扁平网络; 丰富全业务运营,一网三得业界唯一能够同时提供Native TDM, CESoP 和IP 三种接入解决方案,适合全业务网络运营的接入要求,并能提供网络的平滑演进,最大程度保护设备投资；企业、接入、移动三种应用,“一网三得”,帮助运营商分步实现网络IP 化; %电信级可靠性,业务零中断19” 插框,14业务槽位,GPON 、EPON 、P2P 单板混插支持4端口EPON/GPON 接口板,8端口EPON 板 2端口GE/10GE 接口板光口/电口 16端口P2P FE 光接口板,16路E1上行板 19” 插框,6业务槽位,GPON 、EPON 、P2P 单板混插 4端口EPON/GPON 接口板,09年Q2支持8端口EPON 板2端口GE/10GE 接口板光口/电口 2U 盒式结构,2业务槽位,GPON 、EPON 、P2P 单板混插4端口EPON/GPON 接口板2端口GE 接口板光口/电口上行端口/接口板冗余、主控板冗余、电源输入冗余GPON端口Type B 1+1保护倒换,解决PON 网络主干光纤保护50ms级难题BFD链路检测,为上行链路提供50ms级快速倒换能力；升级不断业务,用户零感知OLT产品系列主要指标主要功能和性能指标1：只针对MA5680T和MA5683T设备。

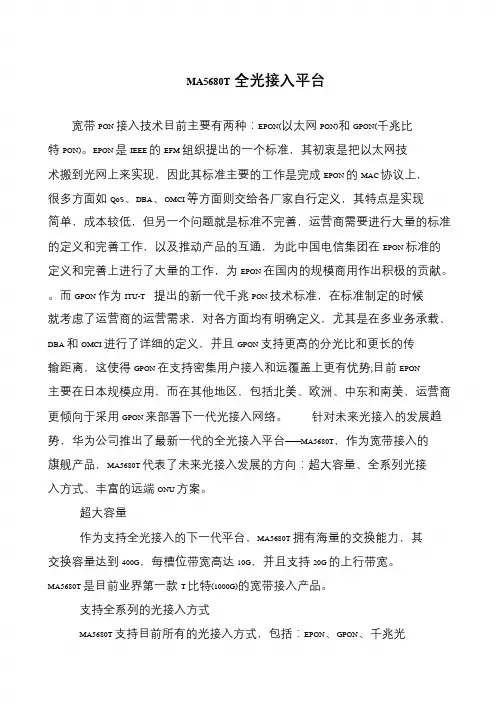

MA5680T全光接入平台宽带PON 接入技术目前主要有两种：EPON(以太网PON)和GPON(千兆比特PON)。

EPON 是IEEE 的EFM 组织提出的一个标准，其初衷是把以太网技术搬到光网上来实现，因此其标准主要的工作是完成EPON 的MAC 协议上，很多方面如QoS、DBA、OMCI 等方面则交给各厂家自行定义，其特点是实现简单，成本较低，但另一个问题就是标准不完善，运营商需要进行大量的标准的定义和完善工作，以及推动产品的互通，为此中国电信集团在EPON 标准的定义和完善上进行了大量的工作，为EPON 在国内的规模商用作出积极的贡献。

而GPON 作为ITU-T 提出的新一代千兆PON 技术标准，在标准制定的时候就考虑了运营商的运营需求，对各方面均有明确定义，尤其是在多业务承载、DBA 和OMCI 进行了详细的定义，并且GPON 支持更高的分光比和更长的传输距离，这使得GPON 在支持密集用户接入和远覆盖上更有优势;目前EPON主要在日本规模应用，而在其他地区，包括北美、欧洲、中东和南美，运营商更倾向于采用GPON 来部署下一代光接入网络。

针对未来光接入的发展趋势，华为公司推出了最新一代的全光接入平台——MA5680T，作为宽带接入的旗舰产品，MA5680T 代表了未来光接入发展的方向：超大容量、全系列光接入方式、丰富的远端ONU 方案。

超大容量作为支持全光接入的下一代平台，MA5680T 拥有海量的交换能力，其交换容量达到400G，每槽位带宽高达10G，并且支持20G 的上行带宽。

MA5680T 是目前业界第一款T 比特(1000G)的宽带接入产品。

支持全系列的光接入方式MA5680T 支持目前所有的光接入方式，包括：EPON、GPON、千兆光。

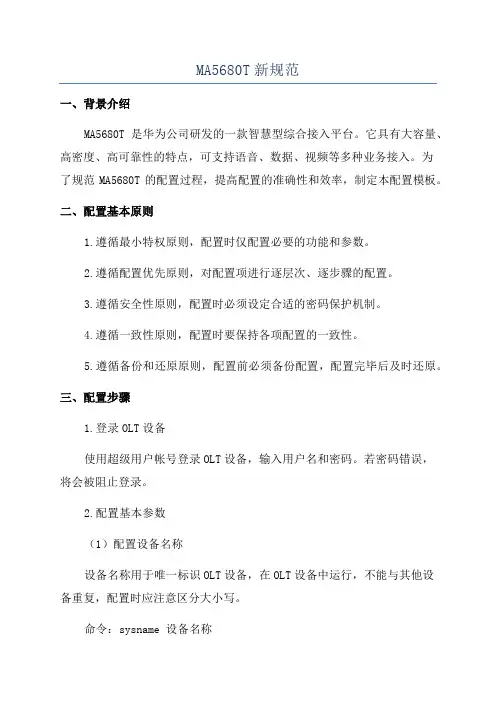

MA5680T新规范一、背景介绍MA5680T是华为公司研发的一款智慧型综合接入平台。

它具有大容量、高密度、高可靠性的特点，可支持语音、数据、视频等多种业务接入。

为了规范MA5680T的配置过程，提高配置的准确性和效率，制定本配置模板。

二、配置基本原则1.遵循最小特权原则，配置时仅配置必要的功能和参数。

2.遵循配置优先原则，对配置项进行逐层次、逐步骤的配置。

3.遵循安全性原则，配置时必须设定合适的密码保护机制。

4.遵循一致性原则，配置时要保持各项配置的一致性。

5.遵循备份和还原原则，配置前必须备份配置，配置完毕后及时还原。

三、配置步骤1.登录OLT设备使用超级用户帐号登录OLT设备，输入用户名和密码。

若密码错误，将会被阻止登录。

2.配置基本参数（1）配置设备名称设备名称用于唯一标识OLT设备，在OLT设备中运行，不能与其他设备重复，配置时应注意区分大小写。

命令：sysname 设备名称时钟同步对于OLT设备功能的正常运行至关重要，配置时要确保时钟源的可靠性。

（3）配置SNMPSNMP用于实现网络管理信息的共享，确保OLT设备能够被网络管理系统管理。

命令：snmp-agent sys-info version V33.配置接口（1）配置VLANVLAN用于将不同的用户隔离开来，避免冲突和干扰。

命令：vlan batch 100 200 to 10；int epon i/s/c vlan-mode 200（2）配置上联口上联口是OLT设备与上级设备相连的接口，配置时要确保接口能够与上级设备正常通信。

命令：int gigaEthernet/i/s/c；ip address ip地址掩码（3）配置下联口下联口是OLT设备与用户设备相连的接口，配置时要根据用户需求进行配置。

命令：int epon i/s/c；ip address ip地址掩码4.配置业务宽带业务是OLT设备的核心业务，配置时要确保业务的稳定和可靠。

SmartAX MA5680T 光接入设备V800R006C02产品描述文档版本02发布日期2009-06-25华为技术有限公司为客户提供全方位的技术支持，用户可与就近的华为办事处联系，也可直接与公司总部联系。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务电话：0755-******** 4008302118客户服务传真：0755-********客户服务邮箱：support@版权所有 © 华为技术有限公司 2009。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

SmartAX MA5680T 光接入设备产品描述目录目录前言 (1)1 产品定位与特点............................................................................................................................1-11.1 产品定位.........................................................................................................................................................1-21.2 产品特点.........................................................................................................................................................1-31.2.1 良好的管理维护功能............................................................................................................................1-41.2.2 电信级的可靠性设计............................................................................................................................1-51.2.3 强大的GPON/EPON一体化接入能力...............................................................................................1-71.2.4 丰富的接口类型....................................................................................................................................1-81.2.5 强大的QoS能力...................................................................................................................................1-91.2.6 大容量的共享平台................................................................................................................................1-91.2.7 全面的安全保障措施............................................................................................................................1-91.2.8 灵活的组网方式..................................................................................................................................1-101.2.9 可运营的IPTV业务...........................................................................................................................1-112 产品结构........................................................................................................................................2-12.1 硬件结构.........................................................................................................................................................2-22.1.1 N63E-22机柜........................................................................................................................................2-22.1.2 N66机柜................................................................................................................................................2-32.1.3 19英寸机框...........................................................................................................................................2-42.1.4 单板........................................................................................................................................................2-52.2 功能结构.........................................................................................................................................................2-62.3 软件结构.........................................................................................................................................................2-73 接口与协议....................................................................................................................................3-13.1 物理接口.........................................................................................................................................................3-23.1.1 接口种类................................................................................................................................................3-23.1.2 接口规范................................................................................................................................................3-33.2 逻辑接口.........................................................................................................................................................3-73.2.1 接口种类................................................................................................................................................3-83.2.2 接口协议................................................................................................................................................3-84 组网应用........................................................................................................................................4-14.1 网络结构.........................................................................................................................................................4-24.1.1 FTTx组网应用......................................................................................................................................4-24.1.2 移动承载组网应用................................................................................................................................4-44.1.3 TDM 专线组网应用..............................................................................................................................4-64.2 业务特性.........................................................................................................................................................4-74.2.1 MSTP 组网应用....................................................................................................................................4-74.2.2 QinQ 组网应用......................................................................................................................................4-94.2.3 VLAN Stacking 组网应用...................................................................................................................4-104.2.4 Triple Play 组网应用...........................................................................................................................4-115 设备管理........................................................................................................................................5-15.1 设备管理概述.................................................................................................................................................5-25.2 命令行方式.....................................................................................................................................................5-25.3 网管方式.........................................................................................................................................................5-25.3.1 N2000 BMS 概述...................................................................................................................................5-35.3.2 运行环境................................................................................................................................................5-35.3.3 管理功能................................................................................................................................................5-35.3.4 典型组网................................................................................................................................................5-56 技术指标和标准............................................................................................................................6-16.1 设备参数.........................................................................................................................................................6-26.1.1 运行环境................................................................................................................................................6-26.1.2 电源参数................................................................................................................................................6-26.1.3 机柜和机框参数....................................................................................................................................6-36.1.4 设备参数................................................................................................................................................6-36.2 性能与容量.....................................................................................................................................................6-46.3 业务特性与规格.............................................................................................................................................6-66.4 标准...............................................................................................................................................................6-11A 缩略语..........................................................................................................................................A-1目 录SmartAX MA5680T 光接入设备产品描述SmartAX MA5680T 光接入设备产品描述插图目录插图目录图1-1 MA5680T典型组网图..............................................................................................................................1-3图2-1 MA5680T机柜外观图..............................................................................................................................2-2图2-2 MA5680TN66机柜外观图.......................................................................................................................2-3图2-3 MA5680T 19英寸业务框外观图.............................................................................................................2-4图2-4 MA5680T 19英寸机框单板分布图.........................................................................................................2-5图2-5 MA5680T功能结构..................................................................................................................................2-7图2-6 MA5680T系统软件结构示意图..............................................................................................................2-8图2-7 MA5680T主机软件结构示意图..............................................................................................................2-9图3-1 MA5680T的物理接口..............................................................................................................................3-2图3-2 MA5680T的逻辑接口..............................................................................................................................3-8图4-1 FTTx组网图.............................................................................................................................................4-3图4-2移动承载组网图........................................................................................................................................4-5图4-3 TDM专线组网应用（GPON）...............................................................................................................4-6图4-4 TDM专线组网应用（EPON）...............................................................................................................4-7图4-5 MSTP组网应用........................................................................................................................................4-8图4-6 QinQ组网应用..........................................................................................................................................4-9图4-7 VLAN Stacking组网应用......................................................................................................................4-10图4-8 Triple Play组网应用...............................................................................................................................4-12图5-1命令行维护组网图....................................................................................................................................5-2图5-2带内组网示意图........................................................................................................................................5-6图5-3带外组网示意图........................................................................................................................................5-7SmartAX MA5680T 光接入设备产品描述表格目录表格目录表1-1 MA5680T提供的接口..............................................................................................................................1-8表2-1 MA5680TN66机柜尺寸...........................................................................................................................2-3表2-2 MA5680T 19英寸机框尺寸.....................................................................................................................2-4表2-3 MA5680T单板种类及接口......................................................................................................................2-5表3-1 MA5680T提供的接口..............................................................................................................................3-2表3-2 100Base-FX接口参数..............................................................................................................................3-3表3-3 1000Base-Sx接口参数.............................................................................................................................3-4表3-4 1000Base-Lx接口参数.............................................................................................................................3-4表3-5 ISDN Port接口规范..................................................................................................................................3-5表3-6 P2P FE光接口参数..................................................................................................................................3-5表3-7 E1光接口参数..........................................................................................................................................3-6表3-8 STM-1光接口属性...................................................................................................................................3-6表3-9 GPON接口参数........................................................................................................................................3-6表3-10 EPON接口参数......................................................................................................................................3-7表3-11 MA5680T支持的接口类型及接口描述................................................................................................3-8表6-1 MA5680T环境参数..................................................................................................................................6-2表6-2 MA5680T电源参数..................................................................................................................................6-2表6-3 MA5680T机柜参数..................................................................................................................................6-3表6-4 MA5680T机框参数..................................................................................................................................6-3表6-5 MA5680T单板参数..................................................................................................................................6-3表6-6 MA5680T整机性能指标..........................................................................................................................6-4表6-7 MA5680T系统配置数据表......................................................................................................................6-4表6-8 MA5680T管理接口..................................................................................................................................6-5表6-9 MA5680T上行接口..................................................................................................................................6-5表6-10 MA5680T业务接口................................................................................................................................6-6表6-11系统业务特性（EPON接入）..............................................................................................................6-6表6-12系统业务特性（GPON接入）..............................................................................................................6-8表6-13系统维护管理特性................................................................................................................................6-10表6-14产品遵从的其他国际标准....................................................................................................................6-13表6-15产品遵从的国家标准............................................................................................................................6-15SmartAX MA5680T 光接入设备产品描述前言前言概述SmartAX MA5680T光接入设备（以下简称MA5680T）作为GPON/EPON系统中OLT设备，和终端ONU/ONT设备配合使用，可以提供GPON/EPON接入业务，满足FTTH光纤到户、FTTB光纤到楼、基站传输、IP专线互联、批发等组网需求。

MA5680T相关参数华为MA5680T是一款大容量、高性能、多业务的光接入设备，为满足大规模宽带接入的需求而设计。

该设备可以部署在FTTx（光纤到户）、FTTB（光纤到楼宇）、FTTC（光纤到街旁）等不同的网络架构中，用于接入家庭宽带、企业专线、政府机构、校园网、物联网等各种业务。

1. 光纤接口：MA5680T支持GPON、EPON、10G PON等不同类型的光纤接口。

其中，GPON接口符合ITU-T G.984/G.988标准，支持最大1:128的光分配比，最大20km的传输距离，提供下行最大2.5Gbps，上行最大1.25Gbps的带宽；EPON接口符合IEEE802.3ah标准，支持最大1:64的光分配比，最大20km的传输距离，提供下行最大1.25Gbps，上行最大1.25Gbps的带宽；10G PON接口符合ITU-T G.98x标准，支持最大1:128的光分配比，最大40km的传输距离，提供下行最大10Gbps，上行最大10Gbps的带宽。

2.服务器容量：MA5680T具备强大的处理能力和大容量的存储空间，能够支持高并发的用户访问和广泛的业务应用。

其服务器容量可达到32GDDR3内存、2TB硬盘容量，能够支持大规模的用户接入和灵活的业务扩展。

4.线路保护：MA5680T具备完全冗余的纤芯保护和线路保护机制，可以保证网络的高可靠性和可用性。

其支持纤芯1+1保护、MSTP/RSTP等环网保护协议，实现了网络的自动备份和无缝切换。

5.QoS支持：MA5680T支持多种QoS（服务质量）技术，包括流量控制、速率限制、优先级映射、回程延时测量等，可以为不同类型的业务提供差异化的服务质量保证。

6.管理和配置：MA5680T提供全面的设备管理和配置功能，包括本地命令行界面、远程命令行界面、WEB界面、SNMP协议、TL1协议等多种管理方式。

用户可以通过这些方式对设备进行集中管理、配置各种参数、监控网络状态等。

MA5680T系统概述一.概念MA5680T系列是基于华为第三代统一平台开发，全球首款汇聚型OLT。

融合汇聚交换功能，提供高密度xPON、以太网P2P、GE/10GE 接口，高时钟精度TDM、以太网专线业务，能够实现流畅的上网、视频和语音等高可靠的业务接入服务；在增强网络的可靠性的同时，节省网络建设投资，节约运维成本。

MA5680T系列产品包含大容量MA5680T，中等容量MA5683T，以及MINI 型MA5608T三种规格的产品硬件和软件完全能够兼容，节省网络备货成本。

两种规格中，大容量规格的MA5680T能够提供16个业务槽位，中等容量规格的MA5683T能够提供6个业务槽位，MINI型MA5608T提供2个业务槽位。

二.产品特点1.大容量的共享平台MA5680T系列提供大容量的共享平台，具备高速的交换能力。

MA5680T系列基于华为技术有限公司的iMAP硬件平台和IAS软件平台开发，具有先进的架构和设计理念。

背板交换容量达到3.2Tbit/s。

主控板的双向交换容量高达480Gbit/s。

GPBD单板支持8个GPON端口，整框最多支持8K个ONT。

GPFD单板支持16个GPON端口，整框最多支持16K个ONTEPBD单板支持8个EPON端口，按照1：64分光比，整框最多支持8K个ONT。

EPFD单板支持16个EPON端口，按照1:64分光比，整框最多支持16K个ONTMA5680T与华为技术有限公司的宽带设备共享开发平台，同时也积累了宽带设备的二、三层功能特性，提供了面向用户、面向未来的功能支持。

2.强大的GPON/EPON一体化接入能力1）EPON接入能力以以太网为载体，采用点到多点结构、无源光纤传输方式。

目前可支持1.25Gbit/s上下行对称速率，高速宽带，充分满足接入网用户的带宽需求。

下行采用针对不同用户加密广播传输的方式共享带宽，上行利用时分复用TDM（Time Division Multiplex）共享带宽。
