直流电机的磁场和磁路

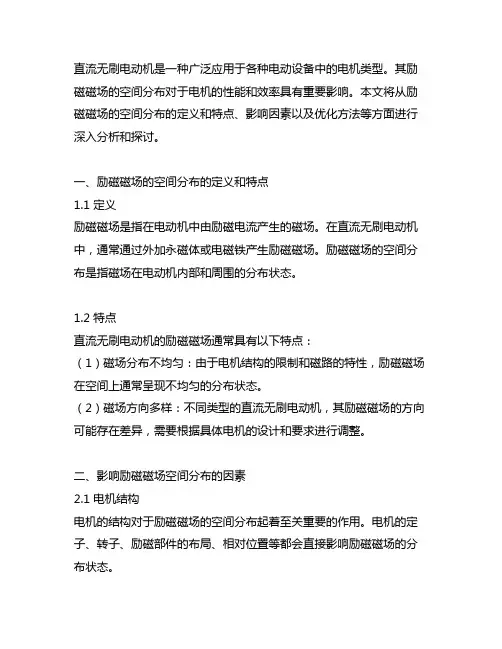

直流无刷电动机是一种广泛应用于各种电动设备中的电机类型。

其励磁磁场的空间分布对于电机的性能和效率具有重要影响。

本文将从励磁磁场的空间分布的定义和特点、影响因素以及优化方法等方面进行深入分析和探讨。

一、励磁磁场的空间分布的定义和特点1.1 定义励磁磁场是指在电动机中由励磁电流产生的磁场。

在直流无刷电动机中，通常通过外加永磁体或电磁铁产生励磁磁场。

励磁磁场的空间分布是指磁场在电动机内部和周围的分布状态。

1.2 特点直流无刷电动机的励磁磁场通常具有以下特点：（1）磁场分布不均匀：由于电机结构的限制和磁路的特性，励磁磁场在空间上通常呈现不均匀的分布状态。

（2）磁场方向多样：不同类型的直流无刷电动机，其励磁磁场的方向可能存在差异，需要根据具体电机的设计和要求进行调整。

二、影响励磁磁场空间分布的因素2.1 电机结构电机的结构对于励磁磁场的空间分布起着至关重要的作用。

电机的定子、转子、励磁部件的布局、相对位置等都会直接影响励磁磁场的分布状态。

2.2 励磁方式直流无刷电动机的励磁方式多样，可以通过永磁体或电磁铁来实现。

不同的励磁方式对励磁磁场的空间分布会产生不同的影响。

2.3 磁路设计电机的磁路设计是决定励磁磁场分布的关键因素。

合理的磁路设计能够有效地调控励磁磁场的分布状态，从而提高电机的性能和效率。

三、励磁磁场空间分布的优化方法3.1 优化电机结构通过改变电机的结构设计，优化定子、转子、励磁部件的布局和相对位置，以实现更为均匀和合理的励磁磁场分布。

3.2 优化励磁方式在选择励磁方式时，根据具体的电机要求和性能需求进行合理的选择，并通过调整励磁参数以实现更为均匀和稳定的磁场分布。

3.3 优化磁路设计通过采用合理的磁路设计方案，优化电机的磁路结构，减少漏磁和磁阻，提高磁路的导磁性能，从而改善励磁磁场的分布状态。

四、总结与展望励磁磁场的空间分布对直流无刷电动机的性能和效率具有重要的影响。

在实际应用中，通过优化电机结构、励磁方式和磁路设计等手段，可以有效地调控励磁磁场的空间分布，提高电机的性能和效率。

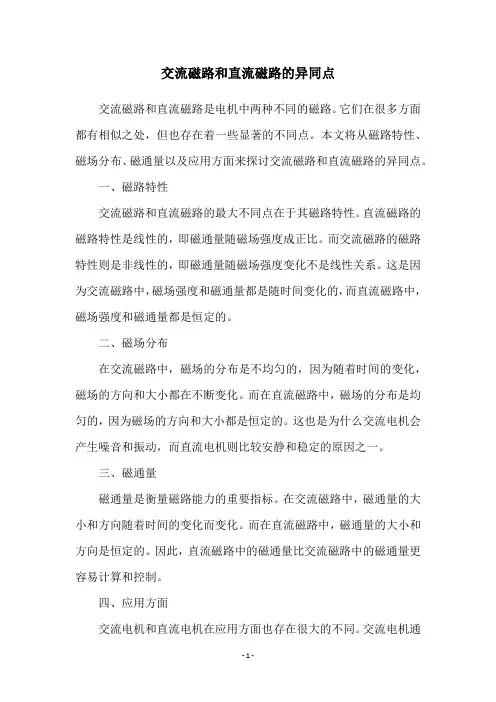

交流磁路和直流磁路的异同点交流磁路和直流磁路是电机中两种不同的磁路。

它们在很多方面都有相似之处，但也存在着一些显著的不同点。

本文将从磁路特性、磁场分布、磁通量以及应用方面来探讨交流磁路和直流磁路的异同点。

一、磁路特性交流磁路和直流磁路的最大不同点在于其磁路特性。

直流磁路的磁路特性是线性的，即磁通量随磁场强度成正比。

而交流磁路的磁路特性则是非线性的，即磁通量随磁场强度变化不是线性关系。

这是因为交流磁路中，磁场强度和磁通量都是随时间变化的，而直流磁路中，磁场强度和磁通量都是恒定的。

二、磁场分布在交流磁路中，磁场的分布是不均匀的，因为随着时间的变化，磁场的方向和大小都在不断变化。

而在直流磁路中，磁场的分布是均匀的，因为磁场的方向和大小都是恒定的。

这也是为什么交流电机会产生噪音和振动，而直流电机则比较安静和稳定的原因之一。

三、磁通量磁通量是衡量磁路能力的重要指标。

在交流磁路中，磁通量的大小和方向随着时间的变化而变化。

而在直流磁路中，磁通量的大小和方向是恒定的。

因此，直流磁路中的磁通量比交流磁路中的磁通量更容易计算和控制。

四、应用方面交流电机和直流电机在应用方面也存在很大的不同。

交流电机通常用于高功率和高速度的应用，如工业生产线和交通运输。

而直流电机通常用于低功率和低速度的应用，如家用电器和小型机械。

此外，由于交流电机的复杂性和成本较高，直流电机在一些应用领域中也具有一定的竞争优势。

综上所述，交流磁路和直流磁路在磁路特性、磁场分布、磁通量以及应用方面都存在着显著的不同点。

了解这些不同点可以帮助我们更好地理解电机的工作原理和应用场景。

第一章直流电机直流电机是一种通过磁场的耦合作用实现机械能与直流电能相互转换的旋转式机械，包括直流发电机和直流电动机。

将机械能转换为电能的是直流发电机，将电能转换为机械能的是直流电动机。

与交流电机相比，直流电机结构复杂，成本高，运行维护较困难。

但直流电动机调速性能好，启动转矩大，过载能力强，在启动和调速要求较高的场合，仍获得广泛应用。

作为直流电源的直流发电机虽已逐步被晶闸管整流装置所取代，但在电镀、电解行业中仍被继续使用。

第一节直流电机的基本原理与基本结构直流电机是根据导体切割磁感线产生感应电动势和载流导体在磁场中受到电磁力的作用这两条基本原理制造的。

因此，从结构上看，任何电机都包括磁路和电路两部分；从原理上讲，任何电机都体现了电和磁的相互作用。

一、直流电机的工作原理（一）直流发电机工作原理图 1-1 所示两极直流发电机模型，可说明直流发电机的基本工作原理。

图中，N 、S 是一对固定不动的磁极。

磁极可以由永久磁铁制成，但通常是在磁极铁心上绕制励磁绕组，在励磁绕组中通入直流电流，即可产生N 、S 极。

在N 、S 磁极之间装有由铁磁性物质构成的圆柱体，在圆柱体外表面的槽中嵌放了线圈abcd ，整个圆柱体可在磁极内部旋转。

整个转动部分称为转子或电枢。

电枢线圈abcd 的两端分别与固定在轴上相互绝缘的两个半圆铜环相连接，这两个半圆铜环称为换向片，即构成了简单的换向器。

换向器通过静止不动的电刷 A 和 B ，将电枢线圈与外电路接通。

电枢由原动机拖动，以恒定转速按逆时针方向旋转，转速为n （r/min ）。

若导体的有效长度为 l ，线速度为v ，导体所在位置的磁感应强度为B ，根据电磁感应定律，则每根导体的感应电动势为e Blv =，其方向可用右手定则确定。

当线圈有效边ab 和cd 切割磁感线时，便在其中产生感应电动势。

如图1-1所示瞬间，导体ab 中的电动势方向由b 指向a ，导体cd 中的电动势则由d 指向 c ，从整个线圈来看，电动势的方向为d 指向a ，故外电路中的电流自换向片1流至电刷A ，经过负载，流至电刷B 和换向片2，进入线圈。

有刷直流电机工作原理详解有刷直流电机是一种广泛应用于各种工业领域的电机，其工作原理基于电磁感应原理，通过磁场和电流的作用力使转子转动。

下面将对有刷直流电机的工作原理进行详细解释。

一、有刷直流电机的结构有刷直流电机主要由定子、转子、电刷、换向器等部分组成。

定子通常由铁芯和绕组组成，用于产生磁场；转子由铁芯和绕组组成，其上产生的电流与定子的磁场相互作用产生转矩；电刷和换向器则用于控制电流的方向，保证电机正反转。

二、有刷直流电机的工作原理1、通电后，定子绕组产生磁场当有电流通过定子绕组时，绕组中的电流将产生磁场，该磁场在空间上呈闭合状态，称为磁路。

在磁路上，磁力线分布不均匀，使得磁路上的各点具有不同的磁阻。

2、转子在磁场中受力转动转子上的绕组在磁场中会受到力的作用，这个力就是转矩。

转矩的方向与电流的方向有关，当电流方向改变时，转矩方向也会改变。

因此，通过改变电流方向，可以控制电机的正反转。

3、电刷和换向器的作用电刷和换向器是有刷直流电机中非常重要的组成部分。

电刷的作用是将电源的正负极连接到转子的绕组上，以控制电流方向；换向器则用于自动改变电流的方向，以保证电机正反转。

4、调速原理有刷直流电机的调速原理主要是通过改变电流的大小来控制转矩的大小，从而控制电机的转速。

具体来说，当电流增大时，转矩增大，电机的转速也会相应提高；当电流减小时，转矩减小，电机的转速会降低。

因此，可以通过调节电流的大小来实现对电机转速的控制。

三、有刷直流电机的优缺点1、优点：有刷直流电机具有结构简单、控制方便、体积小、转速高、价格低等优点，因此在许多领域得到了广泛应用。

2、缺点：有刷直流电机的缺点主要包括磨损大、维护成本高、寿命短等。

由于电刷和换向器的存在，使得电机的可靠性受到一定的影响。

四、总结有刷直流电机是一种应用广泛的电机，其工作原理基于电磁感应原理，通过磁场和电流的作用力使转子转动。

有刷直流电机的优缺点并存，但其结构简单、控制方便、体积小、转速高等优点使得其在许多领域具有广泛的应用前景。

直流电机的工作原理
直流电机是一种将直流电能转化为机械能的装置。

它的工作原理基于洛伦兹力和电动行为的相互作用。

直流电机的核心部件是电枢，由大量线圈组成。

当直流电源施加在电枢上时，电流流经线圈，产生一圈圈的磁场。

在电枢旁边，有一个磁体称为永磁体或者磁场极，它产生恒定的磁场。

当电流通过电枢的线圈时，根据右手定则，线圈内的磁场与永磁体的磁场产生相互作用，产生力矩。

由于电流的方向是可逆的，所以直流电机的转向也是可逆的。

当电流改变方向时，电枢产生的磁场方向也会改变，进而改变了与永磁体的相互作用，实现了转向。

为了实现连续的旋转运动，直流电机需要一个机械装置来改变电枢线圈的方向。

这个装置通常由一个可调整的组件（如换向器和刷子）组成，它能够使电流从一个线圈转移到下一个线圈，从而保持电枢的旋转方向。

总之，直流电机工作的基本原理就是利用洛伦兹力和电动行为，通过电磁感应和相互作用实现电能到机械能的转换。

直流电机的工作原理
直流电机是一种常见的电动机，它通过直流电源提供电能，将电能转换为机械能，驱动机械装置运转。

直流电机的工作原理主要包括磁场产生、电流通路和力矩产生三个方面。

首先，直流电机的工作原理与磁场产生密切相关。

在直流电机中，通常会有一个磁场产生装置，它可以是永磁体或者电磁铁。

当电流通过磁场产生装置时，会在装置周围产生磁场，形成磁极。

这个磁场是直流电机工作的基础，因为它与电流之间会产生相互作用，从而产生力矩，驱动电机运转。

其次，直流电机的工作原理还与电流通路有关。

在直流电机中，电流通路是通过电刷和换向器来实现的。

电刷是连接电源和电机的导电装置，它与换向器配合工作，使得电流可以按照一定的规律在电机的绕组中流动。

这样，电流在磁场中产生作用，产生力矩，从而驱动电机转动。

最后，直流电机的工作原理还涉及到力矩的产生。

在直流电机中，当电流通过绕组时，会在绕组中产生磁场，这个磁场与磁场产生装置的磁场相互作用，产生力矩。

这个力矩会驱动电机转动，实现能量转换。

综上所述，直流电机的工作原理是通过磁场产生、电流通路和力矩产生三个方面相互作用，实现电能到机械能的转换。

通过对这些原理的深入理解，可以更好地掌握直流电机的工作特点，为实际应用提供理论支持。

直流电动机基本结构
直流电动机是一种常用的电动机类型，可转换直流电能为机械能。

其基本结构包括转子、定子、电刷和磁场磁路。

1. 转子：直流电动机的转子通常采用换向器，由铜或铝制成。

转子通常由轴和箍板组成，箍板上安装有通电线圈，并在轴上固定了一组换向器。

转子的任务是在电场作用下旋转，并通过箍板上的电刷和定子上的电刷接触来实现电流传输。

2. 定子：直流电动机的定子由闭合铁芯电磁铁、包括磁铁线圈和铁心组成。

定子的任务是在通电状态下产生磁场，与转子的旋转运动相互作用，从而产生转矩。

3. 电刷：直流电动机的电刷是连接电源和转子线圈的导电器件，通常由碳石墨材料制成。

电刷固定在电机两端的电刷架上，并与转子上的换向器进行接触。

当转子旋转时，电刷架和电刷也会跟随转动，以保持电刷与转子上的换向器的良好接触。

4. 磁场磁路：磁场磁路是直流电动机中产生磁场的关键部分。

它由磁铁和磁路铁芯组成。

磁铁的作用是产生恒定的磁场，通常在定子上安装，包括极片和领头极。

磁路铁芯用于导磁，通常由铁制成，通过连接定子上的磁铁来形成一个完整的磁路。

直流电动机的工作原理是通过电源提供电流，产生磁场，使得转子在磁场的作用下旋转。

当电流通过转子线圈时，由于电刷的不断换向，使得电流方向不断变化，进而导致转子中产生电流，与磁场相互作用，产生转矩使转子旋转。

直流电动机具有结构简单、转矩平稳、调速范围广等优点，在工业生产中得到广泛应用。

它可以应用于各种需要转矩恒定和速度调节的场合，例如机床、风机、压缩机、交通工具等。

1. 理解直流电机的磁动势和磁场2.掌握直流电机的电枢反应3.掌握直流电机电枢绕组的感应电动势4.掌握直流电机的电磁转矩本章基本要求直流电机的共同问题（二）直流电机的电枢磁动势和磁场 直流电机的电枢反应直流电机电枢绕组的感应电动势 直流电机的电磁转矩主要内容直流电机的共同问题（二）内容回顾直流电机绕组小结◆直流电机的电枢绕组总是自成闭路,为闭合绕组;◆电刷放置的一般原则是空载时正、负电刷间的电动势最大,或者说,被电刷短路的元件中的电动势为零;◆对于端接对称的元件,电刷放置在主极轴线下的换向片上,且总是与位于几何中性线上的导体相接触;内容回顾直流电机绕组小结◆电枢绕组的支路数(2a )永远是成对出现,因为磁极数(2p )是一个偶数;且至少有2条并联支路; 单叠绕组: a = p (并联支路对数恒等于电机极对数)单波绕组:a = 1(并联支路对数恒等于1)◆单叠绕组适应于较大电流、较低电压的电机;单波绕组适用于较高电压、较小电流的电机。

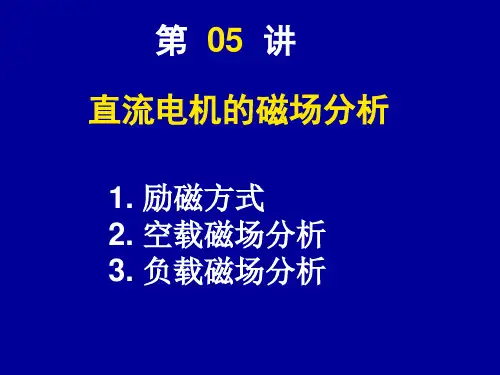

23.4 直流电机的磁动势和磁场一、空载时的主磁场1.主磁通和漏磁通◆磁场是电机实现机电能量转换的媒介;◆主极磁场由永久磁铁或励磁绕组通入直流电流产生;◆空载时电机中的磁场分布是对称的。

0f f I F s ìF -ïï F íïF -ïïî主磁通，经气隙进入电枢。

主极漏磁通(15-25%)φ0不进入电枢,只增加磁极的饱和程度。

内容回顾23.4 直流电机的磁动势和磁场一、空载时的主磁场主磁通路径：气隙→电枢齿→电枢轭→电枢齿→气隙→主磁极→定子轭→主磁极→气隙。

内容回顾23.4 直流电机的磁动势和磁场一、空载时的主磁场直流电机空载时的磁场分布内容回顾23.4 直流电机的磁动势和磁场一、空载时的主磁场2.气隙主极磁场的分布◆磁动势: 磁极范围内,励磁磁势大小相同。

◆磁密波形: 空载时的气隙磁通密度为平顶波。

第5章直流电机的运行分析本章主要介绍直流电机的空载和负载磁场分布、直流电机的电枢绕组、电枢绕组的感应电动势和电磁转矩、直流电机的换向问题和电机稳态运行时的基本方程。

5.1直流电机的磁场磁场是电机感应电动势和产生电磁转矩，从而实现机电能量转换的重要因素之一。

电机的运行性能很大程度决定于电机的磁场特性。

因此，要掌握电机的运行原理必须了解电机的磁场，了解电机空载和负载运行时磁场的建立过程和磁场波形特点。

5.1.1空载时直流电机的磁场在直流电机空载运行时，电枢电流为零，直流电机的气隙磁场由主磁极绕组的励磁磁动势F f建立，由于励磁电流是直流，所以气隙磁场是一个不随时间变化的恒定磁场。

这一磁场在一个极面下的空间分布如图5-1（a）所示，磁极面下气隙小且较均匀，故磁通密度较高，幅值为Bδ，而两极之间的气隙增加，磁通密度显著降低，从磁极边缘至几何中心线处，磁通密度沿曲线快速下降。

电机主磁极产生的磁通分成两部分，主磁通Φ通过气隙，同时交链电枢绕组和励磁绕组，是电机中产生感应电动势和电磁转矩的有效磁通。

另外，由于磁极产生的磁通不可能全部通过气隙，总还有一小部分从磁极的侧面逸出，直接流向相邻的磁极，它只与励磁绕组交链，不与电枢绕组交链，故称磁极漏磁通Φσ。

（a）（b）图5-1直流电机的磁路（a）空载时极面下的磁通密度；（b）四极直流电机两极下的磁路直流电机的主磁路包括以下部分：气隙、电枢齿、电枢磁轭、主磁极和定子磁轭。

除气隙外，其它部分均由铁磁材料组成。

主磁路和漏磁路如图5-1（b）所示。

5.1.2负载时电枢电流的磁场当直流电机带有负载时，电枢绕组中有电流流过，电枢电流也将产生磁场，称作电枢磁场。

为了分析方便，认为电枢表面光滑（无齿槽），磁场分析略去换向器只画主磁极、电枢绕组和电刷。

电机空载磁场、电枢反应磁场和两者的合成磁场分布图如图5-2（a）、（b）、（c）所示，图5-2（c）的扭曲磁通清楚地表明了电枢反应磁场对磁通分布的影响。
