《电工基础》练习及答案( 5.磁场和磁路)

电工基础考试题（含答案）一、判断题（共100题，每题1分，共100分）1.u=5sin(20t+30°）V与i=7sin(30t+10°）A的相位差为30°。

A、正确B、错误正确答案：B2.一阶电路的全响应，等于其稳态分量和暂态分量之和A、正确B、错误正确答案：A3.三相感应电动机转子为任意转数时，定、转子合成基波磁势转速不变A、正确B、错误正确答案：A4.起动直流电动机时，励磁回路应与电枢回路同时接入电源A、正确B、错误正确答案：B5.当终端所接负载满足与传输线特性阻抗相等的条件时，称为阻抗匹配。

A、正确B、错误正确答案：A6.恒定磁场是一种无（散度）源和有（旋度）源的场A、正确B、错误正确答案：A7.在理想导体中能存在静电场，但不可以存在恒定磁场。

A、正确B、错误正确答案：B8.顺向串联的两个互感线圈，等效电感量为它们的电感量之和A、正确B、错误正确答案：B9.实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。

A、正确B、错误正确答案：B10.实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征A、正确B、错误正确答案：B11.对称Y形和对称△形网络等效变换的公式Ry=3R△。

A、正确B、错误正确答案：B12.RC电路的时间常数r。

=C/RA、正确B、错误正确答案：B13.电机和变压器常用的铁心材料为软磁材料。

A、正确B、错误正确答案：A14.V·A表示矢量A的梯度。

()A、正确B、错误正确答案：B15.直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势A、正确B、错误正确答案：B16.直流电桥可用来较准确地测量电阻。

A、正确B、错误正确答案：A17.一般而言，电磁辐射的大小与场源的频率关联最大，其他条件不变时,频率越高辐射越大。

()A、正确B、错误正确答案：A18.RC一阶电路的零输入响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：B19.RLC并联电路谐振时阻抗最大。

第一章认识电路练习题一、是非题(1.5X20)1、电路图是根据电气元件的实际位置和实际连线连接起来的。

（）2、蓄电池在电路中必是电源，总是把化学能转换成电能。

（）3、直流电路中，有电压的元件一定有电流。

（）4、电阻值大的导体，电阻率一定也大。

（）5、电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。

（）6、欧姆定律适用于任何电路和任何元件。

（）7、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的。

（）8、额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。

（）9、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（）2210、公式P=UI=RI=U/ R 在任何条件下都是成立的。

（）二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。

1、下列设备中，一定是电源的为（）。

A.发电机B.冰箱C.蓄电池D.白炽灯2、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷量是( )。

A.20CB.50CC.1200CD.2000C3、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。

A.增大B.减小C.不变D.不能确定4、相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（）。

A.12:5B.3:20C.7:6D.20:35、某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为( )。

A.100ΩB. 25ΩC. 50ΩD. 06、通常电工术语“负荷大小”是指( )的大小。

A.等效电阻B.实际电功率C.实际电压D.负载电流7、一电阻元件，当其电流减为原来的一半时，其功率为原来的( )。

A.1/2B.2倍C.1/4D.4倍8、220V、40W白炽灯正常发光( )，消耗的电能为1KW·h。

A.20hB. 40hC. 45hD. 25h三、填充题1、电路是由、、和等组成的闭合回路。

《电工技术基础与技能》复习题5．磁场和磁路一、选择题：1．判断通电导线或通电线圈产生磁场的方向用（ ）A ．左手定则B ．右手定则C ．右手螺旋定则D ．楞次定律2．判断磁场对通电导线的作用力的方向用（ ）A ．左手定则B ．右手定则C ．右手螺旋定则D ．安培定则3．如图所示，两个完全一样的环形线圈相互垂直放置，它们的圆心位于共同点O ，当通以相同大小的电流时，O 点处的磁感应强度与一个线圈单独产生的磁感应强度之比是（ ）A ．2：1B ．1：1C ．2：1D ．1：24．铁、钴、镍及其合金的相对磁导率是（ ）A ．略小于1B ．略大于1C ．等于1D ．远大于15．如图所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的方向为（ ）A ．垂直向上B ．垂直向下C ．水平向左D ．水平向右6．如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ）A ．垂直向上B ．垂直向下C ．水平向左D ．水平向右选择题3题 选择题5题 选择题6题7．在匀强磁场中，原来载流导线所受的磁场力为F ，若电流增加到原来的两倍，而导线的长度减少一半，这时载流导线所受的磁场力为（ ）A ．FB ．2F C ．F 2 D ．F 4 8．如果线圈的形状、匝数和流过它的电流不变，只改变线圈中的媒质，则线圈内（ ）A ．磁场强度不变，而磁感应强度变化；B ．磁场强度变化，而磁感应强度不变；C ．磁场强度和磁感应强度均不变化；D ．磁场强度和磁感应强度均要改变。

9．下列说法正确的是（ ）A ．一段通电导线，在磁场某处受的磁场力大，则该处的磁感应强度就大；B ．磁感线越密处，磁感应强度越大；C ．通电导线在磁场中受到的力为零，则该处磁感应强度为零；D ．在磁感应强度为B 的匀强磁场中，放入一面积为S 的线圈，则通过该线圈的磁通一定为Φ=BS10．两条导线互相垂直，但相隔一个小的距离，其中一条AB 是固定的，另一条CD 可以自由活动，如右图所示，当按图所示方向给两条导线通入电流，则导线CD 将（）A．顺时针方向转动，同时靠近导线ABB．逆时针方向转动，同时靠近导线ABC．顺时针方向转动，同时离开导线ABD．逆时针方向转动，同时离开导线AB11．若一通电直导线在匀强磁场中受到的磁场力为最大，这时通电直导线与磁感线的夹角为（）。

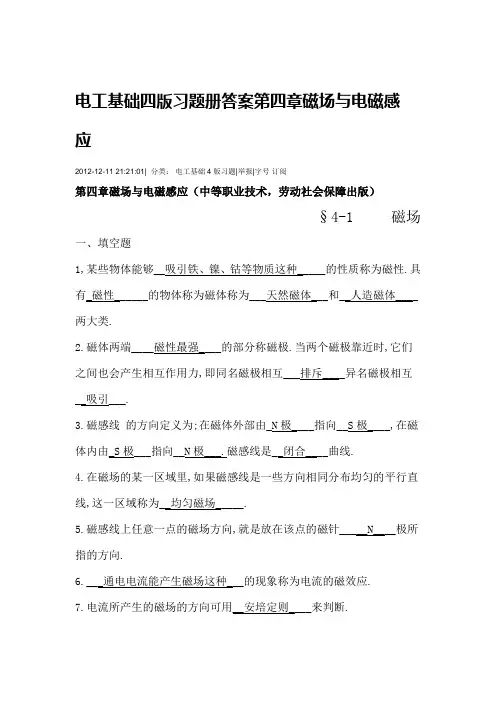

电工基础四版习题册答案第四章磁场与电磁感8.如图4-1所示, 导体ad的磁感应强度B的方向为N极穿出纸面,导体的电流方向是_由a→b__.二.判断题1.每个磁体都有两个磁极,一个叫N极,另一个叫S极,若把磁体分成两端,则一段为N极,另一段叫S 极.( × )2.磁场的方向总是由N极指向S极.(×)3.地球是一个大磁体.( √)4.磁场总是由电流产生的.(×)5.由于磁感线能想象地描述磁场的强弱和方向,所以它存在于磁极周围的空间里.( × )三.选择题1.在条形磁铁中,磁性最强的部位在(B )A.中间B. 两极 c.整体2.磁感线上任意点的( B )方向,就是该点的磁场方向.A.指向N极的B.切线 c.直线3.关于电流的磁场,正确说法是(C )A.直线电流的磁场只分布在垂直与导线的某一平面上B.直线电流的刺伤是一些同心圆,距离导线越远,磁感线越密.C. 直线电流,环形电流的磁场方向都可用安培定则判断.四.综合分析题1.有两位同学,各自在铁棒上绕一些导线制成电磁铁,照后按照从右段流入,从左段流出的顺序通入电流.甲同学制成的电磁铁,左端是N极,右端是S极;而乙同学制成的电磁铁,恰好左端是S 极,右端是N极.那么,它们各自是怎样绕导线的?请用简图表示出来.2.判断图4-2中各小磁针的偏转方向.§4—2磁场的主要物理量一.填空题1.描述磁场在空间某一范围内分布情况的物理量称为磁通，用符号表示，单位为____Wb________;描述磁场中各点磁场强弱和方向的物理量称为磁感应强度，用符号 B 表示，单位为特斯拉（T）。

在均匀磁场中,两者的关系可用公式Φ=B S表示。

2.用来表示媒介质导磁性的物理量叫磁导率，用符号 u 表示,单位是B.顺磁物质、顺磁物质、铁磁物质C.顺磁物质、铁磁物质、铁磁物质2.下列与磁导率无关的量是( B ).A.磁感应强度B.磁场强度C.磁通四、问答题1.试总结磁感线的特点.答：①磁通越密磁场越强，磁力线越疏磁场越弱。

电工技术基础与技能第五章磁场和磁路练习题班别：高二（）姓名：学号：成绩：一、是非题1、磁体上的两个极，一个称为N极，另一个称为S极，若把磁体截成两段，则一段为N极，另一段为S极。

（）2、磁感应强度是矢量，但磁场强度是标量，这是两者之间的根本区别。

（）3、通电导体周围的磁感应强度只取决于电流的大小及导体的形状，而与媒介质的性质无关。

（）4、在均匀介质中，磁场强度的大小与媒介质的性质无关。

（）5、通电导线在磁场中某处受到的力为零，则该处的磁感应强度一定为零。

（）6、两根靠得很近的平行直导线，若通以相同方向的电流，则他们相互吸引。

（）7、铁磁性物质的磁导率是一常数。

（）8、铁磁性物质在反复交变磁化过程中，H的变化总是滞后于B的变化，称为磁滞现象。

（）9、电磁铁的铁心是由软磁性材料制成的。

（）10、同一磁性材料，长度相同，截面积大则磁阻小。

（）二、选择题1、判定通电导线或通电线圈产生磁场的方向用（）。

A.右手定则B.右手螺旋法则C.左手定则D.楞次定律2、如5-21所示，两个完全一样的环形线圈相互垂直地放置，它们的圆心位于共同点O点，当通以相同大小的电流时，O点处的磁感应强度与一个线圈单独产生的磁感应强度之比是( )。

:1 :1 :3、下列与磁导率无关的物理量是（）。

A.磁感应强度B.磁通C.磁场强度D.磁阻4、铁、钴、镍及其合金的相对磁导率是（）。

A.略小于1B.略大于1C.等于1D.远大于15、如5-22所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的方向为( )。

A.垂直向上B.垂直向下C.水平向左D.水平向右6、在匀强磁场中，原来载流导线所受的磁场力为F，若电流增加到原来的两倍，而导线的长度减少一半，这时载流导线所受的磁场力为( )。

F F F7、如5-23所示，处在磁场中的载流导线，受到的磁场力的方向应为( )。

A.垂直向上B.垂直向下C.水平向左D.水平向右8、空心线圈被插入铁心后( )。

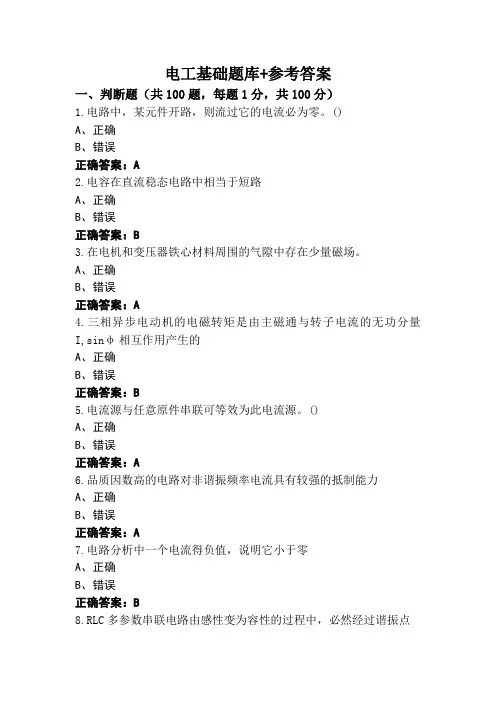

电工基础题库+参考答案一、判断题（共100题，每题1分，共100分）1.电路中，某元件开路，则流过它的电流必为零。

()A、正确B、错误正确答案：A2.电容在直流稳态电路中相当于短路A、正确B、错误正确答案：B3.在电机和变压器铁心材料周围的气隙中存在少量磁场。

A、正确B、错误正确答案：A4.三相异步电动机的电磁转矩是由主磁通与转子电流的无功分量I,sinφ相互作用产生的A、正确B、错误正确答案：B5.电流源与任意原件串联可等效为此电流源。

()A、正确B、错误正确答案：A6.品质因数高的电路对非谐振频率电流具有较强的抵制能力A、正确B、错误正确答案：A7.电路分析中一个电流得负值，说明它小于零A、正确B、错误正确答案：B8.RLC多参数串联电路由感性变为容性的过程中，必然经过谐振点A、正确B、错误正确答案：A9.负载上获得最大功率时，说明电源的利用率达到了最大A、正确B、错误正确答案：B10.电机和变压器常用的铁心材料为软磁材料。

A、正确B、错误正确答案：A11.不管是RLC串联谐振还是并联谐振电路，其品质因数Q,都等于电路中感抗或容抗吸收无功功率与电阻吸收的有功功率之比。

A、正确B、错误正确答案：A12.单一电感元件的正弦交流电路中，消耗的有功功率比较小。

A、正确B、错误正确答案：B13.电阻元件上只消耗有功功率，不产生无功功率。

A、正确B、错误正确答案：A14.三相感应电动机的起动电流和起动转矩都与电机所加的电源电压成正比A、正确B、错误正确答案：B15.在电机和变压器铁心材料周围的气隙中存在少量磁场A、正确B、错误正确答案：A16.通过互感线圈的电流若同时流入同名端，则它们产生的感应电压彼此增强A、正确B、错误正确答案：A17.两矢量点乘结果仍为矢量。

()A、正确B、错误正确答案：B18.五次谐波旋转磁势的转向与基波旋转磁势转向相同A、正确B、错误正确答案：B19.在电机和变压器铁心材料周围的气隙中存在少量磁通A、正确B、错误正确答案：A20.在理想导体中能存在静电场，但不可以存在恒定磁场。

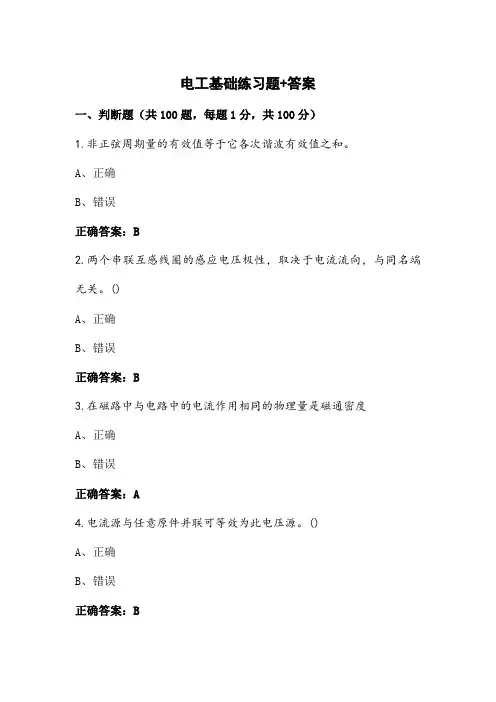

电工基础练习题+答案一、判断题（共100题，每题1分，共100分）1.非正弦周期量的有效值等于它各次谐波有效值之和。

A、正确B、错误正确答案：B2.两个串联互感线圈的感应电压极性，取决于电流流向，与同名端无关。

()A、正确B、错误正确答案：B3.在磁路中与电路中的电流作用相同的物理量是磁通密度A、正确B、错误正确答案：A4.电流源与任意原件并联可等效为此电压源。

()A、正确B、错误正确答案：B5.三相四线制电路无论对称与否，都可以用三瓦计法测量三相总有功功率。

A、正确B、错误正确答案：A6.传输线所传输的信号频率非常高时，其特性阻抗可认为是一个纯电阻。

A、正确B、错误正确答案：A7.正弦量的三要素是指它的最大值、角频率和相位。

A、正确B、错误正确答案：B8.二阶电路出现等幅振荡时必有X=Xc,电路总电流只消耗在电阻上A、正确B、错误正确答案：A9.实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。

A、正确B、错误正确答案：B10.三相四线制电路无论对称与不对称,都可以用二瓦计法测量三相功率A、正确B、错误正确答案：B11.正弦量可以用相量来表示，因此相量等于正弦量。

A、正确B、错误正确答案：B12.电路分析中一个电流得负值，说明它小于零A、正确B、错误正确答案：B13.三相对称交流绕组中无三及三的倍数次谐波电势A、正确B、错误正确答案：B14.恒定电场中，有一个不良导体和良导体组成的分界面，则在良导体中电场线与分界面处处垂直。

()A、正确B、错误正确答案：B15.电场的能量储存于电场存在的空间A、正确B、错误正确答案：B16.串联谐振电路不仅广泛应用于电子技术中，也广泛应用于电力系统中A、正确B、错误正确答案：B17.换路定律指出：电容两端的电压是不能发生跃变的，只能连续变化。

A、正确B、错误正确答案：A18.反射波总是由终端向始端传播，且在传播过程中不断衰减A、正确B、错误正确答案：A19.电路中任意两个结点之间连接的电路统称为支路A、正确B、错误正确答案：A20.两矢量点乘结果仍为矢量。

电工基础 试题解析与参考答案一、填空题（将正确答案填在题中折线上，每小题分数已标注于题前括号内，本大题共30分）1．（2分）如图所示电路中，若以A 点作为参考点，X 点的电位为5V ；若以B 点为参考点，X 点的电位为10V ，则U AB = 5V 。

【解析】本题考查的是电位概念。

电路中任意一点的电位即为该点与参考点之间的电压。

于是根据题给条件有,于是（注意电压下标字母的运用）V U V U XB XA 10,5==VV V U U U U U XB XA XB AX AB 5105=+-=+-=+=2．（2分）万用表表头一般为高精度磁电式测量机构，满偏电流都很低。

若某万用表表头满偏电流为50uA ,表头内阻为3kΩ，要测量不超过5A 的电流，需并联0.03Ω的分流电阻。

【解析】本题通过介绍万用表一些基本知识，考查并联电阻分流原理。

计算时应注意单位的变化，否则容易出错。

)505(503A A xR A k μμ-⨯=⨯ΩΩ=⨯Ω≈-⨯Ω=03.0550*******AAk A A A k R x μμμ3．（2分）一扩音机（功放）的输出电阻为200Ω，音箱内阻为8Ω，为使音箱获得最大功率，需在功放与音箱间接入变比为5：1的变压器来实现阻抗匹配。

【解析】本题考查两个知识点：（1）负载获得最大功率的条件——负载电阻应与电源内阻相等；（2）变压器阻抗变换原理——从变压器一次侧看二次侧等效负载阻抗为,k 为L L Z k Z 2'=变压比。

4．（2分）有两个电容元件C 1、C 2，已知C 1 = 2.5uF ，耐压为250V ；C 2 = 10uF ，耐压为500V 。

将两个电容元件串联在电路中，电路电压最高不允许超过312.5V 。

【解析】两只电容器串联接在电源上，一定要注意每个电容器端电压不能超过其耐压值。

注意到这一点，问题就解决了。

电容串联时每个电容上的电荷量是相等的。

对C 1，最高能够承受的电荷量为库伦；对C 2，最高能够承受的电荷量为库611110625-⨯==U C Q 3222105-⨯==U C Q 伦；显然C 2的电荷量只能取Q 1，于是电路电压最高不允许超过)(5.3125.622502111V C U C U U =+=+=相类似的题目还有，电阻元件串并联，一定要注意每个电阻元件获得的实际功率不能超过其标称功率。

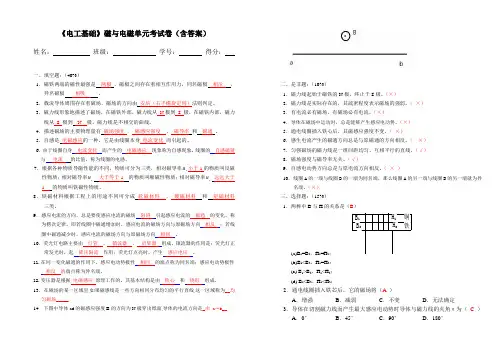

《电工基础》磁与电磁单元考试卷（含答案）姓名： 班级： 学号： 得分：一、填空题：（40%）1．磁铁两端的磁性最强是 两极 ，磁极之间存在着相互作用力，同名磁极 相斥 ，异名磁极 相吸 。

2．载流导体周围存在着磁场，磁场的方向由 安培（右手螺旋定则）法则判定。

3．磁力线形象地描述了磁场，在磁铁外部，磁力线从 N 极到 S 极，在磁铁内部，磁力线从 S 极到 N 极，磁力线是不相交的曲线。

4．描述磁场的主要物理量有 磁场强度 、 磁感应强度 、 磁导率 和 磁通 。

5．自感是 电磁感应的一种，它是由线圈本身 电流变化 而引起的。

6．由于线圈自身 电流变化 而产生的 电磁感应 现象称为自感现象。

线圈的 自感磁链与 电流 的比值，称为线圈的电感。

7．根据各种物质导磁性能的不同，物质可分为三类，相对磁导率r u 小于1的物质叫反磁性物质；相对磁导率r u 大于等于1 的物质叫顺磁性物质；相对磁导率r u 远远大于1 的物质叫铁磁性物质。

8．铁磁材料根据工程上的用途不同可分成 软磁材料 、 硬磁材料 和 矩磁材料 三类。

9．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。

即若线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；若线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 。

10．荧光灯电路主要由 灯管 、 镇流器 、 启辉器 组成。

镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电压 。

11.在同一变化磁通的作用下，感应电动势极性 相同 的端点称为同名端；感应电动势极性 相反 的端点称为异名端。

12.变压器是根据 电磁感应 原理工作的。

其基本结构是由 铁心 和 绕组 组成。

13．在磁场的某一区域里,如果磁感线是一些方向相同分布均匀的平行直线,这一区域称为__均匀磁场_____.14. 下图中导体ad 的磁感应强度B 的方向为N 极穿出纸面,导体的电流方向是_由 a →b__.二、是非题：（10%）1．磁力线起始于磁铁的N 极，终止于S 极。

电工基础练习题+答案一、单选题（共60题，每题1分，共60分）1、恒定磁场的基本场矢量为()A、JB、EC、DD、B正确答案：D2、关于KCL方程，说法错误的是()A、KCL方程数=nB、独立的KCL方程数=n-1C、独立的KCL方程：n个节点电流方程中的任意n-1个方程D、不适用于非线性电路正确答案：D3、两互感线圈的耦合系数K=A、M/L1L2B、√M/L1L2C、M/√L1L2正确答案：C4、必须设立电路参考点后才能求解电路的方法是A、支路电流法B、回路电流法C、结点电压法正确答案：C5、三相发电机绕组接成三相四线制，测得三个相电压u=U=U=220V,三个线电压U=380V,U=Ua=220V,这说明（)。

A、A相绕组接反了B、B相绕组接反了C、C相绕组接反了D、正常正确答案：C6、一电阻 R 上 u 、 i 参考方向不一致，令 u = － 10V ，消耗功率为 0.5W ，则电阻 R 为A、－200 ΩB、200 ΩC、± 200 Ω正确答案：B7、恒定电场的无源性通过()定理可以得出。

A、电流连续性原理B、环路定理C、折射定理D、高斯定律正确答案：A8、已知空间有a、b两点，电压Uab=10V,a点电位为Ua=4V,则b点电位Ub为()A、-6VB、6VC、14V正确答案：A9、“E与介质有关，D与介质无关”的说法是（)A、正确的B、错误的C、不能判定其正误D、前一结论正确正确答案：B10、静电场E沿闭合曲线的线积分为（ )。

A、零B、不确定C、不为零D、常数正确答案：A11、并励直流电动机在运行时励磁绕组断开了，电机将（ )A、不确定B、飞车C、可能飞车，也可能停转D、停转正确答案：C12、符合全耦合、参数无穷大、无损耗3个条件的变压器称为A、理想变压器B、空芯变压器C、实际变压器正确答案：A13、两个阻值相同的电阻，并联后总电阻为5欧姆。

将他们改为串联，总电阻为()欧姆。

附录㊀习题册参考答案第一章㊀电路基础知识ɦ１—１㊀电路和电路图㊀㊀一㊁填空题１.电流㊀电源㊀负载㊀控制装置㊀导线２.进行能量的传输㊁分配和转换㊀进行信息的传递和处理３.电路原理图㊀原理框图㊀印制电路图４.理想元件二㊁问答题１.答:电路主要由电源㊁负载㊁控制装置和导线组成ꎮ它们的主要功能如下所示:电源:为电路提供电能ꎮ负载:又称为用电器ꎬ其作用是将电能转变为其他形式的能ꎮ控制装置:主要作用是控制电路的通断ꎮ导线:起连接电路和输送电能的作用ꎮ２.答:把实际元件用理想元件表示后ꎬ一个实际电路便由一些理想电气元件连接而成ꎬ称为实际电路的电路模型ꎮ７７１三㊁识图㊁作图题续表２.９７１ɦ１—２㊀电流和电压一㊁填空题１.正㊀相反２.直流㊀交流㊀大小和方向恒定不变㊀稳恒电流㊀直流㊀大小和方向都随时间的变化而变化㊀交变电流㊀交流３.０ ０１４.串㊀正㊀负㊀量程５.电场力㊀电源６.参考点㊀Ｕａ－Ｕｂ㊀Ｕｂ－Ｕａ７.零㊀正㊀负８.负㊀正９.并联㊀相同１０.ｃ㊀ｄ㊀ｃ二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ˑ㊀６.ɿ㊀７.ɿ８.ɿ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｂ四㊁问答题１.答:(１)要有能自由移动的电荷 载流子ꎮ(２)导体两端必须保持一定的电压ꎮ２.答:电源内部电荷在电源力的作用下从负极移动到正极ꎬ电源外部电荷是在电场力的作用下从正极移动到负极ꎮ０８１３.答:(１)对交流㊁直流电流应分别使用交流电流表和直流电流表测量ꎮ(２)电流表应串接到被测电路中ꎮ(３)直流电流表表壳接线柱上标明的 ＋ － 记号应和电路的极性相一致ꎬ不能接错ꎬ否则指针会反转ꎬ既影响正常测量ꎬ也容易损坏电流表ꎮ(４)每个电流表都有一定的测量范围ꎬ因此在测量之前应先估计被测电流大小ꎬ以便选择适当量程的电流表ꎮ若无法估计ꎬ可先用电流表的最大量程挡测量ꎬ当指针偏转不到１/３刻度时ꎬ再改用较小挡去测量ꎬ直到测得正确数值为止ꎮ(５)为了在接入电流表后对电路的原有工作状况影响较小ꎬ电流表的内阻应尽量小ꎮ五㊁计算题１.解:５ｍｉｎ＝３００ｓＩ＝Ｑｔ＝３ ６３００＝０ ０１２Ａ＝１２ｍＡ２.解:(１)Ｕａｂ＝Ｕａ－Ｕｂ＝－６－(－３)＝－３ＶＵｃｄ＝Ｕｃ－Ｕｄ＝０－(－２)＝２Ｖ(２)因为电压不随参考点的改变而变化ꎬ所以Ｕｃｄ＝２Ｖ又因为ｄ为参考点ꎬＵｄ＝０ꎬ所以Ｕｃ＝２ＶＵｂｄ＝－３－(－２)＝－１Ｖꎬ所以Ｕｂ＝－１ＶＵａｂ＝－３Ｖꎬ所以Ｕａ＝－４ＶＵｅｄ＝－２Ｖꎬ所以Ｕｅ＝－２Ｖɦ１—３㊀电㊀㊀阻一㊁填空题１.导体㊀绝缘体㊀半导体１８１２.阻碍３.正㊀反４.导电㊀强㊀弱５.电导率㊀容易６.增大㊀减小７.标称阻值㊀允许阻值㊀额定功率８.负㊀正二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ三㊁选择题１.Ｃ㊀２.Ｂ㊀３.Ｄ㊀４.Ｃ㊀５.Ｃ㊀６.Ｄ四㊁问答题１.答:Ｒ１＝ρＬ１/Ｓ１＝８ΩＲ２＝ρＬ２/Ｓ２＝ρＬ１/４Ｓ１＝２ΩＲ３＝ρＬ３/Ｓ３＝ρ４Ｌ１/Ｓ１＝３２Ω２.答:不正确ꎬ由于手指的触碰ꎬ把人体的电阻也量入了ꎮ３.答:ａ)２７０００Ωʃ５％ｂ)１７ ４Ωʃ１％ɦ１—４㊀电功和电功率一㊁填空题１.电功㊀Ｗ㊀焦耳㊀功率㊀Ｐ㊀瓦特２.度㊀１度＝３ ６ˑ１０６Ｊ２８１３.电流的热效应㊀Ｑ㊀焦耳(Ｊ)４.电流的平方㊀电阻㊀通过的时间５.额定㊀满载㊀轻载㊀过载㊀超载㊀过载６.６０７.１７２８㊀０ ０００４８８.０ ４５㊀４８４Ω二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ˑ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ｂ㊀４.Ｂ㊀５.Ｄ四㊁问答题１.答:因为晚上７ ８点钟正好是用电高峰ꎬ由于电网的负荷较大ꎬ供电系统能保证的电压会低一些ꎬ电压降低ꎬ灯泡的功率就会减小ꎬ亮度也就减小了ꎮ深夜用电负荷最小ꎬ电源电压最高ꎬ电灯就会亮多了ꎮ２.答:不对ꎬ因为电压一定时ꎬ电流大功率才大ꎮ３.答:因为两根断了的灯丝并联ꎬ电阻减小ꎬ电流增大ꎬ所以灯会更亮ꎮ五㊁计算题１.解:Ｑ＝Ｉ２Ｒｔ＝２２０１２１０æèçöø÷２ˑ１２１０ˑ２ˑ３６００＝２ ８８ˑ１０５Ｊ２.解:因为Ｄ１ʒＤ２＝２ʒ１Ｓ１ʒＳ２＝４ʒ１Ｒ１ʒＲ２＝１ʒ４又因为电压相等ꎬ所以Ｐ１ʒＰ２＝４ʒ１３８１３.解:当电炉功率为２５０Ｗ时ꎬ电炉上实际电压为１１０ＶꎮＲ炉＝Ｕ２Ｐ＝４８４００１０００＝４８ ４ΩＲ＝４８ ４Ω所以ꎬ变阻器的阻值调节范围为０~４８ ４Ωꎮ４.解:(１)Ｗ＝ＵＩｔ＝２５ˑ１０ˑ１ˑ６０＝１５０００Ｊ(２)Ｑ＝Ｉ２Ｒｔ＝１０２ˑ０ １ˑ１ˑ６０＝６００Ｊ第二章㊀简单直流电路的分析ɦ２—１㊀全电路欧姆定律㊀㊀一㊁填空题１.电压㊀电阻２.正㊀反３.外电压㊀内电压４.端电压㊀负载电流５.通路㊀断路㊀短路６.大㊀１０Ω㊀５Ω７.＝㊀非线性㊀线性８.２２０９.１㊀４１０.１ʒ１１１.小电流㊀大电流二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ˑ４８１三㊁选择题１.Ｂ㊀２.Ａ㊀３.Ｂ四㊁计算题１.解:Ｉ＝ＵＲ＝２２０４８４＝０ ４５Ａ２.解:６００μＶ＝６ˑ１０－４Ｖꎬ３０μＡ＝３ˑ１０－５ＡＩ短＝Ｅｒ所以ｒ＝ＥＩ短＝６ˑ１０－４３ˑ１０－５＝２０Ω３.解:Ｉ＝２２０１０００＝１１５０Ａ>５０ｍＡ所以人是危险的ꎮ解:(１)Ｓ打在 １ 位置时ꎬ电路处于通路状态ꎮ㊀㊀㊀Ｉ＝ＥＲ＋ｒ＝１０１０＝１Ａ㊀㊀㊀Ｕ＝ＩＲ＝１ˑ９ ９＝９ ９ＶＳ打在 ２ 位置时ꎬ电路处于断路状态ꎮ㊀㊀㊀㊀Ｉ＝０㊀㊀㊀Ｕ＝Ｅ＝１０ＶＳ打在 ３ 位置时ꎬ电路处于短路状态ꎮ㊀㊀㊀Ｉ短＝Ｅｒ＝１００ １＝１００Ａ㊀㊀㊀㊀Ｕ＝０解:根据Ｕ＝Ｅ－Ｉｒ１１＝Ｅ－２ｒ１０＝Ｅ－４ｒ解得Ｅ＝１２Ｖꎬｒ＝０ ５Ω５８１ɦ２—２㊀电阻的连接一㊁填空题１.较大㊀电流㊀分压器㊀电压㊀较小㊀电流㊀凡是额定工作电压２.１ʒ２㊀１ʒ１㊀１ʒ１㊀２ʒ１３.３３ ３３４.２００５.６６ ７㊀０ ６６.２㊀１５二㊁判断题１.ɿ㊀２.(１)ɿ(２)ˑ㊀３.ɿ㊀４.ˑ三㊁选择题１.Ａ㊀２.Ｂ㊀３.Ｂ㊀４.Ｃ㊀５.Ａ㊀６.Ａ㊀７.Ｄ㊀８.Ｃ㊀９.Ｂ㊀１０.Ｃ四㊁问答题答:调到１和２位置时测电流ꎬ位置１量程大ꎮ调到５和６位置时测电压ꎬ位置６量程大ꎮ五㊁计算题１.解:ＵＸ＝２２０－１１０＝１１０Ｖ＝６０１１０ʈ０ ５５ＡＩ＝ＰＮＵＮＲＸ＝ＵＸＩ＝１１００ ５５＝２００Ω６８１２.解:(１)Ｉ１＝ＵａｂＲ１＝６０１ ２ˑ１０３＝５０ｍＡＩ２＝Ｉ－Ｉ１＝１５０－５０＝１００ｍＡ(２)Ｒ２＝ＵａｂＩ２＝６０１００ˑ１０－３＝６００Ω３.解:开关接在１处ꎬ电压表读数为０ꎮ开关接在２处ꎬＲ１㊁Ｒ２串联ꎮＵＶ＝Ｕ１＝ＥˑＲ１/(Ｒ１＋Ｒ２)＝１０ˑ２００２００＋６００＝２ ５Ｖ开关接在３处ꎬＲ２与Ｒ３并联后再与Ｒ１串联ꎮＲ２３＝Ｒ２Ｒ３/(Ｒ２＋Ｒ３)＝６００ˑ３００６００＋３００＝２００ΩＵＶ＝ＥˑＲ１/(Ｒ１＋Ｒ２３)＝１０ˑ２００２００＋２００＝５Ｖ４.解:Ｒ２３＝Ｒ２//Ｒ３＝６００/２＝３００ΩＲ２３４＝Ｒ２３＋Ｒ４＝３００＋２００＝５００ΩＲＡＢ＝Ｒ１//Ｒ２３４＝５００//５００＝２５０Ωɦ２—３㊀直流电桥一㊁填空题１.电桥对臂电阻的乘积相等２.１０Ｖ㊀６Ｖ㊀４Ｖ二㊁计算题１.解:因为电桥处于平衡状态ꎬ所以Ｒ１Ｒ４＝Ｒ２Ｒ３３０Ｒ４＝１５ˑ２０Ｒ４＝１０ΩＲ总＝ｒ＋(Ｒ１＋Ｒ２)//(Ｒ３＋Ｒ４)＝０ ５＋１８＝１８ ５ΩＩ总＝Ｅ/Ｒ总＝７ ４１８ ５＝０ ４ＡＩ４＝４５３０＋４５ˑ０ ４＝０ ２４Ａ２.解:因为Ｒ１Ｒ４＝Ｒ２Ｒ３所以电桥平衡ꎬＩ５＝０Ｒ总＝Ｒ０＋(Ｒ１＋Ｒ３)//(Ｒ２＋Ｒ４)＝４８＋１９２＝２４０ΩＩ总＝Ｅ/Ｒ总＝２４/２４０＝０ １Ａ第三章㊀复杂直流电路的分析ɦ３—１㊀基尔霍夫定律㊀㊀一㊁填空题１.节点电流定律㊀在任一瞬间ꎬ流进某一节点的电流之和恒等于流出该节点的电流之和㊀ðＩ进＝ðＩ出２.回路电压定律㊀在任一闭合回路中ꎬ各段电路电压降的代数和恒等于零㊀ðＵ＝０３.正㊀负㊀正㊀负二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ㊀８.ɿ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ｃ㊀４.Ｂ㊀５.Ｂ㊀６.Ｃ㊀７.Ｃ㊀８.Ｃ８８１四、计算题１.解:设左边节点为Ａꎬ右边节点为Ｂ节点Ａ:Ｉ１＝３＋１０＋５＝１８Ａ节点Ｂ:５＋Ｉ２＝２＋１０Ｉ２＝７Ａ２.解:假设电流方向和回路方向如下图所示ꎮＣ:Ｉ１＋Ｉ２＋Ｉ３回路１:Ｅ１－Ｅ３＝Ｉ１Ｒ１－Ｉ３Ｒ３回路２:Ｅ３－Ｅ２＝Ｉ３Ｒ３－Ｉ２Ｒ２Ｉ１＝－３７ＡＩ２＝４７ＡＩ３＝－１７ＡＵＡＢ＝－Ｅ１－Ｉ２Ｒ２＝－５－４７ˑ５＝－５５７Ａ３.解:(１)回路２按逆时针方向进行计算ꎮＩ１＋Ｉ２＝Ｉ３Ｅ１＝Ｉ１Ｒ１＋Ｉ３Ｒ３９８１Ｅ２＝Ｉ２Ｒ２＋Ｉ３Ｒ３所以Ｉ１＝５３ＡＩ２＝２３Ａ㊀Ｉ３＝７３Ａ(２)ＵＡＢ＝－７３ˑ２＝－１４３Ｖ(３)Ｐ３＝Ｉ２３Ｒ３＝７３æèçöø÷２ˑ２＝４９９ˑ２＝９８９Ｗɦ３—２㊀电压源与电流源的等效变换一㊁填空题１.零㊀恒压源㊀内阻２.无穷大㊀恒流源㊀内阻３.Ｅ/ｒ㊀不变㊀并联二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ˑ三㊁选择题１.Ａ㊀２.Ａ四㊁计算题１.解:ａ)Ｉｓ＝ＥＲ＝５１０＝０ ５Ａꎬ内阻不变ｂ)Ｉｓ＝ＥＲ＝５１０＝０ ５Ａꎬ内阻不变ｃ)Ｉｓ１＝Ｅ１Ｒ１＝１０５＝２Ａ０９１Ｉｓ２＝Ｅ２Ｒ２＝２０５＝４ＡＩｓ＝Ｉｓ２－Ｉｓ１＝４－２＝２ＡＲ＝Ｒ１ʊＲ２Ω２.解:ａ)Ｅ＝ＩｓＲ＝２ˑ５＝１０Ｖꎬ内阻不变ｂ)Ｅ＝ＩｓＲ＝３ˑ１０＝３０Ｖꎬ内阻不变ｃ)Ｅ１＝Ｉｓ１Ｒ１＝３ˑ３＝９Ｖ㊀Ｅ２＝Ｉｓ２Ｒ２＝５ˑ２＝１０ＶＥ＝Ｅ２－Ｅ１＝１０－９＝１Ｖ㊀Ｒ＝Ｒ１＋Ｒ２＝３＋２＝５Ω１９１３.解:Ｉ＝２０４＋１２＋２４＝０ ５ＡＵ＝０ ５ˑ２４＝１２Ｖ五㊁实验题项目ＰＶ１ＰＶ２ＰＡ１ＰᶄＯＰᶄＬＰＡ２ＰＡ３ＰＶ３ＰＶ４ＰᵡＯＰᵡＬ读数１Ｖ５Ｖ１Ａ１Ｗ５Ｗ５Ａ１Ａ５Ｖ５Ｖ５Ｗ５Ｗɦ３—３㊀戴维南定理一㊁填空题１.两个引出端㊀电源２.开路电压㊀所有电源不起作用时ꎬ网络两端的等效电阻３.Ｒ＝ｒ㊀Ｐｍａｘ＝Ｅ２/４ｒ４.Ｒ㊀ｒ５.１０二㊁选择题１.Ａ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ａ２９１三、计算题１.解:ａ)Ｉ＝６２＋４＝１ＡＵＡＢ开＝２＋４＝６ＶＲ０＝７３Ωｂ)Ｉ＝３０１＋４＋５＝３ＡＵＡＢ开＝１５ＶＲ０＝２ ５Ω２.解:移开待求支路ꎬ可得:Ｉ＝Ｅ１＋Ｅ２Ｒ１＋Ｒ２＝２７６＋３＝３ＡＵＡＢ开＝－１６Ｖ等效内阻ＲＡＢ＝２ΩＩ３＝６２＋２＝１ ５ＡＵ３＝Ｉ３Ｒ３＝１ ５ˑ２＝３Ｖ３９１㊀㊀３.解:移开待求支路ꎬ可得:Ｉ＝Ｅ１－Ｅ２Ｒ１＋Ｒ２＝６４＝１ ５ＡＵＡＢ开＝１ ５ˑ２＋４＝７Ｖ等效电阻ＲＡＢ＝６ΩＩ３＝７１＋６＝１Ａ四㊁实验题(１)开路电压㊀等效电阻(２)Ｒ３支路中的电流ɦ３—４㊀叠加原理一㊁填空题㊀㊀１.正㊀负２.线性㊀电流㊀电压㊀功率３.－１㊀４㊀３４９１二、计算题１.解:(１)当电源Ｅ１单独作用时:Ｉᶄ１＝１２Ａ㊀Ｉᶄ２＝８Ａ㊀Ｉᶄ３＝０Ａ(２)当电源Ｅ２单独作用时:Ｉᵡ１＝８Ａ㊀Ｉᵡ２＝０Ａ㊀Ｉᵡ３＝２Ａ(３)当电源Ｅ１２同时作用时:Ｉ１＝１２－８＝４Ａ㊀Ｉ２＝８Ａ㊀Ｉ３＝２Ａ２.解:开关打在１时ꎬ相当于Ｅ１单独作用ꎬ电流表的读数为３Ａꎮ当Ｅ２单独作用时ꎬ图如下所示ꎬ电流表的读数为２Ａꎮ所以两个电源同时作用时ꎬ电流表的读数为５Ａꎮ５９１第四章㊀磁场与电磁感应ɦ４—１㊀磁㊀㊀场㊀㊀一㊁填空题１.排斥㊀吸引２.Ｎ极㊀Ｓ极㊀Ｓ极㊀Ｎ极㊀闭合３.均匀磁场４.切线㊀Ｎ５.电路能产生磁场６.安培定则７.从ａңｂ８.磁通㊀Φ㊀韦伯㊀磁感应强度㊀Ｂ㊀特斯拉㊀㊀Ф＝ＢＳ㊀９.磁导率㊀μ㊀Ｈ/ｍ㊀相对磁导率㊀μｒ＝μμ０二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ˑ㊀７.ɿ三㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｂ㊀４.Ｃ四㊁问答题１.答:磁感应强度是描述磁场中某点处磁场的强弱的物理量ꎬ而磁通是描述磁场在某一范围内的分布及变化情况的物理量ꎮ２.答:６９１３.解:ａ)Ｎ极指里ｂ)Ｎ极右偏ｃ)Ｎ极左偏ɦ４—２㊀磁场对电流的作用一㊁填空题㊀㊀１.电磁力㊀安培力㊀左手２.垂直㊀平行３.相互吸引㊀相互排斥４.转动㊀最大㊀最小二㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｂ㊀４.Ｃ三㊁综合分析题１.解:ａ)导体受到向右的力ꎮｂ)导体电流往里ꎮｃ)电流逆时针流动ꎮ２.解:７９１四㊁计算题１.解:(１)Ｌ＝０ ３ｍꎬＦ＝ＢＩＬ㊀㊀㊀㊀㊀㊀０ ０６＝Ｂˑ４ˑ０ ３㊀㊀㊀㊀㊀㊀Ｂ＝０ ０５Ｔ㊀㊀㊀(２)Ｆ＝ＢＩＬｓｉｎα＝０ ０５ˑ４ˑ０ ３ˑ１２＝０ ０３Ｎ２.解:(１)Ｆ＝ＢＩＬ㊀㊀㊀㊀㊀㊀０ ０２ˑ１０＝Ｂˑ２ˑ０ ４㊀㊀㊀㊀㊀㊀Ｂ＝０ ２５Ｔ㊀㊀㊀(２)磁感应强度方向向里ꎮɦ４—３㊀电磁感应一㊁填空题㊀㊀１.利用磁场产生电流的现象㊀产生感应电流㊀发生变化２.感应电流㊀阻碍㊀相反㊀相同３.线圈中磁通的变化率㊀ｅ＝ＮΔΦΔｔ４.楞次㊀法拉第电磁感应二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ˑ三㊁选择题１.Ａ㊀２.Ｂ㊀３.Ａ㊀４.Ｂ㊀５.Ｃ㊀６.Ｄ８９１四㊁问答题１.答:利用磁场产生电流的现象称为电磁感应ꎮ条件:穿过闭合电路的磁通发生变化ꎮ线圈中有磁通不一定有感应电动势ꎮ２.答:铜圆圈向左运动ꎮ３.答:ａ)能产生感应电动势ꎬ方向向上ꎮｂ)不能产生感应电动势ꎮｃ)能产生感应电动势ꎬ方向从ＡңＯꎮ４.答:ａ)向右偏转ꎮｂ)向左偏转ꎮ五㊁计算题１.解:Ｌ＝２０ｃｍ＝０ ２ｍ(１)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０ˑ０＝０(２)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０ˑ１２＝０ ８Ｖ(３)ｅ＝ＢＩＬｓｉｎα＝０ ８ˑ０ ２ˑ１０＝１ ６Ｖ方向垂直纸面向里ꎮ２.解:ｅ＝ＮΔΦΔｔ＝１０００ˑ０ ０９－０ ０２０ ０７＝１００ＶＩ＝ＥＲ＋ｒ＝１００９９０＋１０＝０ １Ａ３.解:(１)ＡＢ上产生感应电动势为:Ｅａｂ＝ＢＬＶ１＝２ˑ０ ４ˑ５＝４ＶＣＤ上产生的感应电动势为:Ｅｃｄ＝ＢＬＶ２＝２ˑ０ ４ˑ４＝３ ２Ｖ(２)Ｉ＝ＥＡＢ＋ＥＣＤＲ＝７ ２０ ５＝１４ ４Ａ方向向左ꎮ９９１ɦ４—４㊀自感和互感一㊁填空题㊀㊀１.电磁感应㊀电流发生变化㊀ｅＬ㊀ｉＬ２.Ｌ㊀Ｌ＝ＮΦＩ㊀亨利３.另一线圈４.一致㊀极性始终保持一致５.长㊀多㊀大㊀异名㊀同㊀Ｌ顺＝Ｌ１＋Ｌ２＋２Ｍ６.同名㊀反㊀Ｌ反＝Ｌ１＋Ｌ２－２Ｍ二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｂ㊀２.Ｂ㊀３.Ｃ㊀４.Ａ㊀Ｂ四㊁综合分析题１.解:灯泡亮一下再灭ꎮ２.解:ＨＬ２立即亮ꎬＨＬ１慢慢亮ꎮ原因是与ＨＬ１串联的线圈阻碍电流的变化ꎮ３.解:ａ)１ꎬ４ꎬ６是同名端(２ꎬ３ꎬ５是同名端)ꎮｂ)１ꎬ３是同名端(２ꎬ４是同名端)ꎮ４.解:正偏ꎮ５.解:Ａ中左负右正ꎮＢ中左正右负ꎮ６.解:应采用ａ)图方式ꎬａ)图在磁场作用下才可以产生 ００２感应电流ꎬ形成涡流ꎻ采用多层叠片方式组成ꎬ并用薄层绝缘材料将各层隔开ꎬ以减少涡流损耗ꎮ五㊁计算题１.解:ｅ＝Ｌ＝ΔｉΔｔ＝０ ５ˑ５１＝２ ５Ｖ２.解:(１)ｅ＝ＬΔｉΔｔ１＝Ｌˑ４２Ｌ＝０ ５Ｈ(２)因为２~４ｓ内线圈的电流没有发生变化ꎬ所以产生的感应电动势为０ꎮ(３)４~５ｓ内线圈产生的感应电动势为:ｅ＝ＬΔｉΔｔ＝０ ５ˑ４１＝２Ｖɦ４—５㊀铁磁材料与磁路一㊁填空题㊀㊀１.使原来没有磁性的物质具有磁性㊀铁磁物质２.Ｂ㊀Ｈ㊀磁滞回线３.软磁性材料㊀硬磁性材料㊀矩磁性材料４.磁通所通过的路径㊀无分支㊀有分支５.通过线圈的电流㊀线圈匝数㊀安培６.磁通在通过磁路时所受到的阻碍㊀１/亨７.Φ＝ＥｍＲｍ８.主磁通㊀漏磁通９.励磁线圈㊀铁芯㊀衔铁１０２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ɿ㊀７.ˑ三㊁选择题１.Ａ㊀２.Ｃ四㊁问答题１.答:可分为硬磁材料㊁软磁材料㊁矩磁材料ꎮ特点:硬磁材料不易磁化ꎬ不易退磁ꎮ软磁材料容易磁化ꎬ容易退磁ꎮ矩磁材料很易磁化ꎬ很难退磁ꎮ用途:硬磁材料适合制作永久磁铁㊁扬声器的磁钢ꎮ软磁材料适合制作交流电设备的铁芯ꎮ矩磁材料适合制作磁带㊁计算机的磁盘ꎮ２.答:通入反向电流ꎬ才能将元件轻便地取下ꎬ因为通入反向电流可以消除剩磁ꎮ３.答:气隙对励磁电流的影响不同ꎮ交流电磁铁:励磁电流随气隙的增大而增大ꎮ直流电磁铁:励磁电流不变ꎬ与气隙无关ꎮ４.答:现象:线圈会因过热而烧坏ꎮ因为衔铁长时间不能吸合ꎬ铁芯磁路中存在一个很大的气隙ꎬ磁路的磁阻增大ꎬ这时线圈上所加电压未变ꎬ磁通Фｍ与Ｕ必须严格对应ꎬ在磁阻增大的情况下ꎬ就必须增大励磁电流ꎬ才能得到相等的磁通ꎮ５.答:通电后ꎬ电磁铁有磁性ꎬ吸上衔铁ꎬ电动机正常工作ꎻ断电后ꎬ电磁铁无磁性ꎬ衔铁落下ꎬ抱闸抱死制动轮ꎬ从而让电动机迅速停转ꎮ２０２五㊁计算题１.解:Ｅｍ＝ＮＩ２０００＝Ｎˑ５Ｎ＝４００匝２.解:(１)μ０＝４πˑ１０－７Ｈ/ｍμ铁＝７００ˑ４πˑ１０－７Ｈ/ｍｌ＝πｄ＝πˑ０ ５＝０ ５πｍＳ＝πｒ２＝πˑ(０ ０５)２＝２５πˑ１０－４ｍ２Ｒｍ０＝ｌμ０Ｓ＝０ ５π４πˑ１０－７ˑ２５πˑ１０－４＝１ ５９ˑ１０８(１/Ｈ)Φ０＝ＮＩＲｍ＝１２００ˑ５１ ５９ˑ１０８＝３ ８ˑ１０－５Ｗｂ(２)Ｒｍ铁＝Ｒｍ０７００Φ＝Φ０ˑ７００＝２ ６６ˑ１０－２Ｗｂ第五章㊀单相交流电路ɦ５—１㊀交流电的基本概念㊀㊀一㊁填空题１.方向不随时间的变化而变化㊀方向随时间的变化而变化㊀正弦规律变化２.交流电每次重复变化一次所需的时间㊀㊀Ｔ㊀秒㊀交流电在１秒内重复变化的次数㊀ｆ㊀赫兹㊀Ｔ＝１ｆ ３０２３.５０㊀０ ０２㊀３１４４.最大值(有效值)㊀频率(周期㊁角频率)㊀初相角５.有效值＝最大值２㊀有效值＝１ １１平均值㊀有效值６.１Ａ㊀２２Ａ㊀５０ＨＺ㊀０ ０２ｓ㊀－π４７.ｅ１超前ｅ２φ㊀ｅ１ꎬｅ２同相㊀㊀ｅ１与ｅ２反相㊀ｅ１与ｅ２正交８.波形图㊀相量图㊀瞬时值表达式９.逆㊀频率１０.平行四边形二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ三㊁选择题１.Ｂ㊀２.Ｃ㊀３.Ｃ㊀４.Ｄ㊀５.Ａ㊀６.Ｃ㊀７.Ｄ四㊁问答题１.答:８Ａ的直流电流大ꎬ因为８>１０２ꎮ２.答:不能ꎬ因为有效值为１０００Ｖ的交流电的最大值为１０００２ꎬ会击穿电容器ꎮ３.答:(１)最大值和初相位不同ꎬ频率相同ꎮ(２)波形图略ꎮ(３)ｕ２超前ｕ１９０ʎꎬｕ１超前ｕ３９０ʎꎮ五㊁计算题１.解:Ｔ＝０ ２ｓ㊀Ｉ＝５２Ａ㊀ｆ＝５Ｈｚ㊀ω＝３１ ４ｒａｄ/ｓｉ＝１０ｓｉｎ(３１ ４ｔ＋９０ʎ)Ａ４０２２.解:ｅ＝２２０ｓｉｎ(３１４ｔ＋３０ʎ)Ｖｔ＝０ ０１ｓ时ꎬｅ＝２２０ｓｉｎ(π＋３０ʎ)＝－２２０ｓｉｎ３０ʎ＝－２２０ˑ１２＝－１１０Ｖ波形图略ꎮ３.解:(１)ｉ＝１００ｓｉｎ(３１４ｔ)ｍＡＴ＝０ ０２ｓꎬα＝３０ʎ时ꎬｉ＝５０ｍＡ３０ʎ３６０ʎ＝ｔ１Ｔꎬｔ１＝１６００ｓ(２)α＝９０ʎ时ꎬｉ到达最大值９０ʎ３６０ʎ＝ｔ２Ｔｔ２＝１２００ｓ４.解:(１)(２)５０２５.解:ｉ１＋ｉ２＝５２ｓｉｎ(１００π－２３ʎ)Ａｉ１－ｉ２＝５２ｓｉｎ(１００π＋８３ʎ)Ａɦ５—２㊀电容器和电感器一㊁填空题㊀㊀１.储存电荷２.对交流电的阻碍㊀反㊀１ωＣ㊀Ω３.电容器充放电过渡过程时间的长短㊀τ㊀秒４.隔㊀通㊀阻㊀通５.两极板间的距离㊀小６.小㊀大㊀Ｃ２Ｃ１＋Ｃ２Ｕ㊀㊀Ｃ１Ｃ１＋Ｃ２Ｕ７.两极板间的面积㊀大８.抗拒电流变化㊀对交流电的阻碍㊀正㊀ωＬ㊀Ω９.电感㊀电阻１０.通㊀阻㊀通㊀阻１１.感抗㊀等效损耗电阻㊀低㊀高二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ɿ三㊁问答题１.答:电容偏转最小ꎬ电感偏转最大ꎮ２.(１)原因:电容器内部可能已断路ꎮ(２)原因:电容器内部短路ꎮ(３)原因:电容器有漏电现象ꎮ６０２四㊁计算题１.解:(１)ＸＣ＝１ωＣ＝１２πｆＣ＝１２ˑ３ １４ˑ１０６ˑ１００ˑ１０－１２ʈ１５９２Ω(２)ＸＣ＝１ωＣ＝１２πｆＣ＝１２ˑ３ １４ˑ５０ˑ１００ˑ１０－１２ʈ３１８４７１３４Ω２.解:ＸＬ＝２πｆＬ＝２ˑ３ １４ˑ５０ˑ０ ６＝１８８ ４Ωɦ５—３㊀单一参数交流电路一㊁填空题㊀㊀１.Ｉ＝ＵＲ㊀同相２.０ ３１１ｓｉｎ(３１４ｔ＋３０ʎ)Ａ㊀０ʎ㊀４８ ４３.交流电一个周期内消耗功率的平均值㊀有功功率４.Ｉ＝Ｕ/ＸＬ㊀电压超前电流９０ʎ５.０㊀ＵＩ㊀Ｕ２ＸＬ㊀Ｉ２ＸＬ６.０㊀短路７.１０２ｓｉｎ１０００ｔ－π２æèçöø÷㊀２㊀０ ００２㊀２００８.Ｉ＝ＵＸＣ㊀电压滞后电流９０ʎ９.０㊀ＵＩ㊀Ｕ２ＸＣ㊀Ｉ２ＸＣ１０.１０２ｓｉｎ(１０００ｔ＋９０ʎ)Ａ㊀２Ω㊀５ˑ１０－４Ｆ㊀２００Ｖａｒ７０２二㊁判断题１.ɿ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ɿ三㊁选择题１.Ｂ㊀２.Ａ㊀３.Ａ㊀４.Ｃ㊀５.Ｃ㊀６.Ａ㊀７.Ｃ㊀８.Ｃ９.Ｂ四㊁计算题１.解:Ｉ＝ＰＵ＝５００２２０＝２ ３Ａｉ＝２ ３２ｓｉｎωｔ－２３πæèçöø÷Ａ２.解:感抗ＸᶄＬ＝１００Ω电压与电流的相位差为９０ʎ３.解:(１)ＸＬ＝ωＬ＝１００πˑ０ ０１＝３ １４ΩＩ＝ＵＸＬ＝１００３ １４＝３１ ８５Ａ(２)ｉ＝３１ ８５２ｓｉｎ３１４ｔ－２３πæèçöø÷Ａ(３)８０２(４)Ｑ＝ＵＩ＝１００ˑ３１ ８５＝３１８５Ｖａｒ４.解:(１)ＸＣ＝１ωＣ＝１３１４ˑ４０ˑ１０－６ʈ８０Ω(２)Ｉ＝ＵＸＣ＝２２０８０＝２ ７５Ａ(３)ｉ＝２ ７５２ｓｉｎ３１４ｔ＋π６æèçöø÷Ａ(４)(５)ＱＣ＝ＵＩ＝２２０ˑ２ ７５＝６０５Ｖａｒɦ５—４㊀ＲＬＣ串联电路一㊁填空题㊀㊀１.６Ω㊀１６２.１０㊀５３ʎ㊀２２ｓｉｎ(３１４ｔ－２３ʎ)Ａ㊀１２Ｖ㊀１６Ｖ３.１０㊀３７ʎ㊀２２ｓｉｎ(３１４ｔ＋６７ʎ)Ａ㊀１６Ｖ㊀１２Ｖ４.６０ʎ㊀１/２㊀５００Ｗ㊀５００３Ｖａｒ㊀１０００Ｖ Ａ５.ＸＬ＝ＸＣ㊀ＸＬＲ＝ＸＣＲ㊀电压谐振６.相等㊀小㊀大㊀Ｒ７.１Ω㊀１００Ｗ㊀０Ｖａｒ㊀１００Ｖ Ａ二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ˑ９０２三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ａ㊀５.Ｂ㊀６.Ｃ㊀７.Ｂ㊀８.Ｃ四㊁计算题１.解:(１)ＸＬ＝ωＬ＝３１４ˑ４８ˑ１０－３＝１５Ω(２)Ｚ＝Ｒ２＋Ｘ２Ｌ＝１５２＋２０２＝２５Ω(３)Ｉ＝ＵＺ＝２２０２５＝８ ８Ａ(４)阻抗三角形为α＝ａｒｃｔａｎＸＬＲ＝ａｒｃｔａｎ１５２０＝３７ʎｉ＝８ ８２ｓｉｎ(３１４ｔ＋５３ʎ)Ａ(５)Ｐ＝２２０ˑ８ ８ˑｃｏｓ３７ʎ＝２２０ˑ８ ８ˑ０ ８＝１５４８ ８Ｗ㊀㊀Ｑ＝ＵＩｓｉｎα＝２２０ˑ８ ８ˑｓｉｎ３７ʎ＝１１６１ ６ＶａｒＳ＝ＵＩ＝２２０ˑ８ ８＝１９３６Ｖ Ａ２.解:(１)ＸＣ＝１２πｆＣ＝１１００ˑ１２５ˑ１０－６＝８０Ω(２)Ｚ＝Ｒ２＋Ｘ２Ｃ＝６０２＋８０２＝１００Ω０１２(３)Ｉ＝ＵＺ＝１１０１００＝１ １Ａ(４)阻抗三角形为ｉ＝１ １２ｓｉｎ(１００ｔ＋１４３ʎ)(５)Ｐ＝ＵＩｃｏｓα＝１１０ˑ１ １ˑ０ ６＝７２ ６ＷＱ＝ＵＩｓｉｎα＝１１０ˑ１ １ˑ０ ８＝９６ ８ＶａｒＳ＝ＵＩ＝１１０ˑ１ １＝１２１Ｖ Ａ(６)ｃｏｓα＝３５＝０ ６(７)Ｉ＝０３.解:(１)Ｚ＝ＵＩ＝２２０４４＝５Ω(２)Ｚ２＝Ｒ２＋(ＸＬ－ＸＣ)２ʑ５２＝４２＋(３－ＸＣ)２ʑＸＣ＝６Ω(３)ＵＲ＝ＩＲ＝４４ˑ４＝１７６ＶＵＬ＝ＩＸＬ＝４４ˑ３＝１３２ＶＵＣ＝ＩＸＣ＝４４ˑ６＝２６４Ｖ(４)Ｐ＝Ｉ２Ｒ＝４４２ˑ４＝７７４４Ｗ１１２Ｑ＝Ｉ２(ＸＬ－ＸＣ)＝４４２ˑ３＝５８０８ＶａｒＳ＝ＵＩ＝２２０ˑ４４＝９６８０Ｖ Ａ五、实验题１.解:当输入直流电压时Ｒ＝ＵＩ＝３６０ ６＝６０Ω当输入交流电压时Ｚ＝ＵＩ＝２２０２ ２＝１００ΩＸＬ＝Ｚ２－Ｒ２＝１００２－６０２＝８０ΩＬ＝ＸＬ２πｆ＝８０３１４＝０ ２５Ｈ２.解:因为是交流电路ꎬ所以Ｒ和Ｌ的相位不同ꎬ它们之间的关系应为:Ｕ＝Ｕ２Ｒ＋Ｕ２Ｌ３.解:(１)ｆ＝１２πＬＣ＝１２π０ １ˑ０ １ˑ１０－６＝１００００２πʈ１５９０Ｈｚ(２)Ｉ＝ＵＲ＝０ ００１１＝０ ００１Ａ＝１ｍＡ(３)Ｑ＝ＸＬＲＸＬ＝ωＬ＝１００００ˑ０ １＝１０００ΩＱ＝１０００２１２ＸＣ＝ＸＬ＝１０００ΩＵＣ＝ＩＸＣ＝０ ００１ˑ１０００＝１Ｖ４.解:(２)频率㊀(３)０ ０１Ａ(４)０ ０１Ａɦ５—５㊀ＲＬＣ并联电路一、填空题㊀㊀１.电源内阻较大２.１２πＬＣ㊀大㊀小３.ＸＬＲ㊀大大超过㊀电流谐振４.大㊀多５.项目ＸＬ与ＸＣ的大小关系总阻抗总电流(压)品质因数总电流(压)与品质因数的关系谐振频率串联谐振ＸＬ＝ＸＣＺ＝ＲＩ＝ＵＺＱ＝ω０ＬＲ＝１ω０ＣＲＱ＝ＵＬＵ＝ＵＣＵ＝ＸＬＲ＝ＸＣＲｆ０＝１２πＬＣ３１２续表项目ＸＬ与ＸＣ的大小关系总阻抗总电流(压)品质因数总电流(压)与品质因数的关系谐振频率并联谐振ＸＬʈＸＣＺ＝ＬＲＣＩ＝ＵＲＣＬＱ＝ω０ＬＲ＝１ω０ＲＣＩＲＬʈＩＣʈＱＩ０ｆ０＝１２πＬＣ６.㊀㊀㊀㊀项目类型㊀㊀㊀㊀规格功率因数线路电阻功率损耗白炽灯２２０Ｖ/４０Ｗ１５Ω０ １７Ｗ荧光灯２２０Ｖ/４０Ｗ０ ４５Ω１ ０３Ｗ二㊁选择题１.Ａ㊀２.Ｃ㊀３.Ａ㊀４.Ｂ㊀５.Ｂ㊀６.Ａ㊀７.Ｂ三㊁问答题答:不可以ꎮ感性负载和电容器并联后ꎬ线路上的总电流比未补偿时要小ꎬ总电流和电源之间的相角Ф也减小ꎬ这就提高了线路的功率因数ꎮ四㊁计算题解:(１)由ｆ０＝１２πＬＣ可得Ｌ＝１４π２ｆ２０Ｃ＝１４ˑ３ １４２ˑ(３７ˑ１０６)２ˑ１０ˑ１０－１２＝１８ ５μＨ４１２(２)ＸＬ＝２πｆ０Ｌ＝２ˑ３ １０－６＝４ ３ｋΩＲ＝ＸＬＱ＝４３００５０＝８６ΩＩ１＝ＩＣｓｉｎφ１＝ＩＣˑＸＬＲ２＋Ｘ２Ｌ由于ＸＬ≫ＲʑＩｌʈＩＣ＝Ｉ０Ｑ＝１０ˑ５０＝５００ｍＡ第六章㊀三相交流电路ɦ６—１㊀三相交流电源㊀㊀一、填空题１.同㊀等㊀１２０ʎ㊀相序２.中性㊀中㊀星㊀相㊀端㊀火㊀中性㊀零㊀零㊀三相四线３.相㊀Ｕ㊀ ＵＶ㊀Ｕ㊀ ＶＷ㊀Ｕ㊀ ＷＵ㊀中性㊀Ｕ㊀ Ｕ㊀Ｕ㊀ Ｖ㊀Ｕ㊀ Ｗ㊀首㊀末㊀３㊀３０ʎ４.Ｅｍｓｉｎ(３１４ｔ－９０ʎ)㊀Ｅｍｓｉｎ(３１４ｔ＋１５０ʎ)５.专业保护㊀高压供电㊀低压动力６.(上)保护零线(ＰＥ)㊀(左)工作零线(Ｎ)㊀(右)相线(Ｌ)５１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ三㊁选择题１.Ａ㊀２.Ａ㊀３.Ａ㊀４.Ｂ㊀５.Ｄ㊀６.Ｄ㊀７.Ｂ８.Ｃ四㊁问答与计算题１.答:能确定ꎮ方法一:用测电笔依次测四根线ꎬ测电笔不发光的为中线ꎬ其余为相线ꎮ方法二:用交流电压表测１线与其余三根线之间的电压ꎬ若三次结果一样都为２２０Ｖꎬ则１线为中线ꎬ２㊁３㊁４为相线ꎮ若两次为３８０Ｖꎬ一次为２２０Ｖꎬ则结果为２２０Ｖ的那次所接的(除１线)为中线ꎬ其余两次所接的线和１线都为相线ꎮ２.答:ｕＵ＝２２０２ｓｉｎ(ωｔ－６０ʎ)ＶｕＵＶ＝３８０２ｓｉｎ(ωｔ－３０ʎ)ＶｕＶ＝２２０２ｓｉｎ(ωｔ－１８０ʎ)ＶｕＶＷ＝３８０２ｓｉｎ(ωｔ－１５０ʎ)ＶｕＷ＝２２０２ｓｉｎ(ωｔ＋６０ʎ)ＶｕＷＵ＝３８０２ｓｉｎ(ωｔ＋９０ʎ)Ｖɦ６—２㊀三相负载的连接方式一㊁填空题㊀㊀１.３３㊀１㊀０６１２２.１㊀３３㊀滞后３０ʎ３.２２㊀６６４.３ＵＬＩＬｃｏｓФ㊀３ＵＬＩＬｓｉｎФ㊀㊀３ＵＬＩＬ５.Ｙ㊀Δ６.３３㊀３㊀３７.２２０Ｖ㊀１０Ａ８.３８０Ｖ㊀１０３３Ａ二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ㊀７.ˑ８.ˑ三㊁选择题１.Ｃ㊀２.Ａ㊀３.Ｄ㊀４.Ｃ㊀５.Ｂ㊀６.Ａ四㊁计算题１.解:应接成ә形ꎬ如下图所示ꎮ７１２Ｐ＝ＵＩＩ＝ＰＵ＝６０２２０＝３１１ＡＩΔＰ＝２０Ｉ＝６０１１ＡＩΔＬ＝３ＩΔＰ＝３ˑ６１１＝９ ４５Ａ２.解:(１)ＵＹＰ＝３８０３＝２２０Ｖ㊀ＩＰ＝ＩＬ＝２２０２２＝１０Ａ(２)ＵΔＰ＝３８０Ｖ㊀ＩΔＰ＝３８０２２＝１０３ＡＩΔＬ＝３ＩΔＰ＝３ˑ１０３＝３０Ａ３.解:Ｚ＝Ｒ２＋Ｘ２Ｌ＝８２＋６２＝１０ΩＩ＝ＵΔＰＺ＝３８０１０＝３８ＡＩΔＬ＝３ＩΔＰ＝３ˑ３８＝６６ＡＰ＝３ＵＬＩＬｃｏｓφＰ＝３ˑ３８０ˑ６６ˑ０ ８＝３４ ７５ｋＷ五、分析与实验题１.２.答:(１)中线不可以安装熔断器和开关ꎮ(２)左边２盏白炽灯ꎬ额定电压只有２２０Ｖꎬ不可以连接在Ｌ１和Ｌ２之间ꎮ８１２(３)右边控制２盏灯的开关不应安装在中线一侧ꎬ安装原则应该是火线进开关ꎬ这样才能保证安全ꎮ３.答:４.答:能正常发光ꎮ５.答:每相两盏灯先并联ꎬ三相负载再采用三角形连接ꎮ９１２。

《电工基础》磁与电磁单元考试卷（含答案）姓名： 班级： 学号： 得分：一、填空题：（40%）1．磁铁两端的磁性最强是 两极 ，磁极之间存在着相互作用力，同名磁极 相斥 ，异名磁极 相吸 。

2．载流导体周围存在着磁场，磁场的方向由 安培（右手螺旋定则）法则判定。

3．磁力线形象地描述了磁场，在磁铁外部，磁力线从 N 极到 S 极，在磁铁内部，磁力线从 S 极到 N 极，磁力线是不相交的曲线。

4．描述磁场的主要物理量有 磁场强度 、 磁感应强度 、 磁导率 和 磁通 。

5．自感是 电磁感应的一种，它是由线圈本身 电流变化 而引起的。

6．由于线圈自身 电流变化 而产生的 电磁感应 现象称为自感现象。

线圈的 自感磁链与 电流 的比值，称为线圈的电感。

7．根据各种物质导磁性能的不同，物质可分为三类，相对磁导率r u 小于1的物质叫反磁性物质；相对磁导率r u 大于等于1 的物质叫顺磁性物质；相对磁导率r u 远远大于1 的物质叫铁磁性物质。

8．铁磁材料根据工程上的用途不同可分成 软磁材料 、 硬磁材料 和 矩磁材料 三类。

9．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。

即若线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；若线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 。

10．荧光灯电路主要由 灯管 、 镇流器 、 启辉器 组成。

镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电压 。

11.在同一变化磁通的作用下，感应电动势极性 相同 的端点称为同名端；感应电动势极性 相反 的端点称为异名端。

12.变压器是根据 电磁感应 原理工作的。

其基本结构是由 铁心 和 绕组 组成。

13．在磁场的某一区域里,如果磁感线是一些方向相同分布均匀的平行直线,这一区域称为__均匀磁场_____.14. 下图中导体ad 的磁感应强度B 的方向为N 极穿出纸面,导体的电流方向是_由 a →b__.二、是非题：（10%）1．磁力线起始于磁铁的N 极，终止于S 极。

电工基础四版习题册答案第四章磁场与电磁感8.如图4-1所示, 导体ad的磁感应强度B的方向为N极穿出纸面,导体的电流方向是_由a→b__.二.判断题1.每个磁体都有两个磁极,一个叫N极,另一个叫S极,若把磁体分成两端,则一段为N极,另一段叫S 极.( × )2.磁场的方向总是由N极指向S极.(×)3.地球是一个大磁体.( √)4.磁场总是由电流产生的.(×)5.由于磁感线能想象地描述磁场的强弱和方向,所以它存在于磁极周围的空间里.( × )三.选择题1.在条形磁铁中,磁性最强的部位在(B )A.中间B. 两极 c.整体2.磁感线上任意点的( B )方向,就是该点的磁场方向.A.指向N极的B.切线 c.直线3.关于电流的磁场,正确说法是(C )A.直线电流的磁场只分布在垂直与导线的某一平面上B.直线电流的刺伤是一些同心圆,距离导线越远,磁感线越密.C. 直线电流,环形电流的磁场方向都可用安培定则判断.四.综合分析题1.有两位同学,各自在铁棒上绕一些导线制成电磁铁,照后按照从右段流入,从左段流出的顺序通入电流.甲同学制成的电磁铁,左端是N极,右端是S极;而乙同学制成的电磁铁,恰好左端是S 极,右端是N极.那么,它们各自是怎样绕导线的?请用简图表示出来.2.判断图4-2中各小磁针的偏转方向.§4—2磁场的主要物理量一.填空题1.描述磁场在空间某一范围内分布情况的物理量称为磁通，用符号表示，单位为____Wb________;描述磁场中各点磁场强弱和方向的物理量称为磁感应强度，用符号 B 表示，单位为特斯拉（T）。

在均匀磁场中,两者的关系可用公式Φ=B S表示。

2.用来表示媒介质导磁性的物理量叫磁导率，用符号 u 表示,单位是B.顺磁物质、顺磁物质、铁磁物质C.顺磁物质、铁磁物质、铁磁物质2.下列与磁导率无关的量是( B ).A.磁感应强度B.磁场强度C.磁通四、问答题1.试总结磁感线的特点.答：①磁通越密磁场越强，磁力线越疏磁场越弱。

《电工基础》复习题5．磁场和磁路一、选择题：1．判断通电导线或通电线圈产生磁场的方向用（ ）A ．左手定则B ．右手定则C ．右手螺旋定则D ．楞次定律 2．判断磁场对通电导线的作用力的方向用（ ）A ．左手定则B ．右手定则C ．右手螺旋定则D ．安培定则3．如图所示，两个完全一样的环形线圈相互垂直放置，它们的圆心位于共同点O ，当通以相同大小的电流时，O 点处的磁感应强度与一个线圈单独产生的磁感应强度之比是（ ）A ．2：1B ．1：1C ．2：1D ．1：24．铁、钴、镍及其合金的相对磁导率是（ ）A ．略小于1B ．略大于1C ．等于1D ．远大于15．如图所示，直线电流与通电矩形线圈同在纸面内，线框所受磁场力的方向为（ ） A ．垂直向上 B ．垂直向下 C ．水平向左 D ．水平向右 6．如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ） A ．垂直向上 B ．垂直向下 C ．水平向左 D ．水平向右选择题3题 选择题5题 选择题6题7．在匀强磁场中，原来载流导线所受的磁场力为F ，若电流增加到原来的两倍，而导线的长度减少一半，这时载流导线所受的磁场力为（ ）A ．FB ．2FC ．F 2D ．F 48．如果线圈的形状、匝数和流过它的电流不变，只改变线圈中的媒质，则线圈内（ ） A ．磁场强度不变，而磁感应强度变化； B ．磁场强度变化，而磁感应强度不变； C ．磁场强度和磁感应强度均不变化； D ．磁场强度和磁感应强度均要改变。

9．下列说法正确的是（ ）A ．一段通电导线，在磁场某处受的磁场力大，则该处的磁感应强度就大；B ．磁感线越密处，磁感应强度越大；C ．通电导线在磁场中受到的力为零，则该处磁感应强度为零；D ．在磁感应强度为B 的匀强磁场中，放入一面积为S 的线圈，则通过该线圈的磁通一定为Φ=BS10．两条导线互相垂直，但相隔一个小的距离，其中一条AB 是固定的，另一条CD 可以自由活动，如右图所示，当按图所示方向给两条导线通入电流，则导线CD 将（ ）A ．顺时针方向转动，同时靠近导线AB B ．逆时针方向转动，同时靠近导线ABC ．顺时针方向转动，同时离开导线ABD ．逆时针方向转动，同时离开导线AB11．若一通电直导线在匀强磁场中受到的磁场力为最大，这时通电直导线与磁感线的夹角为（ ）。

电工基础试题及参考答案一、单选题（共60题，每题1分，共60分）1、(考点:电流的磁效应)首先发现电流磁效应的科学家是( )。

A、库仑B、伏特C、安培D、奥斯特正确答案：D2、(考点:基尔霍夫电压定律)基尔霍夫电压定律是指沿任意回路绕行一周,各段电压的代数和( )。

A、不一定等于零B、大于零C、一定等于零D、一定不等于零正确答案：C3、(考点:磁场对通电导线的作用力)磁体之间的相互作用是通过磁场发生的。

对磁场认识正确的是( )。

A、某点磁场的方向与放在该点小磁针静止时N极所指方向-致B、磁感线总是由N极出发指向S极C、磁感线有可能出现相交的情况D、若在某区域内通电导线不受磁场力的作用,则该区域的磁感应强度-定为零正确答案：A4、(考点:电容的并联)电容器C1和C2并联后接在直流电路中,若C1=3C2 ,则C1两端的电压是C2两端电压的( )A、3倍B、9倍C、1/3D、1/9正确答案：B5、(考点.万用表)万用表测量直流电流时,应将转换开关拨至( )挡。

A、交流电压B、交流电流C、直流电流D、直流电压正确答案：C6、(考点:电容的概念)两个电容器,两极板间的电压为2:3,带电量之比为3:2,则C1/C2等于( )A、2:3B、3:2C、4:9D、9:4正确答案：D7、(考点:电容的概念)某电容器两端的电压为20V,它所带的电荷量为0.5C,如果将它两端的电压降到10V,则( )A、电荷量保持不变B、电容量保持不变C、电荷量减少一半D、电容量减少一半正确答案：B8、(考点:电流)下列选项中不属于电流的单位是( )。

A、AB、mAC、uAD、V正确答案：D9、(考点:电阻)将电阻丝均匀拉长为原来的2倍,接到原来的电路中,在相同的时间里,电阻丝所产生的热量是原来的 ( )倍.A、1/2B、2C、1/4D、4正确答案：C10、(考点:电路)下列选项不属于电路的状态的是( )。

A、铁路B、开路C、通路D、短路11、(考点:电热)用一个稳压电源.两根电阻不同的电热丝来加热一壶水,使水温升高,最快的连接方法是( )。

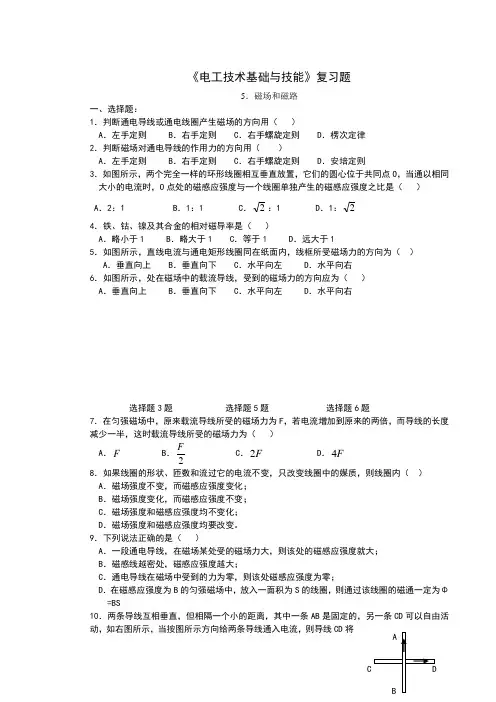

《电工技术基础与技能》复习题5.磁场与磁路一、选择题:1.判断通电导线或通电线圈产生磁场的方向用( )A.左手定则B.右手定则C.右手螺旋定则D.楞次定律2.判断磁场对通电导线的作用力的方向用( )A.左手定则B.右手定则C.右手螺旋定则D.安培定则3.如图所示,两个完全一样的环形线圈相互垂直放置,它们的圆心位于共同点O,当通以相同大小的电流时,O 点处的磁感应强度与一个线圈单独产生的磁感应强度之比就是( )A.2:1B.1:1C.2:1 D.1:2 4.铁、钴、镍及其合金的相对磁导率就是( )A.略小于1B.略大于1C.等于1D.远大于15.如图所示,直线电流与通电矩形线圈同在纸面内,线框所受磁场力的方向为( )A.垂直向上B.垂直向下C.水平向左D.水平向右6.如图所示,处在磁场中的载流导线,受到的磁场力的方向应为( )A.垂直向上B.垂直向下C.水平向左D.水平向右选择题3题 选择题5题 选择题6题7.在匀强磁场中,原来载流导线所受的磁场力为F,若电流增加到原来的两倍,而导线的长度减少一半,这时载流导线所受的磁场力为( )A.FB.2F C.F 2 D.F 4 8.如果线圈的形状、匝数与流过它的电流不变,只改变线圈中的媒质,则线圈内( )A.磁场强度不变,而磁感应强度变化;B.磁场强度变化,而磁感应强度不变;C.磁场强度与磁感应强度均不变化;D.磁场强度与磁感应强度均要改变。

9.下列说法正确的就是( )A.一段通电导线,在磁场某处受的磁场力大,则该处的磁感应强度就大;B.磁感线越密处,磁感应强度越大;C.通电导线在磁场中受到的力为零,则该处磁感应强度为零;D.在磁感应强度为B 的匀强磁场中,放入一面积为S 的线圈,则通过该线圈的磁通一定为Φ=BS10.两条导线互相垂直,但相隔一个小的距离,其中一条AB 就是固定的,另一条CD 可以自由活动,如右图所示,当按图所示方向给两条导线通入电流,则导线CD 将( )A.顺时针方向转动,同时靠近导线ABB CDAB.逆时针方向转动,同时靠近导线ABC.顺时针方向转动,同时离开导线ABD.逆时针方向转动,同时离开导线AB11.若一通电直导线在匀强磁场中受到的磁场力为最大,这时通电直导线与磁感线的夹角为( )。
