年产5000吨乳酸工厂提取车间设计年产5000吨乳酸工厂提取车间设计乳酸是世界上应用广泛的三大有机酸之一，目前生产乳酸主要采取的方法有传统发酵工艺以及固定化微生物法、电渗析连续发酵法、萃取发酵法、膜法发酵法、吸附发酵法、同时糖化发酵法等新工艺，在工业生产中多采用微生物发酵法生产L-乳酸。
乳酸的提取精制是乳酸生产中非常重要的步骤，工业生产中常用的乳酸提取工艺主要有：钙盐法、锌盐法、离子交换法、溶剂萃取法和电渗析法等。
本设计采用德式乳杆菌为菌种，以大米为主要原料，麸皮为辅助原料经糖化作为乳酸中和剂和发酵液稳定剂，发酵并行式来生产乳酸。
在发酵时加入CaCO3得到的发酵液经预处理→浓缩→冷却结晶→洗晶→离心分离→乳酸钙结晶→溶晶→酸解→过滤→脱色等一系列步骤得到粗乳酸；粗乳酸先经浓缩再经离子交换法（先通过732阳离子交换柱再通过331阴离子交换柱）得到纯乳酸。
根据上述工艺流程，在进行乳酸工厂提取车间设计时，根据工厂的实际生产工艺和产能采取最优的提取工艺，通过对乳酸生产平衡、设备平衡和能量平衡等的计算，选取相应的生产设备，合理布局设计，使生产操作可靠性、方便性达到生产要求，降低成本，最终使生产效益最大化，并设计出合理的工艺流程图、设备结构和布置图以及全厂平面布置图。
关键词：发酵工艺；乳酸提取车间；工厂设计THE DESIGN OF THE EXTRACTED WORKSHOP WHICH PRODUCE 5000 TON OF LACTIC ACID IN AYEARABSTRACTLactic acid is one of the three organic acids which widely used in the world.Now the main approach to produce lactic acid include:the traditional fermentation process and immobilized microorganisms,continuous electrodialysis fermentation, extraction fermentation,membrane fermentation,adsorption fermentation,law saccharification and fermentation technology ect.these new process．Microbial fermentation is the process which most widely used in industrial production to produce L-lactic acid. Extraction of lactic acid production is refined very important step;some processes like:calcium method,zinc salts,ion exchange,solvent extraction and electrodialysis law which are normally used in industrial production of lactic acid;The design used the German Lactobacillus for strains and rice as the main raw materials, wheat branas auxiliary raw materials and then for parallel saccharification and fermentation to produce lactic acid.The CaCO3is used as lactic acid neutralizer and stabilizer fermentation broth in the fermentation. The fermentation broth obtained from the fermentation must be treatby these step to be crude lacticby:the pretreatment of the fermentation broth→condense the broth→cooling crystallization of concentrated wash crystal→wash the crystal→centrifuge dissolved→crystallize the calcium lactate into crystal→dissolve it with water→dissolve it with acid→filter it→decolor it ect;crude lactic acid concentration from the first used the via ion exchange(first path through the 732 cation exchange column and then through the 331 anion-exchange column)to be pure lactic acid.According to the above process, during lactic acid plant extraction plant design, based on the actual production process and production of the plant can take the optimal extraction process, lactic acid production and balance equipment, balance and energy balance calculations, select the appropriate production equipment, rational distribution of the design, production and operational reliability, convenience, and meet production requirements, reduce costs, and ultimately maximize production efficiency, and design the process flow diagram and device structure and layout, as well as the whole factory floor plan.Key words:fermentation process；the workshop for extracted lactate；the factory design年产5000吨乳酸工厂提取车间设计目录1 绪论 (1)1.1 乳酸的概况 (1)1.1.1 乳酸的理化性质 (1)1.1.2 乳酸的工业生产 (2)1.1.3 乳酸的用途及功能 (2)1.1.4 乳酸的质量检验与储存 (3)1.2 乳酸的发酵方法 (3)2 生产工艺 (5)2.1 发酵工艺 (6)2.1.1 发酵工艺流程及特点 (6)2.1.3 发酵工艺操作要点及注意事项 (7)2.2 提取精制工艺 (8)2.2.1 提取工艺流程及特点 (8)2.2.2 提取工艺条件 (8)2.2.3 提取注意事项以及工艺操作要点 (9)3 工艺计算及设备选型 (12)3.1 发酵工段 (13)3.1.1 物料平衡计算 (13)3.1.2 设备计算及选型 (13)3.2 提取工段 (14)3.2.1 生产平衡计算 (14)3.2.2 设备平衡计算及选型 (15)4 车间布置设计 (17)4.1 设计依据 (18)4.2 车间布置（厂房平面布置） (18)4.2.1 车间布置设计原则 (18)4.2.2 车间平面布置 (19)4.2.3 车间立面布置 (19)4.2.4 设备布置 (19)结论 (19)参考文献 (22)致谢......................................................................................... 错误!未定义书签。
年产5000吨乳酸工厂车间设计乳酸是世界上应用广泛的三大有机酸之一，目前生产乳酸主要采取的方法有传统发酵工艺以及固定化微生物法、电渗析连续发酵法、萃取发酵法、膜法发酵法、吸附发酵法、同时糖化发酵法等新工艺，在工业生产中多采用微生物发酵法生产L-乳酸。
乳酸的提取精制是乳酸生产中非常重要的步骤，工业生产中常用的乳酸提取工艺主要有：钙盐法、锌盐法、离子交换法、溶剂萃取法和电渗析法等。
本设计采用德式乳杆菌为菌种，以大米为主要原料，麸作为乳酸中和剂和发酵液皮为辅助原料经糖化发酵并行式来生产乳酸。
在发酵时加入CaCO3稳定剂，得到的发酵液经预处理→浓缩→冷却结晶→洗晶→离心分离→乳酸钙结晶→溶晶→酸解→过滤→脱色等一系列步骤得到粗乳酸；粗乳酸先经浓缩再经离子交换法（先通过732阳离子交换柱再通过331阴离子交换柱）得到纯乳酸。
根据上述工艺流程，在进行乳酸工厂提取车间设计时，根据工厂的实际生产工艺和产能采取最优的提取工艺，通过对乳酸生产平衡、设备平衡和能量平衡等的计算，选取相应的生产设备，合理布局设计，使生产操作可靠性、方便性达到生产要求，降低成本，最终使生产效益最大化，并设计出合理的工艺流程图、设备结构和布置图以及全厂平面布置图。
关键词：发酵工艺；乳酸提取车间；工厂设计目录1 绪论 (1)1.1 乳酸的概况 (1)1.1.1 乳酸的理化性质 (1)1.1.2 乳酸的工业生产 (2)1.1.3 乳酸的用途及功能 (2)1.1.4 乳酸的质量检验与储存 (3)1.2 乳酸的发酵方法 (3)2 生产工艺 (4)2.1 发酵工艺 (5)2.1.1 发酵工艺流程及特点 (6)2.1.3 发酵工艺操作要点及注意事项 (7)2.2 提取精制工艺 (8)2.2.1 提取工艺流程及特点 (8)2.2.2 提取工艺条件 (8)2.2.3 提取注意事项以及工艺操作要点 (9)3 工艺计算及设备选型 (11)3.1 发酵工段 (11)3.1.1 物料平衡计算 (11)3.1.2 设备计算及选型 (12)3.2 提取工段 (12)3.2.1 生产平衡计算 (12)3.2.2 设备平衡计算及选型 (13)4 车间布置设计 (15)4.1 设计依据 (16)4.2 车间布置（厂房平面布置） (16)4.2.1 车间布置设计原则 (16)4.2.2 车间平面布置 (17)4.2.3 车间立面布置 (17)4.2.4 设备布置 (17)结论.................................................................................................................. 错误!未定义书签。
河南城建学院生物工程系生物工程专业发酵工厂设计课程设计题目名称：年产10万吨乳酸发酵工厂设计学院（系）：生物工程学号：**********名：***指导教师：佘秋生、张现青课程设计日期： 2013年1月7日-2013年1月11日目录1项目建议书 (3)2可行性方案 (4)3工厂总平面设计方案 (5)3.1工厂的选址3.2 工厂总平面图3.3 车间布局图4 生产工艺流程设计 (6)4.1 生产工艺流程图4.2 工艺流程优化4.3 酸奶质量标准5 设计计算说明 (10)5.1 物料平衡计算5.2 水平衡计算5.3 热量平衡计算5.4 无菌空气平衡计算5.5 班产量计算与人员安排5.6 设备的选型与校核计算6 包装设计 (14)7 总结 (14)8 附图 (15)年产10万吨乳酸发酵车间设计学生：张婵婵指导老师：佘秋生、张现青1.项目建议书民以食为天，食以乳为先。
牛乳自古以来即被人类饮用，牛乳的组成最为接近人乳，含有人体所需要的全部营养成分，营养最为均衡，在人们的膳食结构中具有其他食品无法替代的地位和作用。
由鲜牛乳发酵成的酸乳由于其丰富的营养、特殊的风味、爽滑的质构和良好的生理功能，备受人们青睐。
联合国粮农组织（FAO）、世界卫生组织（WHO）与国际乳品联合会（IDF）于1977年对酸乳作出如下定义：酸乳，即在添加（或不添加）乳粉（或脱脂乳粉）的乳（杀菌乳或浓缩乳）中，由保加利亚乳杆菌和嗜热乳酸链球菌进行乳酸发酵制成的凝乳状产品，成品中必须含有大量的、相应的活性微生物。
通常根据酸乳成品的组织状态来进行分类，具体可分为凝固型酸乳（发酵过程在包装容器中进行，从而使成品因发酵而保留其均匀一致的凝乳状态）、搅拌型酸乳（成品先发酵后灌装而得，发酵后的凝乳已在灌装前和灌装过程中搅碎而成黏稠且均匀的半流动状态）和饮用型酸乳（类似搅拌型酸奶，但包装前凝块被分散成液体）。
饮用酸乳制品对身体有很多益处，乳中许多成分具有很高的营养价值，而且微生物菌群产生的许多代谢产物对人体也极为有益。
年产10000吨乳酸菌饮料工厂设计第一章绪论1.1乳酸菌饮料本产品以牛乳为原料，在较低温度下发酵，加入辅料，通过均质，杀菌后冷却，采用罐装分装。
乳酸菌素是发酵后的产物其中含有大量多种益生菌，经过发酵后可以分解为有利与人体吸收的物质对人体很有益，发酵产物，为氨基酸类小分子，有机酸物质，对食用者的身体健康十分有益。
当前国内较为主流的细菌复合专用乳酸菌连续发酵专用饮料主要可以分为两种:活性细菌复合专用乳酸菌连续发酵专用饮料与非活性细菌复合专用乳酸菌连续发酵专用饮料,前者主要是在一种低温长窖中一段时间连续发酵后二次低温进行混合调配，罐装后采用冷链运输。
不适合常温下长时间保持。
后者主要是在发酵温度相对较高下进行发酵,二次杀菌调配少量发酵液后后再进行高温杀菌再次发酵，可以常温下长时间保存，但是产品中的活性物质经过灭菌后失活，营养价值有所损失。
传统饮料多为碳酸饮料过多饮用，有害健康，随着当代人越来越注重健康，健康食品成为流行趋势，传统的碳酸饮料的市场前景有限，必将被新型发酵产品取代。
如何能开发出符合当今人习惯口感的饮料很重要。
产品的价值：该产品有极好的保健价值。
降低乳糖不耐症，通过发酵后，乳糖降解为小分子糖，可以降低乳糖不耐症，显著提高人体的消化乳糖能力。
降脂质，现代人饮食油腻，大多胆固醇超高，是影响当代的健康因素，而过高的胆固醇积累在血液中会形成血栓，长此以往引发心血管疾病，益生菌对胆固醇有很好的降解作用。
促进肠道功能，益生菌饮料中含有的益生菌可以与肠道菌群中的菌落协同作用，促进人体肠道蠕动，降低肠道菌群中的有害菌。
1.2市场背景随着生活水平的提高，人们在追求吃的好的同时开始逐渐更加注重吃的健康，在饮食中追求保健功能，而乳酸菌饮料很好的结合了两者之间的需要。
正是这种人们消费观念的转变，为乳酸菌产品的发展提高了市场机遇。
市场的快速增长发展最初是开始于2001年中国养乐多加工乳品有限公司的自主创新鲜乳产品,之后众多国内的加工乳牛奶饮品乳业生产加工企业积极参与合并加入,成为目前我国加工乳制品和生产加工牛奶饮料乳品行业目前市场主体规模快速发展最快的一个作为市场主体的乳产品,在2014-2017年期间已经呈现长期快速爆发式规模快速增长,市场主体销售总额规模每年可以达到100亿元,之后一直持续保持高速平稳持续增长,在产品销售进货渠道开拓方面,由于不仅无需再过度依赖各种速冻链和冷链,销售产品进货配送途径更加便捷,这也是近年来各国十大品牌中国乳品厂纷纷出手抢占市场的主要组成原因,经过近20年的快速增长发展,已经在国内乳品市场中逐渐开始占据一席之地深受男女老幼喜爱。
年产6000T乳制品工厂设计摘要随着人们生活水平的提高，膳食结构的不断完善，乳制品逐渐成为人们日常生活中必不可少的一种食品，而酸奶由鲜牛乳发酵成的酸乳由于其丰富的营养、特殊的风味、爽滑的质构和良好的生理功能，从而备受人们青睐。
本设计为年产6000t乳制品厂设计，主要产品为搅拌型酸奶4200t，有纯酸奶1200t、草莓酸奶1800t、菠萝酸奶600t、芒果酸奶600t，同时生产活菌性乳酸菌果味饮料1800t。
工厂占地为30000㎡，厂址选择在广州郊区我，面向广州与珠三角地区，市场广阔。
本设计采用先进的工艺与自动化生产，力求技术的先进性与经济上的合理性。
原料均采用生鲜奶，辅以优良的配方，生产奶香明显、风味浓郁、细腻滑爽的酸奶。
工厂总投资1000万。
尽可能地采用新工艺、新设备、新技术，并节约设备投资，美化环境，搞好生活设施建设，对各方面进行综合考虑，使设计准确合理。
设计一个高品质酸奶的全自动化、节能、环保型工厂。
目录1 前言 (1)1.1 酸奶简介 (1)1.1.1 实施背景 (1)1.1.2 酸奶的主要消费群体 (3)1.1.3 发酵乳的营养价值及保健作用 (3)2 设计总论 (6)2.1 设计依据、原则、范围 (6)2.1.1 设计依据 (6)2.1.2 设计原则 (6)2.1.3 设计范围 (6)2.2 厂址选择 (7)2.2.1 厂址选择的原则 (7)2.2.2 厂址选择的要求 (8)2.2.3 全厂平面布置图 (10)3 原辅材料及产品的标准 (10)3.1 原辅料的特性及标准 (10)3.1.1 原料乳特性及标准 (10)3.1.2 发酵剂特性 (10)3.1.3 香精特性及标准 (11)3.1.4 稳定剂特性及标准 (11)3.2 产品标准 (12)3.2.2 乳酸菌饮料 (12)3 产品方案 (15)3.1 产品方案设计原则 (15)3.1.1 产品方案制定依据 (15)3.1.2 产品方案 (16)4 产品工艺流程及工艺要点 (16)4.1 搅拌型酸奶生产工艺 (16)4.1.1 搅拌型酸奶生产工艺 (16)4.1.2 搅拌型酸奶工艺要点 (17)4.2 活性乳酸菌饮料生产工艺 (24)4.2.1 活性乳酸菌饮料工艺流程 (24)4.2.2 活性乳酸菌饮料工艺要点 (24)5 物料衡算 (32)5.1 搅拌型酸奶 (33)5.1.1 搅拌型酸奶配方 (33)5.1.2 产量 (34)5.1.3 原料乳消耗量 (34)5.1.4 配料消耗量 (35)5.1.5 包装消耗量 (36)5.1.6 包装箱用量 (36)5.2 活性乳酸菌饮料 (36)5.2.2 产量 (36)5.2.3 原料乳消耗量 (37)5.2.4 配料消耗量 (38)5.2.5 包装消耗量 (39)5.2.6 包装箱用量 (39)5.3 物料衡算总表 (39)6 车间设备选型 (40)6.1 设备选型的原则要求 (40)6.2 设备规格型号 (41)7 主生产车间平面布置 (43)7.1 设备布置 (43)7.1.1车间平面布置原则 (44)7.1.2 车间平面布置说明 (44)7.1.3 生产车间建筑要求 (45)7.2 占地面积 (45)7.2.1更衣室 (45)7.2.1 洗手间 (46)7.3 车间平面布置图 (46)8 工厂组织与劳动力平衡 (46)8.1 企业组织 (46)8.2 生产制度 (47)8.3.1 工厂组织形式 (47)8.3.2 全厂劳动力平衡 (47)9 车间用水、汽、电估算 (49)9.1 车间用水、汽估算 (49)9.2 车间用电估算 (50)10 全厂辅助部门以生活设施 (52)10.1 生产性辅助设施 (52)10.1.1 中心实验室 (52)10.1.2 化验室 (53)10.1.3 仓库 (54)10.1.4 机修间 (56)10.2 生活性辅助设施 (56)10.2.1 办公楼 (56)10.2.2 食堂 (57)10.2.3 更衣室 (58)10.2.4 浴室 (58)10.2.5 厕所 (59)10.2.6 职工宿舍 (59)10.2.7 门卫室 (59)10.2.8 其他 (59)10.2.9 辅助部门统计表 (59)11.1 给排水系统 (61)11.1.1 水质要求 (61)11.1.2 水源 (61)11.1.3 全厂用水量计算 (62)11.1.4 给水系统 (62)11.1.5 排水系统 (63)11.2 供电系统 (63)11.2.1 供电要求和供电设备及相应措施 (64)11.2.2 变压器 (64)11.2.3 配电室尺寸 (64)11.3.1 锅炉选型 (64)11.3.2 锅炉用水要求 (64)12 建筑物平面布置与卫生要求 (65)12.1 全厂平面设计的基本原则 (65)12.2环境卫生要求 (66)13 技术经济分析 (68)13.1 成本核算 (68)13.2回收期估算 (69)13.2.1 建厂规模 (70)13.2.2 产品规格 (70)13.2.3 产品价格设计 (70)13.2.5 经济效益分析 (71)13.2.6 回收期限估算 (72)1 前言1.1 酸奶简介牛乳的组成最为接近人体的母乳，含有人体所需要的全部营养成分，营养最为均衡，在人们的膳食结构中具有其他食品无法替代的地位和作用。

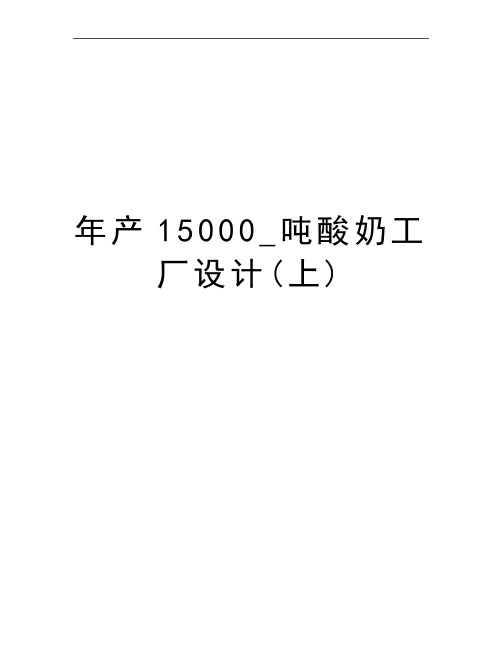

年产15000_吨酸奶工厂设计(上)最新年产15000吨酸奶工厂设计目录第一章绪论1.1 项目背景1.2 项目实施的区位优势1.3 市场预测1.4 项目实施的意义第二章车间平面设计2.1 生产车间2.2 总平面布置基本原则2.3 总平面设计说明第三章产品方案、工艺流程及论证3.1 产品与产量的确定3.2 工艺流程及论证3.3 产品质量标准3.4 管路设计3.5 管路安装3.6 车间布置与结构第四章物料衡算4.1 十类主要产品生产成本4.2 原辅料衡算第五章设备选型5.1 设备选型的依据5.2 设备概况第六章辅助部门设计6.1 冷库6.2 包装材料库6.3 化验室6.4 机修、配电车间第七章水、电、汽衡算7.1 用水量的估算7.2 用电量的估算7.3 用汽量的估算7.4 冷用量第八章卫生、安全及生活设施8.1 用水方面要求8.2 个人卫生8.3 车间设备、环境卫生8.4 食品接触表面清洁卫生标准8.5 防止交叉污染卫生标准及操作规程8.6 虫害防治卫生标准及操作规程8.7 生产安全及劳动保护8.8 全厂生活设施第九章劳动组织9.1 企业结构9.2 岗位需求9.3 人员培训第十章酸奶生产的 HACCP 管理10.1 酸奶生产 HACCP 的管理意义10.2 酸奶生产 HACCP 危害分析10.3 重点控制10.4 HACCP 实施注意事项第十一章技术经济分析11.1 投资指标11.2 年经营费用的计算11.3 利润、利润率、投资回收期计算11.4 综合评价致谢参考文献第一章绪论在如今的酸奶市场上，“乳酸饮料”和“酸性乳饮料”占据相当大的比重；在“乳酸菌饮料”和“搅拌型酸奶”类别内，尚无大品牌出现，品牌整合度较低。
