电力系统继电保护习题及其解答(1)

电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（B ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（B ）A ．大于2B ．大于~C ．大于D ．大于3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（D ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D ）A ．90°接线B ．30、30 、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（D ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A ）A ．测量阻抗增大，保护范围减小B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小D ．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A ）A ．选择性B ．可靠性C ．灵敏性D ．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是(C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（B）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（A）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

《电力系统继电保护》项目一电力系统继电保护初步知识一、单选题1．过电流继电器的返回系数（B）A．等于0B．小于1C．等于1D．大于12．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A．方向性B．可靠性C．灵敏性D．选择性3.过电流继电器的动作电流（A）返回电流。

(A)大于；（B)小于； (C)等于。

二、填空题1.反应故障时电流增大而动作的保护称为___________。

(过电流保护)2.对本元件的主保护起后备作用的保护称为____________。

(近后备保护)3.所谓灵敏性是指对_______________发生故障的反应能力。

（保护范围内）4．动作电流是指能使继电器动作的______________。

（最小电流）5. 电力系统发生故障时,继电保护装置应_____________（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应_____________（发出信号）。

6. 电力系统切除故障的时间包括______________（继电保护动作）时间和_____________（断路器跳闸）的时间。

7. 继电保护装置一般是由测量部分、_________（逻辑部分）和____________（执行部分）组成。

8.继电保护的可靠性是指保护在应动作时________（不拒动）,不应动作时____________（不误动）三、判断题1.电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

(√)2.电力系统故障时,继电保护装置只发出信号,不切除故障设备。

(×)3.继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

(√)4.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（×）5.保护范围大的保护,灵敏性好。

（√)四、简答题1.何谓电力系统的“故障”、“异常运行状态”、与“事故”？答：不正常工作状态指电气设备或线路正常工作遭到破坏但未形成故障,如过负荷、频率降低或升高、过电压、电力系统振荡等。

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括：1。

电力系统正常运行时不动作；2.电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能，各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量,并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令,发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1。

4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护;利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线 B．30、3C.-3、-3D．-30、36．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线 B．30、3C.-3、-3D．-30、36．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

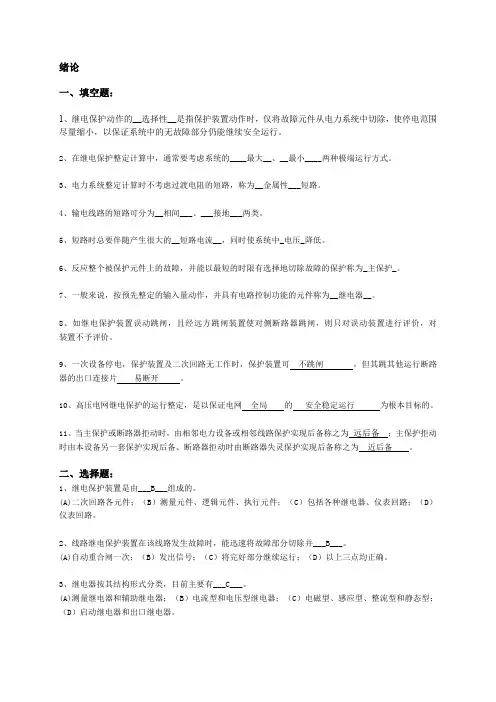

绪论一、填空题：1、继电保护动作的__选择性__是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、在继电保护整定计算中，通常要考虑系统的____最大__、__最小____两种极端运行方式。

3、电力系统整定计算时不考虑过渡电阻的短路，称为__金属性___短路。

4、输电线路的短路可分为__相间___、___接地___两类。

5、短路时总要伴随产生很大的__短路电流__，同时使系统中_电压_降低。

6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_主保护_。

7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为__继电器__。

8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

9、一次设备停电，保护装置及二次回路无工作时，保护装置可不跳闸，但其跳其他运行断路器的出口连接片易断开。

10、高压电网继电保护的运行整定，是以保证电网全局的安全稳定运行为根本目标的。

11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为远后备；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为近后备。

二、选择题：1、继电保护装置是由___B___组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并___B___。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

3、继电器按其结构形式分类，目前主要有___C___。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的___B___的体现。

1电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为(② )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如IJ =IB-IA时，UJ=( ② )。

①UB ②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③ )。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

继电保护习题和答案第一篇：继电保护习题和答案继电保护习题和答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

性。

（√)2、电气设备过负荷时,继电保护应将过负荷设备切除。

(×)3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

(√)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

(×5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

(√)三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（C）。

(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；C）机电型、整流型、晶体管型、集成电路型、微机型。

2、电力系统最危险的故障是（C）。

(A)单相接地；(B)两相短路；(C)三相短路。

3、电力系统短路时最严重的后果是（C）。

(A)电孤使故障设备损坏；(B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
