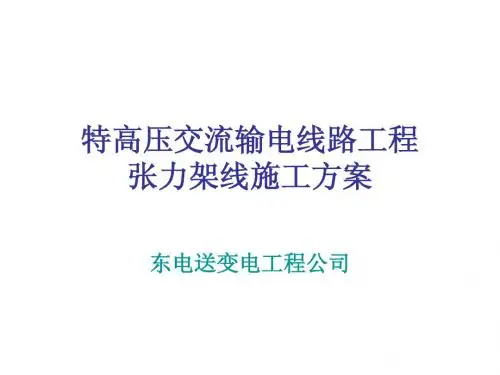

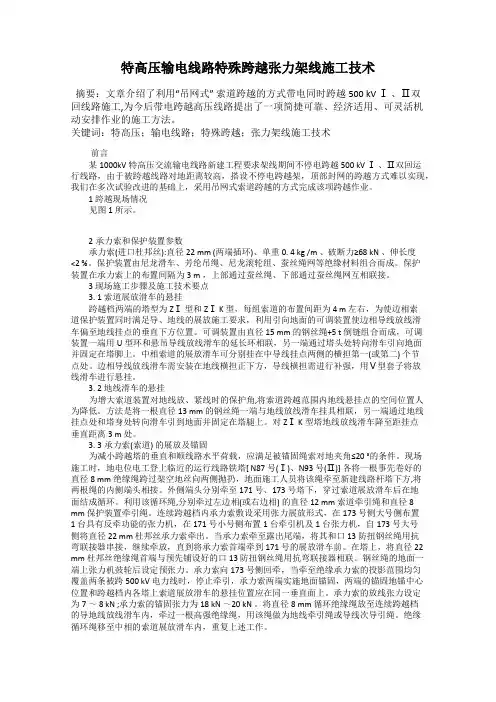

特高压交流输电线路工程张力架线施工方案

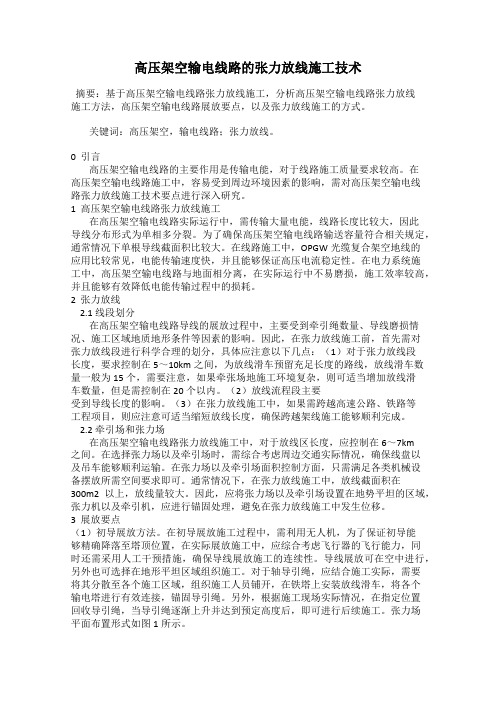

高压架空输电线路的张力放线施工技术摘要：基于高压架空输电线路张力放线施工，分析高压架空输电线路张力放线施工方法，高压架空输电线路展放要点，以及张力放线施工的方式。

关键词：高压架空，输电线路；张力放线。

0 引言高压架空输电线路的主要作用是传输电能，对于线路施工质量要求较高。

在高压架空输电线路施工中，容易受到周边环境因素的影响，需对高压架空输电线路张力放线施工技术要点进行深入研究。

1 高压架空输电线路张力放线施工在高压架空输电线路实际运行中，需传输大量电能，线路长度比较大，因此导线分布形式为单相多分裂。

为了确保高压架空输电线路输送容量符合相关规定，通常情况下单根导线截面积比较大。

在线路施工中，OPGW光缆复合架空地线的应用比较常见，电能传输速度快，并且能够保证高压电流稳定性。

在电力系统施工中，高压架空输电线路与地面相分离，在实际运行中不易磨损，施工效率较高，并且能够有效降低电能传输过程中的损耗。

2 张力放线2.1 线段划分在高压架空输电线路导线的展放过程中，主要受到牵引绳数量、导线磨损情况、施工区域地质地形条件等因素的影响。

因此，在张力放线施工前，首先需对张力放线段进行科学合理的划分，具体应注意以下几点：（1）对于张力放线段长度，要求控制在5～10km之间，为放线滑车预留充足长度的路线，放线滑车数量一般为15个，需要注意，如果牵张场地施工环境复杂，则可适当增加放线滑车数量，但是需控制在20个以内。

（2）放线流程段主要受到导线长度的影响。

（3）在张力放线施工中，如果需跨越高速公路、铁路等工程项目，则应注意可适当缩短放线长度，确保跨越架线施工能够顺利完成。

2.2 牵引场和张力场在高压架空输电线路张力放线施工中，对于放线区长度，应控制在6～7km之间。

在选择张力场以及牵引场时，需综合考虑周边交通实际情况，确保线盘以及吊车能够顺利运输。

在张力场以及牵引场面积控制方面，只需满足各类机械设备摆放所需空间要求即可。

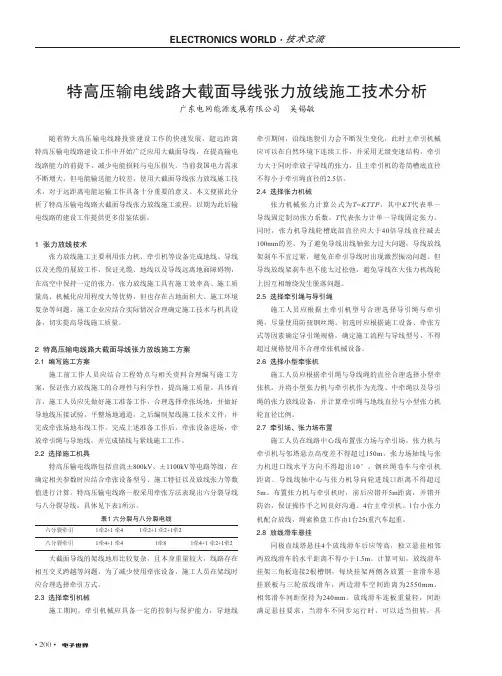

• 200•随着特大高压输电线路投资建设工作的快速发展，超远距离特高压输电线路建设工作中开始广泛应用大截面导线，在提高输电线路能力的前提下，减少电能损耗与电压损失。

当前我国电力需求不断增大，但电能输送能力较差，使用大截面导线张力放线施工技术，对于远距离电能运输工作具备十分重要的意义。

本文便据此分析了特高压输电线路大截面导线张力放线施工流程，以期为此后输电线路的建设工作提供更多借鉴依据。

1 张力放线技术张力放线施工主要利用张力机、牵引机等设备完成地线、导线以及光缆的展放工作，保证光缆、地线以及导线远离地面障碍物，在高空中保持一定的张力。

张力放线施工具有施工效率高、施工质量高、机械化应用程度大等优势，但也存在占地面积大、施工环境复杂等问题，施工企业应结合实际情况合理确定施工技术与机具设备，切实提高导线施工质量。

2 特高压输电线路大截面导线张力放线施工方案2.1 编写施工方案施工前工作人员应结合工程特点与相关资料合理编写施工方案，保证张力放线施工的合理性与科学性，提高施工质量。

具体而言，施工人员应先做好施工准备工作，合理选择牵张场地，并做好导地线压接试验，平整场地通道，之后编制架线施工技术文件，并完成牵张场地布线工作。

完成上述准备工作后，牵张设备进场，牵放牵引绳与导地线，并完成锚线与紧线施工工作。

2.2 选择施工机具特高压输电线路包括直流±800kV 、±1100kV 等电路等级，在确定相关参数时应结合牵张设备型号、施工特征以及放线张力等数值进行计算。

特高压输电线路一般采用牵张方法表现出六分裂导线与八分裂导线，具体见下表1所示。

表1 六分裂与八分裂电线六分裂牵引1牵2+1 牵41牵2+1 牵2+1牵2八分裂牵引1牵4+1 牵41牵81牵4+1 牵2+1牵2大截面导线的架线地形比较复杂，且本身重量较大，线路存在相互交叉跨越等问题，为了减少使用牵张设备，施工人员在架线时应合理选择牵引方式。

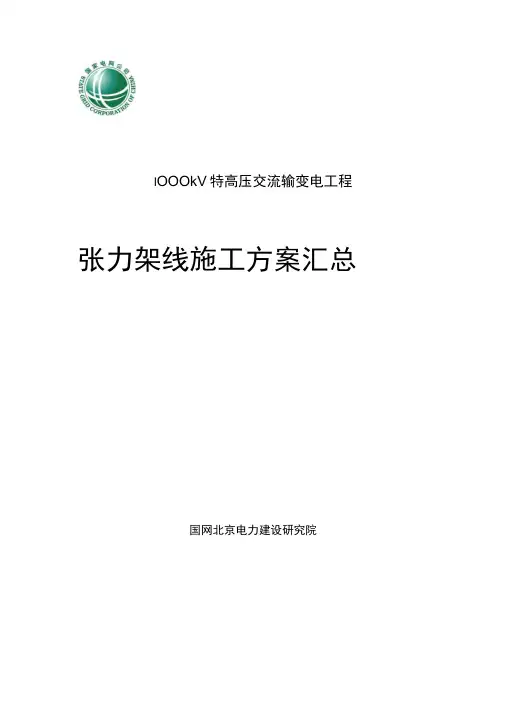

l OOOkV特高压交流输变电工程张力架线施工方案汇总国网北京电力建设研究院2007年1月一、拟用导线参数3二、放线方案 (3)（一）................................................ "一牵（4+4）” 展放方式4（二）“2（—牵4）同步展放方式.. (5)（三）八牵8”同步展放方式 (6)（四）........................................................... 放线方式比较6三、滑车悬挂 (9)（一）放线滑车悬挂方法9（二）放线滑车常规挂法10（三）......................................................... 放线滑车高挂法11四、张力放线 (12)（一）......................................................... 牵、张场的布置12（二）..................................................... 导引绳、牵引绳展放15附件1:存在问题及改进措施调查表. (17)附件2：1000kV架线定额测算 (22)附件3:张力架线设备相关情况调查表（含拟新购设备）24、拟用导线参数1000kV线路一般地段导线采用8*LGJ-500/45 （或LGJ-500/35 ）钢芯铝绞线，个别地段采用LGJ-630/45钢芯铝绞线。

8*LGJ-500/45 （或LGJ-500/35 ）导线物理参数见表1。

每相导线采用八分裂等距离布置，分裂间距为400mm。

为保证导线的架线质量，减少因导线初伸长等因素造成的架线后子导线弧垂不一致的现象发生，同相八根应同步展放。

表1导线物理参数、放线方案各公司根据1000kv导线特点，所选张力架线方案共有三种。

1. 一牵（4+4 ）”展放方式2. 2 X（—牵4）”同步展放方式3. 八牵8 ”同步展放方式(一)“一牵(4+4)”展放方式用一台牵引机，与两台四线张力机相配合，用一牵八走板和九轮放线滑车配合放线。

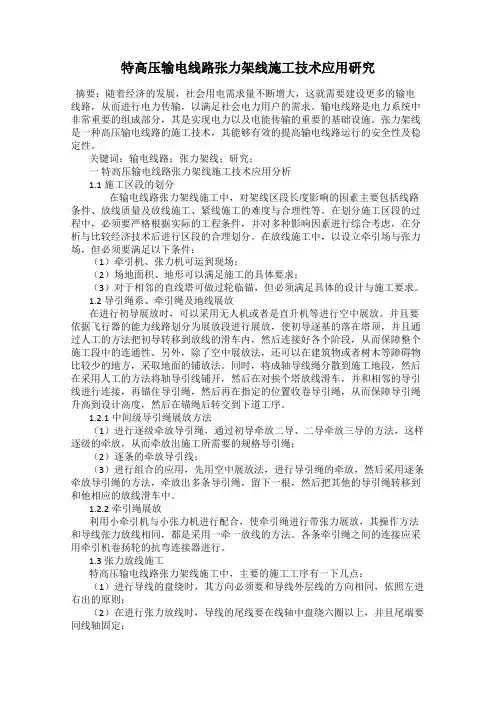

特高压输电线路张力架线施工技术应用研究摘要：随着经济的发展，社会用电需求量不断增大，这就需要建设更多的输电线路，从而进行电力传输，以满足社会电力用户的需求。

输电线路是电力系统中非常重要的组成部分，其是实现电力以及电能传输的重要的基础设施。

张力架线是一种高压输电线路的施工技术，其能够有效的提高输电线路运行的安全性及稳定性。

关键词：输电线路；张力架线；研究；一特高压输电线路张力架线施工技术应用分析1.1施工区段的划分在输电线路张力架线施工中，对架线区段长度影响的因素主要包括线路条件、放线质量及放线施工、紧线施工的难度与合理性等。

在划分施工区段的过程中，必须要严格根据实际的工程条件，并对多种影响因素进行综合考虑，在分析与比较经济技术后进行区段的合理划分。

在放线施工中，以设立牵引场与张力场，但必须要满足以下条件：（1）牵引机、张力机可运到现场；（2）场地面积、地形可以满足施工的具体要求；（3）对于相邻的直线塔可做过轮临锚，但必须满足具体的设计与施工要求。

1.2 导引绳系、牵引绳及地线展放在进行初导展放时，可以采用无人机或者是直升机等进行空中展放。

并且要依据飞行器的能力线路划分为展放段进行展放，使初导逐基的落在塔顶，并且通过人工的方法把初导转移到放线的滑车内，然后连接好各个阶段，从而保障整个施工段中的连通性。

另外，除了空中展放法，还可以在建筑物或者树木等障碍物比较少的地方，采取地面的铺放法。

同时，将成轴导线绳分散到施工地段，然后在采用人工的方法将轴导引线铺开，然后在对挨个塔放线滑车，并和相邻的导引线进行连接，再锚住导引绳，然后再在指定的位置收卷导引绳，从而保障导引绳升高到设计高度，然后在锚绳后转交到下道工序。

1.2.1中间级导引绳展放方法（1）进行逐级牵放导引绳，通过初导牵放二导、二导牵放三导的方法，这样逐级的牵放，从而牵放出施工所需要的规格导引绳；（2）逐条的牵放导引线；（3）进行组合的应用，先用空中展放法，进行导引绳的牵放，然后采用逐条牵放导引绳的方法，牵放出多条导引绳，留下一根，然后把其他的导引绳转移到和他相应的放线滑车中。

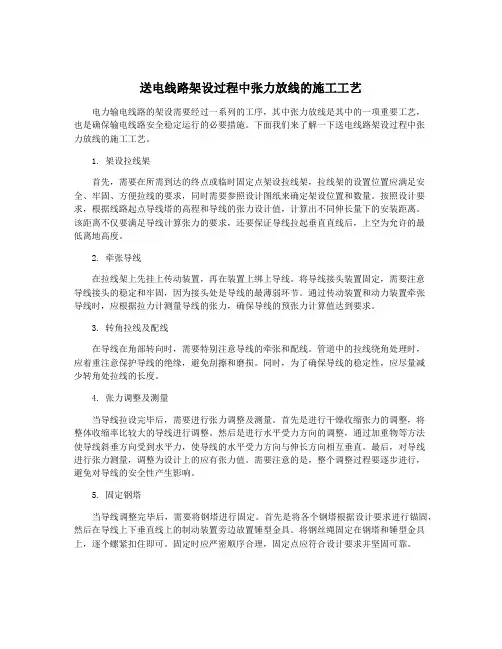

送电线路架设过程中张力放线的施工工艺电力输电线路的架设需要经过一系列的工序，其中张力放线是其中的一项重要工艺，也是确保输电线路安全稳定运行的必要措施。

下面我们来了解一下送电线路架设过程中张力放线的施工工艺。

1. 架设拉线架首先，需要在所需到达的终点或临时固定点架设拉线架，拉线架的设置位置应满足安全、牢固、方便拉线的要求，同时需要参照设计图纸来确定架设位置和数量。

按照设计要求，根据线路起点导线塔的高程和导线的张力设计值，计算出不同伸长量下的安装距离。

该距离不仅要满足导线计算张力的要求，还要保证导线拉起垂直直线后，上空为允许的最低离地高度。

2. 牵张导线在拉线架上先挂上传动装置，再在装置上绑上导线。

将导线接头装置固定，需要注意导线接头的稳定和牢固，因为接头处是导线的最薄弱环节。

通过传动装置和动力装置牵张导线时，应根据拉力计测量导线的张力，确保导线的预张力计算值达到要求。

3. 转角拉线及配线在导线在角部转向时，需要特别注意导线的牵张和配线。

管道中的拉线绕角处理时，应着重注意保护导线的绝缘，避免刮擦和磨损。

同时，为了确保导线的稳定性，应尽量减少转角处拉线的长度。

4. 张力调整及测量当导线拉设完毕后，需要进行张力调整及测量。

首先是进行干燥收缩张力的调整，将整体收缩率比较大的导线进行调整。

然后是进行水平受力方向的调整，通过加重物等方法使导线斜垂方向受到水平力，使导线的水平受力方向与伸长方向相互垂直。

最后，对导线进行张力测量，调整为设计上的应有张力值。

需要注意的是，整个调整过程要逐步进行，避免对导线的安全性产生影响。

5. 固定钢塔当导线调整完毕后，需要将钢塔进行固定。

首先是将各个钢塔根据设计要求进行锚固，然后在导线上下垂直线上的制动装置旁边放置锤型金具。

将钢丝绳固定在钢塔和锤型金具上，逐个螺紧扣住即可。

固定时应严密顺序合理，固定点应符合设计要求并坚固可靠。

通过以上的步骤，完成送电线路架设过程中张力放线的施工工艺，最终成功完成了电力输电线路的运行维护。

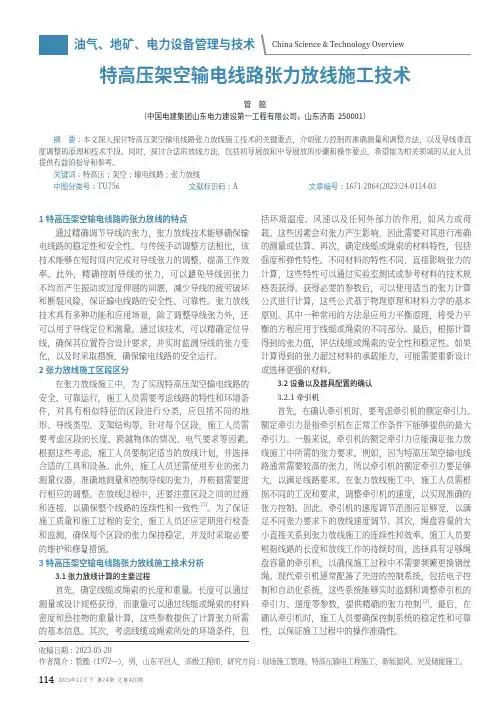

1142023年12月下 第24期 总第420期油气、地矿、电力设备管理与技术China Science & Technology Overview1特高压架空输电线路的张力放线的特点通过精确调节导线的张力，张力放线技术能够确保输电线路的稳定性和安全性。

与传统手动调整方法相比，该技术能够在短时间内完成对导线张力的调整，提高工作效率。

此外，精确控制导线的张力，可以避免导线因张力不均而产生振动或过度伸展的问题，减少导线的疲劳破坏和断裂风险，保证输电线路的安全性、可靠性。

张力放线技术具有多种功能和应用场景，除了调整导线张力外，还可以用于导线定位和测量。

通过该技术，可以精确定位导线，确保其位置符合设计要求，并实时监测导线的张力变化，以及时采取措施，确保输电线路的安全运行。

2张力放线施工区段区分在张力放线施工中，为了实现特高压架空输电线路的安全、可靠运行，施工人员需要考虑线路的特性和环境条件，对具有相似特征的区段进行分类，应包括不同的地形、导线类型、支架结构等。

针对每个区段，施工人员需要考虑区段的长度、跨越物体的情况、电气要求等因素。

根据这些考虑，施工人员要制定适当的放线计划，并选择合适的工具和设备。

此外，施工人员还需使用专业的张力测量仪器，准确地测量和控制导线的张力，并根据需要进行相应的调整。

在放线过程中，还要注意区段之间的过渡和连接，以确保整个线路的连续性和一致性[1]。

为了保证施工质量和施工过程的安全，施工人员还应定期进行检查和监测，确保每个区段的张力保持稳定，并及时采取必要的维护和修复措施。

3特高压架空输电线路张力放线施工技术分析3.1张力放线计算的主要过程首先，确定线缆或绳索的长度和重量。

长度可以通过测量或设计规格获得，而重量可以通过线缆或绳索的材料密度和悬挂物的重量计算，这些参数提供了计算张力所需的基本信息。

其次，考虑线缆或绳索所处的环境条件，包括环境温度、风速以及任何外部力的作用，如风力或荷载。

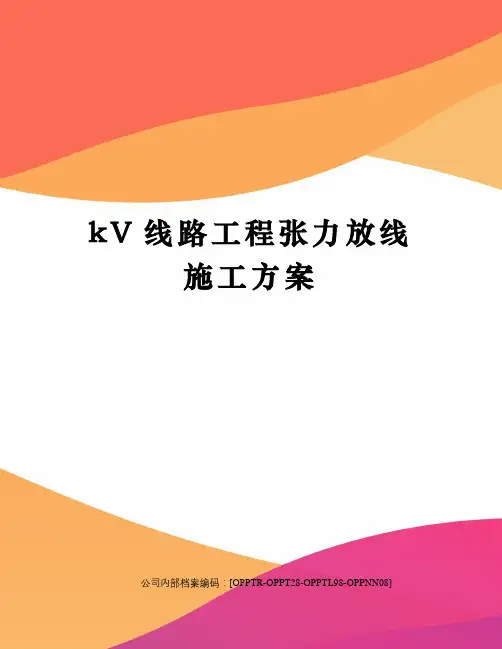

k V线路工程张力放线施工方案公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]黄河龙口水电站220kV送出改线工程架线施工作业指导书批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录1 编制说明 (1)2 工程概述 (2)3 工程主要设计技术特性及相关规定 (4)4 架线施工 (8)6 紧线划印 (25)7 附件安装 (31)8 质量措施 (36)9 安全措施与环境保护 (38)10 主要工器具表（按一个施工组配置） (42)11 导、地线液压工艺 (48)12 光缆展放补充措施 (49)13 跨越措施 (52)1编制说明1.1编制依据《110kV～500kV架空送电线路施工及验收规范》（GB 50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）《电力建设安全工作规程第2部分：架空电力线路》(DL/—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T 685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）1.2架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。

1.3计划工期架线施工计划工期为2017年5月01日至2017年07月30日。

2工程概述2.1工程简述本工程为黄河龙口水电站220kV送出改线工程(以下简称“220kV送出工程”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。

高压架空输电线路的张力放线施工技术摘要：随着人们生活水平的不断提高，目前，我国高压架空输电线路越来越多。

输电线路的建设在电力建设中占有重要地位，人们对电力的需求也在不断增加。

在整个输电系统中，高压架空输电线路是非常重要的。

高压架空输电线路的主要功能是输电，这对线路建设质量提出了很高的要求。

在高压架空输电线路施工中，容易受到周围环境因素的影响。

对高压架空输电线路张力放线施工技术进行了探讨，以期促进输电线路施工更好地完成。

关键词：高压架空；输电线路；张力放线；施工技术随着中国经济的不断发展，城市化进程的速度也在飞速上升。

人们对电力的需求也大大增加，这大大提高了高压线路的使用比例。

但是，由于外部环境和高压输电线路运行过程的影响，会有大量的输电线路，人们越来越重视高压输电线路的安全运行，而对高压架空输电线路张力放线施工技术是非常重要的，为了人们的生命安全，需要对输电线路张力放线施工技术进行深入的研究。

一、高压架空输电线路张力放线施工特点高压架空输电线路在线路放线和张力放线方面都有其自身的特点。

从线路的特点来看，高压架空输电线路具有传输距离长、容量大、电压高等特点。

1.根据线路张力放线的施工特点，首先采用单相多分裂导线。

由于每相待扩导线都是多分裂的，因此需要同时对同一相导线进行扩容，所用的张力设备具有“多线同张力”的功能。

其次，由于导线截面大、单位重量重，在展开过程中需要承受较大的牵引和张力。

2.在张力放线施工中，放线段的长度受线路条件、放线质量、紧线难度、放线质量等因素的影响。

因此，对具体工程段的划分必须根据实际施工环境，充分考虑各种因素，使施工过程尽可能经济。

放线施工时，保证所有曳引机和张力设备能快速运至施工现场。

3.施工场地要求，无论是施工地形、施工场地地质因素还是施工场地面积，都必须满足相关施工要求。

相邻两直线塔间满足施工要求时，可进行车轮临时锚固。

布置场地时，无论是拖拉机还是张力机，都必须布置在施工场地的中心线上，保证进出口与临时塔的角度差小于15°。
