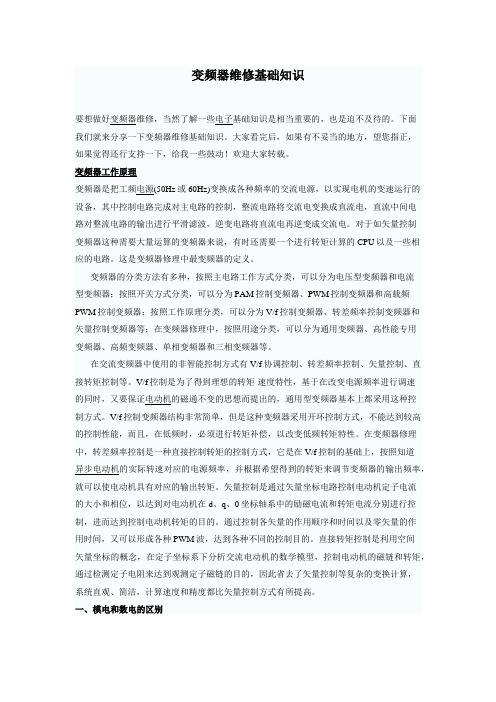

变频器维修基础知识要想做好变频器维修，当然了解一些电子基础知识是相当重要的，也是迫不及待的。
下面我们就来分享一下变频器维修基础知识。
大家看完后，如果有不妥当的地方，望您指正，如果觉得还行支持一下，给我一些鼓动！欢迎大家转载。
变频器工作原理变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
这是变频器修理中最变频器的定义。
变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；在变频器修理中，按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。
V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。
V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。
在变频器修理中，转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。
矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。
变频器维修知识变频器维修常识变频器维修知识大全千里之行，始于足下，要想做好变频器维修，了解变频器基础知识是相当重要的。
下面我们就来分享一些变频器维修基础知识：根据变频器发生故障或损坏的特征，一般可分为两类：一种是在运行中频繁出现的自动停机现象，并伴随着一定的故障显示代码，其处理措施可根据随机说明书上提供的指导方法，进行处理和解决。
这类故障一般是由于变频器运行参数设定不合适，或外部工况、条件不满足变频器使用要求所产生的一种保护动作现象。
另一类是由于使用环境恶劣，高温、导电粉尘引起的短路、潮湿引起的绝缘降低或击穿等突发故障（严重时，会出现打火、爆炸等异常现象）。
这类故障发生后，一般会使变频器无任何显示，其处理方法是先对变频器解体检查，重点查找损坏件，根据故障发生区，进行清理、测量、更换，然后全面测试，再恢复系统，空载试运行，观察触发回路输出侧的波形，当6组波形大小、相位差相等后，再加载运行，达到解决故障的目的。
根据对变频器实际故障发生次数和停机时间统计，主电路的故障率占60%以上；运行参数设定不当，导致的故障占20%左右；控制电路板出现的故障占15%；操作失误和外部异常引起的故障占5%。
从故障程度和处理困难性统计，此类故障发生必然造成元器件的损坏和报废。
是变频器维修费用的主要消耗部分。
1、变频器整流桥的损坏也是变频器的常见故障之一，中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。
在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。
如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。
2、充电电阻易损坏导致变频器充电电阻损坏原因一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器的维修及保养方法变频器是工业装备中常用的一种电力控制设备，广泛应用于电机驱动、能量转换和控制等领域。
为了保证其正常运行和延长使用寿命，需要定期进行维修和保养。
本文将介绍变频器的维修及保养方法。
一、维修方法1.安全措施：在进行维修之前，必须确保变频器已经断电，并且附近没有其他电源与信号输入。
佩戴防静电手套，以避免静电对变频器的损害。
2.故障检测：在进行维修之前，首先需要对变频器进行故障检测，确定故障的具体原因。
可以通过LED显示屏上的故障代码、报警声音或报警灯来判断故障类型。
3.维修步骤：根据故障的具体情况，进行相应的维修。
通常维修步骤如下：（1）清洁：使用吸尘器或软刷子清除变频器表面的灰尘和杂质，确保散热良好。
（2）检查电源和线路：检查变频器的电源线是否处于良好的状态，确保外部电源线路连接正确。
（3）更换部件：如果发现变频器内部的部件损坏或过热，需要及时更换，确保其正常运行。
（4）重新连接信号线：如果发现信号线连接错误或松动，需要重新连接或固定，确保信号传输的稳定。
（5）检查程序：对变频器的程序进行检查，确保其与外部控制系统相匹配。
二、保养方法1.温度控制：变频器在工作过程中会产生热量，因此需要注意对变频器的温度进行控制。
可以通过安装散热器、风扇或使用风冷装置来降低温度。
3.电源稳定：为了保证变频器的正常运行，需要提供稳定而干净的电源。
尽量避免变频器与其他电器设备共用一个电源，以免干扰变频器的正常工作。
4.定期检查：定期对变频器进行检查，检查电源线路、信号线路和接线端子是否正常，是否有松动的现象。
如果发现问题，及时进行维修或更换。
5.维护保养记录：每次进行维护保养时，都应该记录下维修的具体内容、维修时间和维修人员等信息，以便于后续维护和维修工作的参考。
总结：变频器的维修和保养对于保证其正常运行和延长使用寿命非常重要。
通过定期清洁、检查电源稳定性、定期检查和及时维修等措施，可以有效地提高变频器的使用效率和可靠性。
变频器维修手册变频器维修手册第一章介绍1.1 变频器的定义及作用- 变频器是一种能够调节电机速度的设备，通常用于工业生产中控制电机的转速。
1.2 变频器的基本组成- 变频器由整流器、滤波器、逆变器、控制器等组成。
1.3 变频器常见故障类型- 过载故障- 短路故障- 过电压故障- 过热故障- 其他常见故障类型第二章变频器故障排除步骤2.1 故障现象的观察与记录- 观察变频器故障时的现象，包括异常声音、显示屏上的报错信息等，并记录下来以便排查故障。
2.2 初步排查- 检查电源是否正常- 检查信号线连接是否松动- 检查负载是否超过变频器的额定能力2.3 详细排查故障- 根据故障现象进行逐步排查，包括变频器内部电路、电源模块、控制器等。
2.4 故障检修与更换部件- 对故障部件进行检修或更换，确保变频器能够正常工作。
第三章变频器维护与保养3.1 定期检查- 检查变频器的外观、散热器、连接线路等是否正常，发现问题及时处理。
3.2 清洁与防尘- 定期清洁变频器，防止积尘影响散热效果。
3.3 润滑与绝缘- 对变频器内部的滑动部件进行润滑，经验良好。
3.4 保养记录- 记录变频器的保养情况，包括保养时间、保养内容等，便于及时跟踪维护。
第四章常见问题解决方法4.1 变频器不能启动- 检查电源是否正常- 检查控制信号线是否正确连接- 检查保护措施是否生效4.2 变频器工作不稳定- 检查反馈信号是否正常- 检查控制参数是否设置正确4.3 变频器报警- 根据报警代码进行故障排查- 检查对应故障代码的解决方法第五章附件本文档涉及的附件包括：- 变频器故障记录表- 变频器维护日志表第六章法律名词及注释- 根据变频器相关法律文件对以下名词及注释进行说明。
6.1 变频器：电气设备，用于调节电动机的转速、频率和电压的设备。
6.2 故障排除：对变频器发生的故障进行诊断和修复的一系列步骤。
6.3 维护保养：定期检查和保养变频器，以确保其正常运行的工作。
变频器维修手册【变频器维修手册】第一章：前言为了帮助用户更好地维修和保养变频器，本手册将提供详细的变频器维修指导。
在阅读本手册前，请确保您已经熟悉变频器的基本原理和操作。
第二章：故障诊断与排除2.1 常见故障变频器使用过程中可能出现各种故障，如启动不正常、输出异常、过载保护等。
本节将简要介绍常见的故障情况，并提供相应的排除方法。
2.2 故障诊断流程在遇到故障时，正确的诊断流程可以节省维修时间，并提高维修效率。
本节将详细介绍一套完整的故障诊断流程，以便用户按部就班地进行问题排查。
第三章：维修工具与设备准备3.1 必备工具本节将列出维修变频器所必需的工具，如万用表、螺丝刀、钳子等。
请用户根据实际情况准备好相应的工具，以便进行后续的维修操作。
3.2 仪器设备准备除了基本工具外，维修变频器还需要特定的仪器设备，如频率计、温度计等。
本节将详细介绍这些仪器设备的使用方法和注意事项。
第四章：常见故障排除4.1 启动异常变频器启动时，如果出现异常现象，可能是由于供电问题、电源线连接错误等原因引起的。
本节将针对不同的启动异常情况，提供相应的解决方案。
4.2 输出异常当变频器的输出频率或电压异常时，可能会导致输出设备工作不正常或无法正常工作。
本节将介绍可能的输出异常原因，并提供相应的解决方案。
4.3 过载保护过载保护是变频器的一项重要功能，它可以有效保护电机和变频器免受过载损坏。
然而，过载保护也可能误判导致误停等问题。
本节将详细介绍过载保护的原理和排查方法。
第五章：维护与保养5.1 维护周期保持变频器的正常运行，需要进行定期的维护和保养。
本节将介绍维护周期的选择原则，并提供相应的维护方案。
5.2 清洁与防尘在运行过程中，变频器的内部可能会积尘，导致散热不良等问题。
本节将介绍如何正确清洁变频器，并提供防尘建议，以延长变频器的使用寿命。
5.3 散热与防潮变频器的散热和防潮是其正常运行的关键。
本节将介绍散热方法和防潮措施，并提供相应的维护建议，以确保变频器的可靠运行。
变频器故障分析与处理一、变频器故障介绍轻故障分类与报警系统发生轻故障时，系统给出间歇光报警，轻故障包括变压器超温报警，单元柜超温报警，柜门连锁打开。
对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。
故障存在时报警，如果故障自行消失，则报警自动取消。
系统运行时如果发生这类故障，变频器并不立即停机。
在停机状态下，如果存在这类故障，用户也还能进行启动操作。
一、重故障分类与报警系统发生下列故障时,按照重故障处理：重故障包括：外部故障、变压器过热、电机过流、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯单元故障包括：熔断器故障、过热、驱动故障,过压、光纤故障。
上述任何一个故障发生时，系统给出连续的报警信号和故障指示，发出高压分断指令。
系统保持故障指示及高压分断指令。
以上重故障发生后，系统作记忆处理。
故障一旦发生，系统报警并自动跳闸停机，故障原因被记录。
如果故障自行消失，故障指示、高压分断等指令也都一直保持。
只有故障彻底排除，并且用人机界面上的系统复位按钮或者远程的外部复位按钮复位后才能使变频器恢复到系统待机状态，并允许重新开机。
重故障发生时，高压电源将自动分断。
如果因为其他原因没有分断，用户可以用柜门的高压分断按钮将高压电源强行手动分断。
二、常见故障与解决方法序号常见故障故障现象解决办法1 接口板不通讯监视器与I/O板未建立通讯。
I/O接口板将5秒钟尝试复位一次监视器，在210秒后仍未建立通讯，则输出重故障1:通讯线是否正常,检查接线端子是否正确有掉线,端子结错.滤波电容是否焊牢2:I/O板工作是否正常.尤其是工作电压.3:I/O主控板芯片是否插好.2 柜温过热单元柜温度大于60C°系统将柜温过热保护1:柜顶风机工作是否正常.2:过滤网是否堵塞,拿A4纸置于过滤网上是否吸附, 则需要清洁过滤网13; 是否长期工作于过载状态、环境温度是否过高。
环境温度应低于45℃，否则需要加强通风 4;变压器柜风机控制和保护电路是否正常3变压器过热当变压器温控仪测量温度大于其设置的跳闸温度（默认设置为130℃）时，温控仪跳闸触电闭合，系统将变压器过热保护。
变频器工作原理及维修知识变频器是一种电力电子设备，用于控制电动机的转速和输出功率。
它通过调整电源输入电压和频率来实现对电动机的控制。
变频器由电源、整流器、滤波器、逆变器和控制电路等组成。
变频器的工作原理如下：1.电源：提供电能，一般为交流电源，常见的为三相交流电。
2.整流器：将交流电转换为直流电，采用整流电路实现。
3.滤波器：对直流电进行滤波处理，消除波动和杂散。
4.逆变器：将直流电转换为交流电，通过逆变电路实现，控制交流电的频率和幅值。
5.控制电路：对逆变器进行控制，通过控制信号调整逆变器的输出频率和电压，从而控制电动机的转速和输出功率。
维修变频器时，需要注意以下几点：1.外部维修：检查变频器外部接线是否正确，是否松动或断开，检查变频器的接地是否良好，是否有电源故障等。
2.故障现象：根据用户提供的故障描述，分析故障原因可能性，对故障进行分类和归类，找到故障所在。
3.检查电源：检查电源电压是否正常，电源线路是否受损，检查电源模块是否正常，有无明显的烧毁痕迹。
4.检查驱动电路：检查驱动电路是否正常工作，有无明显的烧毁痕迹，检查电容、电阻、二极管等元器件的工作状态。
5.探测电路：检查探测电路是否正常工作，检查传感器的连接是否松动或断开，检查传感器的工作状态。
6.逆变器：检查逆变器是否正常工作，检查IGBT、电阻、电容等元器件的工作状态，是否有明显的烧毁痕迹。
7.控制电路：检查控制电路是否正常工作，检查芯片和电路板的工作状态，是否有明显的烧毁痕迹。
8.故障排除：根据检查结果，找到故障的具体原因，进行修复或更换故障元器件，重新测试变频器功能是否正常。
维修变频器需要具备一定的电子技术知识和工程经验。
在维修过程中，应注意安全，避免触电事故发生。
另外，维修过程中要有耐心，仔细排查，辨别故障的具体原因，对于复杂的故障可以寻求专业人员的帮助。
在维修完成后，还应进行功能测试，确保变频器能正常工作。
