编制黑启动方案以应对失压事故参考文本

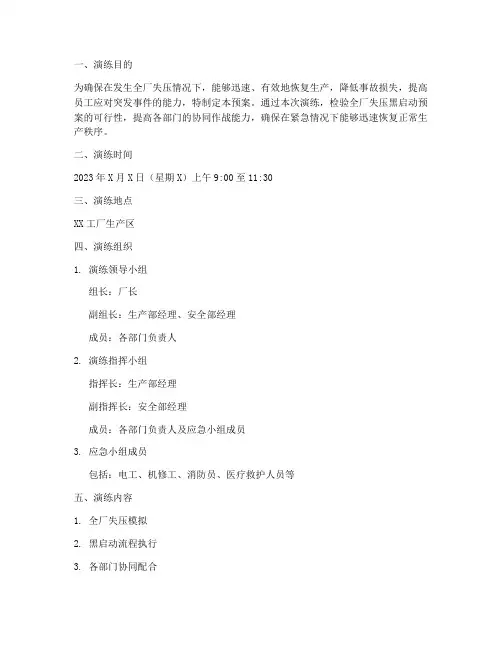

一、演练目的为确保在发生全厂失压情况下，能够迅速、有效地恢复生产，降低事故损失，提高员工应对突发事件的能力，特制定本预案。

通过本次演练，检验全厂失压黑启动预案的可行性，提高各部门的协同作战能力，确保在紧急情况下能够迅速恢复正常生产秩序。

二、演练时间2023年X月X日（星期X）上午9:00至11:30三、演练地点XX工厂生产区四、演练组织1. 演练领导小组组长：厂长副组长：生产部经理、安全部经理成员：各部门负责人2. 演练指挥小组指挥长：生产部经理副指挥长：安全部经理成员：各部门负责人及应急小组成员3. 应急小组成员包括：电工、机修工、消防员、医疗救护人员等五、演练内容1. 全厂失压模拟2. 黑启动流程执行3. 各部门协同配合4. 紧急情况下的应急处置5. 演练总结六、演练步骤1. 准备阶段（8:30-9:00）- 各部门负责人组织人员到位，明确演练任务和职责。

- 检查应急物资和设备，确保其完好可用。

- 演练指挥小组召开预备会议，明确演练流程和注意事项。

2. 演练实施阶段（9:00-11:30）- 全厂失压模拟（9:00-9:10）- 由演练指挥小组下达指令，模拟全厂失压情况。

- 各部门立即启动应急预案，进行应急响应。

- 黑启动流程执行（9:10-10:30）- 按照黑启动预案，依次启动关键设备。

- 各部门密切配合，确保设备正常运行。

- 紧急情况下的应急处置（10:30-11:00）- 模拟突发紧急情况，如设备故障、人员受伤等。

- 应急小组成员迅速响应，进行应急处置。

- 演练总结（11:00-11:30）- 演练指挥小组组织各部门负责人召开总结会议。

- 分析演练过程中存在的问题，提出改进措施。

3. 演练结束阶段（11:30）- 演练指挥小组宣布演练结束。

- 各部门负责人组织人员清理现场，恢复生产秩序。

七、演练要求1. 参与演练的人员必须严格按照预案执行，不得擅自行动。

2. 演练过程中，各应急小组成员要密切配合，确保演练顺利进行。

华能电厂黑启动预案电网事故，不但对电网的安全稳定运行造成影响，而且还会引发社会秩序混乱、造成重大经济损失和重要的社会影响。

随着电网规模的扩大，电网事故造成的损失也越来越大。

电网黑启动的研究在国内外受到很高的重视，随着研究成果的进一步推进和提高，电网黑启动的恢复时间在一步一步的缩小，恢复的过程也逐步完善，其意义和作用在不断受到世人的关注。

作为一大型坑口火力发电厂的平凉电厂，周围负荷量较小，况且各级电网又比较薄弱，绝大部分负荷是通过长距离输电线路送往负荷中心的，一旦出现大的电网事故就会危机我厂机组的安全、稳定运行，甚至会造成窝电，可能使运行机组全部超速而跳闸，我厂研究黑启动方案，制定相关安全措施不容忽视。

一、电网黑启动的定义：顾名思义为电网发生事故导致大面积瓦解、崩溃、停电之后，失电电网在黑暗中恢复的过程，称之为黑启动。

实际上电网的黑启动与电源的黑启动是同时进行的。

二、电网黑启动发生的原因：1、不可抗拒的自然灾害等外力所致。

2、电网稳定安全装置出现问题。

3、自动保护装置动作不可靠或发生拒动等异常，4、人为因素导致的误操作、误指挥等致使事故扩大。

三、华能某发生黑启动时的事故现象1. 现场正常照明全失，直流事故照明正常，交流事故照明短时失电后恢复（柴油发电机自启动正常时）。

2. 系统频率瞬间升高,超过52HZ,各运行发电机组超速保护动作而跳闸，所有开关红灯灭、绿灯闪，各报警光子发，警铃响.3. 出线一、二线；出线一、二线有无、功负荷，电压显示为零，故障录波器动作，相应光子发，警铃响。

调度电话不通。

4. 110KV电压、频率显示为零，1122BZT未动作，110KV系统失压。

5. 35KV系统失电，福利区、供水管线全部失电，所有深井泵跳闸。

6. 各运行机组转速瞬间上升，超速保护动作后转速开始下降。

炉熄火、汽包安全门动作大量排气；发变组解列，过激磁信号发；汽轮机高中压主汽门、高中压调门及高排逆止门、各抽汽逆止门关闭。

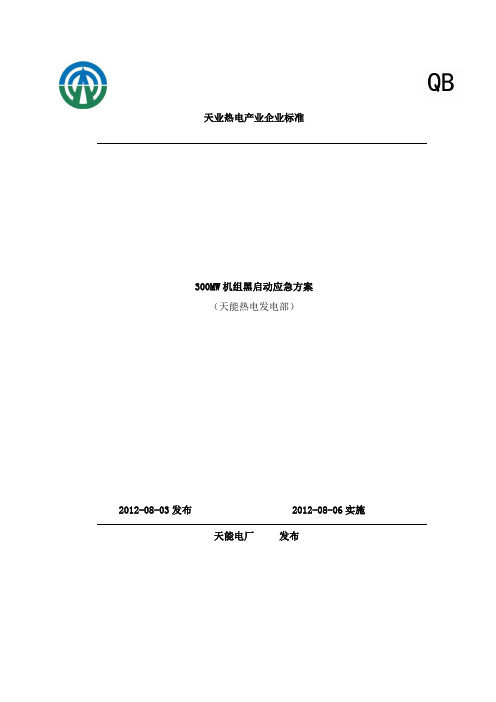

天业热电产业企业标准300MW机组黑启动应急方案（天能热电发电部）2012-08-03发布 2012-08-06实施天能电厂发布天能电厂黑启动应急方案1 总则1.1 编制目的高效、有序地处理本企业全厂对外对内停电事故，避免或降低全厂停电造成的重大经济损失和政治影响，提高发电厂黑启动事故处理和应急救援综合处置能力，将危急事件造成的损失和影响降低到最低程度。

遵循“安全第一，预防为主”的方针，坚持防御和救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷准确为核心，以全力保证人身、电网和设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。

1.2 概况黑启动是指“黑状态”下的启动，所谓“黑状态”指：系统瓦解造成电网大面积停电，我厂升压站母线失压，机组全部跳闸，交流电源消失，输电线路全部失压，电网对所有用户停止供电，调度通信中断。

1.3编制依据《中华人民共和国突发事件应对法》《国家电网安全工作规程》《天业天能电厂运行规程》《天业天能电厂操作票汇编》《天能电厂黑启动预案》《燃油系统泄露应急预案》1.4适用范围适用于天能电厂电气故障引发的机组及线路开关全部跳闸导致全厂厂用交流电源全部失去时恢复送电的应急处置。

2应急处置基本原则遵循“安全第一，预防为主，综合治理”的方针，坚持防御和救援相结合的原则。

统一领导、分工负责、加强联动、快速响应，最大限度的减少突发事件造成的损失。

3事故类型和危害程度分析3.1事故风险的来源、特性可能导致发电厂黑启动的原因大致有以下两点：其一，出现雨雪冰冻、强对流天气、异常大雾、洪水等气象灾害，地震灾害以及地质灾害等，引起母线架构垮塌和线路倒杆、闪络；其二，系统发生短路、接地故障，且开关或保护拒动，导致失灵保护动作或保护越级动作，扩大停电范围，造成全厂交流电源全部失去。

3.2 事故类型、影响范围及后果发生全厂停电事故后，所有机组开关、线路开关及高备变开关全部掉闸，全厂对外供电中断，厂用交流电源全部失去，致使动力电源，对于机组的正常停机、停机后的相关处理及操作造成很大的影响，有可能造成主、辅设备损坏。

一、总则为提高应对突发事故的能力，确保公司安全生产稳定运行，最大程度地减少事故损失，保障员工生命财产安全，特制定本预案。

本预案适用于公司各类突发事故的应急处置。

二、预案编制依据1. 《中华人民共和国安全生产法》2. 《中华人民共和国突发事件应对法》3. 《企业安全生产标准化管理办法》4. 《企业安全生产事故报告和调查处理条例》5. 公司安全生产管理制度三、适用范围1. 电力、能源、化工、机械、建筑、交通等领域的生产安全事故。

2. 重大自然灾害、公共卫生事件等突发公共事件。

3. 公司内部火灾、爆炸、泄漏、中毒等事故。

四、事故分类及分级1. 事故分类：（1）一般事故：对公司生产经营和员工生活造成一定影响的事故。

（2）较大事故：对公司生产经营和员工生活造成较大影响的事故。

（3）重大事故：对公司生产经营和员工生活造成严重影响的事故。

（4）特别重大事故：对公司生产经营和员工生活造成极其严重的影响，可能引发社会不稳定的事故。

2. 事故分级：（1）Ⅰ级：特别重大事故。

（2）Ⅱ级：重大事故。

（3）Ⅲ级：较大事故。

（4）Ⅳ级：一般事故。

五、应急组织体系1. 成立事故应急指挥部，负责统一指挥、协调、调度事故应急处置工作。

2. 事故应急指挥部下设以下几个小组：（1）现场指挥小组：负责现场事故处置、人员疏散、救援等工作。

（2）医疗救护小组：负责伤员救治、医疗救护等工作。

（3）通信联络小组：负责事故信息收集、上报、发布等工作。

（4）物资保障小组：负责事故应急物资的调拨、供应等工作。

（5）后勤保障小组：负责事故现场的后勤保障工作。

六、应急处置程序1. 事故发生单位应立即启动应急预案，组织人员进行应急处置。

2. 现场指挥小组应迅速了解事故情况，制定现场处置方案，并向事故应急指挥部报告。

3. 事故应急指挥部接到报告后，应立即组织相关部门进行救援，并向上级部门报告。

4. 医疗救护小组应立即对伤员进行救治，确保伤员生命安全。

5. 通信联络小组应迅速收集事故信息，及时上报事故应急指挥部，并通过公司内部渠道发布事故信息。

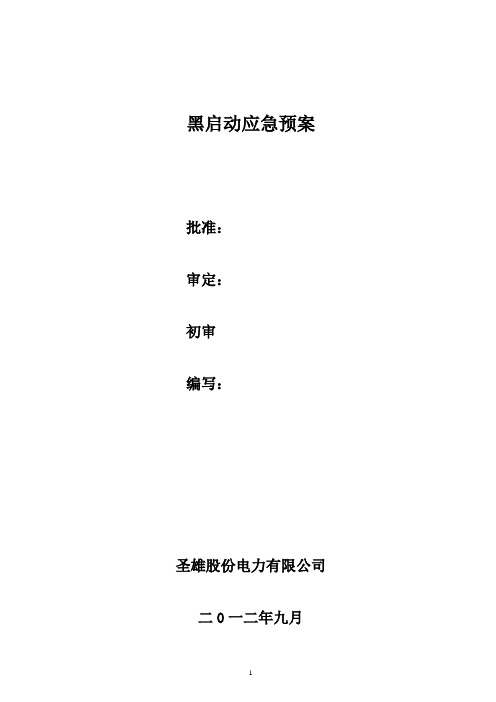

黑启动应急预案批准：审定：初审编写：圣雄股份电力有限公司二0一二年九月黑启动应急预案1.总则1.1.在自然危害等原因作用下,引发输电线路及部分机组连续解列跳机，最终导致电网系统全部瓦解，针对上述情况,我厂根据上级调度部门指示并结合我厂实际情况，制订出圣雄股份电力有限公司黑启动预案。

1.2.此预案的制定可提高我公司与系统解列事故发生时的快速反应和应急处理能力。

1.3.在系统故障，机组全部停运，短时间内外部电源无法恢复倒送电时，进入黑状态。

2. 概况2.1 220kV系统运行方式：我公司一期工程2×300mw循环流化床机组分别连接于220kV母线Ⅰ、Ⅱ母上，通过雄拉一、二两条联络线与系统并网。

220kV母线采用双母线专用母联接线方式。

正常情况下220kV母联开关2250合位，Ⅰ、Ⅱ母并列运行。

2.2 厂用系统运行方式：2.2.1.厂用6kv系统运行方式#1、2高厂变分别由#1、2机组自带，机组6kV、0.4kV系统分别供各机组高、低压动力设备，#1起备变高压侧引自110kV系统，##1起备变作为#1、2机组6kV厂用备用电源，正常情况处于充电合闸状态，#1、2机组6kV 备用电源开关A610、B610、A620、B620处于热备用状态，#1、2机组6kV工作段的快切装置投入运行。

2.2.2.380V PC的正常接线方式2.2.2.1380V#1A、#1B工作变分别供380V工作1A段和380V工作1B段，电源分别接自6 kV1A段和6 kV1B段；380V#2A、#2B工作变分别供380V工作2A段和380V工作2B段，电源分别接自6 kV2A段和6 kV2B段；各分段开关热备用。

2.2.2.2每台机组设两段（1A、1B或2A、2B）380V保安段，供本机组交流事故负荷、主厂房事故照明、锅炉稀油站、汽机交流油泵、DCS、直流充电器等电源。

每个保安段又设有分段开关。

正常运行时，保安段母线的工作电源由对应机组的对应工作段，#1机组的1A、1B保安段由1A、1B工作段供电；#2机组的2A、2B保安段由2A、2B工作段。

全厂停电黑启动预案样本由于需要大容量的启动电源，火力发电厂不能实现真正意义上的黑启动，故对于火力发电厂来讲，黑启动是指在电网崩溃、发生电网大面积停电时，整个电厂停止对外供电且不能及时从系统获得备用或启动电源，需经一段时间才能从系统取得启动电源，恢复机组的启动。

根据本公司实际情况，编制《全厂停电黑启预案》如下。

1.黑启动方案的主要目标1.1确保运行机组安全稳定停运，最大限度保证设备安全。

1.2确保直流电源和交流保安电源持久稳定供电，满足系统失电期间本厂设备安全需要。

1.31.4确保系统提供厂用电源后，迅速、可靠将机组开出并网。

2.组织机构2.1现场指挥：当值值长。

职责:事故发生时现场设备运行操作指挥、现场人员合理调配、启动工作和启动方式的安排.2.2成员：当值运行人员。

职责：按规程和本方案规定正确进行事故处理，不发生人员责任的不安全现象。

2.3设备管理部值班人员。

职责:负责事故发生后故障设备的抢修、特殊运行条件设置的配合工作。

2.4发电运行部事故处理应急小组。

职责：接受当值值长指挥，配合当值人员正确进行事故处理。

2.5技术协助：生产技术部经理、各专业主管、专工。

职责：事故发生时现场运行操作和抢修工作的技术指导，为领导决策提供技术支持。

2.6指导与决策：主管生产的副总经理、总工。

职责：负责事故发生时的现场指导协调与决策工作。

2.7物资管理部职责：做好应急备品、备件的供应工作。

2.8行政工作部职责：做好后勤保障工作，并组织10—20个辅助工进主厂房，辅助工由值长负责安排具体任务。

若辅助工无法及时到现场，值长可以通知公司消防人员协助抢险。

2.9质安管理部职责：做好危险场所保卫工作。

组织在厂保安参加厂区巡逻，无关人员及外单位人员未经公司领导批准不得进入厂区。

2.10出现电网(或全厂)全停时，全厂各级生产人员接到通知后，必须无条件尽快赶到厂区集控室和相关现场岗位，指挥、协助当班人员紧急处理事故。

2.11由于全网停电可能引起社会秩序的暂时混乱，相关人员应该采用各种可能的途径，以最短的时间到达厂区，并听从事故处理项目组指挥。

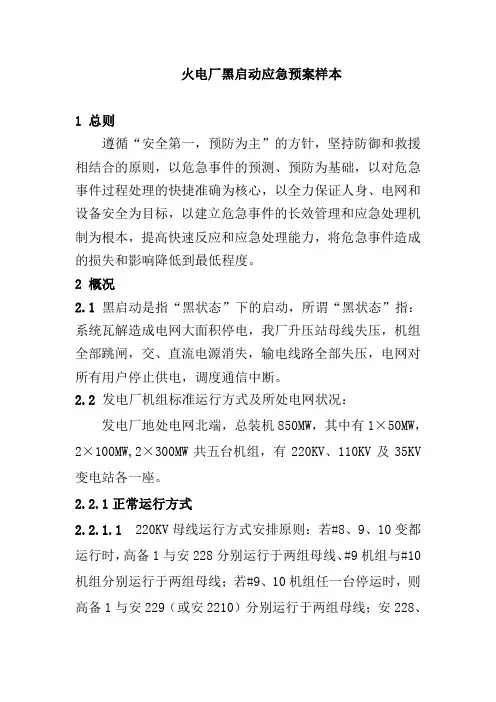

火电厂黑启动应急预案样本1 总则遵循“安全第一，预防为主”的方针，坚持防御和救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快捷准确为核心，以全力保证人身、电网和设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。

2 概况2.1黑启动是指“黑状态”下的启动，所谓“黑状态”指：系统瓦解造成电网大面积停电，我厂升压站母线失压，机组全部跳闸，交、直流电源消失，输电线路全部失压，电网对所有用户停止供电，调度通信中断。

2.2 发电厂机组标准运行方式及所处电网状况：发电厂地处电网北端，总装机850MW，其中有1×50MW，2×100MW,2×300MW共五台机组，有220KV、110KV及35KV 变电站各一座。

2.2.1正常运行方式2.2.1.1 220KV母线运行方式安排原则：若#8、9、10变都运行时，高备1与安228分别运行于两组母线、#9机组与#10机组分别运行于两组母线；若#9、10机组任一台停运时，则高备1与安229（或安2210）分别运行于两组母线；安228、安229、安2210任一元件停运时，其它两元件要分别运行于两组母线；Ι、Ⅱ安汤分别运行于两组母线；安茶、安杜分别运行于两组母线。

2.2.1.2 220KV系统中性点接地方式：高备1经常性接地；#8变、#9变、#10变要保持两个中性点接地（优先考虑#8变中性点接地），并且分布在上下母。

2.2.1.3 110KV东母：安113、安114、安115、安117；110KV西母：安116、安118、厂备1600、汤电2（备用）。

2.2.1.4 110KV中性点接地方式：正常情况下合上安117-中地、安118-中地。

#7、8变任一台停运时要保持三台变接地。

2.2.1.5 厂备637正常备用，老厂冲灰四段供#9、10机组保安电源正常备用。

麻石电厂黑启动应急预案1 总则遵循“安全第一，预防为主”的方针，坚持防御和救援相结合的原则，以危急事件的预测、预防为基础，以对危急事件过程处理的快速准确为核心，以全力保证人身、电厂电网设备安全为目标，以建立危急事件的长效管理和应急处理机制为根本，提高快速反应和应急处理能力，将危急事件造成的损失和影响降低到最低程度。

2 编制目的为预防各种人为、自然灾害等意外因素造成电网全部或局部瓦解、崩溃，发生大面积停电，进而引起我厂所有机组全部跳闸停机，而系统又不能倒送的电情况下，做到准确、有序、迅速地恢复机组运行，并能对重要用户尽快恢复供电，特编制此应急预案。

3 术语黑启动：是指“黑状态”下的启动。

黑状态：是指系统瓦解造成电网大面积停电，我厂开关站母线失压，机组全部跳闸，交、直流电源消失，输电线路全部失压，调度通信中断。

4 编制依据4.1《生产经营单位安全生产事故应急预案编制导则》（AQ/T 9002—2006）4.2麻石水力发电厂《电气设备运行规程》；4.3麻石水力发电厂《机械设备运行规程》；5 适用范围本预案只适用于麻石电厂黑启动应急处置。

6 组织机构和职责6.1 组织机构6.1.1黑启动应急管理领导小组成员：组长：副组长：副组长：6.1.2黑启动现场应急处理办公室成员：主任：副主任：成员：生产线各部门人员及在厂区的全体运行人员和检修维护人员。

6.2 职责及工作要求6.2.1 黑启动应急管理领导小组职责6.2.1.1负责审批黑启动应急预案，检查是否符合有关法律、法规及标准的要求；6.2.1.2负责应急处理所需人、财、物的调配及保障工作；6.2.1.3负责保障应急预案演练所需经费的落实；6.2.1.4负责向集团公司、电网调度中心等有关部门报告本厂的应急处理信息。

6.2.2 黑启动现场应急处理办公室职责6.2.2.1根据人员需求、岗位变动等情况及时组建和修改黑启动现场应急处理办公室成员名单并及时下发，根据网络、设备及运行方式的变化及时修改本方案，修改后的方案上报应急领导小组审批；6.2.2.2负责定期组织各专业人员对预案进行演练，对演练过程进行详细记录并编写总结报告提交应急管理领导小组审查；6.2.2.3各专业面工作人员应根据系统运行方式、事故前兆、季节气候变化以及其他突发事件，进行“黑状态”发生的可能性分析，充分做好应急准备；6.2.2.4电网事故引起“黑状态”发生后，应立即根据事故情况组织黑启动现场应急处理办公室成员按职责分工，启动应急处理预案。

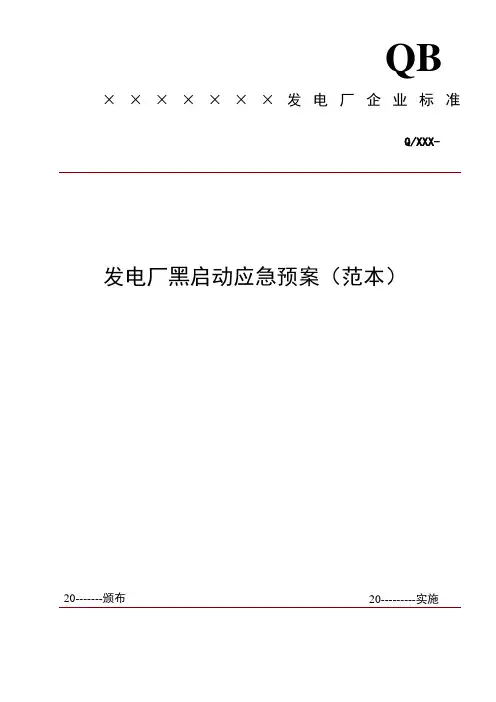

发电厂黑启动应急预案（范本）目次目次 (I)前言 (III)火电厂黑启动应急预案（范本） (1)1 总则 (1)1.1编制目的 (1)1.2编制依据 (1)1.3适用范围 (1)2 应急处置基本原则 (1)3 事故类型和危害程度分析 (1)4 事件分级 (1)5 应急指挥机构及职责 (1)5.1应急指挥机构 (1)5.2应急指挥机构的职责 (2)6 预防与预警 (3)6.1风险监测 (3)6.2预警发布与预警行动 (3)6.3预警结束 (3)7 信息报告 (3)8 应急响应 (3)8.1响应分级 (3)8.2响应程序 (3)8.3应急处置 (3)8.4应急结束 (4)9 后期处置 (4)9.1后置处理内容 (4)9.2事故调查与应急评估 (4)9.3应急工作总结与评价 (4)10 应急保障 (4)11 培训和演练 (5)12 附则 (5)12.1术语和定义 (5)12.2应急预案备案 (5)12.3制定与解释 (5)12.4预案实施 (5)13 附件 (5)13.1有关应急部门、机构或人员的联系方式 (5)13.2应急救援队伍信息 (6)13.3应急物资装备的名录 (6)13.4规范化格式文本 (6)13.5关键的路线、标识和图纸 (6)13.6相关应急预案名录 (6)13.7有关流程 (6)前言本标准由企业突发事件管理领导小组提出。

本标准由安监部归口本标准起草单位：×××本标准主要起草人：×××本标准主要审定人：×××本标准批准人：×××本标准由××负责解释。

本标准是首次颁布。

发电厂黑启动应急预案（范本）1 总则1.1 编制目的高效、有序地处理全厂对外停电事故，避免或降低全厂对外停电对电网所造成的重大经济损失和政治影响，提高发电厂黑启动事故处理和应急救援综合处置能力，将危急事件造成的损失和影响降低到最低程度。

XX电站黑启动应急预案说明水电站黑启动是指在无厂用交流电的情况下, 仅仅利用电厂储存的两种能量—直流系统蓄电池储存的电能和液压系统( 调速器液压装置、球阀液压装置) 储存的液压能量, 完成机组启动, 对内恢复厂用电, 对外配合电网调度恢复电网运行。

XX电站的黑启动方案只有在球阀开启状态才能实施。

因为在操作球阀开启时液压站的油泵交流电动机必须启动, 否则球阀不能开启。

因此我站不具备黑启动条件, 若要实施黑启动必须保证球阀在开启的状态。

XXXX水电开发有限公司XX河二级电站黑启动应急预案1.总则1.1 为了在电网全停时能够快速的启动机组自带厂用电,逐步恢复对电网的供电, 尽最大可能的减轻经济损失和不良政治影响, 避免因公司全停引发的其它事故, 根据《国家电网公司安全生产规程规定》和本电站的设备《说明书》的要求,制订本预案。

1.2 本预案按照”安全第一,预防为主, 综合治理”的方针, 以”保人身、保电网、保设备”为原则,结合《防止电力生产重大事故的二十五项重点要求》内容和有关实施细则进行制定。

2.概述2.1 XXXX电站, 现总装机容量为20MW( 2×10 MW) , 正常运行方式下经过110kVXXXX线路送至越西县220KV电站, 10kV系统越西县电力公司电网联接形成保安电源, 且电厂自备有一台100kw 的柴油发电机组。

制订《XXX二级电站黑启动应急预案》, 对保证XXXX河二级电站各机组的安全运行有着重要意义。

2.2XXXX电站位于四川省凉山州XXXX境内, 电站采用引水式开, 四个进水口布置在XXXX河左岸的六条支沟中, 渠道由引水主渠和引水支渠组成, 引水渠道总长12803.73m, 毛水头525.70 m, 设计水头507.9 m, 引用流量4.9m3/s, 设计发电流量2.325 m3/s, 装机容量0KW, 年利用小时5053h, 年发电量10106.9万KW·h。
