2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项( )。

CA)文字高度B)使用全局比例C)测量单位比例D)换算单位2．A)必须在二维空间中延伸B)可以在三维空间中延伸C)可以延伸封闭线框D)可以延伸文字对象3．用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用( )捕捉方式。

CA)圆心CENTERB)中点MIKPOINTC)切点TANGENTD)QUADRANTAutoCAD允许一幅图包含( )层。

CA)8个B)4个C)无限制D)16个4．以下有关AutoCAD中格式刷的叙述错误的是( )。

AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。

AA)美国B)加拿大C)中国D)法国5．下述哪个是正确的制作属性块操作过程( )。

DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。

如果要画任意三角形的内切圆则要用哪种方式( )。

CA)圆心+半径B)2P(两点)C)3P(三点)D)TTR6．不属于布尔运算的命令有( )。

BA)差集；B)打断；C)并集；D)交集；7．下面哪种对象不能用于OFFSET偏移命令 ( )。

DA)直线B)多边形C)样条曲线D)面域8．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。

AA)指定文字由两点和高度定义的方向，布满指定的区域B)通过指定基线端点来指定文字基线端点来指定文字的高度和方向C)从基线的水平中点和指定高度的垂直中点上对齐D)使文字在基线的水平中点和指定高度的垂直中点上对齐9．样式20±0.5是公差标注中的( )形式。

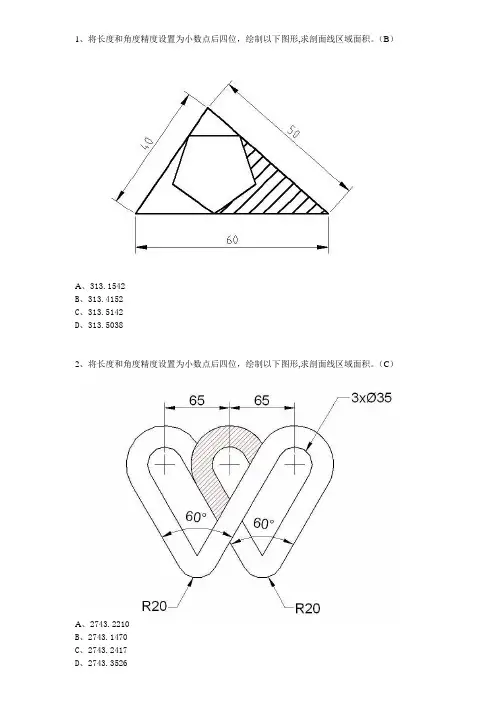

1、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。

（B）A、313.1542B、313.4152C、313.5142D、313.50382、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。

（C）A、2743.2210B、2743.14703、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。

（A）A、5756.1863B、5756.1683C、5756.1386D、5756.18364、按照13.jpg画图，将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。

（D）A、8378.4385D、8378.43585、将长度和角度精度设置为小数点后四位，绘制以下图形,求图形围成的区域的面积。

（A）A、1814.2641B、 1814.2462C、1814.2264D、1814.26146、将长度和角度精度设置为小数点后四位，绘制以下图形,求G圆半径。

（A）A、5.5392D、5.59537、将长度和角度精度设置为小数点后四位，绘制以下图形,求A所示尺寸的数值。

(B)A、58.5219 C、58.2119B、58.5119 D、58.51298、按照图画出所示盖板，求剖面线区域的面积。

（A）A、5795.9766 C、5795.9776B、 5795.9767 D、5795.96779、按照图画出所示密封片，求剖面线区域的面积。

（A）A、3511.7402 C、3511.7401B、3511.7403 D、3511.740510、按照图画出所示起重机吊钩，求尺寸A的数值。

（C）A、223.3903 C、223.9903B、223.9603 D、223.997311、按照图画出所示图形，求剖面线区域的面积。

（C）A、103.0793 C、103.0397B、103.0379 D、103.703912、按照图画出所示图形，求该图形的面积。

Auto CAD 100道练习题选择题（单选）（每题1分，共100分）1．下面哪个命令是用于三维操作的：(A) Align(B)Extrude (C)Rotate (D) Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式:(A)半径标注(B) 角度标注(C) 直径标注(D) 以上三种3．利用以下哪些方法可以调用命令?(A) 在命令提示区输入命令(B) 单击工具栏上的按纽(C) 选择下拉菜单中的菜单项(D) 以上均可4．Auto CAD 2006软件中有一种新的窗体,它就是选项板,在主界面中它可以:(A)隐藏(B)固定(C) 隐藏和固定(D)以上均可5．样板文件的扩展名是什么?(A) BAK (B) SV$ (C) DWT (D) DWG6．采用固定的国家和地方标准,应该使用:(A)缺省设置 (B) 使用样板(C) "启动"对话框中的"简介" (D)使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A) @0<45 (B)@45<8 (C) @8,8 (D) @0<88．Auto CAD 软件中默认的文字高度是？(A) 1.5 (B) 2 (C) 2.5 (D)3.59．建立文字"6个φ15的孔"要输入的内容是：(A) 6-%%C15 (B)6×15%%D (C) 6-%%D15 (D) 6×%%C1510．在插入块之前，必须先进行：(A) 确定块的插入点(B)确定块的名称(C)建立组成块的对象(D) 上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A) 0层(B)当前层(C)选取的第一实体所在层(D)另一层12．下面哪个命令可以获得线段的长度？(A) Status (B) ID (C) List(D)Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A) None (B)Top (C)Middle (D)Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A) 3 Points (B)Tan，Tan，Radius (C)Tan，Tan，Tan (D)Center，Direction 15．所谓内接多边形是：(A) 多边形在圆外，多边形边的中点在圆上(B)多边形在圆内，多边形的顶点在圆上(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标 (B) 绝对坐标(C) 相对坐标 (D) 柱坐标17．关于冻结图层(Freeze),哪个说法是正确的:(A)该图层上的图形对象可见,能打印输出,不能修改(B) 该图层上的图形对象不可见,不能打印输出,不能修改(C) 该图层上的图形对象在图形重新生成(Regen)时要计算(D) 与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A) Zoom (B) Pan (C) Regen (D) Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A) 20±0.1 (B) 20%%p0.1 (C) 20+ -0.1 (D) 20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A) Spline (B) Straight (C) None Arrow (D) None21．对于任何一个图形,想将它存为样板图(Template):(A)不一定能存为样板图(B)将其存成扩展名为.tem文件即可(C)将其存成扩展名为.dwt文件即可(D)将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入:(A) CP (B) L (C) A (D) R23．调用Plot命令输出一幅图形时,可以:(A)在命令行输入Plot命令(B)在File菜单中选择Print(C)在命令行输入Print命令(D)以上都对24．下列哪一个命令是用来显示选定对象的数据信息的:(A) List(B) Dist (C) Area (D) Status25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A) 消隐(B) 重画(C) 渲染(D) 着色26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化?(A)Insert (B)Extrude (C) Align(D)Subtract27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为:(A) 0.5 (B)0.7 (C)1 (D)1.428．重复执行上一个命令的最快方法是：(A) 按Shift健(B) 按Esc健(C) 按回车健(D) 按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为:(A) 6~8mm (B)5~8mm (C)3~5mm (D)2~5mm30．特性刷可以复制什么特性：(A)有层、线型、颜色和厚度(B)有层、线型、颜色和线型比例(C)有线型、颜色、线型比例和厚度(D)有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A) 标准工具栏(B)对象特性工具栏(C)绘图工具栏(D)修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A) @90<8 (B)@8<90 (C) @8<0 (D) @0<833．下面哪种对象捕捉方式是用于捕捉线段的端点？(A) Endpoint(B) Center (C) Midpoint (D)Quadrant34．在Stretch命令中创建有效的选择集的方法为：(A) 窗交或圈交(B)窗交、圈交或隐含的窗交(C) 窗口、窗交或圈交(D)所有35．剖面线的夹点位于是：(A) 对象的外部(B)插入点(C)坐标原点(D)对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A) 块(B)直线段(C)多义线(D)直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的:(A) 4倍(B) 4~6倍(C) 6倍(D)6~8倍38．哪个命令用于建立块的定义？(A) Insert (B)WBlock (C)ByBlock (D)BMake39．下面哪一角度不用于旋转图形文件？(A) 180 (B)90 (C)45(D)040．所谓外切多边形是：(A) 多边形在圆外，多边形的各边与圆相切(B)多边形在圆心(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A) 3:1 (B)2:1(C)4:2:1 (D)4:142．我国机电工程CAD图样中,图层标识号是用:(A) 拉丁字母(B)罗马字母(C)数字(D)汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为:(A) 1.414h (B) 1h (C)0.707h (D)0.5h44．在A3图纸上作图时,字体的大小应选择:(A) 5 (B) 4 (C)3.5 (D)2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A) 白色(B)红色(C)黄色(D)绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A) 虚线、粗实线、双点画线、细点画线(B)粗实线、虚线、细点画线、双点画线(C)双点画线、粗实线、细点画线、虚线(D) 细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是:(A) 随块(B)随层(C)白色(D)黑色48．进行尺寸标注时,注出的尺寸应该在:(A) 0层(B)当前层(C)尺寸层(D)实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A) Save (B)Save As (C)QSave (D)PSave50．用层列表不能进行下面哪个操作？(A) 打开一个层(B)冻结一个层(C)把锁定的层解锁(D)改变一个层的颜色51．绘图窗口的缺省色为？(A) 白色(B)红色(C)黄色(D)黑色52．绘制二维图时,常用的对象捕捉点是:(A) 端点、中点、圆心、交点(B)端点、中点、圆心、切点(C)端点、圆心、交点、切点(D) 端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A) 端点、圆心、象限点(B)中点、圆心、象限点(C)端点、象限点、中点(D)端点、中点、圆心54．文字的缺省对齐方式是:(A) 中心(B)中间(C)左(D)右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为: (A) 1.253E+01 (B) 1.253”(C)1.253 (D)1.253 1/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上?(A) 东(B)西(C)南(D)北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在?(A) 2~3 (B) 2~5 (C)3~5 (D)6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A) 绘图(B)修改(C)标注(D)实体59．复制命令的快捷命令名是:(A) COPY (B) CY (C)C (D)CO60．绘制轴线和对称中心线所用的线型名是:(A) ACAD_ISO02W100 (B) ACAD_ISO03W100(C)ACAD_ISO04W100 (D) ACAD_ISO05W10061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是: (A) Move (B) Copy, Erase (C)Rotate (D) 以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A) 水平(B) 垂直(C)ISO标准(D) 与尺寸线对齐63. 在AutoCAD中,标准颜色一共有几种?(A) 7 (B) 8 (C)9 (D)1064．AutoCAD文本(字)样式中,缺省的字体名是:(A) gbeitc.shx (B) gbcbig.shx (C) dxt.shx (D) txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A) 箭头(B) 文字(C)文字和箭头(D) 文字或箭头,取最佳效果66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A)创建2个等长不等径的圆柱再求并(B)创建2个等长不等径的圆柱再求差(C) 创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A) 角度和比例(B) 比例和间距(C)角度和间距(D) 以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A) 矩形阵列(B) 环形阵列(C)正六边形阵列(D) 以上均可69．使用AutoCAD 2006版本时,在绘图窗口中双击三键鼠标中键是:(A) 实时缩放(B) 窗口缩放(C)范围缩放(D) 缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A) 冷点(B) 温点(C)热点(D) 以上均可71．操作镜像命令时, 镜像线是:(A) 虚拟的(B) 现实的(C)直线(D) 直线段72．调用旋转命令时, 其基点指的是:(A) 中心点(B)中间点(C)中点(D) 旋转中心73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A) 主视图(B) 局部视图(C)剖视图(D) 特征视图74．不能用于创建三维实体的二维对象是?(A) 面域(B) 多边形(C)块(D) 二维多段线75．操作拉长(Lengthen)命令时, 若使直线段的长度增加一倍,选择的操作方式是: (A) DE (B) P (C)T (D)DY76．要把一对象修改到指定层,可使用?(A) 图层列表(B) 颜色列表(C)线型列表(D) 线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点?(A) 端点(B) 交点(C)中点(D) 最近点78．确定定长直线段第二点最简单的数据输入方法是?(A) 输入直角坐标(B) 输入极坐标(C)定向输入距离(D) 用鼠标拾取点79．操作修剪命令时, 第一批选中的对象可以是:(A) 被切边和延伸边界(B) 剪切边和延伸边界(C)被切边和剪切边(D) 以上都是80．操作三维实体剖切命令的实质是:(A) 用平面剖切(B) 用曲面剖切(C)用实体剖切(D) 以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A) <5 (B)≥5 (C)2~5 (D)以上均可82．能适用于各类图样的尺寸终端是：(A) 斜线(B)斜线和箭头(C)圆点和箭头(D)箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A) 补画线段(B) 标注尺寸(C)标注圆心符号(D) 以上均可84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A) 中心(B)中间(C)中上(D)中下85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:(A) 0 (B) 90 (C)180 (D)27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A) 复制、分解、移动(B)复制、分解、修改文字(C)分解、移动、修改文字(D) 分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为:(A) 轴线(B) 对称面(C)球心(D) 以上均可88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令?(A) 拉伸(B) 旋转(C)剖切(D) 切割89．下面哪一个命令不是三维操作命令?(A) 三维拉伸(B) 三维旋转(C)三维阵列(D) 三维镜像90．样条曲线(Spline)可以绘制?(A) 波浪线(B) 二维封闭对象(C)拉伸路径(D) 以上均可91. 在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是:(A)菜单(B) 菜单条(C) 菜单键(D) 菜单项92. AutoCAD界面中,显示的栅格点(Grid)是:(A)图形的一部分,出图时输出(B)参照点,迫使光标停在特定的位置上(C)定位时的虚拟参照点(D)以上都不对93. 安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为:(A)标准工具栏(B)修改工具栏(C)绘图工具栏(D)初显工具栏94. 用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是:(A)设定值(B)默认值(C)输入值(D)指定值95. 用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A)L(B)H(C)W(D)A96. 进行图案填充(Hatch)时,所得图案:(A) 颜色和线型都反映当前图层的设置(B) 颜色反映当前图层的设置,线型为细实线(C) 线型反映当前图层的设置,颜色为白色(D)颜色和线型都与当前图层的设置无关97. 下列哪个命令将块(Block)生成图形文件:(A)Save As(B)Explode(C)Block(D)Wblock98. Purge命令用于:(A)减少图形文件磁盘存储空间(B)存储图形文件(C)创建新图形(D)删除图形99. AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A)将光标的移动限定在水平方向上(B)将光标的移动限定在垂直方向上(C)将光标的移动限定在水平和垂直方向上(D) 将光标的移动限定在间隔捕捉(Snap)点上100. Divide(等分)命令不能等分的对象是:(A)线段(B)圆(C)圆弧(D)块答题卡姓名：班级：学号：。

【进阶级练习题1】标准答案：1. a之长度= 46.4219，就是（c）2. b之半径值= 29.8169，就是（b）3. c之长度= 33.9928，就是（c）4. d之半径值= 23.5789，就是（a）5. e之长度= 53.5448，就是（b）6. f之半径值= 49.0000，就是（a）7. 青色剖面线区域之面积= 2977.5835，就是（c）附图：【进阶级练习题1】解题思路：此题难度虽不高，但许多制图条件都是隐藏的，需思前想后，动一下脑筋，才能想出来。

一般，图到手后，应先分析一下，各个部位的关系，像本图有三个半圆弧，就很特殊，因半圆弧所包容的圆周角均为直角(圆周角定律)。

另外再考虑一下从何入手，如入手有误，则会很费事，而入手正确，一步步走下去，都会迎刃而解。

本题就应先从水平线和18度、36度两条斜线入手：附图：后面的步骤，我想大家应该都会了吧。

【进阶级练习题2】标准答案：1. a 值= 54.1193，就是（a）2. b 值= 30.7300，就是（c）3. c 值= 14.1899，就是（a）4. A 值= 91.0270，就是（a）5. B 值= 28.0142，就是（a）6. D 值= 23.3834，就是（c）7. 绿色剖面线区域之面积= 1975.8088，就是（b）附图：【进阶级练习题2 】解题思路：此题难度也不是很高，同样有许多制图条件都是隐藏的，需思前想后，动一下脑筋，才能想出来。

本题就应先从R=30的圆和水平直径线往上、下偏移入手：画法：1、做R=30的圆2、作圆的水平直径线3、将水平直径线往上、下各偏移174、画“构造线”，通过A、C点5、偏移构造斜线，通过点D画法：6、旋转上面一根构造线，基点为D，旋转角度为15度7、修剪多余的构造线8、从A点往上，经过上斜线中点画一直线……以后部分，大家应该都会了吧。

【进阶级练习题3】标准答案：1. a 之长度= 9.6774，就是（c）2. b 之长度= 14.5161，就是（b）3. A弧之弧长= 27.0403，就是（c）4. B弧之弧长= 19.8940，就是（c）5. C弧之半径值= 21.8176，就是（a）6. 剖面线区域之面积= 145.0432，就是（c）附图：【进阶级练习题3】解题思路：1、先解决三角形及内接1：2线段：2、画A 弧：3、画B 弧：4、画C 弧：【进阶级练习题4】标准答案：1. a之长度= 29.4510，就是（c）2. b之长度= 24.4779，就是（a）3. c之长度= 36.8137，就是（c）4. 红色五边形区域之周长= 79.1178，就是（a）5. 蓝色剖面线区域之面积= 313.4152，就是（b）附图：【进阶级练习题4】解题思路：本题相对比较简单，主要运用“偏移”、“缩放”方法。

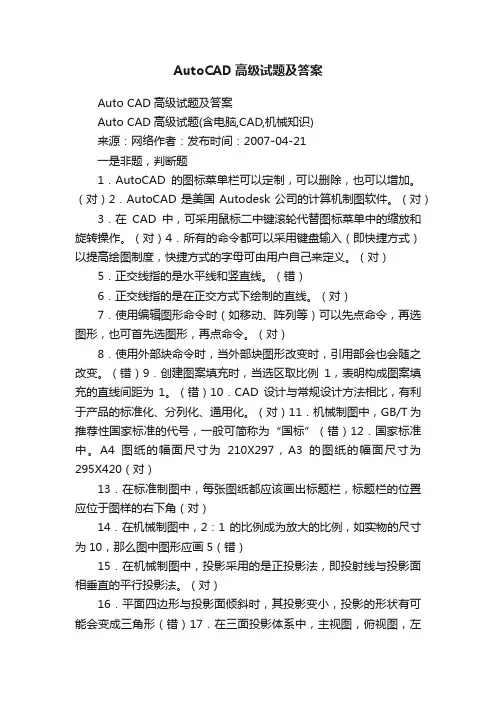

AutoCAD高级试题及答案Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。

（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（对）5．正交线指的是水平线和竖直线。

（错）6．正交线指的是在正交方式下绘制的直线。

（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

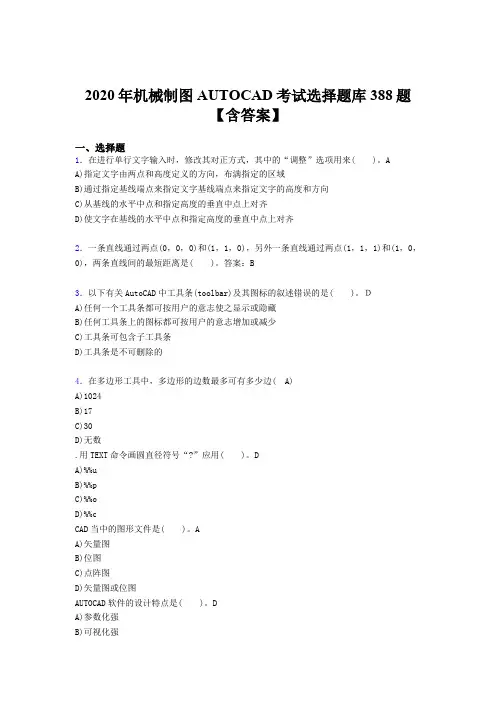

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．执行( )功能，Enter键和Space键功能不同。

DA)InsertB)ImageC)ADCD)DT2．A)保存修改的图形B)删除块的全部参照C)输出块的定义D)给块定义属性3．下列命令中没有复制功能的是( )。

AA)移动命令B)矩阵命令C)偏移命令D)镜像命令AutoCAD系统中，CIRCLE命令是用来画圆的，如果要画任意三角形的内切圆则要用( )方式。

DA)圆心+半径B)2P(两点)C)3P(三点)D)TTTAutoCAD使用阵列命令时，如需使阵列后的图形向右上角排列，则( )。

AA)行间距为正，列间距为正B)行间距为负，列间距为负C)行间距为负，列间距为正D)行间距为正，列间距为负4．在AutoCAD中被锁死的层上( )。

BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能5．使用多段线命令能创建( )类型的对象。

DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是6．应用倒角命令“chamfer”进行倒角操作时：( )。

CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角7．以下有关AutoCAD中工具条(toolbar)及其图标的叙述错误的是( )。

ＤA)任何一个工具条都可按用户的意志使之显示或隐藏B)任何工具条上的图标都可按用户的意志增加或减少C)工具条可包含子工具条D)工具条是不可删除的8．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间9．一组同心圆可由一个已画好的圆用( )命令来实现。

DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)10．使光标只能在水平方向或垂直方向移动执行( )命令。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．下列不属于图层设置的范围有( )。

CA)颜色B)线宽C)过滤器D)线型2．以下软件不能完成计算机辅助设计的是( )。

答案：B3．拉长命令“lengrhen”修改开放曲线的长度时有很多选项，不包含( )。

BA)增量B)封闭C)百分数D)动态4．应用倒角命令“chamfer”进行倒角操作时：( )。

CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角5．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。

ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面6．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。

ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结7．倒圆角的命令是( )。

BA)CHAMFERB)FILLETC)TRIMD)SCALE8．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步9．一组同心圆可由一个已画好的圆用( )命令来实现。

DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)10．使光标只能在水平方向或垂直方向移动执行( )命令。

DA)GRIDB)SNAPC)OSNAPD)ORTHO11．用矩形命令画成一个矩形，它包含( )图元。

AA)一个B)二个C)不确定D)四个12．下列选项中，不属于图层状态控制的有( )。

BA)冻结/解冻B)修改C)开/关D)解锁/锁定13．使用多段线命令能创建( )类型的对象。

DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是14．绘制正多边形过程中，不能够作为正确的方法有( )。

BA)内接法B)长度测量C)外切法D)由边长确定15．在什么情况下，多线可以进行修剪( )。

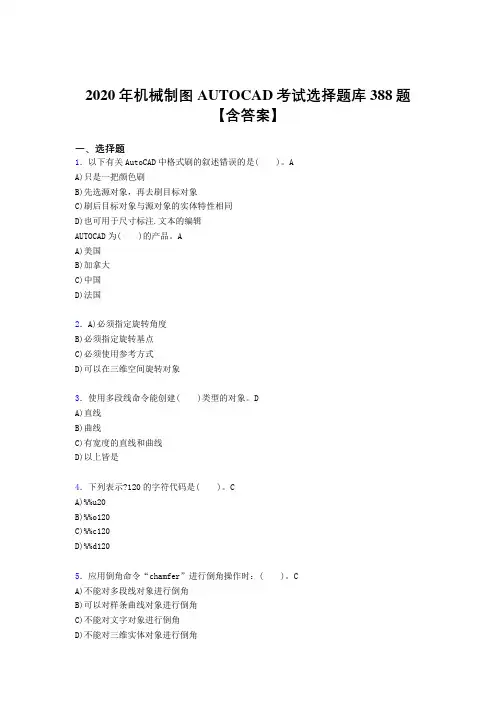

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．以下有关AutoCAD中格式刷的叙述错误的是( )。

AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。

AA)美国B)加拿大C)中国D)法国2．A)必须指定旋转角度B)必须指定旋转基点C)必须使用参考方式D)可以在三维空间旋转对象3．使用多段线命令能创建( )类型的对象。

DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是4．下列表示?120的字符代码是( )。

CA)%%u20B)%%o120C)%%c120D)%%d1205．应用倒角命令“chamfer”进行倒角操作时：( )。
