KDW隔爆电源工作原理和技术参数

D98Q/ZBHTKDY127/12矿用隔爆兼本安型直流电源xxxxxxxxxxxxxxx发布目录前言..................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 型号命名与类型 (2)4 技术要求 (2)5 试验方法 (6)6 检验规则 (6)7 标志 (8)前言本标准是根据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》，同时参照GB3836-2010等有关国家标准和行业标准并结合产品开发实践而编写制定的。

本标准替代Q/xxxxx-2010《KDW127/12矿用隔爆兼本安型直流稳压电源》。

与Q/xxxxx-2010相比主要变化如下：——将引用文件GB 3836.1-2000修改为GB 3836.1-2010；将GB 3836.2-2000修改为GB 3836.2-2010；将GB 3836.4-2000修改为GB 3836.4-2010。

——依据更新后的引用标准的要求，对相应的技术要求、型号命名、产品参数进行了规范，除编辑性修改外无其他技术变化。

本标准由淄博海特自动化设备有限公司提出。

本标准由淄博海特自动化设备有限公司技术部归口本标准由淄博海特自动化设备有限公司起草并负责解释。

本标准主要起草人：xxxxxx。

本标准批准人：xxxx。

本标准所替代标准的历次版本发布情况为：——Q/ZBHT08-2010。

本标准备案有效期为5年，到期复审。

KDY127/12矿用隔爆兼本安型直流电源1 范围本标准规定了KDY127/12矿用隔爆兼本安型直流电源(以下简称电源)的产品分类、技术要求、检验方法、检验规则和标志。

本标准适用于KDY127/12矿用隔爆兼本安型直流电源。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

目录第一章概述 (3)（一）系统简介 (3)（二）系统组成及原理框图 (3)（三）系统功能 (4)第二章系统组成详解 (5)（一）KTC101-Z型主控制器：(原型号：TK210) (5)（二）KDW101型矿用隔爆兼本质安全型电源:（原型号：TK220） (9)（三）KTK101-1型和KTK101-2型系列组合扩音电话 (11)（四）KHJ15/18-1型组合急停闭锁开关： (21)（五）KJS101型系列本安输入输出 (23)（六）MHYBV-7-2型矿用七芯拉力电缆：（原型号：TK230X） (25)（七）KFD101系列多功能终端 (26)（八）系列传感器 (27)（九）其它 (35)第三章典型应用 (41)（一）工作面及顺槽的基本情况 (41)（二）KTC101配置说明 (41)（三）系统配置图 (42)第四章工作面控制器 (43)（一）工作面控制器 (44)（二）屏幕显示 (44)（三）远停操作 (47)（四）故障停机 (47)（五）“就地”方式 (47)（六）“检修”方式 (48)（七）“点动”方式 (48)（八）工作面和顺槽同时控制 (48)（九）其它按键操作 (49)（十）闭锁操作 (49)第五章皮带控制器 (49)（一）皮带控制器 (49)（二）屏幕显示 (50)（三）“就地”方式 (52)（四）检修方式的按键功能 (52)（五）点动方式的按键功能 (52)（六）其他键盘操作 (52)第六章原理讲解 (52)（一）系统组成框图 (53)（二）控制器内部信息流程 (53)（三）输入、输出介绍 (54)（四）语音处理部分介绍 (56)（五）电源介绍 (58)第七章参数设定 (59)（一）典型配置说明 (60)（二）典型配置接线说明 (62)（三）典型配置参数设定说明 (63)第八章使用及维护 (75)（一）使用环境 (76)（二）故障和维护 (76)第九章其他 (78)（一）运输、储存及包装 (78)（二）售后服务 (78)附录1 KTC101控制流程图 (79)附录2 KTC101系列产品列表 (80)第一章概述（一）系统简介KTC101（原型号TK200）井下通讯、控制、保护系统是我公司在KTC102（原型号TK100）工作面及胶带机通讯、控制一体化系统基础上，重新开发研制的新一代产品。

安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。

2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。

3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。

3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。

3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。

3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源的使用方法及注意事项，使用者在使用前请务必仔细阅读。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准：Q/MKC 236-2005 。

目次前言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特征 (3)4 尺寸、重量 (3)5 安装、使用 (3)6 故障分析与排除 (4)7 维护、保养 (4)8 运输、贮存 (5)9 开箱检查 (5)10 其它 (5)KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源1 概述1.1 产品特点KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源（以下简称稳压电源）主要为矿井设备提供本质安全的直流稳压电源。

该电源采用了先进的电源模块对输入的电源进行处理，使电路有完全独立的本安输出，每路均设计有双重的过压过流以及过热保护，加之采用了先进的工艺，使效率高达90%以上。

1.2 主要用途及适用范围1.2.1 主要用途1.2.1.1为KTJ(6)型矿用网络交换机提供本质安全直流稳压电源。

1.2.1.2能为所需要电源的设备提供2路本安5 V/2.5 A、2路本安3.6 V/2.5 A和1路本安12 V/0.5 A 的本安源。

1.2.2 适用范围：煤矿井下有瓦斯和煤尘存在的场所或需要本质安全直流电源的的地方。

1.3 品种、规格KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源；1.4 型号的组成及其代表的意义1.5 环境条件1.5.1 工作条件a) 工作温度: 0 ℃～40 ℃；b) 相对湿度: ≤95 %(+25℃)；c) 大气压力: 80 kPa～106 kPa；d) 机械环境: 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。

（b）电池保护板出现故障。
当保护板出现故障的临时维护处理措施
充放板J3接插件
当产品遇到无法充电或者放电时，判断为电池检测板 无法正常工作时，可以断电，按图示把保险管1和保险管2 直接对接，保证正常工作，然后取下电池检测板进行维护；
镍氢电池组
DCK2
GND DCIN
VCC 保险管1 灰线(18AWG) POW电池检测板
Hale Waihona Puke KDW660/12B 介绍的主要内容
1、与原KDW660/12B电源的区别 2、电源的故障排除方法
改造前后的区别
改造后的KDW660/12B电源的特点：
镍氢电池
1、输入输出电气参数、接口与原电源一样；
2、备用电池由铅酸电池更改为镍氢电池； 3、电源中增加了一块电池保护板，此板与电 池盒集成在一起，如需更换需开盒； 4、充电板外观与DY020572C相似，但版本号 为：DY020572D，新旧充电板不能混用； 5、电源满足GB3836-2010标准。
使用KDW660/24B（A/B）电源的注意事项


1、在开机前，需确认抽头是否与输入电压匹配； 2、对应不同等级的输入电压应对应不同的保险丝； 3、A型电源的充控板中JP1需短路，而B型电源充控 板中需开路。
短路
短路
KDW660/24B（A/B）的特点



1、 1、A型电源有1路12V、1路18V、8路24V，B型电源有1路12V、1路 18V、4路24V；A型电源具有两节12V电池，而B型电源只有1节电池；电源 内部的部件可以相互调用； 2、新电源箱每组本安电源间相互隔离； 3、中心站软件可显示输出电压和电池运行状态； 4、可通过中心站对电源箱电池进行充放电维护。

2．工作原理............................................................................................ 3 3．性能特征............................................................................................ 4 4．技术参数............................................................................................ 4 5．安装调试............................................................................................ 5
本手册中对某些有效的功能可能未加说明，但是，在新的设备中 或进行服务时，并不因为华讯科技提供了这些功能而要承担任何 责任。 编审过程中，我们对本手册的内容与所述的硬件和软件的一致性 进行了审核。但是，仍然可能存在矛盾和谬误的地方，不可能保 证它们完全一致。我们将定期检查本手册中涵盖的内容并在以后 修订的版本中予以必要的修正，欢迎提出改进的建议。 华讯科技保留对本说明书及本声明的最终解释权和修改权。
用户文件
警告 在安装和调试本设备之前请您务必阅读以下安全规
则和警告，以及设备上粘贴的所有警示标志，确保 警示标志置于醒目的地方，并更换已脱落或损坏的 标志。
安全指导
以下的“警告”、“注意”和“提示”是为了您的 安全而提出的，是防止设备或与其连接的部件受到 损伤而采取的一项措施。在本产品的相关事项中通 常都要涉及本节中列出的“警告”、“注意”和“提 示”，它们分为以下几类：常规的、有关运输和存 放、调试、操作、维修以及拆卸和废品处理的。

文件编号：xxxxxxxx版次：xxxxxx 控制状态：xxxxISO9001:2008认证企业中煤科工集团重庆研究院KDW660/24B(A/B)矿用隔爆兼本安型直流电源安装、操作、维护手册中心站软件版本：KJ90NB前言本手册于2013年8月6日首次发布。

本手册起草单位：监控技术研究所本手册执笔人：本手册主要起草人：本手册标准化审查人：本手册批准人：本手册修改记录：更改信息登记表目录1 产品描述 (1)2 主要技术指标 (1)2.1电气技术指标 (1)3 电源箱主要部件 (2)3.1 AC/DC电源 (2)3.2 变压器 (2)3.3 充控管理板 (3)3.4 铅晶蓄电池 (5)3.5 本安电源模块 (5)3.6 电源箱整机使用介绍 (6)4 安装与调试 (7)5 使用与操作 (8)5.1 电源信息中心站设置 (9)5.2电源信息中心站显示 (11)5.3电源中心站充放电控制 (13)6 故障分析与排除 (15)7 保养与维护 (16)8 电源箱主要配件及代码 (17)9 电源箱配接设备型号 (17)1 产品描述KDW660/24B(A/B)型矿用隔爆兼本安直流电源以下分别简称24B(A)、24B(B)，该类型电源主要为矿井本安设备提供本质安全直流电源，主要应用于煤矿井下具有爆炸性危险的场所，同时也可应用到地面非爆炸危险场所。

2 主要技术指标a) 工作温度：0 ℃～40 ℃；b) 湿度：≤95 %；c) 贮存温度：（-40～60）℃。

d) 外形尺寸：520 mm×330 mm×170 mm —24B(A)e) 外形尺寸：486 mm×312 mm×180 mm —24B(B)f) 整机重量约： 75 kg —24B(A)g) 整机重量约： 55 kg —24B(B)h)防爆类型: 矿用隔爆兼本质安全型，防爆标志: Exd[ib]I。

2.1电气技术指标●输入电源电压等级（根据现场需要可选）：660V/380V/220V/127V AC电源波动范围：75%~120%●本安直流电源的输出特性见表1：表1在额定负载条件下工作时间不小于2 h，转换时间不大于1 s。

隔爆兼本安型不间断电源前言本标准是根据GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2000《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》确定标准的结构、技术要素及表述规则编制。

本标准根据相关的国家标准、行业标准以及《煤矿安全规程》的有关规定，结合本单位KDW660/18B隔爆兼本安型不间断电源的技术特点而制定的。

自本标准实施之日起，本单位生产的KDW660/18B隔爆兼本安型不间断电源均应符合本标准的规定。

KDW660/18B隔爆兼本安型不间断电源1范围本标准规定了煤矿井下用KDW660/18B隔爆兼本安型不间断电源的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于KDW660/18B隔爆兼本安型不间断电源（以下简称电源）。

2规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB191-2000包装储运图示标志GB4208-2008外壳防护等级(IP代码)GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB9969.1-1998工业产品使用说明书总则GB10111-88利用微机数骰子进行随机抽样的方法GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.4-2008电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击GB/T2423.10-1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动(正弦)MT209-90煤矿通信、检测、控制用电工电子产品通用技术要求MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT211-90煤矿通信、检测、控制用电工电子产品质量检验规则MT286-92煤矿通信、自动化产品型号编制方法和管理办法MT/T408-1995煤矿用直流稳压电源MT/T661-1997煤炭井下用电器设备通用技术条件MT/T154.2-1996煤矿用电器设备产品型号编制方法和管理办法AQ1043-2007矿用产品安全标志标识3产品分类3.1型号及其含义3.2防爆型式及防爆标志：防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I3.3外形尺寸、重量外形尺寸：长×宽×高（mm）：247×207×175。

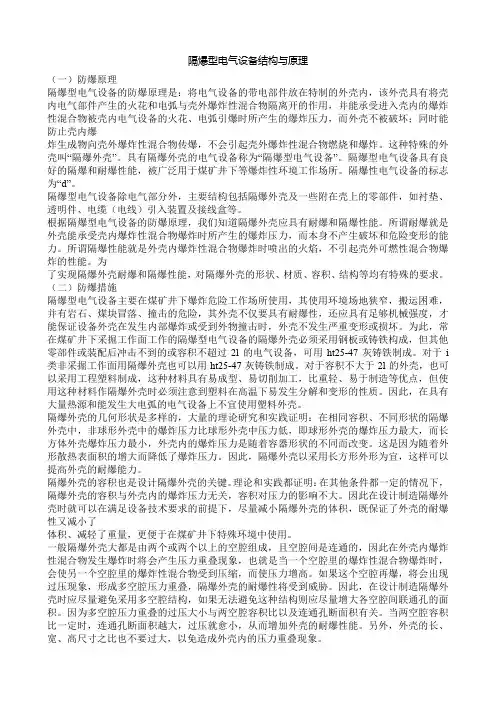

隔爆型电气设备结构与原理（一）防爆原理隔爆型电气设备的防爆原理是：将电气设备的带电部件放在特制的外壳内，该外壳具有将壳内电气部件产生的火花和电弧与壳外爆炸性混合物隔离开的作用，并能承受进入壳内的爆炸性混合物被壳内电气设备的火花、电弧引爆时所产生的爆炸压力，而外壳不被破坏；同时能防止壳内爆炸生成物向壳外爆炸性混合物传爆，不会引起壳外爆炸性混合物燃烧和爆炸。

这种特殊的外壳叫“隔爆外壳”。

具有隔爆外壳的电气设备称为“隔爆型电气设备”。

隔爆型电气设备具有良好的隔爆和耐爆性能，被广泛用于煤矿井下等爆炸性环境工作场所。

隔爆性电气设备的标志为“d”。

隔爆型电气设备除电气部分外，主要结构包括隔爆外壳及一些附在壳上的零部件，如衬垫、透明件、电缆（电线）引入装置及接线盒等。

根据隔爆型电气设备的防爆原理，我们知道隔爆外壳应具有耐爆和隔爆性能。

所谓耐爆就是外壳能承受壳内爆炸性混合物爆炸时所产生的爆炸压力，而本身不产生破坏和危险变形的能力。

所谓隔爆性能就是外壳内爆炸性混合物爆炸时喷出的火焰，不引起壳外可燃性混合物爆炸的性能。

为了实现隔爆外壳耐爆和隔爆性能，对隔爆外壳的形状、材质、容积、结构等均有特殊的要求。

（二）防爆措施隔爆型电气设备主要在煤矿井下爆炸危险工作场所使用，其使用环境场地狭窄，搬运困难，并有岩石、煤块冒落、撞击的危险，其外壳不仅要具有耐爆性，还应具有足够机械强度，才能保证设备外壳在发生内部爆炸或受到外物撞击时，外壳不发生严重变形或损坏。

为此，常在煤矿井下采掘工作面工作的隔爆型电气设备的隔爆外壳必须采用钢板或铸铁构成，但其他零部件或装配后冲击不到的或容积不超过2l的电气设备，可用ht25-47灰铸铁制成。

对于i 类非采掘工作面用隔爆外壳也可以用ht25-47灰铸铁制成。

对于容积不大于2l的外壳，也可以采用工程塑料制成，这种材料具有易成型、易切削加工，比重轻、易于制造等优点，但使用这种材料作隔爆外壳时必须注意到塑料在高温下易发生分解和变形的性质。

1 概述1.1 KDW10A型矿用直流稳压电源（以下简称电源）是PROMOS系统中的主要产品，当PROMOS电控应用于较大系统，且用一个KDW10型矿用直流本安电源不能满足系统供电电压要求时，可在PROMOS系统中串接一个KDW10A型矿用本安直流电源，作为PROMOS系统的辅助电源。

本产品适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中，其防爆型式为：矿用隔爆兼本安型。

防爆标志为ExdibI(150℃)。

其配接设备为本系统中的其它本安产品：KJF21型控制器KDW10矿用直流稳压电源KJK3型系列辅助控制器KCC1型系列智能I/O部件KPG3型系列急停开关KTK1型系列扩音电话KFD1型系列线路终端KJA5型系列耦合器等等1.2 型号及其含义KD W 10 A变型系号登记序号稳压电源矿用电源、电控设备及组件1.3 使用环境及工作条件在下列环境条件下电源应能正常工作：－工作环境温度：－5℃- 40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：（80～106）kPa；－无剧烈振动和冲击的场所；－有甲烷和煤尘爆炸性危险的矿井环境中；－无破坏绝缘的腐蚀性气体的矿井中；－允许有溅水的环境中。

2 结构特征与工作原理2.1 结构特征电源是由厚钢板焊接而成，壳体的最小厚度均不小于3mm，其中的零、部件有防锈防蚀处理，紧固件有防松动的措施,内外均设有接地，并有标志牌“”，采用浇封式结构固定在支架上。

2.2 工作原理4-1本电源为开关型稳压电源，127V输入电压经变压器变为24V，然后将其输入到整流板中，经整流滤波后成为直流24V，经两级电压保护及电流保护后提供出本安的直流12V，12V供给PROMOS系统中的AST沿线。

具体接线如图所示：3 技术特征3.1 输入回路输入电压：交流127V3.2 输出回路（本安、直流、12V一路）工作电压 12V工作电流 1A输入电压偏离值≤5%负载效应≤2%源效应≤2%周期与随机偏稳≤100mV最高开路电压≤12.3过流保护值 1.3A短路电流 100mA源电压 75％－110％4 尺寸、重量同KDW10型矿用直流稳压电源5 使用此电源在使用时,用AST线串在PROMOS系统中。

KDW660/18B矿用隔爆兼本安型电源使用说明书（使用产品前请阅读使用说明书）执行标准 Q/HK003-2010GB 3836-2000MT/T 408-1995版本号 01出版日期 2010-11-1济南华科电气设备有限公司地址：山东省济南市高新区舜华路三庆世纪财富中心B3座6层邮编： 250000KDW660/18B矿用隔爆兼本安型电源使用说明书1概述：1.1产品特点、主要用途及使用范围K D W660/18B矿用隔爆兼本安型电源（以下简称“电源”）采用高性能集成电路输出稳定的高电流直流电压，电源输出有过压、过流、短路等保护，并实时显示出交流电压、直流12V电压、直流18V电压等状态，备用电池采用体积小、容量大的镍氢干电池，断掉交流电后仍可持续输出电压时间大于2小时。

本电源可以同时输出两路不共地的电压，每一路都有较高的带载能力。

本电源可以用在煤矿井下给各种监控设备、传感器提供稳定的不间断的电源。

1.2使用环境条件a)环境温度：-0℃～＋40℃；b)平均相对湿度：≤95%；（+25℃）；c)大气压力：80k P a～106k P a；d)振动：加速度50m/s²；e)冲击：峰值加速度500m/s²；f)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合。

1.3防爆型式电源为矿用隔爆兼本安型，防爆标志E x d【i b】Ⅰ。

1.4规格、型号及其含义K D W660/18B备用电池主参数（输入电压交流660V，输出电压直流18V）稳压矿用电源1.5外形尺寸、重量a)外形尺寸：401m m×388m m×206m m（长×宽×高）；b)重量：40.5K g。

2技术指标2.1供电电压：电源的供电电压为交流127V/660V,•50H Z，电压波动范围75%～110%。

2.2基本参数：a）输入电压：交流127V/660V（75%～110%）。

KDW660/12B矿用隔爆电源
产品特点
KDW660/12B矿用隔爆兼本质安全型稳压电源（以下简称电源箱）是融合了隔爆技术、本安技术、开关电源技术和UPS技术的高科技产品，有二组输入与一组输出等级可供选择，适用范围较广。

另外该电源具有启动快、纹波系数小、保护功能齐全的特点，故障排除后能自动恢复工作。

适用范围
本电源箱适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所，用于向重要的现场本质安全型用电设备提供本安电源以及向通信分站等要求不间断供电的隔爆型设备提供不间断的直流稳压电源。

工作条件
✧环境温度：-5℃～+40℃；
✧平均相对湿度：不大于95%（25℃）；
✧大气压力：86kPa～106kPa；
✧无显著振动和冲击的场合；
✧无溅水或淋水的场所；
✧煤矿井下有甲烷、爆炸性混合物，但无破坏绝缘的腐蚀性气体的场
合。

防爆型式和防爆标志
◆防爆型式：隔爆兼本质安全型；
◆防爆标志：Exd[ib]Ⅰ；
输入电压
◆额定电压：交流127V或660V；
◆额定频率：50Hz；
◆视在输入功率：不大于50VA
输出电压
◆本安输出一路：
电池参数
◆电池容量：3节阀控式密封免维护铅酸蓄电池，
FM640A(6V4Ah/20HR) ；
◆转换时间：零切换时间；
◆工作时间：满负荷，不小于2小时；
◆充电时间：不大于24小时。

保护功能
本产品具有输出过流、过压保护功能和蓄电池过放及反接保护功能，故障解除后能自动恢复工作。

蓄电池有防护性绝缘盖板，并具有联锁装置，保证开盖后不对外供电。

额定输入电压为AC660V / AC380V / AC220V / AC127V / DC24V。能够 输出2路本安电源（DC12.9V/1.3A和DБайду номын сангаас18.5V/0.7A）和1路非安电源 （DC12V~24V输出电压可调/60W）。
KDW660/24B直流稳压电源的功能
KDW660/24B矿用隔爆兼本安型直流稳压电源为隔爆兼本安不间断稳压 电源，内部使用锂离子蓄电池，具有多种输入和多种电压输出，后备时 间更长，特别适合较大功率设备以及需要长时间供电的系统，如新型人 员定位、通信、监测监控等系统应用。
KDW660/24B直流稳压 电源
山东中煤集团
目录
01
KDW660/24B直流稳压电源产品介 绍
02
KDW660/24B直流稳压电源相关参 数
KDW660/24B矿用隔爆兼本安型直流稳压电源是一种采用192Wh 磷酸铁锂电池作为后备电池的电源。适用于煤矿井下有瓦斯、煤 尘爆炸性气体的危险环境中，作为矿井通讯等设备的后备电源。 具有过流保护、短路保护和备用电源功能。zmjt058

安装前请阅读使用说明书V I T0KDW660/18B矿用隔爆兼本安型稳压电源安装说明书山西纬图矿山测控技术有限公司目次一、用途 (1)二、型号 (1)三、工作条件及技术参数 (1)四、接线示意图 (5)五、使用与维护 (5)六、注意事项 (5)七、故障判断及处理 (6)八、运输及贮存 (6)九、发货清单 (7)一、用途KDW/660/18B矿用隔爆兼本安型稳压电源，是为煤矿井下本质安全型产品KJ213-F矿用本安型安全监控分站、KJ313-F 型矿用本安型传输分站提供本质安全电源的稳压电源箱。

该电源箱具有备用电源功能，在交流停电的情况下，该电源箱可继续为设备提供两小时的供电。

该电源箱具有两路断电输出，具有断电器的功能，能执行设备发出的断电命令。

KDW660/18B矿用隔爆兼本安型稳压电源为矿用隔爆兼本质安全型产品，防爆标志：Exd[ib]l，适用于煤矿具有瓦斯与煤尘爆炸的危险环境。

二、型号：KDW 660/18BKD W660 / 18B矿用电源设备稳压电源登记序号系列产晶序号三、工作条件及技术参数4165042l工作条件a)环境温度：O℃~ 40℃b)相对湿度：≤95%RH (25℃)c)大气压力：86kPa一106kpad)无显著振动和冲击的场所；。

-1-e)有甲烷、煤尘爆炸性混合物，但无破坏绝缘的气体的煤矿井下。

井下严禁开盖。

2主要技术参数2.1输入电压AC.127V/380V，660V/50Hz(变压器抽头方式)2.2电源箱输电源波动范围a)电压：75-110%b)频率：(50±2)Hzc)失真：总的谐波分量应≤10%2．3额定功率：≤150W。

2.4本安直流电源输出电压。

（表1）表1 本安直流电源输出电压┏━━━━━━━┳━━━━━━━━━━━━━┓┃＼项目┃KDW660/18B型┃┃┣━━━━━━┳━━━━━━┫┃型号＼┃12V输出┃18V输出┃┃┃┃┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃路数┃l ┃8 ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电压┃12V ┃18V ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电流┃300mA ┃180mA ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃偏离值┃≤5% ┃≤5% ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃负载效应┃≤5% ┃≤5% ┃┃━━━━━━━━━┣━━━━━━━━╋━━━━━━━━━┫┃源效应┃≤5% ┃≤5% ┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃周期与随机偏移峰峰值┃┃≤250mV ┃┃┃≤250mV ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最大短路电流┃┃410mA ┃┃┃560mA ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最高开路电压┃12.5V ┃18.5V ┃┗━━━━━━━━━━┻━━━━━━━━┻━━━━━━━━━┛2.5电源箱备用电源a)电池数量：4组b)电池规格：镍氢电池单节型号QNY8c)电池容量：12V/8AH(型号10QNY8000镍氢电池组)d)转换时间：≤500mSe)工作时间：工作时间不小于2h(额定负载时)f）最高充电电压：14.2Vg）放电终止电压：10Vh)充电电流：≤1Ai)充电截止电压：≤14.2V备用电源具有双重过流、过压和短路保护功能，当故障排除后能自动恢复工作-3-2.6断电功能a)断电容量：AC. 660V/0.3A(阻性负载)b)断电路数：2路c)控制信号制式：高电平信号≥3VDC，低电平信号≤0.5V DC （本安）d)断电触点：常开／常闭转换继电器断开时电阻≥100MQ，继电器闭合时电阻≤0.2Ω2.7电缆参数：电源箱、分站到传感器的最大传输距离：2km(电缆分布参数：分布电容：≤0.06uF/km；分布电感：≤1.0mH/ km；直流电阻：≤12.8 Ω/km)四、接线示意图五、使用与维护1．设备在使用前首先核实井下的电压等级。

KDW49-660∕18型煤矿用隔爆兼本安电源KDW49型煤矿用隔爆兼本安电源用户手册常州市亚中监控设备有限公司1 概述KDW49-660(127)∕18型煤矿用隔爆兼本安电源（以下简称电源）是一种承诺在甲烷、煤尘等爆炸危险环境中使用的矿用隔爆兼本质安全型电源，具有体积小，重量轻，容量大等特点，现场安装、拆卸、移挪极为便利，后备电源的充放电及投入切换具备智能化，适用于各种矿用本质安全型设备的供电，是KJ218N型煤矿安全监控系统的要紧组成设备。

规格及型号：2 结构防爆标志：“Exd[ib] I”尺寸：406×296×180（mm）重量：43.1kg3 使用环境条件3.1 环境温度：0℃～+40℃；3.2 平均相对湿度：不大于95 %（+25℃）；3.3 大气压力：80 kPa～106 kPa；3.4 无明显振动和冲击的场合；3.5 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体场合。

4 要紧技术参数4.1 供电电压：AC 660V∕127V，50Hz。

4.2 电压波动范畴：75 %~110 %4.3 三路独立本安输出，每路参数如下：额定输出电压DC 18V ，额定输出电流450 mA过压爱护值≤19V过流爱护值≤500 mA输出电压偏离值≤5 %源效应5 %负载效应5 %周期与随机偏移峰—峰值≤250mV4.4 爱护方式：双重过压、过流爱护，自动复原。

4.5 工作方式：连续4.6 备用电池：电池容量24V∕7Ah（两节），供电时刻＞2 h5 工作原理电源由交流变换、操纵板、本安板、备用电池及防爆外壳等组成。

原理示意框图如图1：图15.1 交流变换（变压器）变压器输入电压为交流660V/127V。

变压器付边输出27V和33V两组交流电压，整流滤波后输出直流电，分不作为本安板、操纵板及电池充电的电源。

5.2 本安处理、输出电路变压器二次交流27V，整流滤波、DC/DC变换及本安处理后，输出1 8V直流（单路额定电流为450mA）。

K D W6B矿用隔爆兼本安型电源箱使用说明书执行标准：Q/32G 1144-2008北京瑞赛长城航空测控技术有限公司安测部二 八年一月目录第一章概述 (1)第二章电气原理 (2)第三章功能及主要技术参数 (4)第四章工作环境、结构参数 (6)第五章使用方法 (7)第六章使用维修注意事项 (10)附表1 KDW6B矿用隔爆兼本安型电源箱配接表 (11)系列代号 第一章 概述KDW6B 矿用隔爆兼本安型电源箱为爆炸性气体环境用防爆电气设备。

用在煤矿井下具有煤尘、瓦斯的爆炸性气体环境中。

KDW6B 矿用隔爆兼本安型电源箱作为KJ4N/KJ2000N 煤矿安全、生产监测监控及综合信息管理系统中的一个重要配套部件，为KJ2007F 井下分站和与分站配套的传感器提供本安型电源。

配接设备见“配接设备表附表1”。

当需要配接配接表以外的其它设备时，需经过安全检测机构的检查和批准。

● 产品型号、形式及意义产品型号：KDW6B型号意义：根据标准MT286-92规定命名，其具体含义如下● 防爆型式、防爆标志防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[i b ]IKD W 6 B矿用电源、电控设备及组件登记序号 直流稳压电源第二章 电气原理2．1 电源箱的工作原理框图如图1所示：+12V+21V1、+21V2 、+21V3 +21V4+21V5、+21V6DK1 DK2图1 电源箱的工作原理框图2．1．1 电源变压器初级为AC660V 、AC380V 、AC127V 50Hz 三组抽头，各自均有引出线，电源输入接线端子出厂时置于AC660V 端；用户可根据需求任意选择变压器初级输入电压端子。

注意不要接错线。

该变压器符合GB3836.4-2000爆炸性气体环境用电气设备本质安全型电路和电气设备“i ”8.1条规定。

次级为AC30V 、AC31V 、AC22.2V 三组抽头，分别给充电断电板、+21V 板、+12V 板供电。

KDW隔爆电源产品介绍KDW隔爆电源是一种允许在瓦斯、煤尘爆炸危险环境中使用的通用型隔爆兼本质安全型不间断电源，用于向矿用本质安全型设备提供电源，同时具有2组继电器控制隔离输出回路，可用于断电控制。

KDW隔爆电源工作原理KDW隔爆电源工作原理为电压经由变压器降压经隔离式AD/DC转换输出稳定的直流电压，此电压山东神华经充电电路对备用蓄电池充电，储存电能。

同时，经稳压环节得到稳定的电压输出。

为满足本安性能要求，采用双重过流过压保护，使输出满足本安性能要求。

KDW隔爆电源工作条件a) 环境温度：0℃～+40℃；b) 平均相对湿度：不大于95%（＋25℃）；c) 大气压力：80kPa～106kPa；d) 无显著振动和冲击的场合；e) 煤矿井下有甲烷、煤尘等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

电源及电池箱能承受的最恶劣的贮运条件为：a) 高温：+60℃；b) 低温：-40℃；c) 平均相对湿度：95%（＋25℃）；d) 振动：50m/s2 ；e) 冲击：500m/s2。

KDW隔爆电源技术参数电源输入：AC127V /380V/ shenhua08660V额定输出电压额定输出电流过压保护电压过流保护电流1、 12V 1.2A <13.5V <1.30A2 、18V 0.8A <19.8V <0.90A3 、24V 0.45A <25.8V <0.50A保护方式：双重过压、过流保护。

工作方式：连续，不间断供电。

备用电池：电池容量32.4V2.2Ah，供电时间2小时以上。

充电方式：自动浮充。

外形尺寸：1×b×h mm：242×202×150。
